【国家标准(GB)】 船用载货电梯

UDC 629.12.011.57

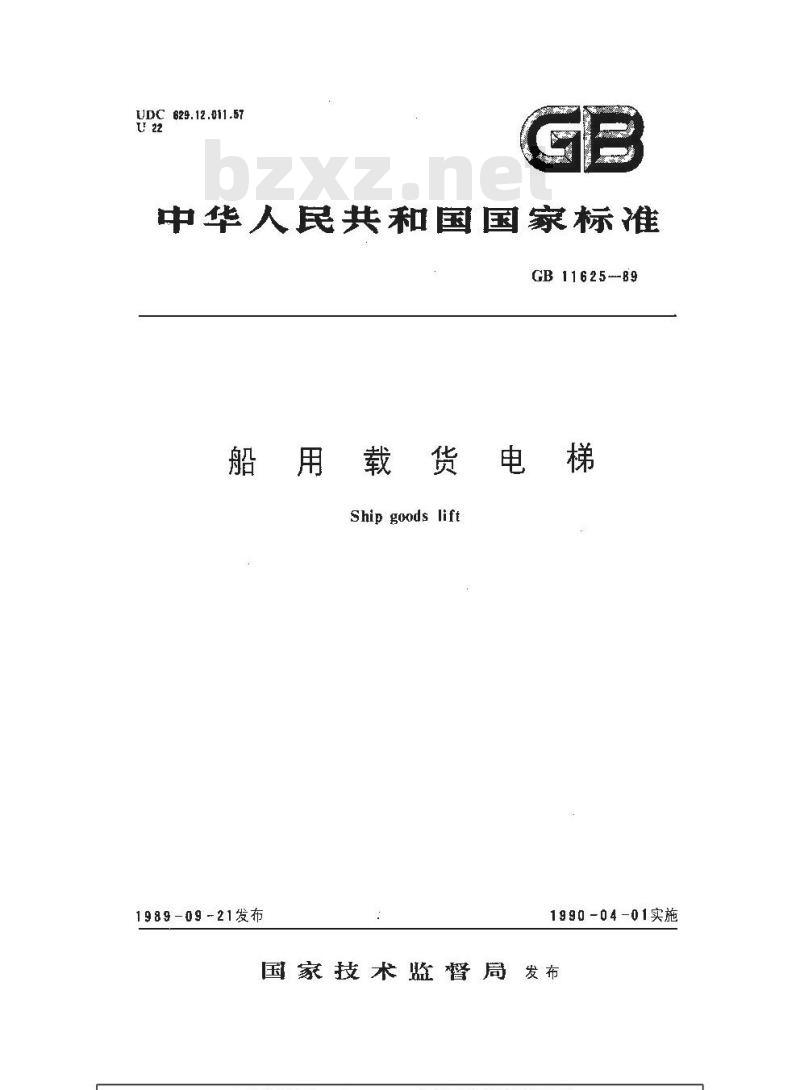

中华人民共和国国家标准
GB 11625-B9
船用载货电梯
Ship goods lift
1989-09-21发布
1990-04-01实施
国家技术监督局

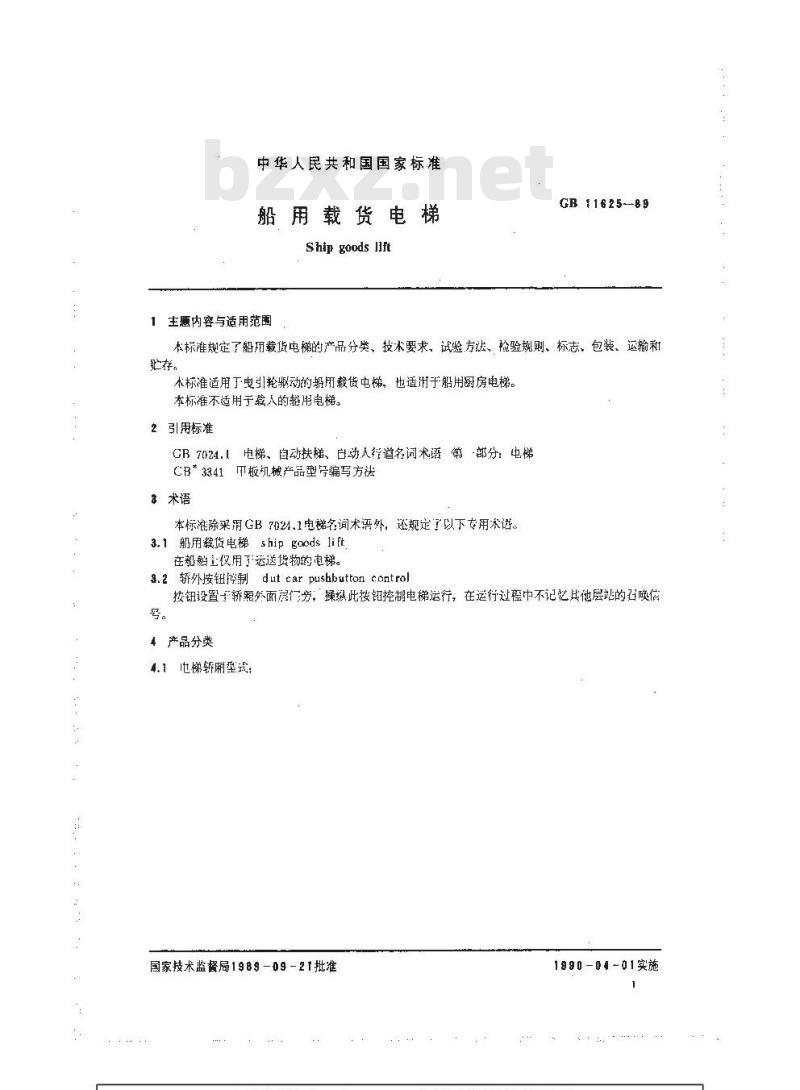

中华人民共和国国家标准
船用载货电梯
Ship goods Hift
生题内容与适用范围
GB11625-89
本标准规定了船用载货电梯的产品分类、技术要求，试验方法、检验规则、标志、包装、运输和贮存。
本标准适用丁电引轮驱动的用载货电梯，也适用于船用厨房电梯。本标准不适用于载人的黏用电梯。2引用标准
CB7024.！电梯、自动扶梯、白动人行道名词术语第-部分：电梯CB*3341甲板机械产品型号编写方法3术语
本标准除采用GB7024.1电梯名词术语外，还规定！以下专用术语。3.1 船用载货电梯ship gcods liEt在部船上汉用了运送货物的电梯。3.2轿外按钮控制dut car pushbutton control按钮设置于矫厢处面房门旁，操织此按钮控制电梯运行，在运行过程中不记忆其他层站的石唤信号。
4产品分类
4.1电梯轿厢型式：
国家技术监督局19B9 -09 - 2 t批准1990-04-01实施
CB11625-89

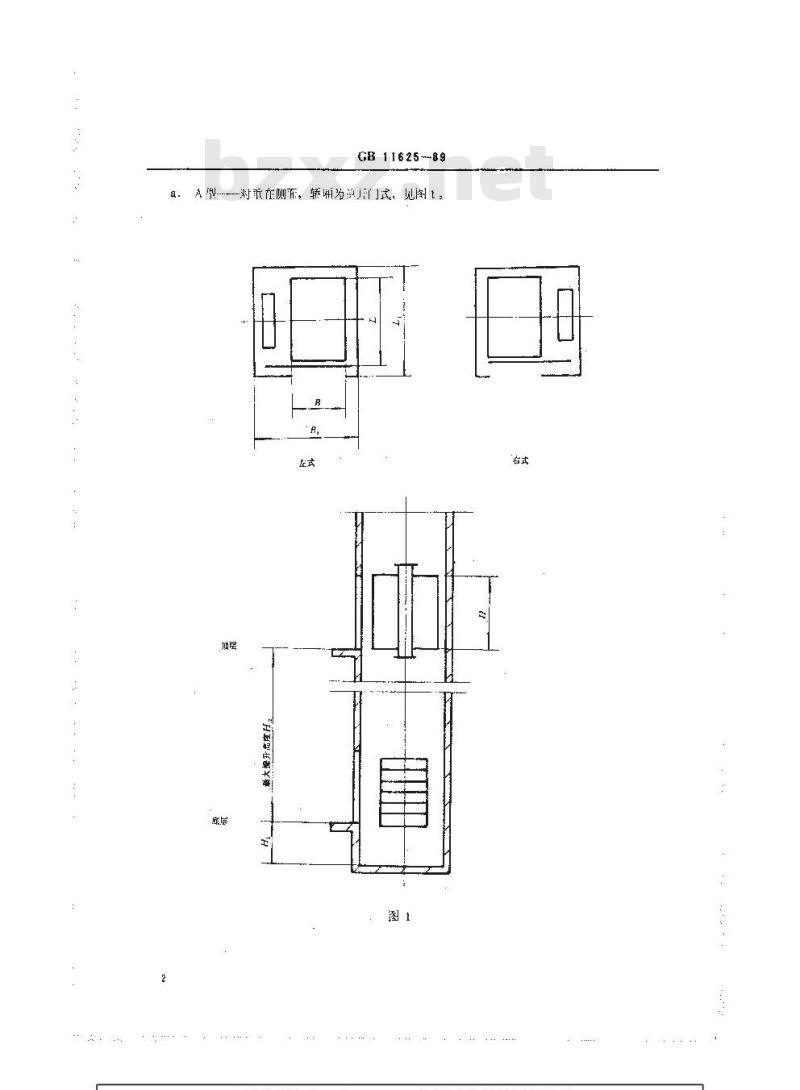

a.A型---对量在测，为单门式，见阁1：顶屋
GB11625-89

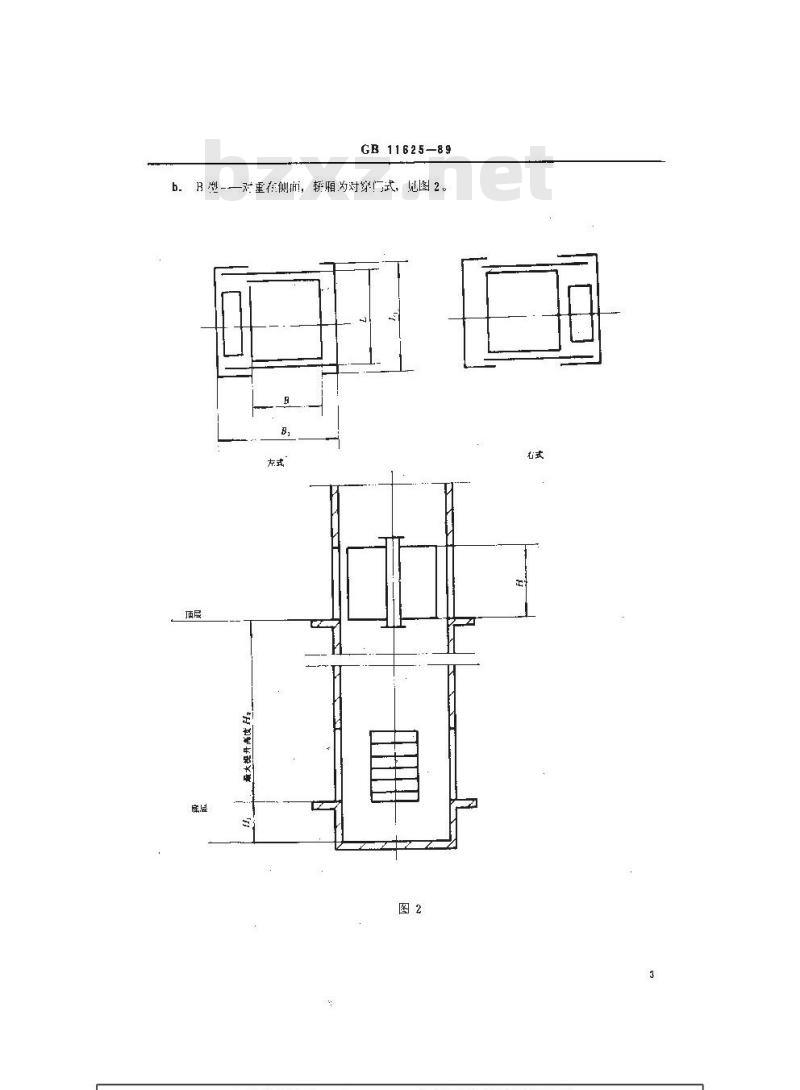

bR 型-一对重在侧而i，轻随对对穿门式，儿图 2。左式
GB11826—89

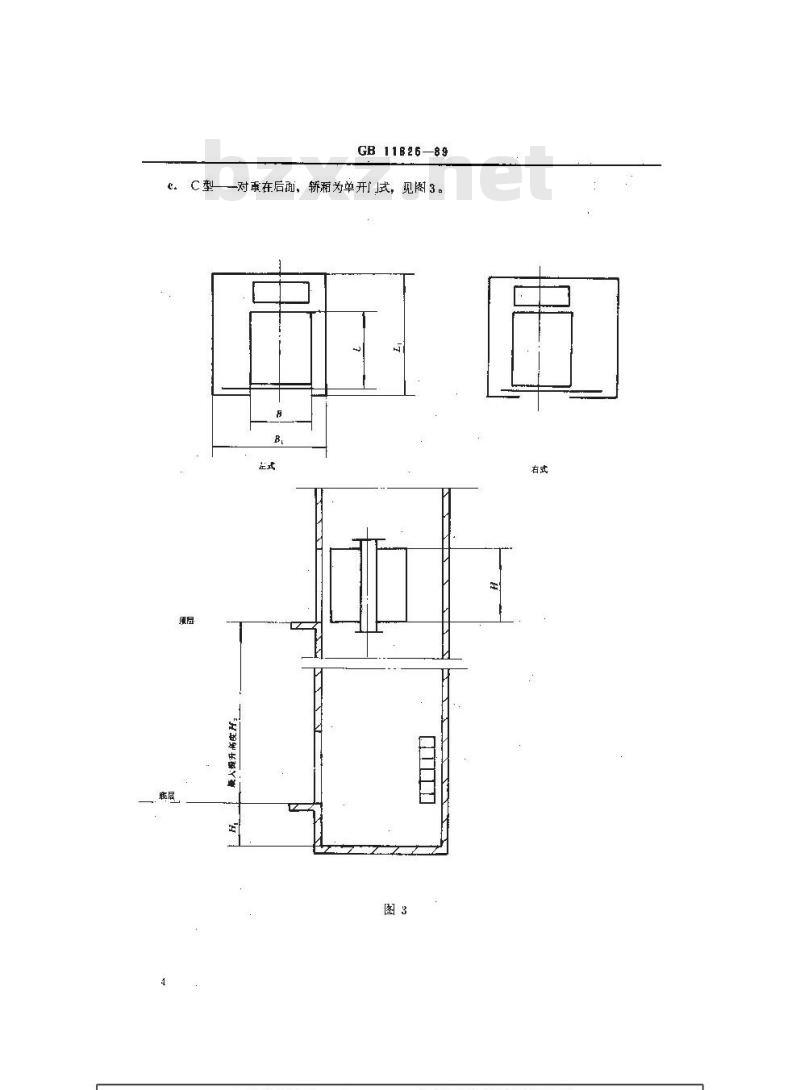

c。C型—对事在后而，轿厢为单开门式，现阁3。是式
4.2电梯机房型式览图4。
4.3战引机布置型式。
GB 11625—89
一患引在围并上方，见图5。
GBT1625—89
一电引机在围并旁侧，见图6。
GB11625—89
c．H型——亚引机在周非后侧，见图7阁7
4.4电梯基本参数见表1。
公称划格
额载货举。k
额定速度、m/6
驱动方式
纵方式
最大提升高度，m
最多识卵数
4.5轿厢，围并及机房禁本尺小见表2。o
交流改速
驴外按切控制
交资双递
额定战货量
电引机
GB 11B25—89
轿删尺寸bzxz.net
160℃
底坑尺寸
机房尺
4.6产品标证，
GB1162589
4.6.1甲板机械产品型号编写方法按CB*3341的/规定。4.6.2产品标记组成内容
船用载货电梯
标准号
额定载货量
要引机布景型式
轿厢型式
产品名称
4.6.3标记示例
额定载货量100kg，A型轿厢，引机布置在围并:方的船用载货电梯。船用载货电梯AS100GE11625—895技术要求
5.1坏境条件
5.1.1环境空温度~25～+45℃。
5.1.2空气相对湿度为95%，并有凝露。5.1.3周且介质中有盐雾、油蓉利霉菌。5.1.4船舶正常航行所产生的振动，频率0~25Hz，全幅值2mm。5.1.5船舶在摇110°，摇摆周期10s，纵遇±5，摇摆周期7s的情况下电梯能正常运行。5.1.6交流稳态电源电压变化为额定值的-10%~+6%5.1.7交流稳态频率变化为赖定值的±5%。5.2性能
5.2.1速度变化围；
电梯有额定载货量时的实际升、降速度的平均值对额定速度的允差值为土15%，平均值按下式计up
D(ns +n)
式巾：Vp——实际升、降速度的平均慎，m/s;2 ×601
电引轮直径，Tu
一预延载货量上升时电动机转速，r/min；n
nx———额定载货量下降时电动杭转速，r/min,减速器速比。
5.2.2轿归的层准确度应衍合下列规定：交流单速电梯，额延速度0.35m/s，平层准确度±30mm；GB11625—89
b.“交流双速电梯，领定速度0.5m/s，层准确度±20mm。5.3纯构
5.a.1导轨、导靴
5.3.1.1当电梯顶、辟底时，各导靴均应不越出导轨。5.3.1.2两导轨内表面距离偏差在整个高度上均不应超过+1.5mm。5.3.1.3导轨接头处工作表而从-个厚度过渡到另-个序度的余度应不大1/100：5.3,1.4导轨的固定装置应保证导轨不致发生水平方向的移动。5.3.2弹簧缓汴器
5.3.2.1在同-基础上安装 2 个弹簧缓冲器附。 其顶面相对高度不应超过 2 mm。5.3.2.2弹等缓冲器顶面的水度误差不应超过4/1000。5.3.3对重
5.3.8.1对重的总重量应为轿厢装置重量加上10%～50%额定载货量。5.3.3.2对重块装人对重渠后成将对重块与对重架可靠固定。5,3.3.3对重架的高度不得超过轿所架的高度。5.9.4轿啪
5.3.4,1 轿厢高度不得人一1 600mm。5.3.4.2轿用i店轿障、轿底、轿顾动轿门或封闭箱体。5.3.4.3轿壁、轿底、轿顶及轿厢架带具右足够的机械强度和刚性，以保证在船韵摇摆情况下运送货物时所率受的作用力。
5.3.4.4轿厢门采用于动牛启式交栅门。5.3.5引机
5.3.5.1电动机采用船用起电交流一相异步电动机，配备古流阅盘式电磁制动器。5.3.5.2减速器采用蜗轮蜗拆传动，5.3.5.3史引轮直径不小患引绳径的40倍。5.3.5.4患引轮、导向轮对矫厢和对乘心线的信否偏差在左、右方向不应超过±1m。5.3.6电叫绳
5.3.6.1叟引绳不得少丁2根，静载安全系数不小十105.3.6.2电引绳头与继联丝，将各股钢丝作向弯曲或花结，拉紧后浇灌抽水合金，浇灌后高1H10-15mm。
5.3.7此气设备
5.3.7.1控氧箱、接线箱、按针盒，电铃及开关均应安装在适当位置。5.3.7.2接触器、继电器应造合电梯须繁起动的要求。5.3.7.3拎箱内与电网连接部分约维缘成能承受2500V、45-6211z之间的任何个频率约交流正弦波电压1 min而击案和闪现象5.3.7.4控制箱冬骨中分与接池装置之间的绝练电阻冷态小丁20M9，热态不小十1MQ。5.3.7.5楼线应止确，导线两竭应有明确内接线编5。5.3.7.6 所有电气设备的金属外克应有良好接谢。5.3.8安个设施
5.3.8.1设有安金线冲装置。
5.3.B.2在一，下极限1作位置，应设有动断控制电路的装置，5.3.8.3对相交流心源总设有新相保护装置。5.3.8.4应设层“电气联销装贸：高墨门高度人了1600m时，应增设门锁与轿湘到站的电气联锁装置
5.9.8.5电梯沟也途停电或1统有做障不能法行时，应有轿相慢速移动的施，10
6.3,8,6电梯应设有声、光信号装置。5.4 杉料
GB 11625—89
电梯的制造材料应符合现行囤家标准，零件的许用应力不得超适材料最人抗拉强度的1/4.5。6试验方法
6,1 6！ 试途
6.1.1静乃试验
轿厢效十最低停站位置，轿朔内装频定载货垦的150%，历时10min，检查更引编的强度及两端固定的空靠孕度，钢丝绝布出引轮增内有无滑动现象，升检查轿制的承载能力利制动器工作是否正常
6.1.2检修运行试验
电常处十检修运行1况，撤检修按针，使轿厢在整个提升高度范内上下运行。6.1.3空载运行试验
6.1.3.1检查各层门全部关闭，即层门联锁开关处十接通位置，撤按钮电梯则运行，如开启任意处层门、撤按钮中梯人得运行。
6.1.3.2检每一层楼按轨盒上有表示各层楼的按钮，当撒下菜层按钮时，电榜运行到按钒所指的楼时停止，和应的节号灯竞→电铃发岛声响，6.1.3.3检盐停层儿关、公层转换开关、报限开关处十断开位置时电梯必须停止运行。6.1.3.#电梯坚载训缺地往复升路，送行30min。6.1.3.5电梯在整^提升高度内，上、下运行到达司-1站测量平层降拥度。6.1.4满载运行试验
6.1.4.1轿期内加以额定载货量，问地行复川降。运行吋问为30mi6.1,4,2中梯在个提升高度，上、下运行、到达间一层站测量平层准确度。6.1.4.3汉量电梯以额定载货呈运行时的速度。6.1.5超载运行试验
轿讲内划及额定载货试的116%，阅缺地社复升降，运行时间为15～30min6.2系汇试验
系润试验按.1条。
6.3航行试险
6.3.1航行时楼6.1,3进行空载运行试验。6.3.2航叫-按6.1.4进行满载达行试验。了检验规则
了.1外观论验
电第外表洲漆应涂得均匀、光壶、平整，不应有瀑涂、肆涂穿缺降，标志应清晰7.2检验
没备制遗！作交货时必须连行出！格验，共项H按6.1条进行，或摄括双方协议进行。7.3型式愉验
型式检验项声接6.1条进行，社最生时控制箱应进行型式检酸。B标志、包装、运输、贮存和保证期8.1标
8.1.1产品销辆成设置在轿用内适的明显效置。8.1.2产品等牌应他折下基本内容：11
