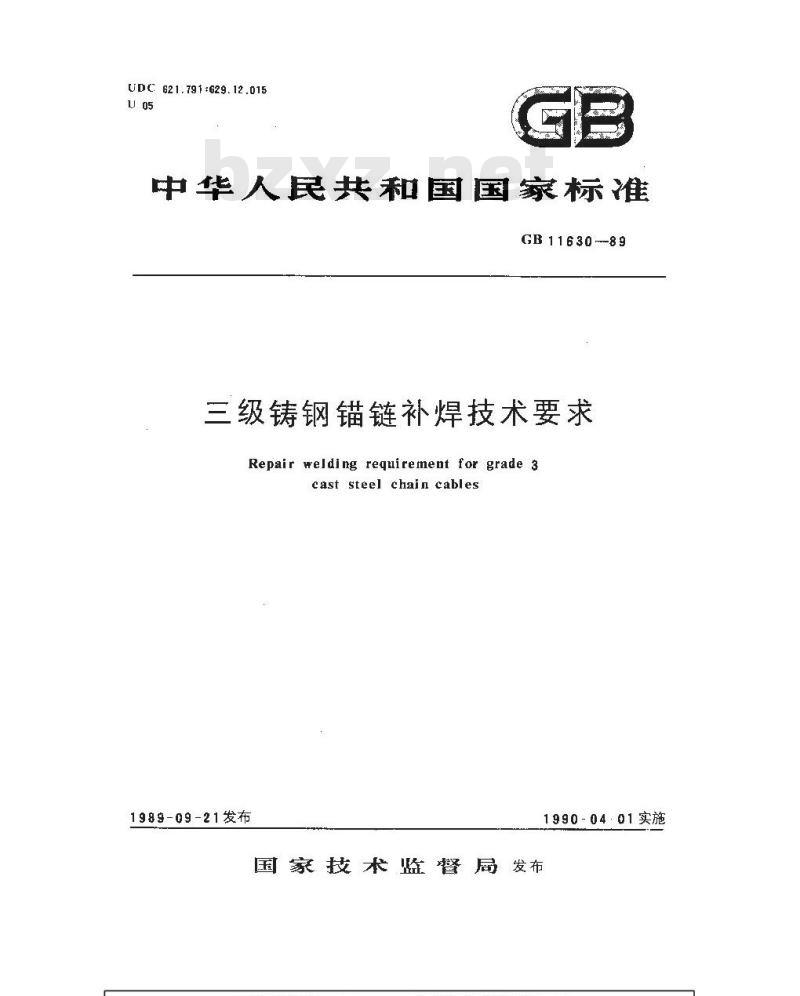

【国家标准(GB)】 三级铸钢锚链补焊技术要求

UDC621.791:629.12.015
中华人民共和国国家标准
GB11630-89
三级铸钢锚链补焊技术要求
Repair welding requirement for grade 3cast steel chain cables
1989-09-21发布
1990-0401实施
国家技术局发布

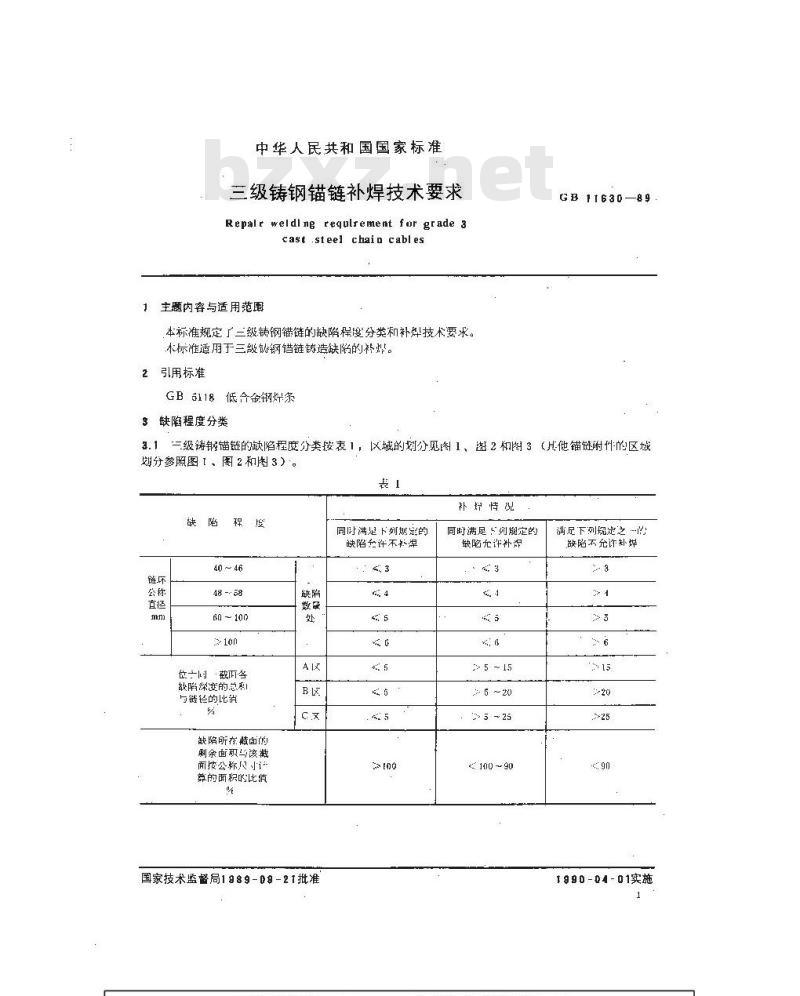

中华人民共和国国家标准
三级铸钢锚链补焊技术要求
Repalr weldl ng requlrement for grade 3cast .steel chaia cables
主题内容与适用范围
本标准规定了三级铸钢锚链的缺陷程度分类和补焊技术要求。本标准适用于三级钢错链铸造缺陷的补焊。2引用标准
GB118低金钢焊条
3缺陷程度分类
GB 11630—89
3.1三级铸钢锚链的缺陷程度分类接表1，区域的划分见图1，邀2和图3（其他锚链附件的区域划分参照图「、图2 和图3）。
40 ~ 46
60 ～100
位国正
缺陷深这的总利
与链丝的比消
缺陷所在戴面的免费标准bzxz.net
剩余面取与该藏
面按公称尺小让
算的面积的比值
国家技术监督局1989-09-21批准同时满足下列期定的
缺陷危许不补罩
补情乳
同时满足：列规定的
缺陷无许补焊
5 15
:100~90
满足下列规定之一的
缺陷不允许赴埋
1990-04-01实施

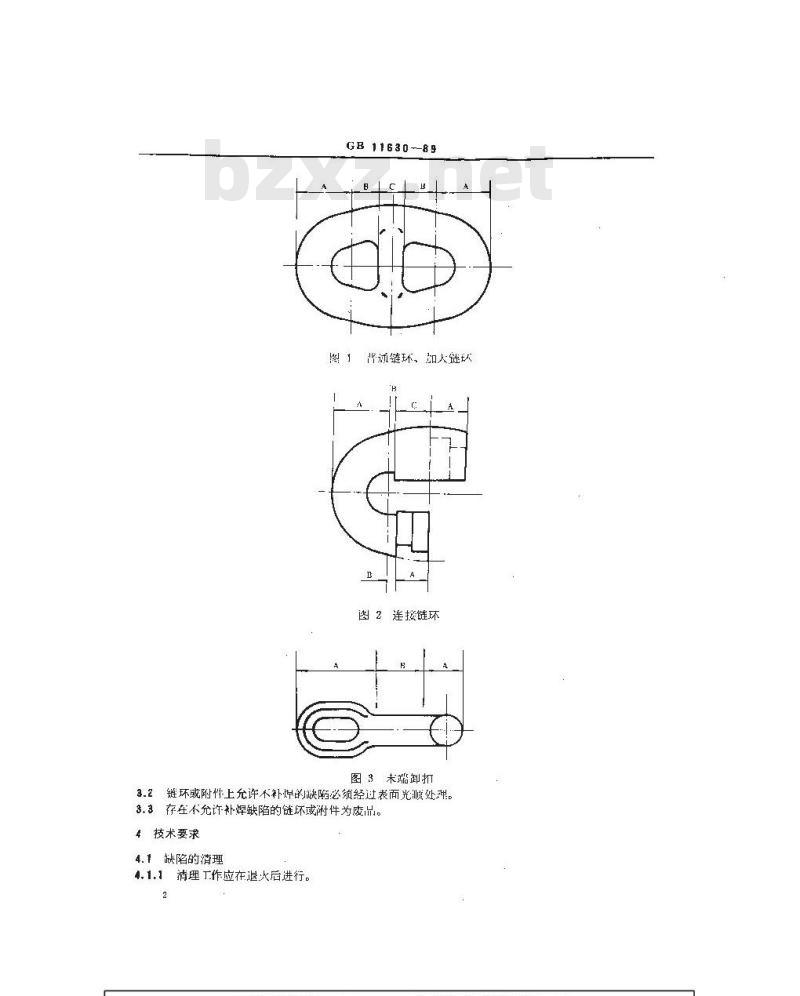

GB11630--89
讯链环、加大链环
图2连接链环
图 3未端卸扣
3.2链环或附件上充许不补焊的缺陷必须经过表面光顺处弹。3.3存在不允许补焊缺陷的链环或附件为废品1。4技术要求
4.1缺陷的清理
4.1.1清理工作应在退火后进行。2

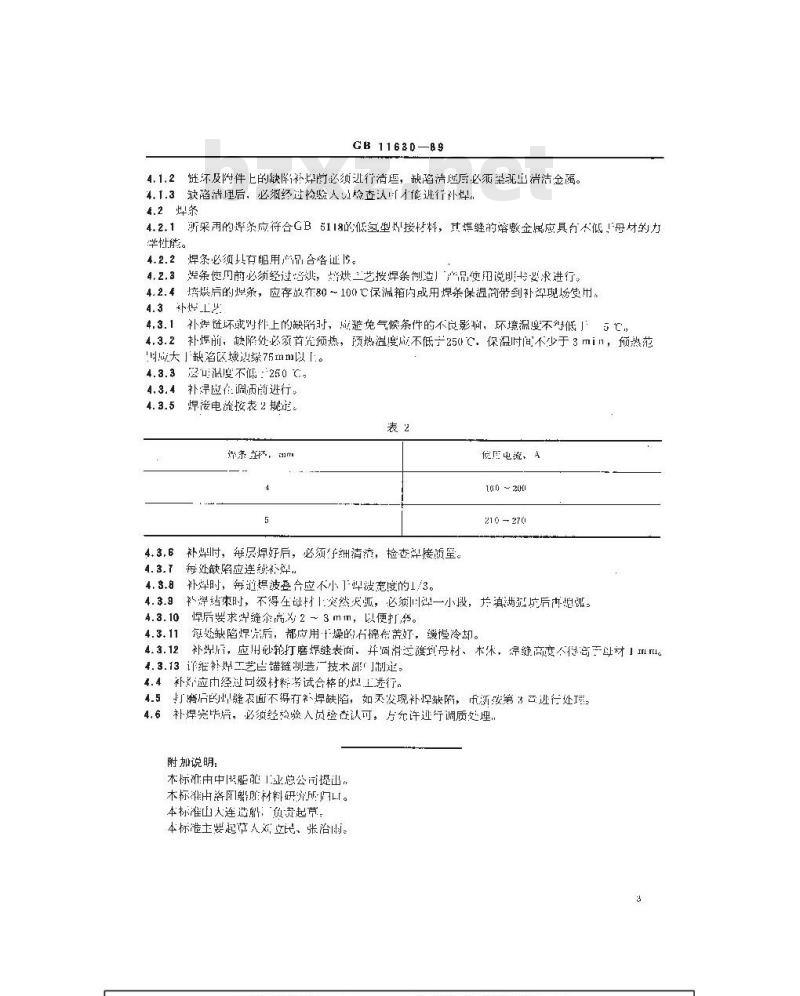

GB11630-B9
4.1.2链环及附件上的缺降补焊前必须逃行清虐，缺陷清遥后必乘望现出消洁金属。4.1.3缺陷清匣后，必须经过检验人检查认才能逃行补焊，麦.2焊条
4.2.1所采用的焊条应符合GB6118的低氢型灿接材料，其惧经的熔敷金属应具有不低！母材的力学性能。
4.2.2焊条必须↓有照用产品咯证。4,23短条使川前必须经过普烘，始烘二艺按焊条制造品使迅说明-特要求进行。4.2.培烘后的炽条，应存放在80～100C保温箱内或用焊条保温简带到补深现场负用。4.3补样L
4.3.1补焊链坏环或别件上的缺陷，成避免气候条件的不良影响，环境温腹不低」：5七，4.3.2补爆前，缺降处必须首究预热，预热温要成不低于25℃。保温时间不少于3min，预热范大」缺洛区城边缘76\m以「。
离叫温度不循：260℃
补焊应任调币商进行，
焊接电流按表2规定。
许条点径，am
4.3.6补焊时，每层焊好后，必须细清流，检查弹接质望。4.3.7每处缺陷应连续补弹.
俊店电流、A
160 ~ 20
210-27(
4.3.8补穿时，每道得波叠合应不小1焊被宽度的1/3。4.3.9补焊时，不得生母材1突然天版，必须叫一小段，并滇满坑后再胍焊后要求许缝尔高X2～3mm，以便打转。4.3.10
每诞缺陷焊完后，都应用十燥的石棉在盖好，缓慢冷却。4.3.11
补煤，应用砂轮打磨焊缝表面、并间滑运渡致材、木，原经高度个得高严以材」Ⅲ\。4.3.12
4.3.13详维补焊工艺出锚链制造技术部制定。.4补炸应中经过同级材料务试合格的煜上行。4.5打磨后的灿缝表面不得有补焊缺陷，如天发现补焊缺陷，币新按第3凹逊行处理4.6补焊完毕后，必须经检验人员检查认可，方允许迹行调质处理，附加说明：
本标准由中医船业总公而提出
本标洲油洛用能能材料研济所-归L。本标准山大连造船：负责起节
本标准主发超节人立民、张治用。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
