【国家标准(GB)】 光谱标准太阳电池

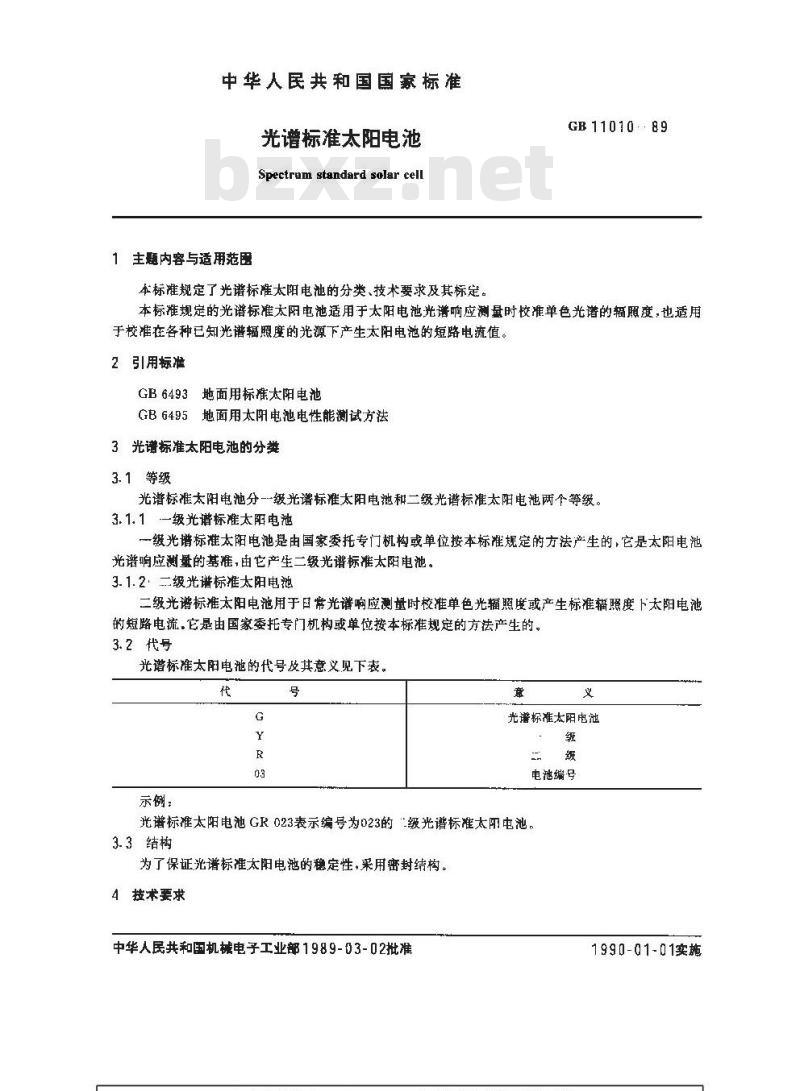

中华人民共和国国家标准
光谱标准太阳电池
Spectrum standard solar cell1主题内容与适用范围
本标准规定了光谱标准太阳电池的分类、技术要求及其标定。GB11010 89
本标准规定的光谱标准太阳电池适用于太阳电池光谱响应测量时校准单色光诺的辐照度，也适用于校准在各种已知光谱辐照度的光源下产生太阳电池的短路电流值。2引用标准
GB6493地面用标准太阳电池
GB6495地面用太阳电池电性能测试方法3光谱标准太阳电池的分类
3.1等级
光谱标准太阳电池分--级光谱标准太阳电池和二级光谱标准太阳电池两个等级。3.1.1一级光谱标准太阳电池
一级光谱标准太阳电池是由国家委托专门机构或单位按本标准规定的方法产生的，它是太阳电池光谱响应测量的基准，由它产生二级光谱标准太阳电池。3.1.2级光谱标准太阳电池
二级光谱标准太阳电池用于日常光谱响应测量时校准单色光辐照度或产生标准照度下太阳电池的短路电流.它是由国家委托专门机构或单位按本标准规定的方法产生的。3.2代号
光谱标准太阳电池的代号皮其意义见下表。代
示例：
光谱标准太阳电池
电池编号
光谱标准太阳电池GR023表示编号为023的“级光谱标准太阳电池。3.3结构
为了保证光谱标准太阳电池的稳定性，采用密封结构。4技术要求
中华人民共和国机械电子工业部1989-03-02批准1990-01-01实施

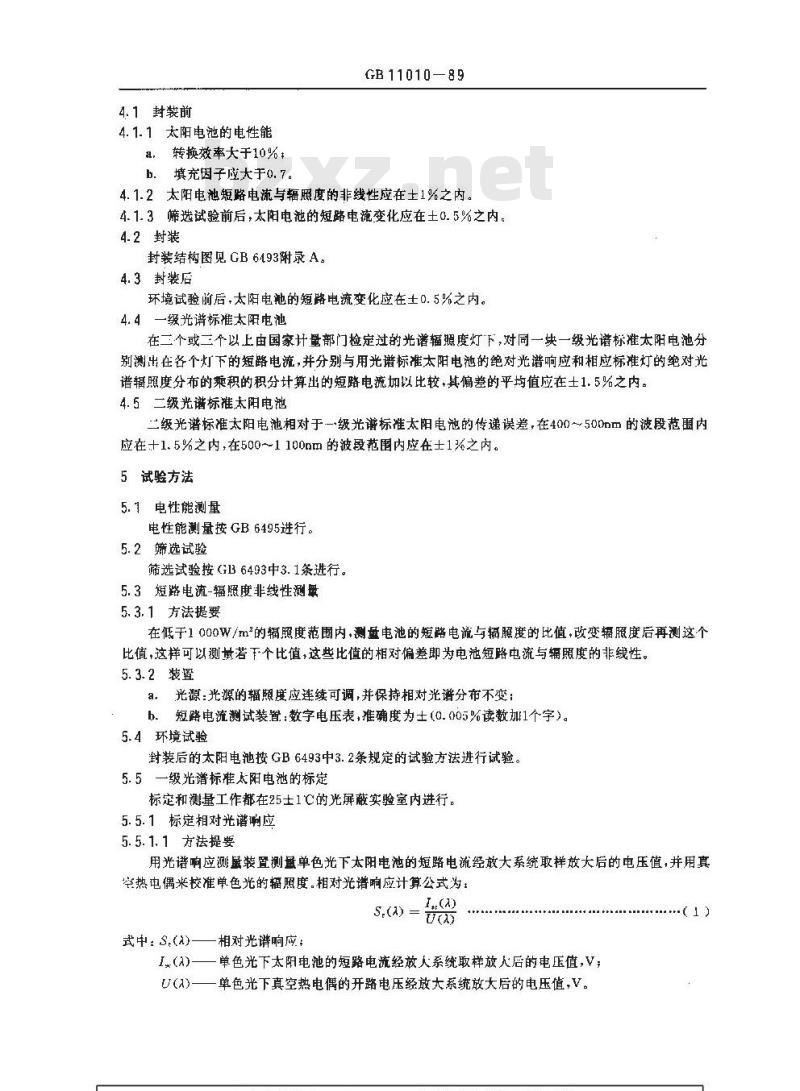

4.1封装前
4.1.1太阳电池的电性能
a，转换效率大于10%：
b.填充因子应大于0.7。
GB11010—89
4. 1.2太阳电池短路电流与辐照度的非线性应在土1%之内。4.1.3筛选试验前后,太阳电池的短路电流变化应在土0. 5%之内。4.2封装
封装结构图见 GB 6493附录 A。4.3封装后
环境试验前后,太阳电池的短路电流变化应在土0.5%之内。4.4
一级光谱标准太阳电池
在三个或个以上由国家计量部门检定过的光谱辐照度灯下，对同一块一级光谱标准太阳电池分别测出在各个灯下的短电流，并分别与用光谱标准太阳电池的绝对光谱响应和相应标准灯的绝对光谱辑照度分布的乘积的积分计算出的短路电流如以比较，其偏差的平均值应在士1.5%之内。4.5二级光谱标准太阳电池
二级光谱标准太阳电池相对于-级光谱标准太阳电池的传递误差，在400500nm的波段范围内应在十1.5%之内,在500～1100nm的波段范围内应在士1%之内。5试验方法
5. 1 电性能测量
电性能测量按 GB 6495进行。
5.2筛选试验
筛选试验按GB6493中3.1条进行。5.3短路电流-辐照度非线性测
5.3.1方法提要
在低于1000W/m\的辐照度范围内，测量电池的短路电流与辐照度的比值，改变辐照度后再测这个比值，这样可以测量若下个比值，这些比值的相对偏差即为电范短路电流与辐照度的非线性，5.3.2装
a，光源：光源的辐照度应连续可调，并保持相对光谱分布不变：短路电流測试装置：数字电压表,准确度为士(0.005%读数加1个字)。h.
5.4环境试验
封装后的太阳电池按GB6493中3.2条规定的试验方法进行试验。5.5一级光谱标准太阳电池的标定标定和测量工作都在25士1C的光屏蔽实验室内进行。5.5.1标定相对光谱响应
5.5.1.1方法提要
用光谱响应测盛装置测盘单色光下太阳电池的短路电流经放大系统取样放大后的电压值，并用真空热电偶来校准单色光的辐照度。相对光谱响应计算公式为：S,(a) =
式中S,()
相对光谱响应
-单色光下太阳电池的短路电流经放人系统取样放人后的电压值，V；U(1)——单色光下真空热电偶的开路电压经放大系统放大后的电压值，V。.1)

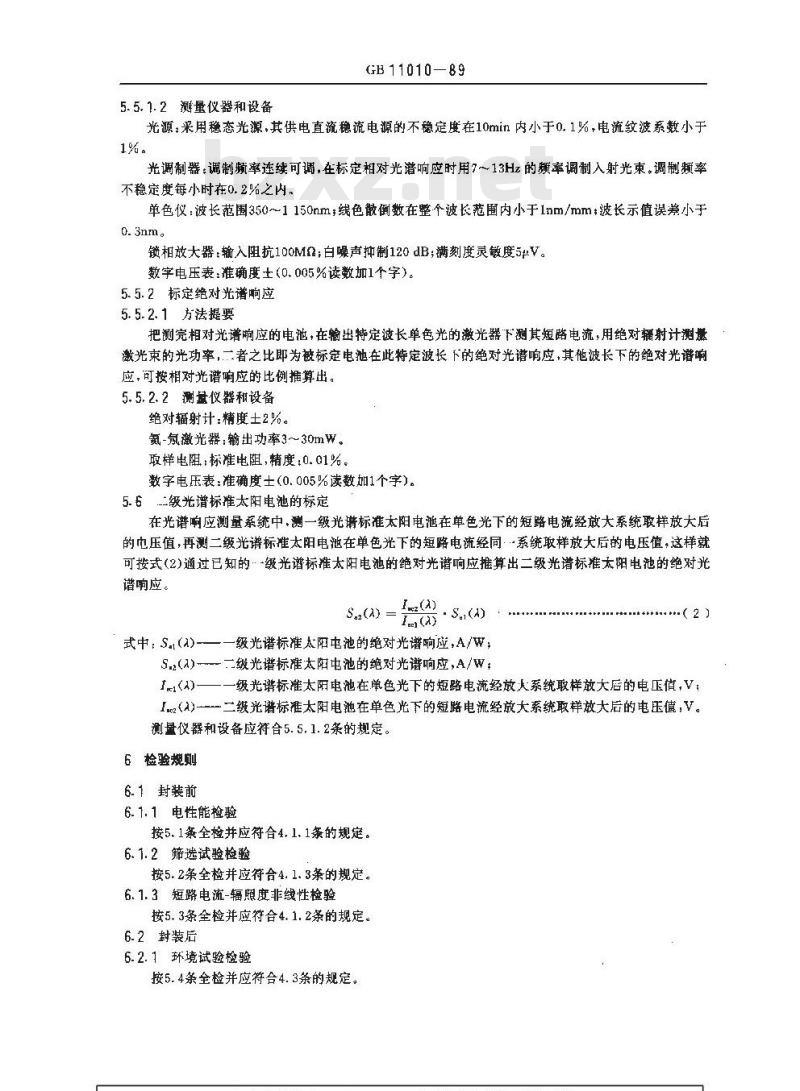

5.5.1.2量仪器和设备
GB11010—89
光源：采用稳态光源，其供电直流稳流电源的不稳定度在10min内小于0.1%，电流纹波系数小于1%。
光调制器调制频率连续可调，在标定相对光谱响应时用7~～13Hz的频率调制入射光束。调制频率不稳定度每小时在0.2%之内。
单色仪：波长范围350~1150nm；线色傲倒数在整个波长范围内小于1nm/mm；波长示值误差小于0.3nm。
锁相放大器：输入阻抗100M；白噪声抑制120dB；满刻度灵敏度5V。数字电压表：准确度士(0,005%读数加1个字)。5.5.2标定绝对光谱响应
5.5.2.1方法提要
把测完相对光谱响应的电池，在输出特定波长单色光的激光器下测其短路电流，用绝对辐射计测量激光束的光功率，二者之比即为被标定电池在此特定波长下的绝对光谱响应，其他波长下的绝对光谱响应，可按相对光谱响应的比例推算出。5.5.2.2测量仪器租设备
绝对辐射计;精度士2%。
氮-氛激光器：输出功率3~30mW。取样电阻：标准电阻，精度：0.01%。数字电压表：准确度士(0.005%读数如1个字)。5.6二级光谱标准太阳电池的标定在光谱响应测量系统中，测一级光谱标准太阳电池在单色光下的短路电流经放大系统取样放大后的电压值，再测二级光谱标准太阳电池在单色光下的短路电流经同：·系统敢样放大后的电压值，这样就可按式(2)通过已知的·-级光谱标推太阳电池的绝对光谱响应推算出二级光谱标准太阳电池的绝对光谱响应。
Inez (a)
. S.()
式中：S.,(a)——一级光谱标准太阳电池的绝对光谱响应，A/W，S.()二级光谱标准太阳电池的绝对光谱响应,A/W.(2)
一级光谱标准太阳电池在单色光下的短路电流经放人系统取样放大后的电压值，V；I()
I2(a)--二级光谱标准太阳电池在单色光下的短路电流经放大系统取样放大后的电压值，V。测量仪器和设备应符合5.5,1.2条的规定。6检验规刚
6.1封装前
6. 1. 1电性能检验
按5.1条全检并应符合4，1.1条的规定。6.1.2筛选试验检验
按5.2条全检并应符合4.1.3条的规定。6.1.3短路电流-辐照度非线性检验按5.3条全检并应符合4.1.2条的规定，6.2封装后
6.2. 1环境试验检验
按5.4条全检并应符合4.3条的规定。6.2.2一级光谱标准太阳电池检验GB11010—B9

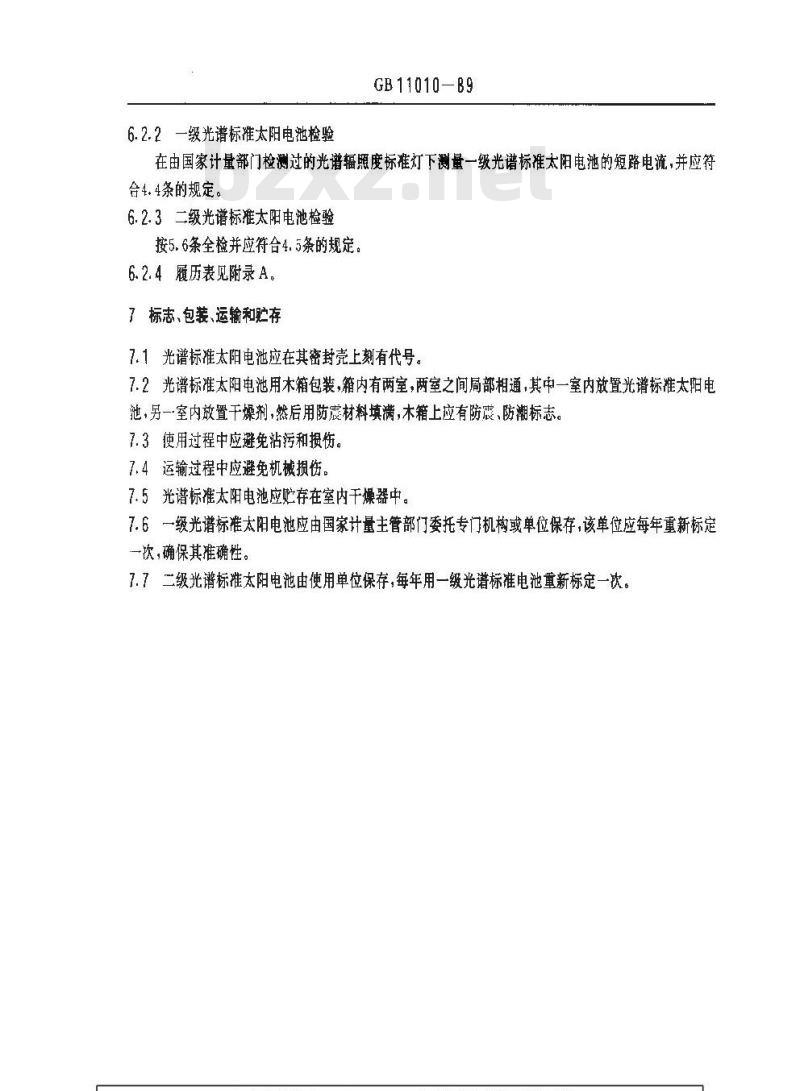

在由国家计量部门检测过的光谱辐照度标准灯下测量一级光谱标准太阳电池的短路电流，并应符合4.4条的规定。
6.2.3二级光谱标准太阳电池检验按5，6条全检并应符合4.5条的规定，6.2.4履历表见附录A。
了标志，包装、运输和存
7.1光谱标准太阳电池应在其密封壳上刻有代号。7.2光谱标准太阳电池用木箱包装，箱内有两室，两室之间局部相通，其中一室内放置光谱标准太阳电池，另一室内放置干燥剂，然后用防囊材料填满，木箱上应有防震、防潮标志。7.3使用过程中应避免沾污和损，7.4运输过程中应避免机械损。
7.5光谱标准太阳电池应贮存在室内干燥器中。7.6一级光谱标准太阳电池应由国家计量主管部门委托专门机构或单位保存，该单位应每年重新标定一次，确保其准确性。
7.7二级光谱标太阳电池由使用单位保存，每年用一级光谐标准电池重新标定一次。生产单位：
标定单位：
产品代号：
绝对光谱响应数据：
S(A),A/W下载标准就来标准下载网
S.(a).A/W
S.(A),A/W
附加说明：
GB 11010--89

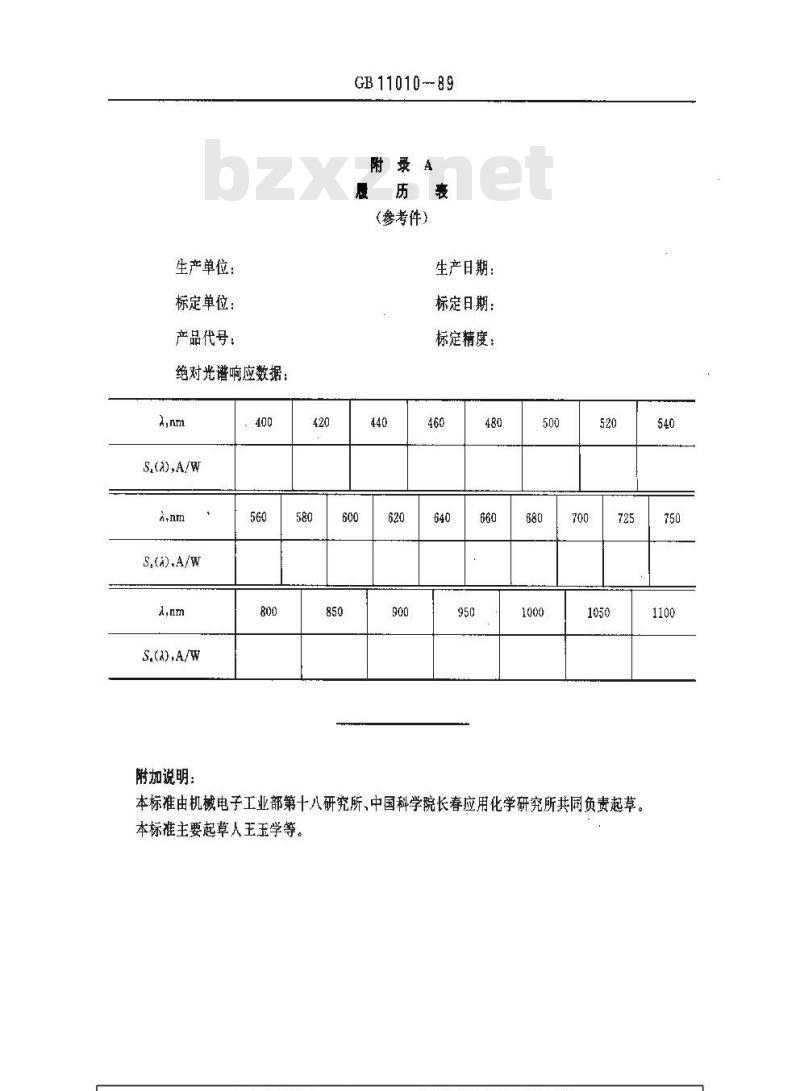

附录A
履历表
（参考件）
生产日期：
标定日期：
标定精度：
本标准由机械电子工业部第十八研究所、中国科学院长春应用化学研究所共同负责起草。本标准主要起草人王玉学等。
