【国家标准(GB)】 塑料绝缘和橡皮绝缘电话软线 第一部分:一般规定

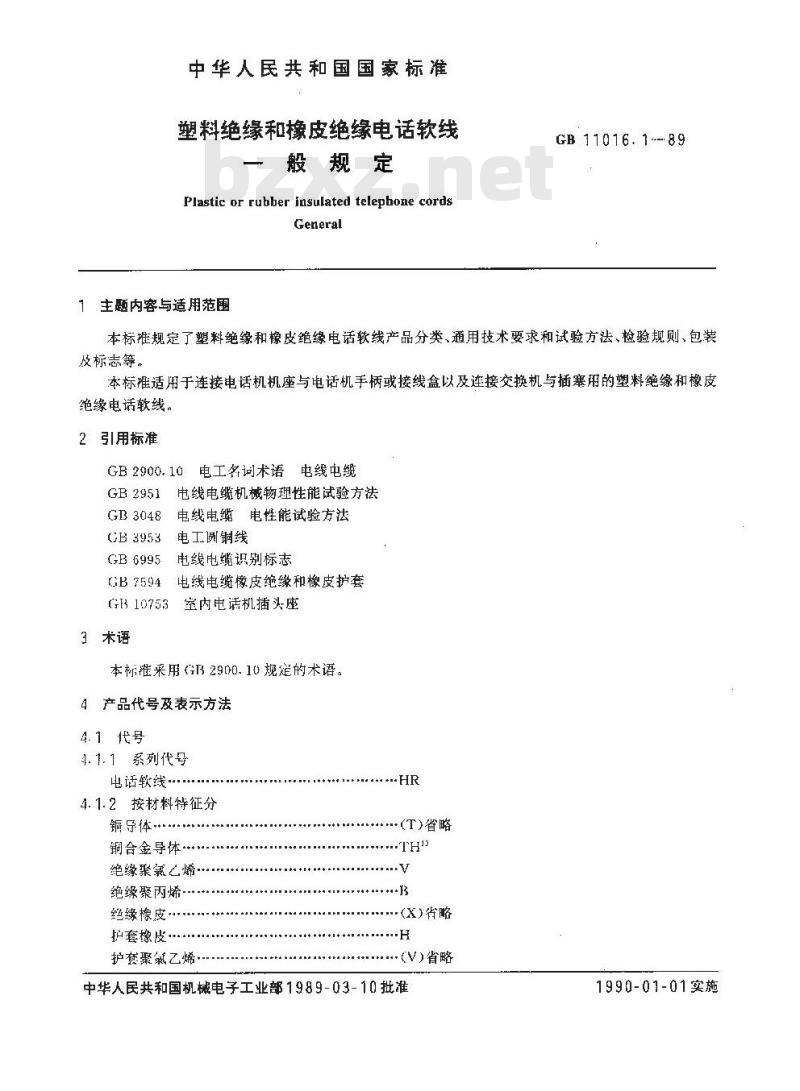

中华人民共和国国家标准
塑料绝缘和橡皮绝缘电话软线
一般规定
Plastic or rubber insulated telepbone cordsGeneral
1主题内容与适用范围
GB 11016. 1--- 89
本标准规定了塑料绝缘和橡皮绝缘电话软线产品分类、通用技术要求和试验方法、检验规则、包装及标志等。
本标催适用于连接电话机机座与电话机手柄或接线盒以及连接交换机与插塞的塑料绝缘和橡皮绝缘电话软线。
2引用标准
GB2900.10电工名词术语电线电缆GB2951电线电缆机械物理性能试验方法GB3048电线电缆电性能试验方法CB3953电工圆铜线
电线电缆识别标志
GB 6995
电线电缆橡皮绝缘和橡皮护套
GB 7594
B10753室内电话机插头座
3术语
本标推采用GB 2900.10 规定的术语。4产品代号及表示方法
4.1代号
4.1.1系列代号
电话软线
4.1.2按材料特征分
铜导体
铜合金导体
绝缘聚氯乙烯
绝缘聚丙烯
丝缘橡皮
护套橡皮
护套聚氣乙烯·
（T)省略
·（X)省略
（V)省略
中华人民共和国机械电子工业部1989-03-10批准1990-01-01实施
GB 11016.1—89

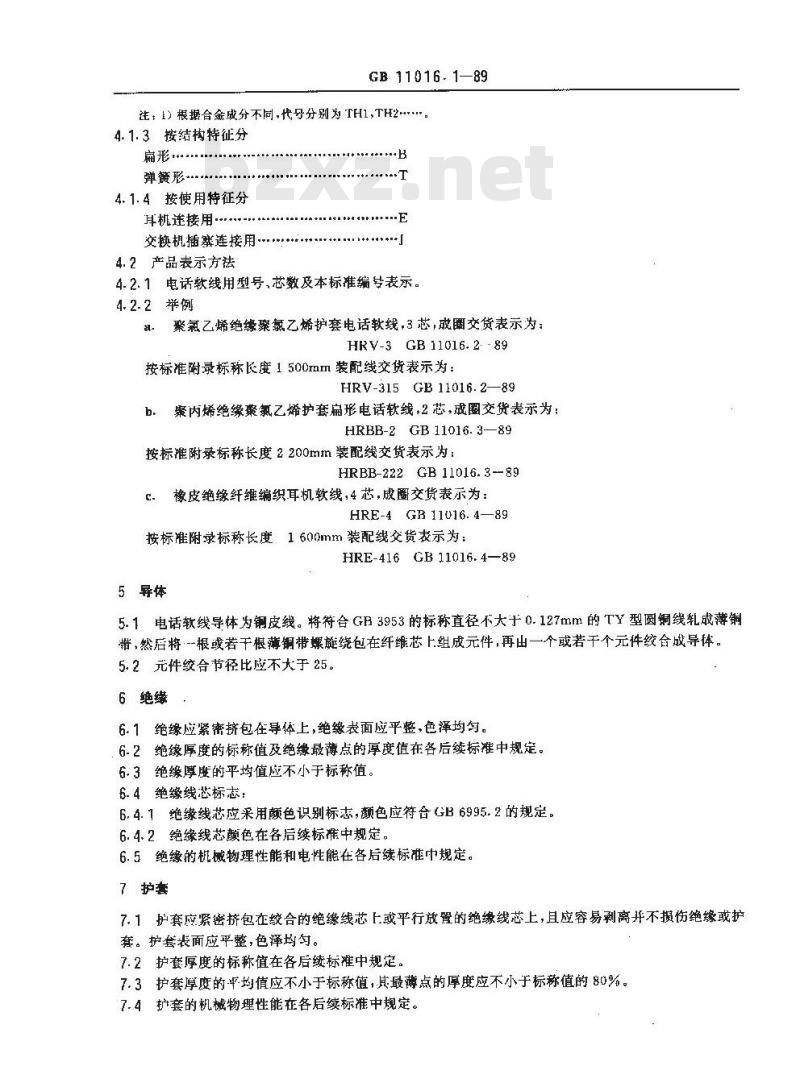

注，1）根据合金成分不同,代号分别为TH1,TH2…*4.1.3按结构特征分
弹簧形
4.1.4按使用特征分
耳机连接用·
交换机插塞连接用
4.2产品表示方法
4.2.1电话软线用型号、芯数及本标准编专表示。4.2.2举例
。聚氣乙烯绝缘氯乙烯护套电话软线，3芯，成圈交货表示为：HRV-3 GB 11016.2. -89
按标准附录标称长度1500mm装配线交货表示为：HRV-315 GB 11016.2—89
b．聚内烯绝缘聚氯乙烯护套扁形电话软线，2芯，成圈交货表示为：HRBB-2GB 11016. 3—89
按标准附录标称长度2200mm装配线交货表示为：HRBB-222GB 11016.3--89
C.橡皮绝缘纤维编织耳机软线，4芯，成圈交货表示为：HRE-4 GR 11016.4—89
按标准附录标称长度1600mm装配线交货表示为：HRE-416 GB 11016.4—89
5导体
5.1电话软线导体为铜皮线。将符合GB3953的标称直径不大于0.127mm的TY型圆铜线轧成薄铜带，然后将-根或若干根薄铜带螺旋绕包在纤维芯上组成元件，再出一个或若干个元件绞合成导体。5.2元件绞合节径比应不大于25。6绝缘
6.1绝缘应紧密挤包在导体上，绝缘表面应平整，色泽均匀。6.2绝缘厚度的标称值及绝缘最薄点的厚度值在各后续标准中规定。6.3绝缘厚度的平均值应不小于标称值。6.4绝缘线芯标志：
6.4.1绝缘线芯应采用颜色识别标志，额色应符合GB6995.2的规定。6.4.2绝缘线芯颜色在各后续标中规定。6.5绝缘的机械物理性能和电性能在各后续标准中规定。7护套
7.1护套应紧密挤包在绞合的绝缘线芯上或平行放置的绝缘线芯上，且应容易剥离并不损伤绝缘或护套。护套表面应平整，色泽均勺。7.2护套厚度的标称值在各后续标准中规定。7.3护套厚度的平均值应不小于标称值，其最薄点的厚度应不小于标称值的80%。7.4扩套的机械物理性能在各后续标准中规定。8成品软线
GB 11016. 1—89
8.1成品软线外径或外形尺寸应符合相应后续标准规定。弹簧形软线的尺寸检查应在软线两端平直部分取样。
8.220℃时导体直流电阻应不大于1.400/m。8.3成品软线绝缘线芯导体（包括电话插头、终端夹等）电气上应连续，不应有断线，线芯问导体不应接触。试验用万用电表或其他通电装置进行。8.4成品软线应经受相应后续标准规定的电压试验。8.5成品软线绝缘电阻应符合相应后续标准的规定。9交货长度
9.1电话软线成图交货时，交货长度为100m。允许长度不小于5m的短段交货，其数量应不超过交货总长度的20%。
长度计量误差应不超过士0.5%。9.2电话软线也可按相应后续标准附录装配线长度交货。9.3根据双方协议允许任何长度的电话软线包括装配线)交货。10试验方法
10.1弹簧形塑料绝缘电话软线伸缩试验方法：10.1.1试验设备

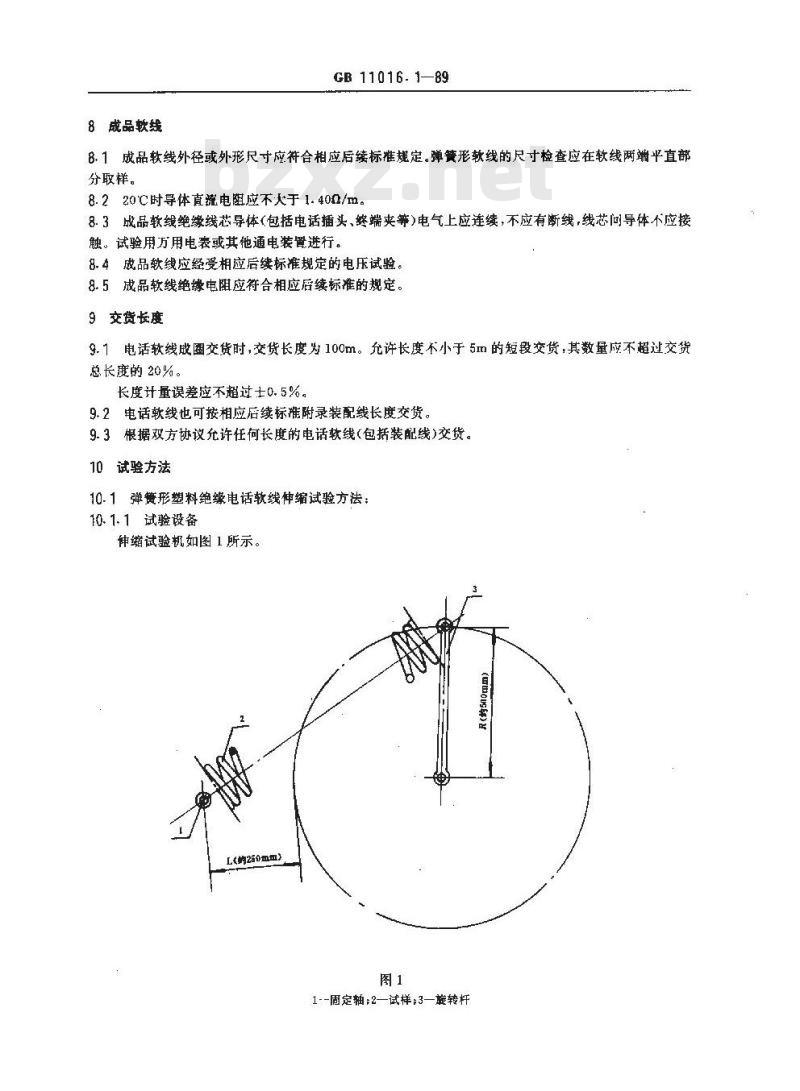

伸缩试验机如图 1 所示。
L<的260mm
1--固定轴;2一试样;3—旅转杆

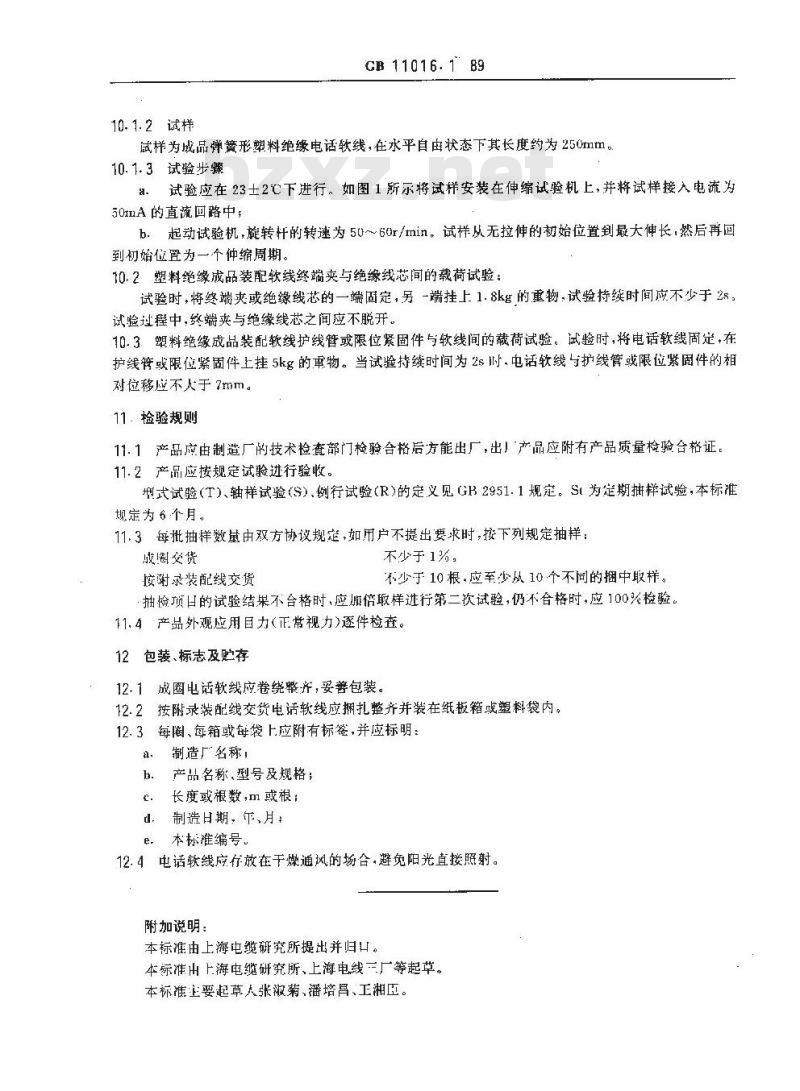

10.1.2试样
CB 11016. 189
试样为成品弹簧形塑料绝缘电话软线，在水平自由状态下其长度约为250mm。10. 1. 3 试验步骤
a、试验应在23士2℃下进行。如图1所示将试样安装在伸缩试验机上，并将试样接入电流为50tmA的直流回路中；
b.起动试验机，旋转杆的转速为50～60r/min。试样从无拉伸的初始位置到最大伸长，然后再回到初始位置为一个仲缩周期。
10.2塑料绝缘成品装配软线终端夹与绝缘线芯间的载荷试验：试验时，将终端爽或绝缘线芯的一端固定，另一端挂上1.8kg的重物，试验持续时间应不少于25试验过程中，终端夹与绝缘线芯之间应不脱开。10.3塑料绝缘成品装配软线护线管或限位紧固件与软线间的载荷试验。试验时，将电话软线固定，在护线管或限位紧固件上挂5kg的重物。当试验持续时间为2s时，电话软线与护线管或限位紧固件的相对位移应不人于7mm。
11.检验规则
11.1产品应由制造厂的技术检查部门检验合格后方能出厂，出！产品应附有产品质量检验合格证。11.2产品应按规定试验进行验收。型式试验（T)、轴样试验（S)、例行试验（R)的定义见GH2951.1规定。SI为定期抽样试验，本标准规定为6个月
11.3每批抽样数量由双方协议规定，如用户不提出要求时，按下列规定抽样：成圈交货
按附录装配线交货
不少于1%。
不少于10根.应至少从10个不同的捆中取样。抽愉顶日的试验结果不合格时，应雌倍取样进行第二次试验，仍不合格时，应100%检验11.4产品外观应用目力(正常视力)逐件检查。12包装、标志及贮存
12.1成圈电话软线应卷绕整齐，妥善包装。12.2按附录装配线交货电话软线应拥扎整齐并装在纸板箱或塑料袋内。12.3每阀、每箱或每袋上应附有标签，并应标明：a.
制造厂名称，
产品名称、型号及规格；
长度或根数,m或根；
制造日期，年月：Www.bzxZ.net
本标雅编号
12.4电话软线应存放在干燥通风的场合，避免阳光直接照射。附加说明：
本标准由上海电缆研究所提出并归口。本标准出上海电缆研究所、上海电线厂等起草。本标准上要起草人张淑菊，潘培曾、工湘臣。
