【国家标准(GB)】 塑料绝缘和橡皮绝缘电话软线 橡皮绝缘电话软线

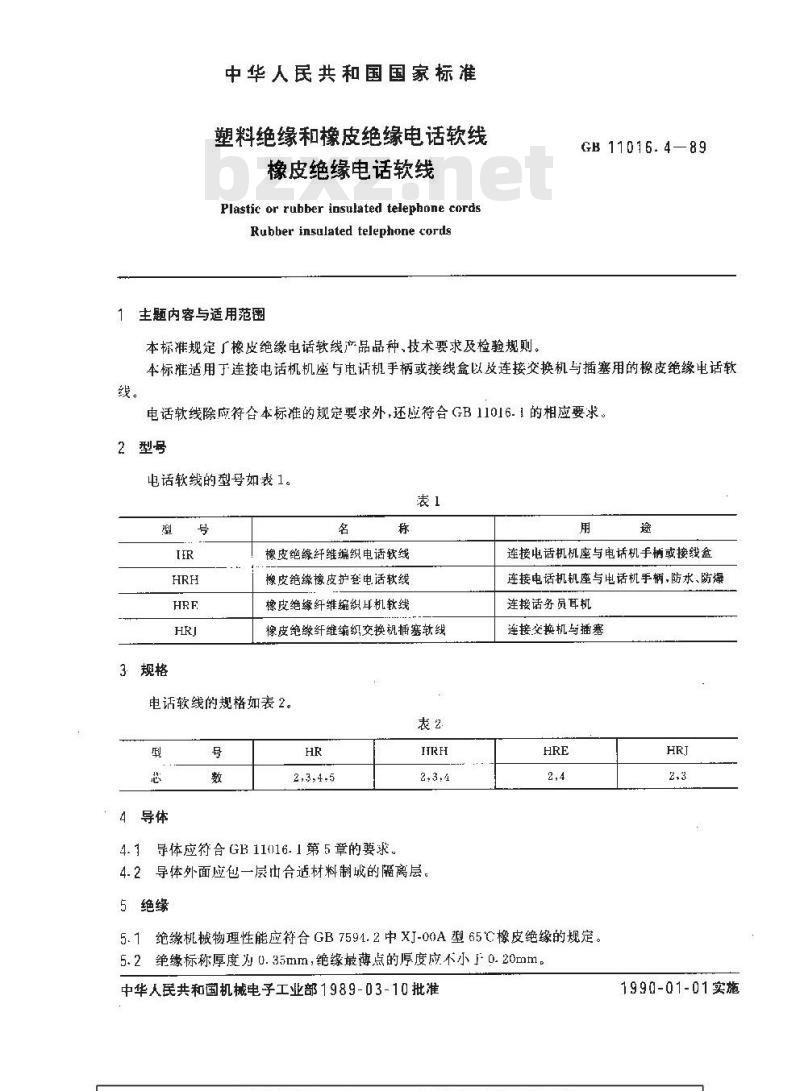

中华人民共和国国家标准
塑料绝缘和橡皮绝缘电话软线
橡皮绝缘电话软线
Plastic or rubber insulated telephnne cordsRubber insulated telephone cords主题内容与适用范围
本标准规定厂橡皮绝缘电话软线产品品种、技术要求及检验规则。GB 11016.4-89
本标准适用于连接电话机机座与电话机手柄或接线盒以改连接交换机与插塞用的橡皮绝缘电话软线。
电话软线除应符合本标准的规定要求外，还应符合GB11016.1的相应要求。2型号
电话软线的型号如表1。
3规格
橡皮绝缘纤维编织电话软线
橡皮绝缘橡皮护套电话软线
橡皮绝缘纤维编织耳机软线
橡皮绝缘纤维编织交换机插塞软线电话软线的规格如表2。
4导体
4.1导体应符合GB11016.1第5章的要求HRH
4.2导体外面应包一层也合适材料制或的隔离层。5绝缘
连接电话机机座与电话机手柄或接线盒连接电话机机座与电话机手柄，防水、防爆连接话务员耳机
连接交换机与插塞
5.1绝缘机械物理性能应符合GB7594.2中XJ-00A型65℃橡皮绝缘的规定5.2绝缘标称厚度为0.35mm，绝缘最薄点的厚度应不小F0.20mm。中华人民共和国机械电子工业部1989-03-10批准HRT
1990-01-01实施

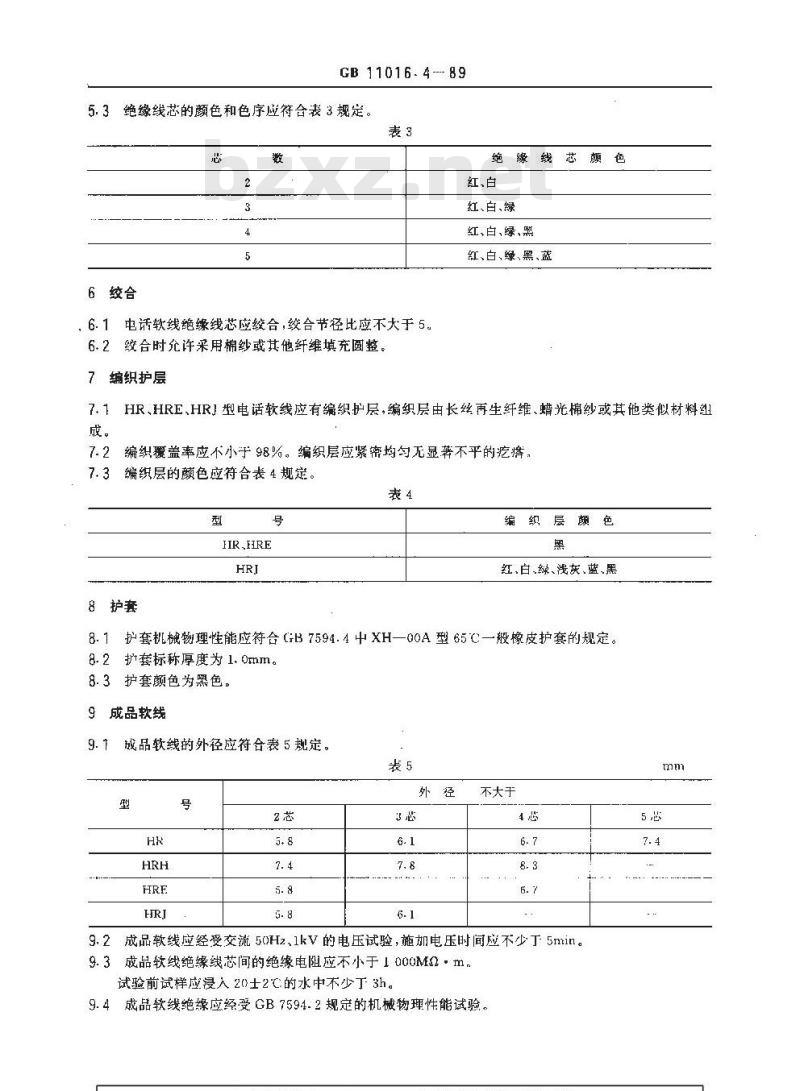

GB11016.4--89
5.3绝缘线芯的颜色和色序应符合表3规定。表3
6绞合
绝缘线芯颜色
红、白
红、白、绿
红、白、绿、黑
红、白、绿、黑、蓝
6.1电话软线绝缘线芯应绞合，绞合节径比应不大于5。6.2绞合时允许采用棉纱或其他纤维填充圆整。编织护层
HR、HRE、HRI型电话软线应有编织护层，编织层由长丝再生纤维、蜡光棉纱或其他类似材料组成。
编织覆盖率应不小于98%。编织层应紧案均勾无显著不平的疙瘩，编织层的颜色应符合表4规定
8护套
编织层颜色
红、白、绿、浅灰、蓝、黑
8.1护套机械物理性能应符合GB7594.4中XH—00A型65C一般橡皮护套的规定。8.2扩套标称厚度为1.0mm。
8.3护套颜色为黑色。
9成品软线
戒品软线的外径应符合表5规定。装5
不大于
成品软线应经受交流50)Hz、1kV的电压试验，施加电压时间应不少丁5min。9.2
成品软线绝缘线芯间的绝缘电阻应不小于1000M2·m。9.3
试验前试样应浸入20士2℃的水中不少丁3h。9.4成品软线绝缘应经受GB7594.2规定的机械物理性能试验mm

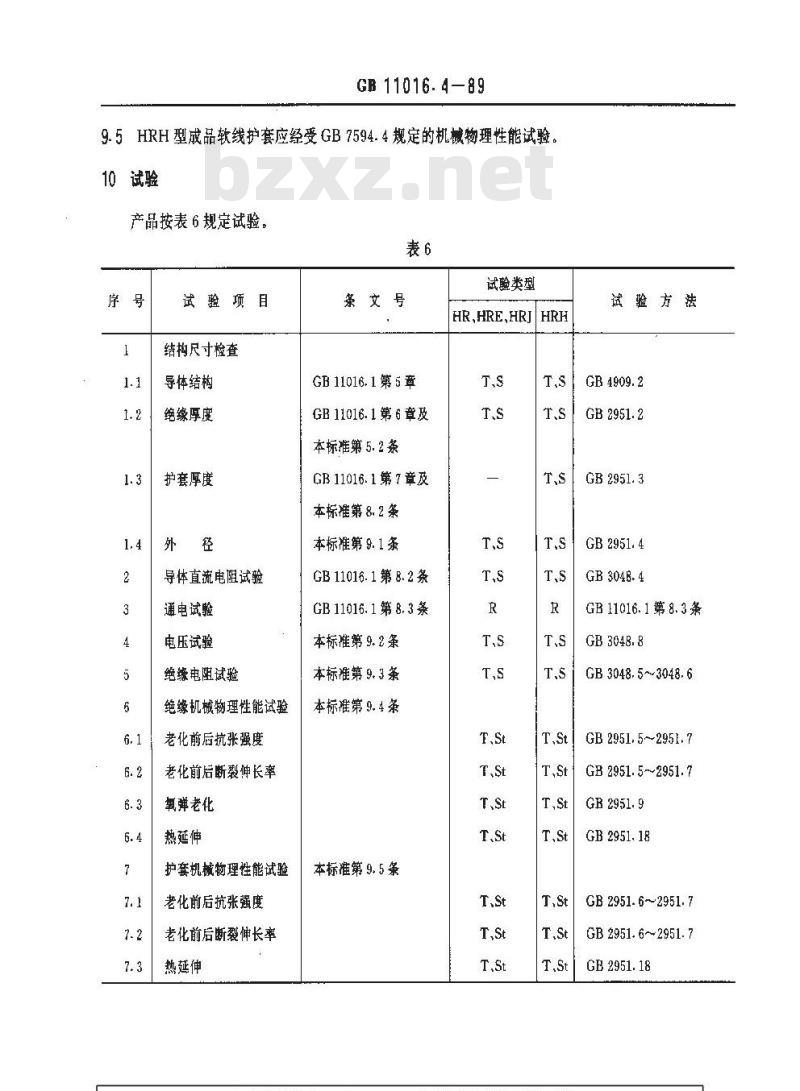

GB 11016.489
9.5HRH型成品软线护套应经受GB7594.4规定的机械物理性能试验。10试验
产品按表6规定试验
试验项目
结构尺寸检查
导体结构
绝缘厚度
护套厚度
导体直流电阻试验
通电试验
电压试验
绝缘电阻试验
绝缘机械物理性能试验
老化前后抗张强度
老化前后断裂伸长率
氧弹老化
热延伸
护套机械物理性能试验
老化前后抗张强度
老化前后断裂伸长率
热延伸
条文号
GB 11016. 1 第 5 章
GB 11016. 1 第 6 章及
本标准第 5. 2 条
GB 11016. 1第7 章及
本标准第 8. 2 条
本标准第9.1条
GB 11016. 1 第 8. 2条
GB 11016. 1 第 8. 3 条
本标准第 9. 2 条
本标准第 9. 3 条
本标准第 9. 4 条
本标准第9.5条
试验类型
HR,HRE,HRJ HRH
T、St
T、St
T、St
T、St
试验方法
GB 4909. 2
GB 2951. 2
GB 3048.4
GB 11016. 1 第 8. 3 条
GB 3048.8
GB 3048. 5~3048. 6
GB 2951. 5~2951. 7
GB 2951. 5~2951. 7
GB 2951.18
GB 2951. 6~2951. 7
GB 2951. 6~~2951. 7
GB 2951.18

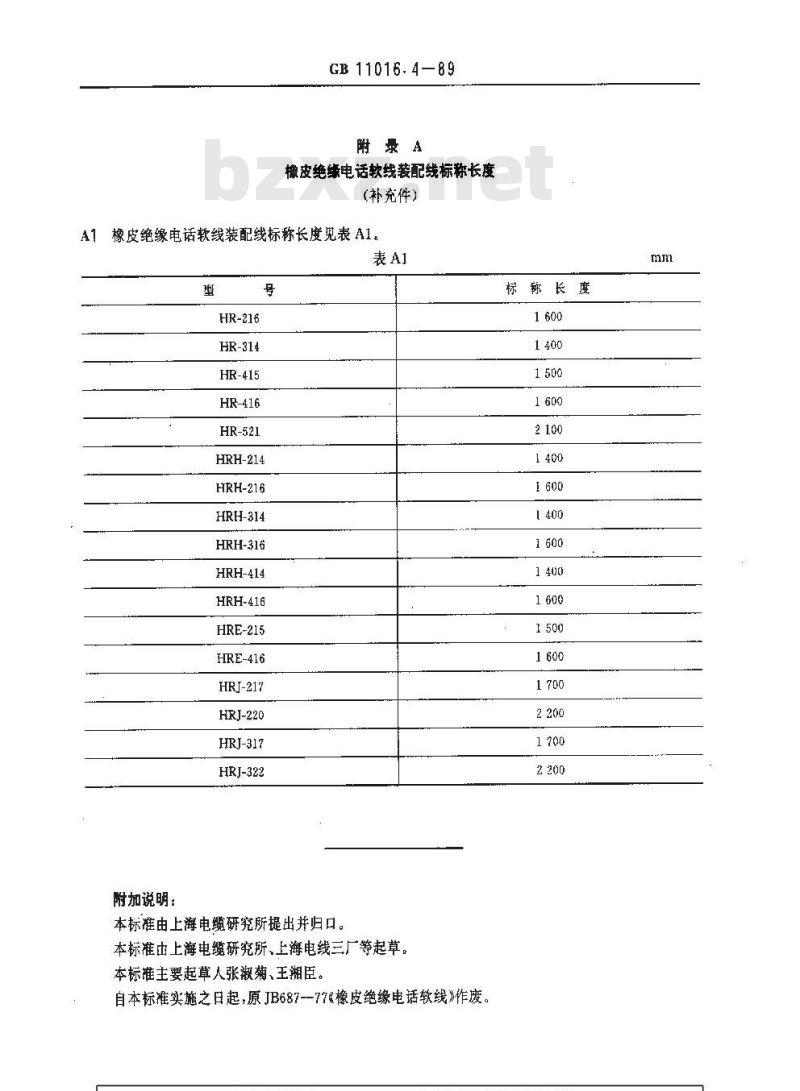

GB 11016.4—89
附景A
橡皮绝缘电话软线装配线标称长度(补充件）
A1橡皮绝缘电话软线装配线标称长度见表A1。表A1
HR-216
HR-314
HR-415
HR-416
HR-521
HRH-214
HRH-216
HRH-314
HRH-316
HRH-414
HRH-416
HRE-215
HRE-416
HRJ-217
HRJ-220
HRJ-317
HRJ-322
附加说明：Www.bzxZ.net
本标准由上海电缆研究所提出并归口。本标准由上海电缆研究所、上海电线三厂等起草。本标准主要起草人张澈菊、王湘臣。自本标准实施之日起，原JB687--77橡皮绝缘电话软线》作废。标称长度
