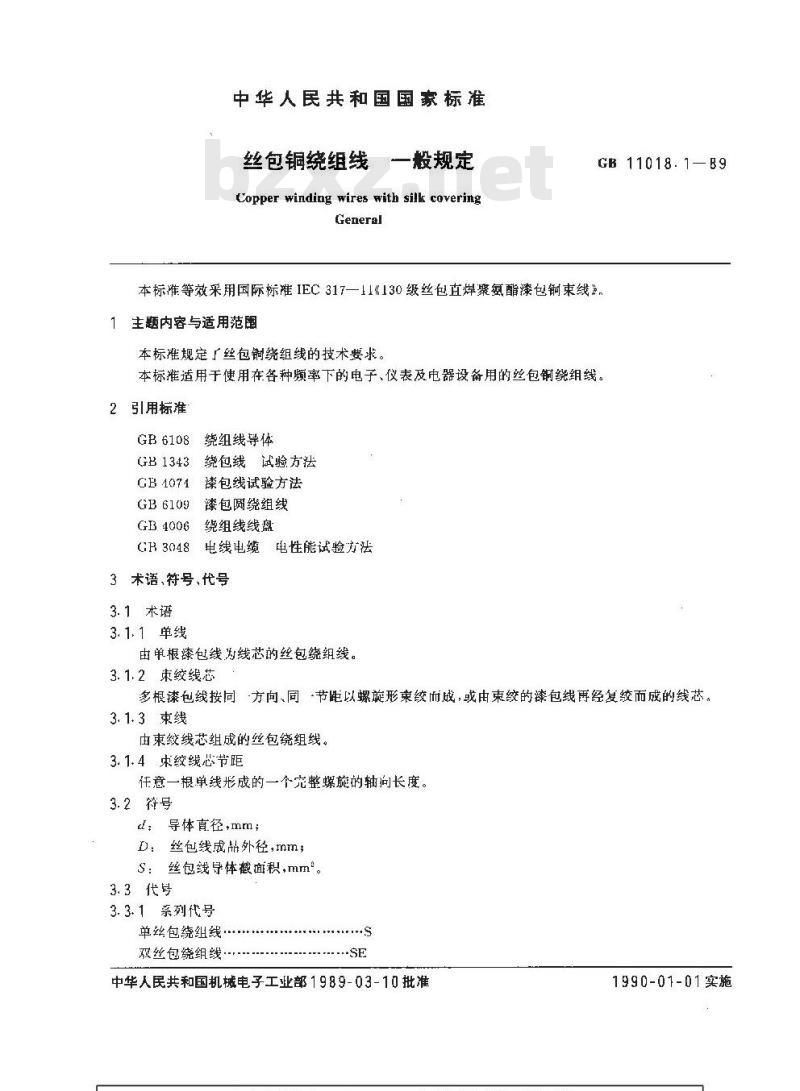

中华人民共和国国家标准
丝包铜绕组线
一般规定
Copper winding wires with silk coveringGeneral
GB 11018. 1-B9
本标准等效采用国际标准IEC 317—11《130级丝包直焊聚氢酶包铜束线》1主题内容与适用范围
本标推规定了丝包铜绕组线的技术要求。本标准适用于使用在各种频率下的电子、仪表及电器设备用的丝包铜绕组线。2
引用标准
GB 6108
绕组线导体
GB1343
绕包线试验方法
GB4071
臻包线试验方法
漆包圆绕组线
GB6109
GB 4006
绕组线线盘
GR 3048
电性能试验方法
电线电缆日
3术语、符号、代号
3.1术语
3.1.1单线
由单根漆包线为线芯的丝包绕组线。3.1.2束绞线芯
多根漆包线按同方向、同节距以螺旋形束绞而成，或由束绞的漆包线再经复绞而成的线芯。3.1.3束线
由束绞线芯组成的丝包绕组线。3.1.4束绞线心节距
任意一根单线形成的一个完整螺旋的轴向长度。3.2符号
d：导体直径.mm；
D：丝包线成品外径，mm；
S：丝包线导体截面积,mm°
3.3代号
3.3.1系列代号
单丝包绕组线
双丝包绕组线·
中华人民共和国机械电子工业部1989-03-10批准1990-01-01实施

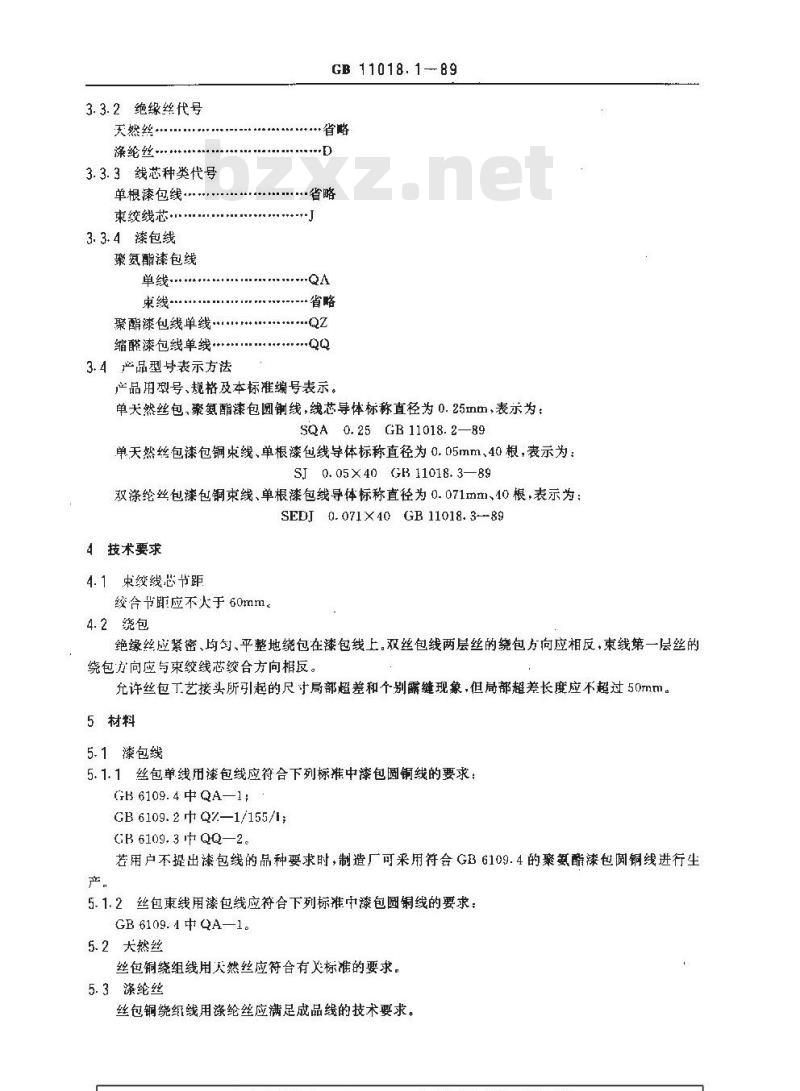

3.3.2绝缘丝代号
天然丝
涤纶丝
3.3.3线芯种类代号
单根漆包线
束绞线芯
3.3.4漆包线
聚氨酯漆包线
单线…
束线-
聚漆包线单线·
缩醛漆包线单线
3.4产品型号表示方法
GB 11018. 1-- 89
·省略
·省略
产品珀型号、规格及本标准编号表示。单天然丝包，聚氨酯辣包圆线，线芯导体标称直径为0.25mm，表示为：SQA0.25GB 11018.2—89
单天然丝包漆包铜束线、单根漆包线导体标称直径为0.05mm、40根，表示为：SJ0.05X40GB11018.3-89
双涤纶丝包漆包铜束线、单根漆包线导体标称直径为0.071mm、10根，表示为：SEDT 0.071X40GB 11018.3-89
4技术要求
4.1束绞线心节距
绞合节距应不大于 60mm。
4.2绕包
绝缘丝应紧密、均匀、平整地绕包在漆包线上。双丝包线两层丝的绕包方向应相反，束线第一层丝的绕包力向应与束绞线芯绞合方向相反。允许丝包工艺接头所引起的尺寸局部超差和个别露缝现象，但局部超差长度应不超过50mm。5材料
5.1漆包线
5.1.1丝包单线用漆包线应符合下列标推中漆包圆铜线的要求：GB 6109. 4 中QA—1 :
GB 6109. 2 巾 Q—1/155/l:
GB 6109. 3 巾 QQ—2。
若用户不提出漆包线的品种要求时，制造厂可采用符合GB6109.4的聚氨酯漆包阅铜线进行尘产，
5.1.2丝包束线用漆包线应符合下列标准中漆包圆铜线的要求，GB 6109.1中QA—1。
5.2大然丝
丝包铜绕组线用天然丝应符合有关标准的要求。5.3涤纶丝

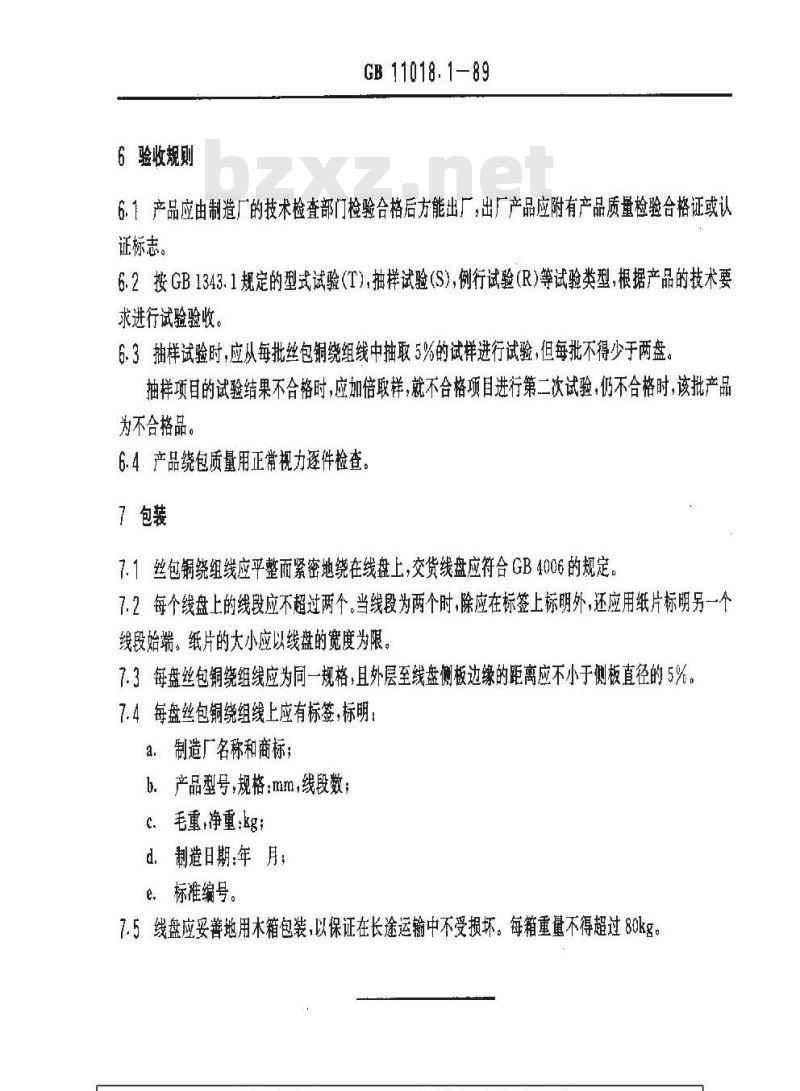

丝包铜绕组线用涤纶丝应满足成品线的技术要求。6验收规则
GB 11018.1-89
6.1产品应由制造厂的技术检查部门检验合格后方能出厂，出厂产品应附有产品质量检验合格证或认证标志。
6.2按GB1343.1规定的型式试验(T),抽样试验(S),例行试验(R)等试验类型，根据产品的技术要求进行试验验收。
6.3抽样试验时，应从每批丝包铜绕组线中抽取5%的试样进行试验，但每批不得少于两盘。抽样项目的试验结果不合格时，应加倍取样，就不合格项目进行第二次试验，仍不合格时，该批产品为不合格品。
6.4产品绕包质量用正常视力逐件检查。7包装
7.1丝包铜绕组线应平整而紧密地绕在线盘上，交货线盘应符合GB4006的规定。7.2每个线盘上的线段应不超过两个。当线段为两个时，除应在标签上标明外，还应用纸片标明另一个线段始端。纸片的大小应以线盘的宽度为限。7.3每盘丝包铜绕组线应为同一规格，且外层至线盘侧板边缘的距离应不小于侧板直径的5%7.4每盘丝包铜绕组线上应有标签，标明a：制造厂名称和商标；
b.产品型号，规格：mm,线段数；c．毛重，净重：kg;
d．制造日期：年月；
e．标准编号。下载标准就来标准下载网
7.5线盘应妥善地用木箱包装，以保证在长途运输中不受损坏。每箱重量不得超过80kg。
