【国家标准(GB)】 机床电器可靠性通则

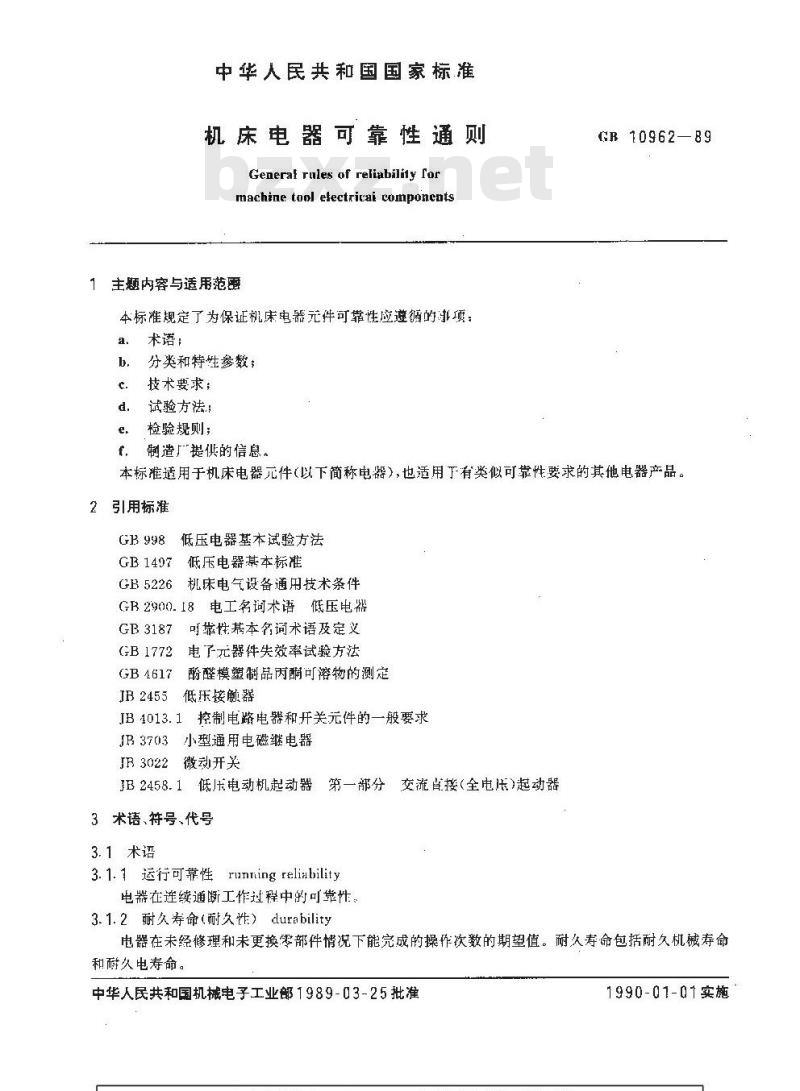

中华人民共和国国家标准
机床电器可靠性通则
General rules of reliabilily Tormachine tool electritai componcnts主题内容与适用范
本标准规定了为保证床电器元件可靠性应遵循的非项：a.
术语：
分类和特性参数；
技术要求；
试验方法；
检验规则；
制造广提供的信息。
GR 10962—89
本标准适用于机床电器元件（以下简称电器），也适用下有类似可靠性要求的其他电器产品。引用标准
GB 998
GB 1407
GB 5226
低压电器基本试验方法
低压电器基本标准
机床电气设备通用技术条件
GB2900.18电工名词术语低压电器GB 3187
GB 1772
GB4617
JB2455
可靠性基本名词术语及定义
电了元器件失效率试验方法
酚醛模塑制品丙酮可溶物的测定低压接触器
控制电路电器和开关元件的一般要求JB3703
JR3022
小型通用电磁继电器
微动开关
B 2458. 1
低压电动机起动器
3术语、符号、代号
3.1术语
交流直接(全电压)起动器
第一部分
running reliability
3.1.1运行可靠性
电器在连续通断工作过程中的可靠性3.1.2耐久寿命（耐久性）durability电器在未经修理和未更换零部件情况下能完成的操作次数的期望值。耐久寿命包括耐久机碱寿命和耐久电寿命。
中华人民共和国机械电子工业部1989-03-25批1990-01-01实施
3.1.3可靠度reliability
GB 10962—89
电器在规定的条件和规定的时间内，完成规定功能的概率。3.1.4可靠寿命Q-perctntlife
给定的可靠度所对应的时间（次数），一般指对应于高可靠度的寿命。3.1.5接触失效cuutart failure机械上互相接触的触头，压降超过规定值。3.1.6失效率failure rate
工作到某时刻寿命尚未结束的产品，在该时刻后单位时间内发生接触失效的概率。3.1.7信度confidencelevel
电器的真实失效率或可靠度等于规定的指标时被判为不合格的概率。3.1.8额定最低工作电压，额定最小工作电流Iated minimnuml operatianal vultagc,ratc:d mininumaperational current
电器能保证接触失效率不大于规定值的最低电压和最小电流。3.1.9控制变电器的额定短时容量raled short-timecapacity输出电压不低于规定值的短时负载容量额定值。3.2符号
1a——AC3使用类别额定工作电压为380V条件下的额定工作电流：I.——AC4使用类别额定工作电压为380V条件下的额定工作电流。注：本标准未规定的术语、符号、代号，可参照GB1497,GB 2900,18,GB 3187和GB52264分类和特性参数
4.1分类
4.1.1按可靠性水平分
4.1.1.1较高级较高级电器必须符合本标准的全部规定，4.1.1.2普通级所有电器都必须符合本标准对普通级的规定。4.1.2按防油性能分
4.1.2.1-般型（无防油措施）
4.1.2.2防油型在外壳防护等缎代号IP后面加Y来表示，例如：IPY54：4.2特性参数
4.2.1较高级电器的失效率等级如表1。表1失效率等级
最大失效率等级
1x10-6
1×10-:
较高级电器可在产品型号中设计序号后面根据失效率等级及额定最低工作电压，额定最小工作电流按表1、表2加上代号。例如在21 V、10mA条件下失效率等级为W级的较高级JD7I-44型中间继毛器的型号为JDZIWb-44
4.2.2较高级电器控制电路的直流额定最低工作电压和额定最小工作电流，其数值可由表2选定。符
GB 10962—89

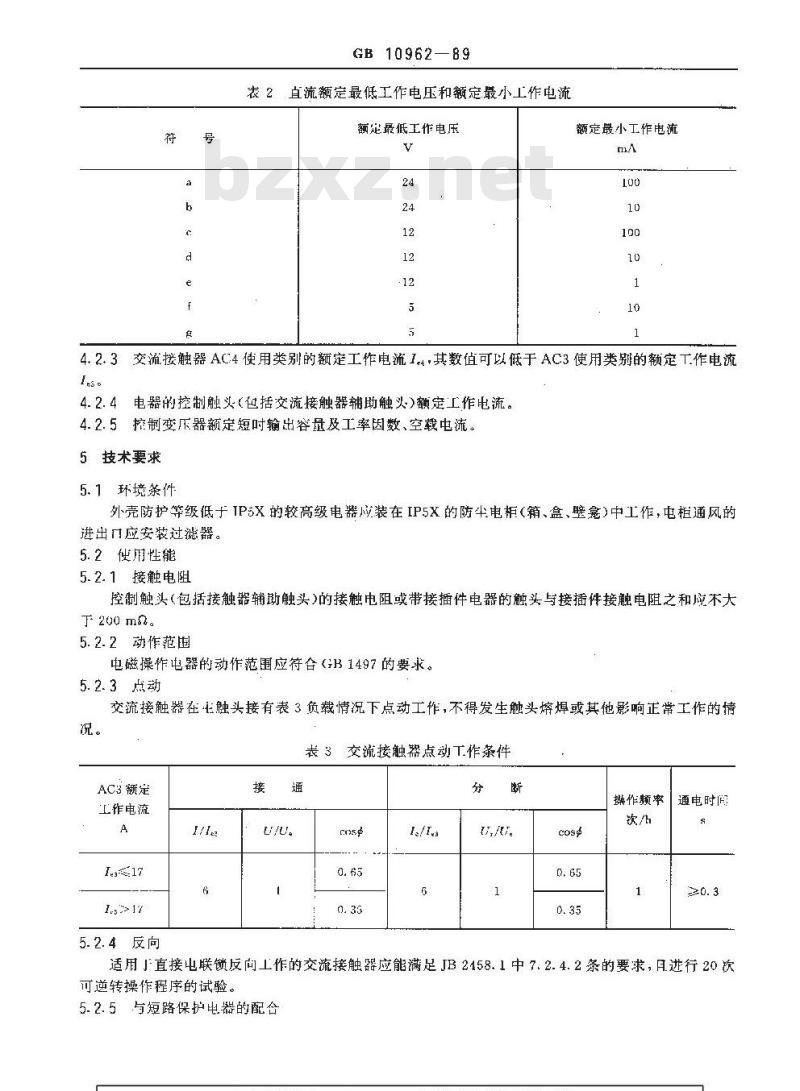

表2直流额定最低工作电压和额定最小工作电流额定最低工作电压
额定最小工作电流
4.2.3交流接触器AC4使用类别的额定工作电流1.其数值可以低于AC3使用类别的额定T作电流Iese
4.2.4电器的控制触头（包括交流接触器辅助触头)额定工作电流。4.2.5控制变压器额定短时输出容量及工率因数、空载电流。5技术要求
5.1环境条件
外壳防护等级低于IP5X的较高级电器应装在IP5X的防尘电柜（箱、盒、壁毫）中工作，电柜通风的进出口应安装过滤器。
5.2使用性能
5.2.1接触电阻
控制触头（包括接触器辅勘触头）的接触电阻或带接播件电器的触头与接插件接触电阻之和应不大于 200 m8。
5.2.2动作范围
电磁操作电器的动作范围应符合（B1497的要求。5.2.3点动
交流接触器在主触头接有表3负载情况下点动工作，不得发生触头熔焊或其他影响正常工作的情况。
表3交流接触器点动T作条件
AC3额定
工作电流
5.2.4反向
Ie/fea
操作颗率
通电时间
适用」直接电联锁反向工作的交流接触器应能满足JB24158.1中7.2.4.2条的要求，日进行20次可逆转操作程序的试验。
5.2.5与短路保护电器的配合
GB10962-89
控制触头在额定限制（熔断）短路电流试验后不允许发生触头熔焊，较高级接触器的制造厂应对允许和不允许发生触头熔焊的两种情况，分别负责推荐主触头的不同短路保护电器的型号及熔断体的额定电流。
5.2.6控制变压器抽头
控制变压器的一次绕组应有土5%的描头。5.2.7控制变压器输出电压
控制变压器在-次绕组的中间抽头加以额定电压情况下输出电压应满足下列要求：a.控制绕组空载输出电压应不大于1.1倍额定值；b。控制绕组接以额定短时容量及功率因数的负载，其他二次绕组满载时，控制绕组输出电压应不小于0.95倍额定值。
5.2.8控制变压器空载电流
控制变压器在1.1倍额定电压下的空载电流值应不大丁产品标准的规定。5.3运行可靠性
5.3.1普通级有触点控制电器应规定可靠电寿命、耐久电寿命和耐久机械寿命：普通级电磁铁类电器应规定可靠机械寿命和耐久机械寿命。5.3.2较高级有触点控制电器除满足5.3.1条规定外，还应规定可靠机械寿命和控制触头接触失效率。
5.4接线、接管与安装
5.4.1接线端子连接导线的能力
有接线端子的产品标准应规定：同时接到接线端上的最多根数，a.
b。最小和最大截面积。控制触头能连接的最小导线截面积应符合GB5226的规定：℃，导线端上的接线头型号规格。电器如采用瓦形垫圈，则导线应装用管状接线头。5.4.2瓦形垫圈机械性能免费标准bzxz.net
较高级电器的瓦形垫圈在孔的轴线力向承受压力后，其高度的总变形和剩余变形应符合表4的规定。
表4瓦形垫圈机械性能
配用螺钉直径
5.4.3接线端子耐扭矩强度
余变形
接线螺钉承受表5所列扭矩后，应不发生螺钉头上的槽永久变形、螺纹滑牙，压线件明显永久变形、接线端子或相郓零件损坏.
螺钉直径
GB10962—89

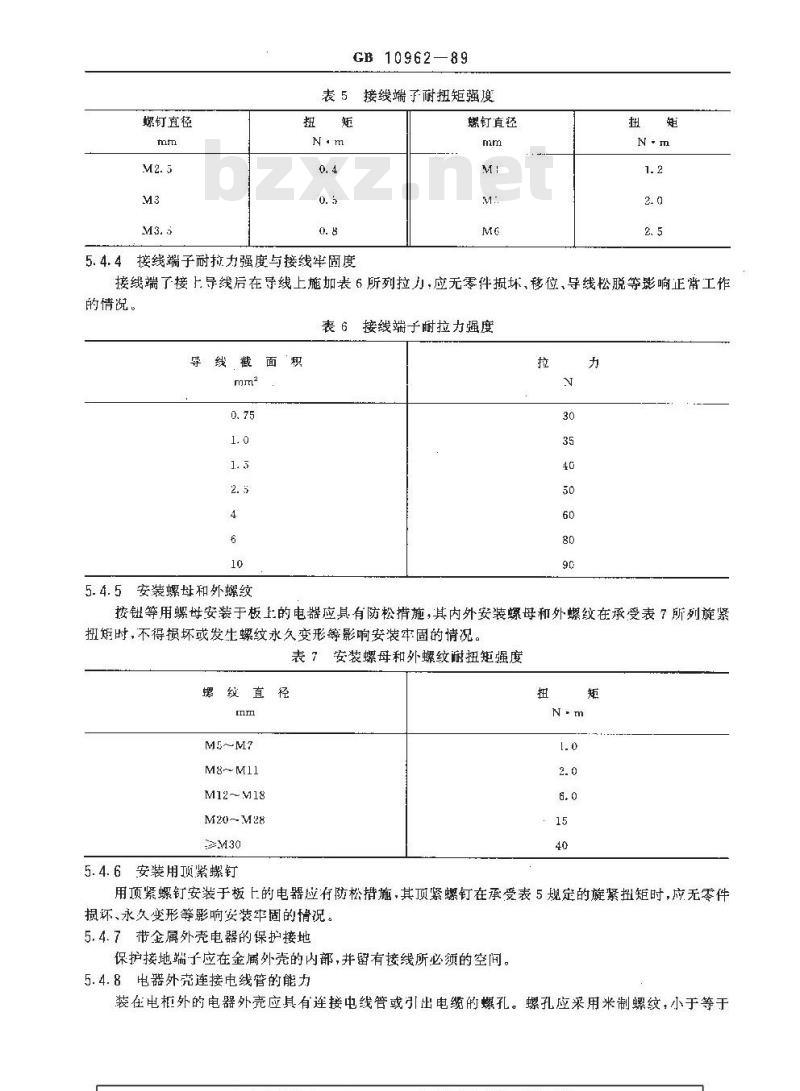

表5接线端了耐扭矩强度
5.4.4接线端子耐拉力强度与接线牢固度螺钉直径
接线端了接上导线后在导线上施加表6所列拉力，应无零件损坏，移位、导线松脱等影响正常工作的情说。
表6接线端子耐拉力强度
导线截面积
5.4.5安装螺母和外螺纹
按钮等用螺母安装于板上的电器应具有防松措施，其内外安装螺母和外螺纹在承受表7所列旋紧扭矩时，不得损坏或发生螺纹永久变形等影响安装牢固的情况，表7安装螺母和外螺纹耐扭矩强度螺纹直径
M5～M?
M8~M11
M12~M18
M20--M28
5.4.6安装用顶紧螺钉
用顶紧螺钉安装于板上的电器应有防松措施，其顶紧螺钉在承受表5规定的旋紧扭矩时，应无零件损坏、永久变形等影响安装牢固的情况。5.4.7带金属外壳电器的保护接地保护接地端子应在金属外壳的内部，并留有接线所必须的空问。5.4.8电器外壳连接电线管的能力装在电柜外的电器外壳应具有连接电线管或引出电缆的螺孔。螺孔应采用米制螺纹，小于等于GB 10962—89
M24的螺纹，其螺距为1.5mm，大于等于M27的螺纹其螺距为2mm。5.5防油性能
防油型密封件应选用耐老化和抗端变的材料，油不得侵入电器的密封部分。5.6材料与理化性能
5.6.1铁心极面防锈油
铁心极面防锈油不得采用防锈脂、溶剂稀释型防锈油或用溶剂等防锈油进行稀释。5.6.2酚醛模塑制件固化度
酚醛模塑制件的丙酮可溶物含景应不大于电器制造厂的规定。6试验方法
6.1概述
电器在试验前和试验过程中，除产品标准另有规定者外，不允许对被试品进行任何调整、修理或维护，例如清理、擦拭、拆动、润滑、旋紧等。被试品应按实际使用时的完整成套状态进行试验。6.2验证使用性能
6.2.1接触电阻
接触电阻可采取电压表-电流表法在接线端子处测量。有插座的电器应包括插座在内。a.测量电路开路电压 6V、闭路电流1A；b、测量前和测量过程中不得用被试触头接通或分断电流；e.应对所有控制触头进行测，每对触头测量3次，其最大值应不大·于5.2.1条的规定：6.2.2电磁操作电器的动作范围
6.2.2.1交流试验电源
被试电器（不包括牵引电磁铁）的线圈应经过变压器接于控制电源。控制电源电压应符合GB1197和产品标准的规定。变压器控制绕组在空载时输出电压应不人手试验电压，在通以被试电器线圜起动电流时应不人于试验电压的0.95倍。6.2.2.2直流试验电源
除产品标准另有规定者外，应采用单相全波整流电源，并不得采取滤波措施。6.2.2.3等效冷态动作电压
如用等效冷态动作电压进行出厂试验，刚必须对每种规格产品进行等效性验证试验，直流等效冷态动作电压还应按不网室温分档规定。6.2.3点动试验
点动试验应在线圈控制电源电压为产品标准规定的上限值和下限值条件下各进行10次，每次都应符合 5. 2. 3条的规定。
6.2.4反向试验
6.2.4.1用12台试品组成6对直接电联锁反向工作的可逆交流接触器进行试验。6.2.4.2反向试验按JB2458.1中8.2.5条关于可逆转换试验的规定进行，但应进行20次操作程序。6.2.5与短路保护电器的配合
每台试品应进行额定限制（熔断）短路电流试验3次，每次均应符合5.2.5条的规定。6.3运行可靠性验证
运行可靠性试验方法按有关标准的规定进行。6.4接线、接管与安装验证
6.4.1接线端子连接导线的能力
a，接入最大截面积导线的能力按GB1497的有关规定进行；b，接入最小截面积导线的能力按6.4.4条的规定进行，..com6.4.2.瓦形垫圈机械性能
GB10962—89
瓦死形垫圈机械性能试验可在材料试验机上进行。6.4.3接线端子耐扭矩强度
6.4.3.手试验应在两个接线端子上进行。6.4.3.2每个接线端了接上两根最大截面积导线（带接线头）。6.4.3.3接上和拆下各5次，每次用新的导线。6.4.4接线端广耐拉力强度和接线牢固度6.4.4.1应对每台试品不同人小的接线端了各两个进行试验。6.4.4.2每个接线端子分别接上装有接线头的下列导线进行次试验。a.最人截面积导线两根；
b.允许同时接上的最大与最小截面积导线各根；c最小截面积导线根。
6.4.4.3按表5规定的扭矩旋紧，逐渐加上衣6规定的拉力，保持1 min。6.4.5安装螺母和外螺纹强度
每台试品装匕、拆下各5次,均应符合5. 4.5条单规定。6.4. 6安装用项紧螺钉强度
每台试品在产品标准规定的厚和薄安装板上装上，拆下各5软，均应符合5.4.6条的规定。6.5防油性能验证
6.5.1问电器外壳最易进油的一个或数个部位(连接电线导管处除外)以0.5L/h的速率滴下煤油，持续 48 h.
6.5.2试验过程中电器以额定操作频率无负载动作。6.6材料和理化性能试验
6.6.1酚醛模塑制品的丙酮可溶物含景接GB4617进行测定，应从模制件最厚处采样。7检验规则
7.1检验分类
电器的检验分类按GB1497的规定。7.2型式检验
7. 2. 1型式检验项目
型式检验应包括本标准第5章和GB1497的有关项目及产品标准规定的项月。7.2.2型式检验代表品
产品标准应舰定米进行型式检验的代丧产品，必要时可根据订货方要求在协议书中指定代表产品。
下列产品不能五相代表：
a.主要特性参数不同的电器；
b.百流操作、交流操作和内部整流式电器；、不同延时型式的时间继电器，对于术被定为代表产品的其他所有产品，产品标准应规定型式检验应进行的检验项目。7.3定期检验
7.3.1定期检验项目与周期
普通级产品的可靠电寿命（电磁铁类产品则为可靠机械寿命）、较高级产品的可靠电寿命、可靠机械寿命、接触失效率每年检验一次。定期检验的其他项目与固期由产品标准规定。GB10962-89
第一次定期检验应在生产车间，由适用于成批生产的技术文件、加工设备、工艺工装，检验手段首次制造的批量产品中抽样进行
7.3.2定期检验代表产品
产品标准应规定定期检验的代表产品，其代表产品可少于型式检验.对于未被定为代表产品的其他所有产品，产品标准应规定定期检验应进行的检验项目。7.3.3检验报告
7.3.3.1按检验委托单进行的检验不得中途取消，必须提出正式报告。检验不合格时不得从未经改进的产品中再行抽试，必须经改进后才能进行下一次检验7.3.3.2检验报告有效期
周期为一年的定期检验项目的合格报告有效期为两年。7.3.3.3报告的签署
检验报告应由检验负责人签署，并附有检验员签署的原始记录。检验员对原始记录的真实性负责检验负责人对试验方法符合标准及结论的正确性负责。7.3.4不合格品及其处理
定期检验合格报告有效期已满仍无新的检验合格报告，则视该产品为不合格品，必须进行改进并取得检验合格报告后方可出厂，库存产品也必须进行同样改进后方可出厂。7.4出厂检验的项目
出厂检验项目由产品标准规定，其中应包括本标准5.2.1,5.2.2和5.2.9条（如适用时），8制造厂提供的文件、资料
8.1制造厂应提供的文件、资料详见附录A（补充件）。8.2提供资料的方式包括下列各项：.a．产品上的标志；
b.样本，
c，使用说明书，即安装、操作及维护说明书：d、产品说明书，即选择应用说明书，其中应包括附录A中适用于该产品的全部内容。充许几种方式合并为一种资料提供给用户，8.3使用说明书和产品说明书应列为产品鉴定的必备技术文件，GB 10962-89
附录A
制造广提供的资料
(补充件）
A1制造厂除提供GB1497规定的文件、资料外，还应包括下列内容：产品符合的标准名称及代号，包括是否符合本标准；a.
本标准4.2条规定的特性参数；
电器的防扩等级对环境条件的要求，例如对电柜外壳防护等级的要求；对直流控制电源的要求：
交流电磁系统的起动容量与功率因数，吸持容量与功率因数，直流线圈的电阻值：短路保护电器的型号、规格；
可靠电寿命及试验参数、叫靠机械寿命1失效率及试验参数；
接线端子连接导线的能力，包括建议采用的接线头型号、规格：与接线、接管、安装有关的尺寸；交流接触器是否可组成电联锁反向电路：电磁铁的静态吸力-行程特性；
作用行程（微动）开关的撞块运动方向、速度和工作面角度：接线图与接线端子代号；
接触器丰触头的喷弧距离；
用户选用和系统设计所需要的其他信息、数据。附录B
正确使用本标准的说明
(参考件）
B1本标准未作规定的事项，电器应符合GB1497,GB998，GB5226和产品标准的规定。B2对同一事项，本标准和其他标准有不同规定时，电器应符合本标准的规定。附加说明：
本标准由成都机床电器研究所归。本标唯由成都机床电器研究所负责起草。本标准主要起草人刘元洪，参加起草人蔡相庆，杨本龙。
