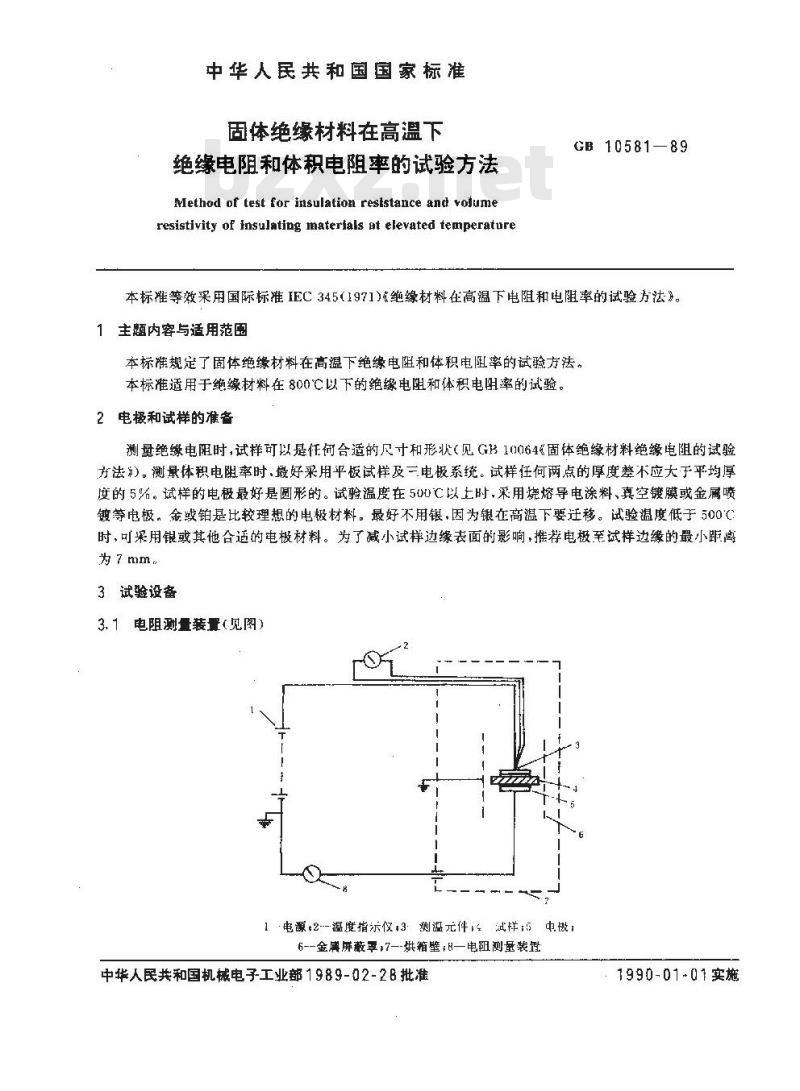

中华人民共和国国家标准
固体绝缘材料在高温下
绝缘电阻和体积电阻率的试验方法Method of test for insulation resistance and voiumeresistivity of insulating materials at elevated temperatureGB10581-89
本标准等效采用国际标准IEC345(1971)绝缘材料在高温下电阻和电阻率的试验方法》。1主题内容与适用范围
本标准规定了固体绝缘材料在高温下绝缘电阻和体积电阻率的试验方法。本标准适用于绝缘材料在800℃以下的绝缘电阻和体积电阻率的试验。2电极和试样的准各
测量绝缘电阻时，试样可以是任何合适的尺寸和形状（见GB10064%固体绝缘材料绝缘电阻的试验方法\）。測量体积电阻率时，最好采用平板试样及一电极系统。试样任何两点的厚度差不应大于平均厚度的5%，试样的电极最好是圆形的。试验温度在500℃以上时，采用烧熔导电涂料、真空镀膜或金属喷镀等电极，金或铂是比较理想的电极材料。最好不用银，因为银在温下要迁移。试验温度低于500时，可采用银或其他合适的电极材料。为了减小试样边缘表面的影响，推荐电极至试样边缘的最小距离为7mm.
3试验设备
3.1电阻测量装量（见图）
1·电源，2--温度指示仪;3测温元件试样;5中做：6--金属屏蔽军;7—-烘箱壁; B—电阻测量装直中华人民共和国机械电子工业部1989-02-28批准1990-01-01实施

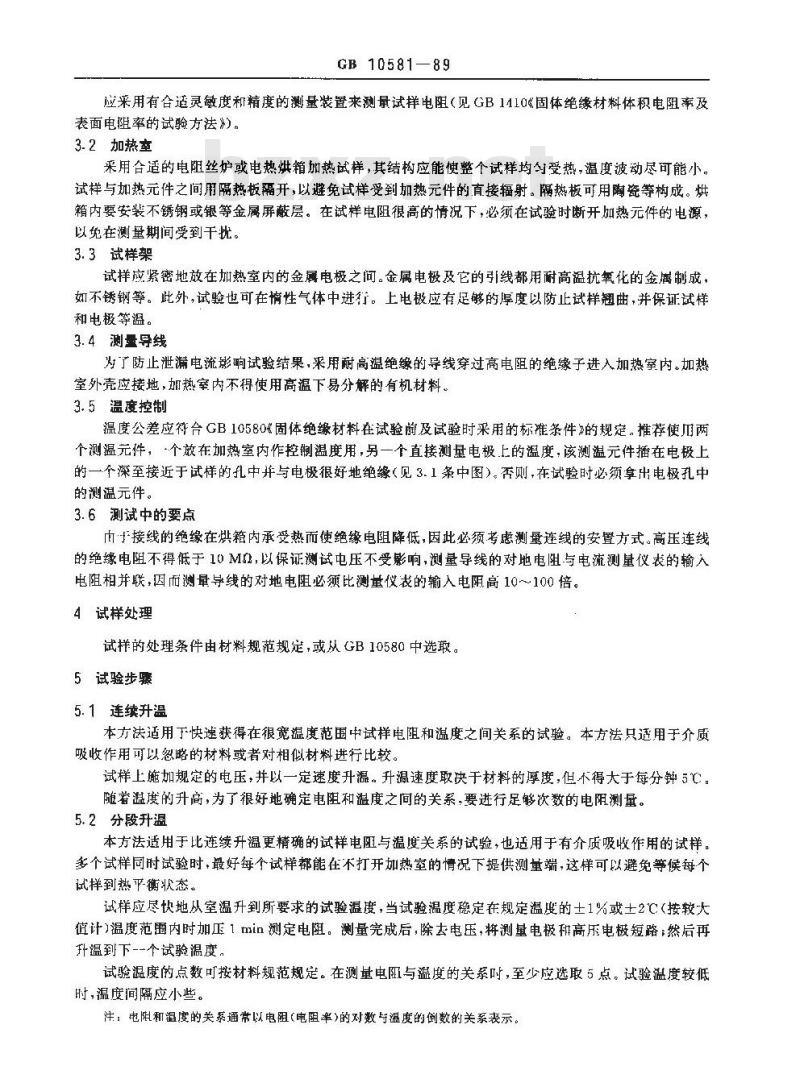

GB 10581—89www.bzxz.net
应采用有合适灵敏度和精度的测量装置来测量试样电阻（见GB1410固体绝缘材料体积电阻率及表面电阻率的试验方法》)。
3.2加热室
采用合适的电阻丝炉或电热烘箱加热试样，其结构应能使整个试样均勾受热，温度被动尽可能小试样与加热元件之间用隔热板隔开，以避免试样受到加热元件的直接辐射。隔热板可用瓷等构成。烘箱内要安装不锈钢或银等金属屏蔽层。在试样电阻很高的情况下，必须在试验时断开加热元件的电源，以免在测量期间受到干扰。
3.3试样架
试样应紧密地放在加热室内的金属电极之问。金属电极及它的引线都用耐高温抗氧化的金属制成，如不锈钢等。此外，试验也可在悄性气体中进行。上电极应有足够的厚度以防止试样翘曲，并保证试样和电极等温。
3.4测量导线
为了防止泄漏电流影响试验结果，采用耐高温绝缘的导线穿过高电阻的绝缘子进入加热室内。加热室外壳应接地，加热室内不得使用高温下易分解的有机材料。3.5温度控制
温度公差应衍合GB10580固体绝缘材料在试验前及试验时采用的标准条件》的规定。推荐使用两个测温元件，个放在加热室内作控制温度用，另一个直接测量电极上的温度，该测温元件插在电极上的一个深至接近于试样的孔中并与电极很好地绝缘（见3.1条中图）。否则，在试验时必须拿出电极孔中的测温元件。
3.6测试中的要点
内于接线的绝缘在烘箱内承受热而使绝缘电阻降低，因此必须考虑测量连线的安置方式。高压连线的绝缘电阻不得低于10M，以保证测试电压不受影响，测量导线的对地电阻与电流测量仪表的输入电阻相并联，因而测量导线的对地电阻必须比测量仪表的输入电阻高10～100倍。4试样处理
试样的处理条件由材料规范规定，或从GB10580中选取。5试验步骤媒
5.1连续升温
本方法适用于快速获得在很宽温度范围中试样电阻和温度之间关系的试验。本方法只适用于介质吸收作用可以忽略的材料或者对相似材料进行比较。试样上施加规定的电压，井以一定速度升温。升温速度取决于材料的厚度，但不得大于每分钟5℃。随着溢度的升高，为了很好地确定电阻和溢度之间的关系，要进行足够次数的电阻测量。5.2分段升温
本方法适用于比连续升温更精确的试样电阻与温度关系的试验，也适用于有介质吸收作用的试样。多个试样同时试验时，最好每个试样都能在不打开如热室的情况下提供测量端，这样可以避免等候每个试样到热乎衡状态。
试样应尽快地从室温升到所要求的试验温度，当试验温度稳定在规定温度的士1%或土2℃（按较大值计）温度范围内时加压1min测定电阻。测量完成后，除去电压，将测量电极科高压电极短路；然后再升温到下--个试验温度。
试验温度的点数可按材料规范规定。在测量电阻与温度的关系时，至少应选取5点。试验温度较低时，温度间隔应小些。
注：电阻和温度的关系通常以电阻(电阻率)的对数与温度的倒数的关系表示。5.3注意事项

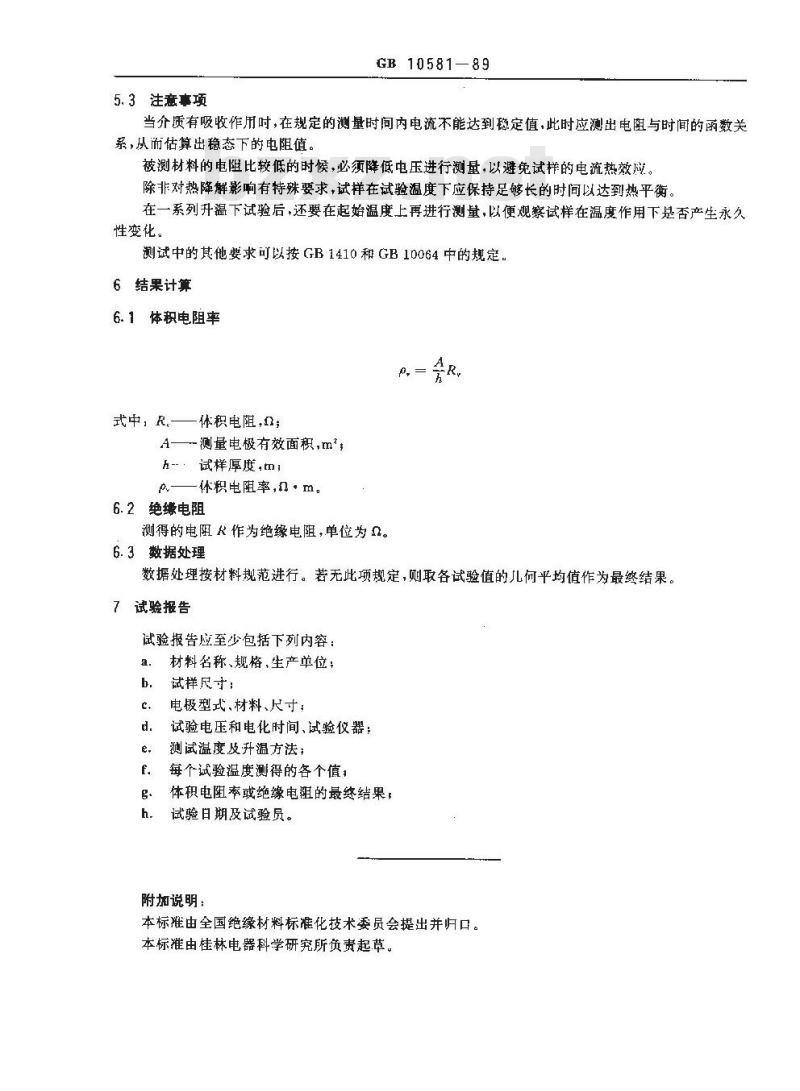

GB 10581—89
当介质有吸收作用时，在规定的测量时间内电流不能达到稳定值，此时应测出电阻与时间的函数关系，从而估算出稳态下的电阻值。被测材料的电阻比较低的时候，必须降低电压进行测量，以避免试样的电流热效应。除非对热降解影响有特殊要求，试样在试验温度下应保持足够长的时间以达到热平衡。在一系列升温下试验后，还要在起始温度上再进行测量，以便观察试样在温度作用下是否产生永久性变化。
测试中的其他要求可以按GB1410和GB10064中的规定。6结果计算
6.1体积电阻率
式中，R体积电阻，；
A—-测量电极有效面积，m\
h-，试样厚度.m,
p体积电阻率,n·m。
6.2绝缘电阻
测得的电阻R作为绝缘电阻，单位为。6.3数据处理
数据处理按材料规范进行。若无此项规定，则取各试验值的儿何平均值作为最终结果。试验报告
试验报告应至少包括下列内容：a.
材料名称、规格、生产单位：
试样尺寸：
电极型式、材料、尺寸；
试验电压和电化时间、试验仪器；测试温度及升温方法；
每个试验温度测得的各个值，
体积电阻率或绝缘电的最终结果，试验日期及试验员。
附加说明：
本标准由全国绝缘材料标准化技术委员会提出并归口。本标准由桂林电器科学研究所负责起草。
