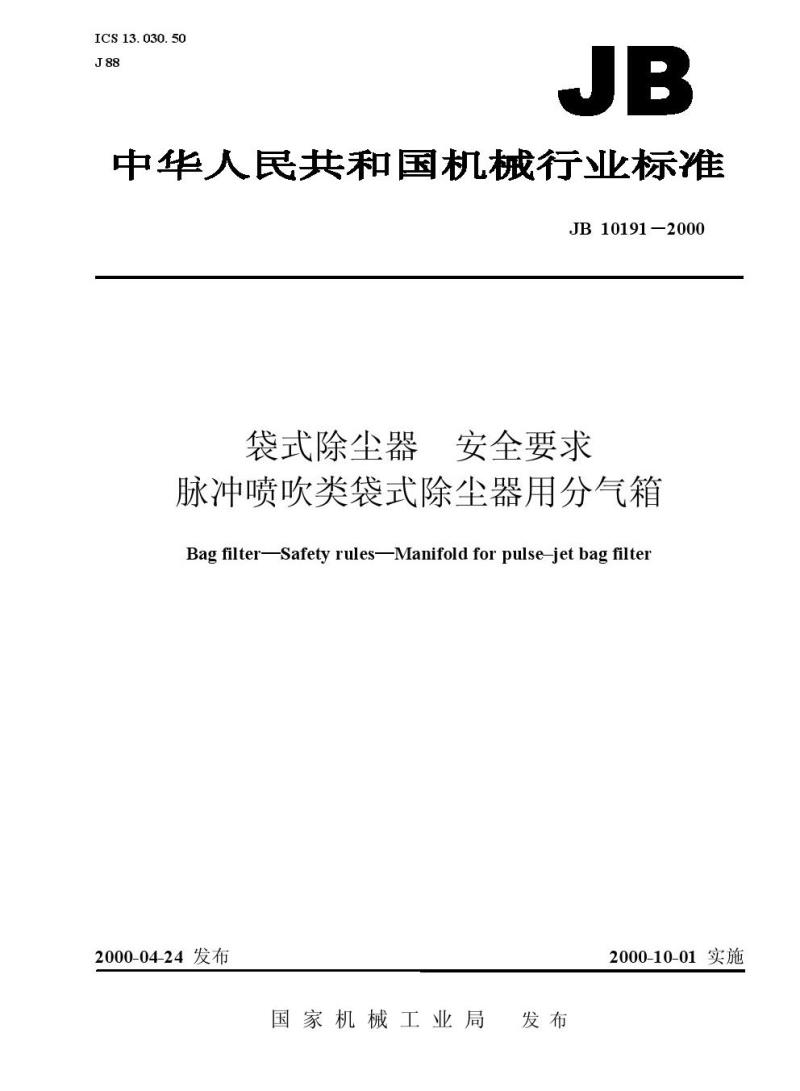

【机械行业标准(JB)】 袋式除尘器 安全要求 脉冲喷吹类袋式除尘器用分气箱

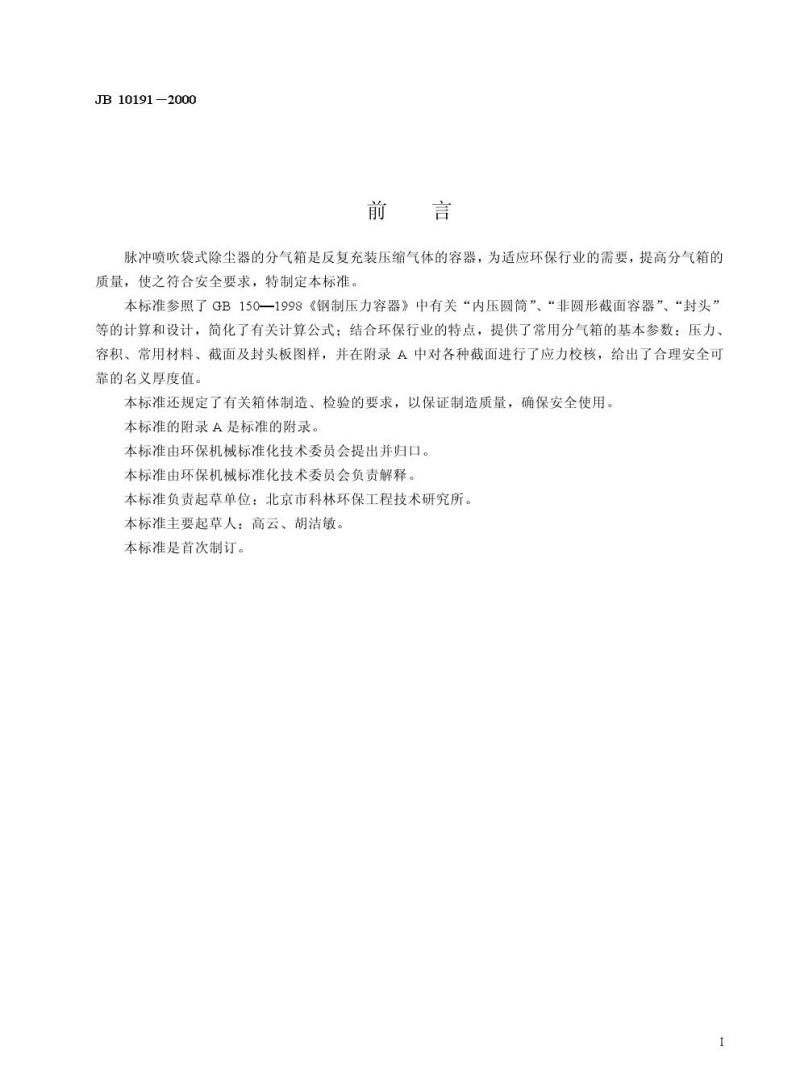

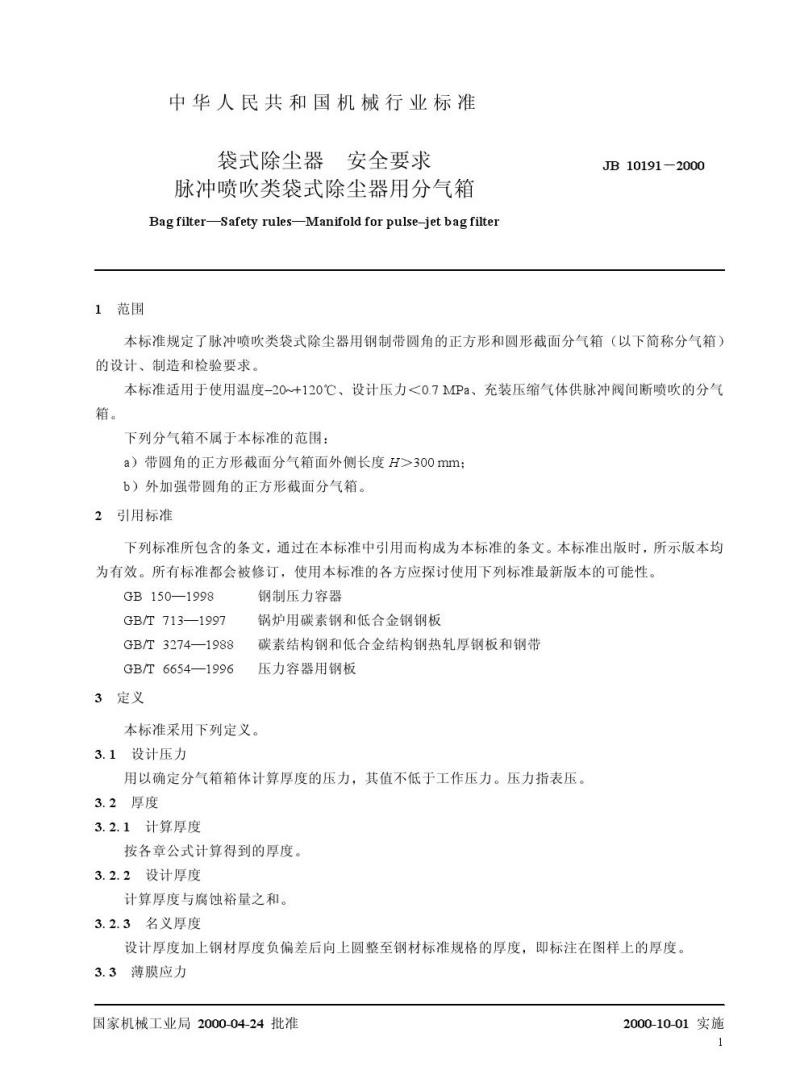

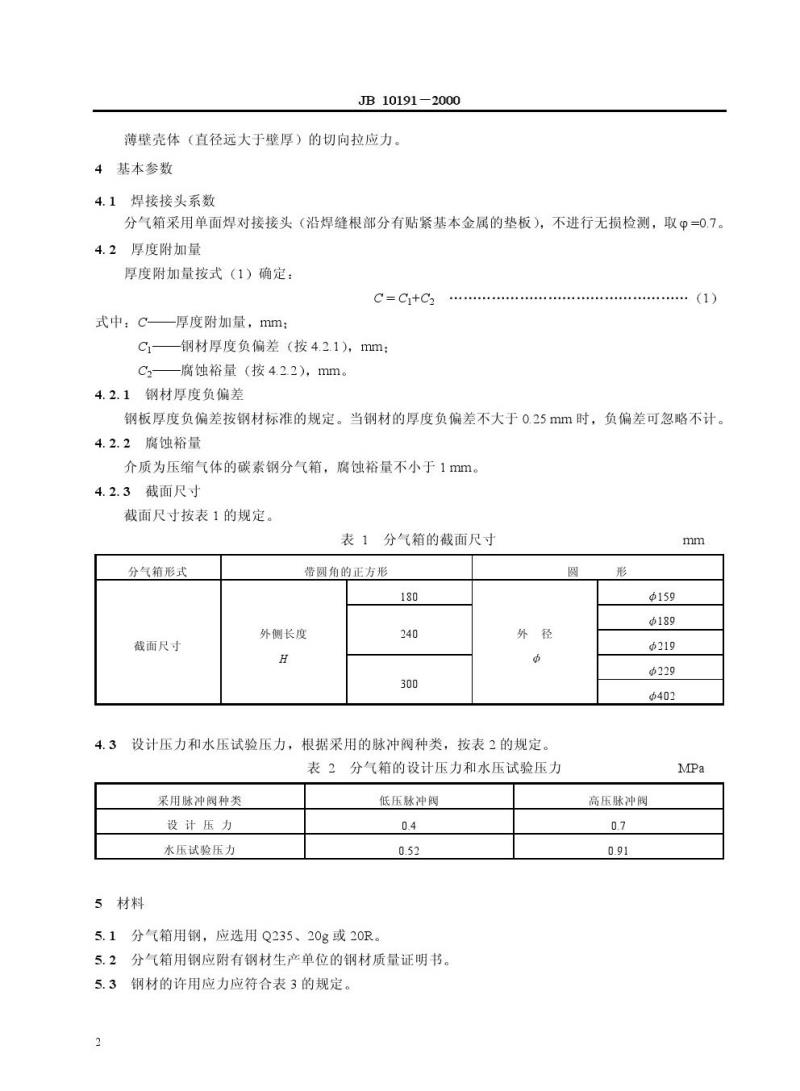

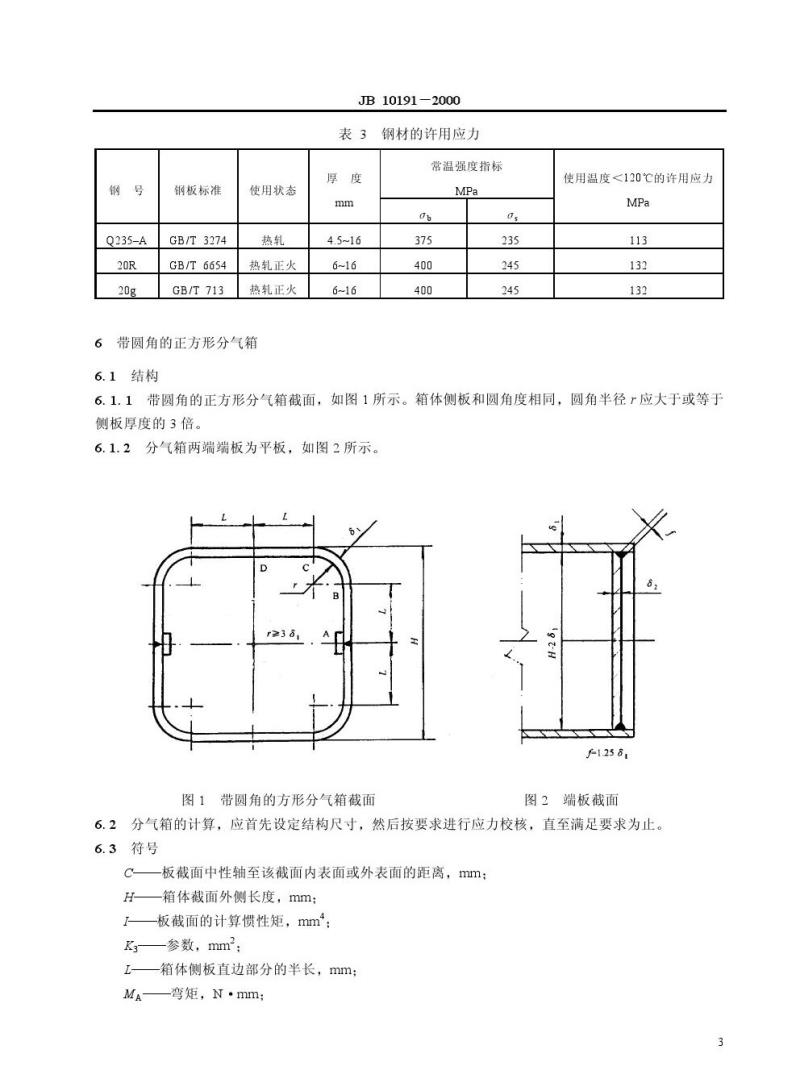

本标准是关于脉冲喷吹类袋式除尘器用分气箱的安全要求，适用于设计压力小于0.7MPa、温度范围为-20~+120℃的环境。该标准主要规定了分气箱的设计、制造和检验要求，并参考了GB150-1998《钢制压力容器》中的相关计算和设计方法。该标准通过附录A对各种截面进行了应力校核，给出了合理安全可靠的名义厚度值，确保了袋式除尘器分气箱在工作中的安全性和可靠性。 本标准由环保机械标准化技术委员会提出，并由北京市科林环保工程技术研究所负责起草。标准的主要起草人包括高云和胡洁敏。 1. 范围 本标准适用于脉冲喷吹类袋式除尘器用钢制带圆角的正方形和圆形截面分气箱（以下简称“分气箱”）。此类分气箱用于温度在-20~+120℃、设计压力小于0.7MPa的环境，且充装压缩气体供脉冲阀进行间断喷吹。 不在本标准范围内的分气箱包括： （a）外侧长度H超过300mm的带圆角正方形截面分气箱； （b）外加强带圆角正方形截面分气箱。 2. 规范性引用文件 本标准引用了以下文件，这些文件的条文通过引用构成了本标准的条文： GB 150—1998 《钢制压力容器》 GB/T 713—1997 《锅炉用碳素钢和低合金钢钢板》 GB/T 3274—1988 《碳素结构钢和低合金结构钢热轧厚钢板和钢带压力容器用钢板》 GB/T 6654—1996 《压力容器用钢材》 3. 定义 3.1 设计压力：用以确定分气箱箱体计算厚度的压力，其值不低于工作压力。压力指表压。 3.2 厚度 3.2.1 计算厚度：按各章公式计算得到的厚度。 3.2.2 设计厚度：计算厚度与腐蚀裕量之和。 3.2.3 名义厚度：设计厚度加上钢材厚度负偏差后向上圆整至钢材标准规格的厚度，即标注在图样上的厚度。 3.3 薄膜应力：薄壁壳体（直径远大于壁厚）的切向拉应力。 4. 基本参数 4.1 焊接接头系数：分气箱采用单面焊对接接头，取焊接接头系数β=0.7。 4.2 厚度附加量：根据公式C=Ci+C2确定。 4.2.1 钢材厚度负偏差：钢材厚度负偏差按钢材标准规定，当钢材的厚度负偏差不大于0.25mm时，负偏差可忽略。 4.2.2 腐蚀裕量：介质为压缩气体的碳素钢分气箱，腐蚀裕量不小于1mm。 4.2.3 截面尺寸：截面尺寸按表1的规定。 表1 分气箱的截面尺寸 分气箱形式 截面尺寸 带圆角的正方形 180mm 240mm 300mm 4.3 设计压力和水压试验压力：根据采用的脉冲阀种类，按表2的规定。 表2 分气箱的设计压力和水压试验压力 分气箱形式 设计压力 水压试验压力 带圆角的正方形 0.4MPa 0.52MPa 5. 材料 5.1 分气箱用钢，应选用Q235、20g或20R。低压脉冲阀的设计压力为0.4MPa，高压脉冲阀的设计压力为0.7MPa。 5.2 分气箱用钢应附有钢材生产单位的钢材质量证明书。 5.3 钢材的许用应力应符合表3的规定。 表3 钢材的许用应力 钢号 许用应力 Q235-A 160MPa 20R 180MPa 20g 190MPa 6. 结构 6.1 分气箱的结构设计应符合本标准的要求，保证其在使用过程中的安全性和稳定性。
