【国家标准(GB)】 农业机械运行安全技术条件 铧式犁

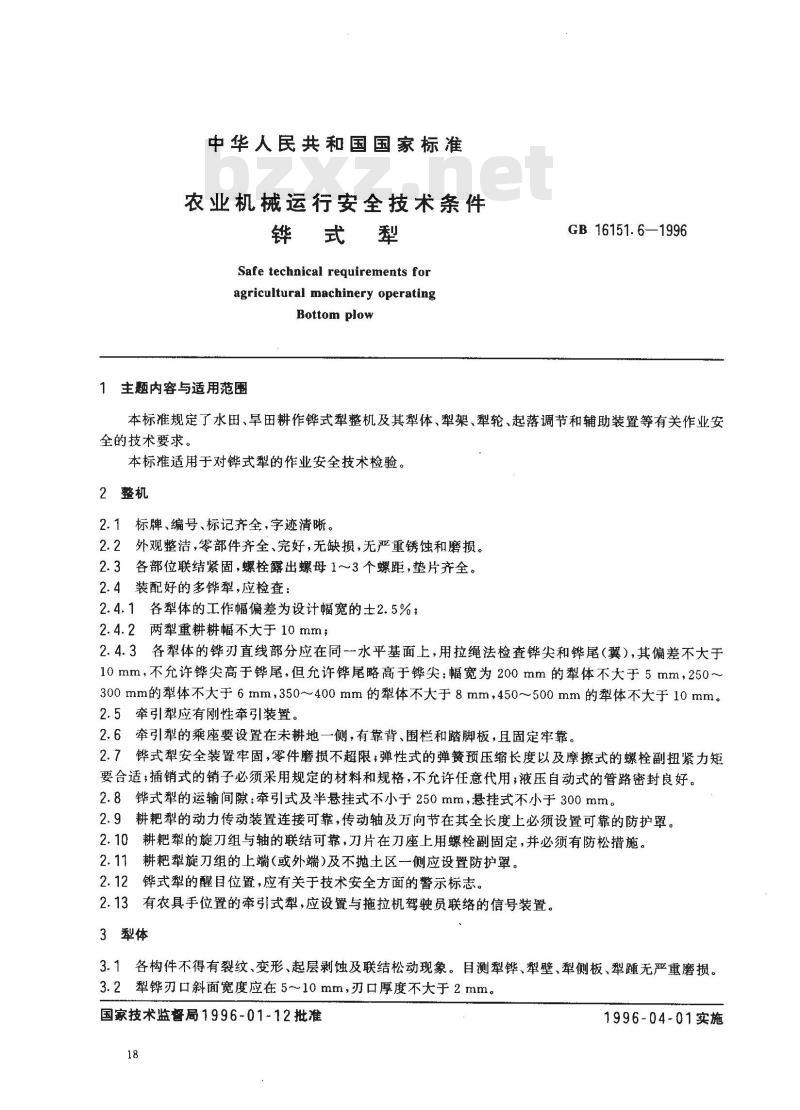

中华人民共和国国家标准
农业机械运行安全技术条件
铧式犁Www.bzxZ.net
Safe technical requirements foragricultural machinery operatingBottom plow
1主题内容与适用范围
GB16151.6—1996
本标准规定了水田、旱田耕作式犁整机及其犁体、犁架、犁轮、起落调节和辅助装置等有关作业安全的技术要求。
本标准适用于对铧式犁的作业安全技术检验。2整机
2.1标牌、编号、标记齐全，字迹清晰。2.2外观整洁，零部件齐全、完好，无缺损，无严重锈蚀和磨损。2.3各部位联结紧固，螺栓露出螺母1～3个螺距，垫片齐全。2.4装配好的多铧犁，应检查：
2.4.1各犁体的工作幅偏差为设计幅宽的士2.5%；2.4.2两型重耕耕幅不大于10mm，2.4.3各体的刃直线部分应在同一水平基面上，用拉绳法检查铧尖和铧尾（翼），其偏差不大于10mm，不允许铧尖高于铧尾，但允许铧尾略高于铧尖：幅宽为200mm的犁体不大于5mm，250~300mm的犁体不大于6mm，350~400mm的型体不大于8mm，450~500mm的型体不大于10mm。2.5牵引犁应有刚性牵引装置。
2.6牵引型的乘座要设置在未耕地一侧，有靠背、围栏和踏脚板，且固定牢靠。2.7式犁安全装置牢固，零件磨损不超限，弹性式的弹簧预压缩长度以及摩擦式的螺栓副扭紧力矩要合适；插销式的销子必须采用规定的材料和规格，不允许任意代用；液压自动式的管路密封良好。2.8铧式犁的运输间隙：牵引式及半悬挂式不小于250mm，悬挂式不小于300mm。2.9耕耙犁的动力传动装置连接可靠，传动轴及万向节在其全长度上必须设置可靠的防护罩。2.10耕粑犁的旋刀组与轴的联结可靠，刀片在刀座上用螺栓副固定，并必须有防松措施。耕耙犁旋刀组的上端（或外端)及不抛土区一侧应设置防护罩。2.11
铧式犁的醒目位置，应有关于技术安全方面的警示标志。2.13有农具手位置的牵引式，应设置与拖拉机驾驶员联络的信号装置。3犁体
3.1各构件不得有裂纹、变形、起层剥蚀及联结松动现象。目测犁、犁壁、犁侧板、犁无严重磨损。3.2犁铧刃口斜面宽度应在5～10mm，刃口厚度不大于2mm。国家技术监督局1996-01-12批准18
1996-04-01实施

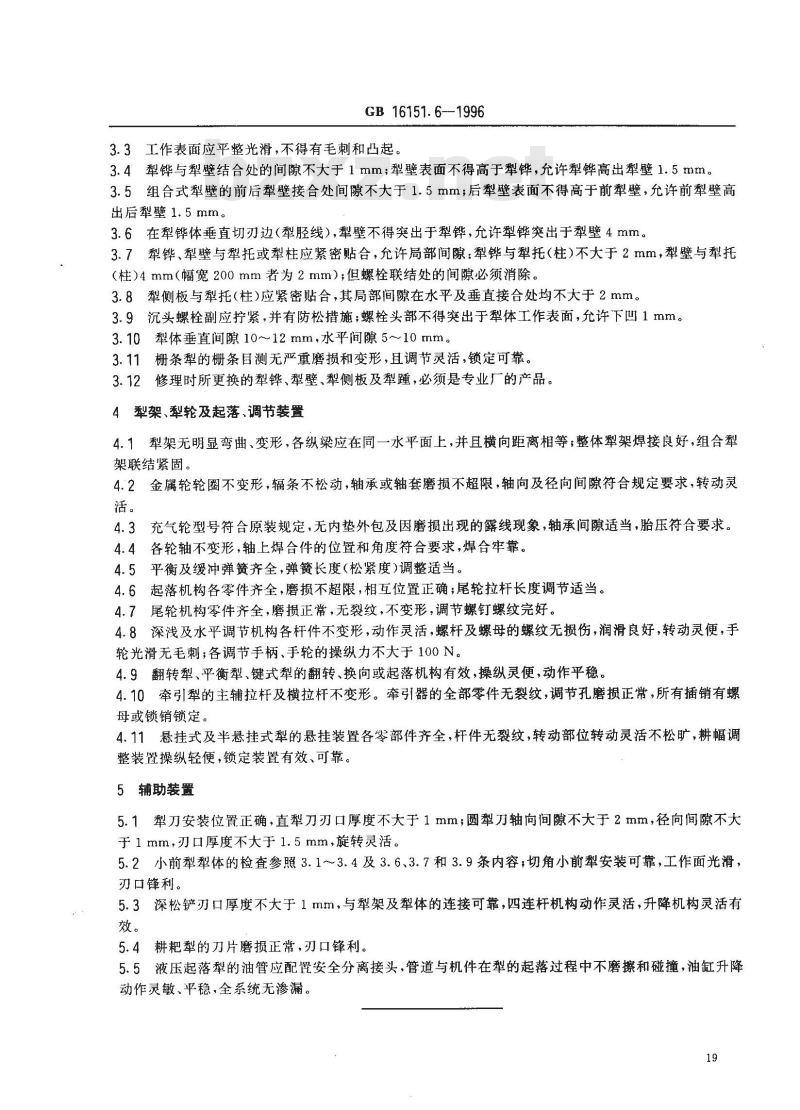

GB16151.6--1996
3.3工作表面应平整光滑，不得有毛刺和凸起。3.4犁铧与犁壁结合处的间隙不大于1mm；犁壁表面不得高于犁铧，允许犁铧高出犁壁1.5mm。3.5组合式犁壁的前后犁壁接合处间隙不大于1.5mm；后型壁表面不得高于前型壁，允许前犁壁高出后犁壁1.5mm。
3.6在犁铧体垂直切刃边（型胫线），犁壁不得突出于犁铧，允许犁铧突出于犁壁4mm。3.7犁铧、犁壁与犁托或犁柱应紧密贴合，允许局部间隙：犁铧与犁托（柱）不大于2mm，犁壁与犁托(柱）4mm（幅宽200mm者为2mm）；但螺栓联结处的间隙必须消除。3.8犁侧板与犁托（柱）应紧密贴合，其局部间隙在水平及垂直接合处均不大于2mm。3.9沉头螺栓副应拧紧，并有防松措施；螺栓头部不得突出于犁体工作表面，允许下凹1mm。3.10犁体垂直间隙10~12mm，水平间隙5~10mm。3.11栅条犁的栅条目测无严重磨损和变形，且调节灵活，锁定可靠。3.12修理时所更换的犁铧、型壁、犁侧板及犁，必须是专业厂的产品。4犁架、犁轮及起落、调节装置
4.1犁架无明显弯曲、变形，各纵梁应在同一水平面上，并且横向距离相等；整体犁架焊接良好，组合犁架联结紧固。
4.2金属轮轮圈不变形，辐条不松动，轴承或轴套磨损不超限，轴向及径向间隙符合规定要求，转动灵活。
4.3充气轮型号符合原装规定，无内垫外包及因磨损出现的露线现象，轴承间隙适当，胎压符合要求。4.4各轮轴不变形，轴上焊合件的位置和角度符合要求，焊合牢靠。4.5平衡及缓冲弹簧齐全，弹簧长度（松紧度）调整适当。4.6起落机构各零件齐全，磨损不超限，相互位置正确；尾轮拉杆长度调节适当。4.7尾轮机构零件齐全，磨损正常，无裂纹，不变形，调节螺钉螺纹完好。4.8深浅及水平调节机构各杆件不变形，动作灵活，螺杆及螺母的螺纹无损伤，润滑良好，转动灵便，手轮光滑无毛刺；各调节手柄、手轮的操纵力不大于100N。4.9翻转犁、平衡犁、键式犁的翻转、换向或起落机构有效，操纵灵便，动作平稳。4.10牵引犁的主辅拉杆及横拉杆不变形。牵引器的全部零件无裂纹，调节孔磨损正常，所有插销有螺母或锁销锁定，
4.11悬挂式及半悬挂式犁的悬挂装置各零部件齐全，杆件无裂纹，转动部位转动灵活不松旷，耕幅调整装置操纵轻便，锁定装置有效、可靠。5辅助装置
5.1犁刀安装位置正确，直犁刀刃口厚度不大于1mm；圆型刀轴向间隙不大于2mm，径向间隙不大于1mm，刃口厚度不大于1.5mm，旋转灵活。5.2小前型犁体的检查参照3.1～3.4及3.6、3.7和3.9条内容；切角小前型安装可靠，工作面光滑，苏口锋利。
5.3深松铲刃口厚度不大于1mm，与犁架及犁体的连接可靠，四连杆机构动作灵活，升降机构灵活有效。
5.4耕耙犁的刀片磨损正常，刃口锋利。5.5液压起落犁的油管应配置安全分离接头，管道与机件在犁的起落过程中不磨擦和碰撞，油缸升降动作灵敏、平稳，全系统无渗漏。19

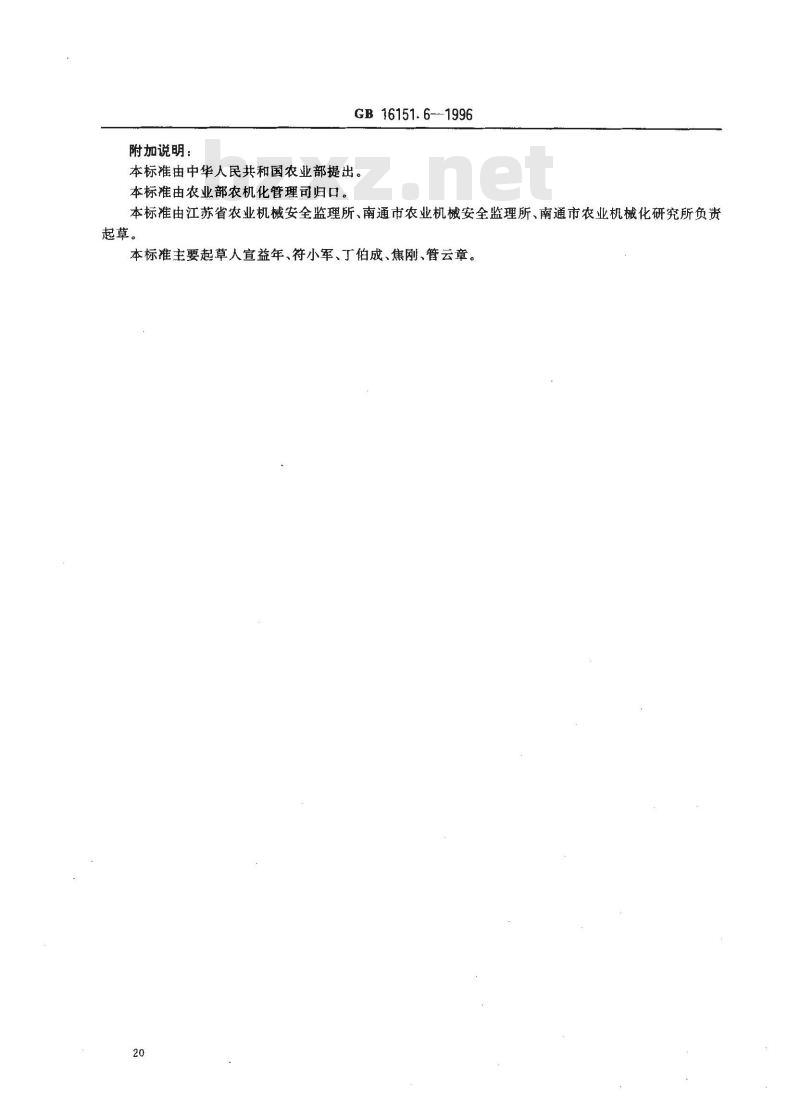

附加说明：
GB16151.6-1996
本标准由中华人民共和国农业部提出。本标准由农业部农机化管理司归口。本标准由江苏省农业机械安全监理所、南通市农业机械安全监理所、南通市农业机械化研究所负责起草。
本标准主要起草人宣益年、符小军、丁伯成、焦刚、管云章。20
