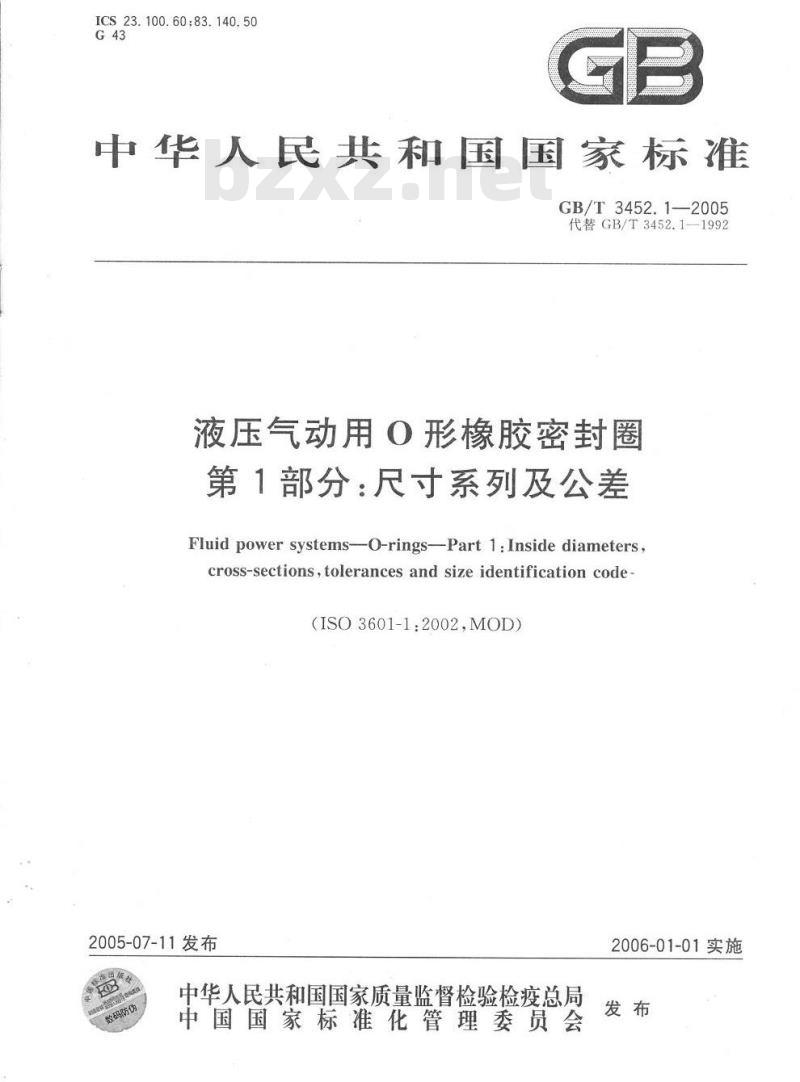

【国家标准(GB)】 液压气动用O形橡胶密封圈第1部分：尺寸系列及公差

ICS23.100.60;83.140.50
中华人民共和国国家标准
GB/T3452.1-—2005
代替GB/T3452.1--1992
液压气动用O形橡胶密封圈
第1部分：尺寸系列及公差
Fluid power systems-O-rings-Part1:Insidediameters,cross-sections,tolerances and size identification code(ISO3601-1:2002,MOD)
2005-07-11发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-01-01实施

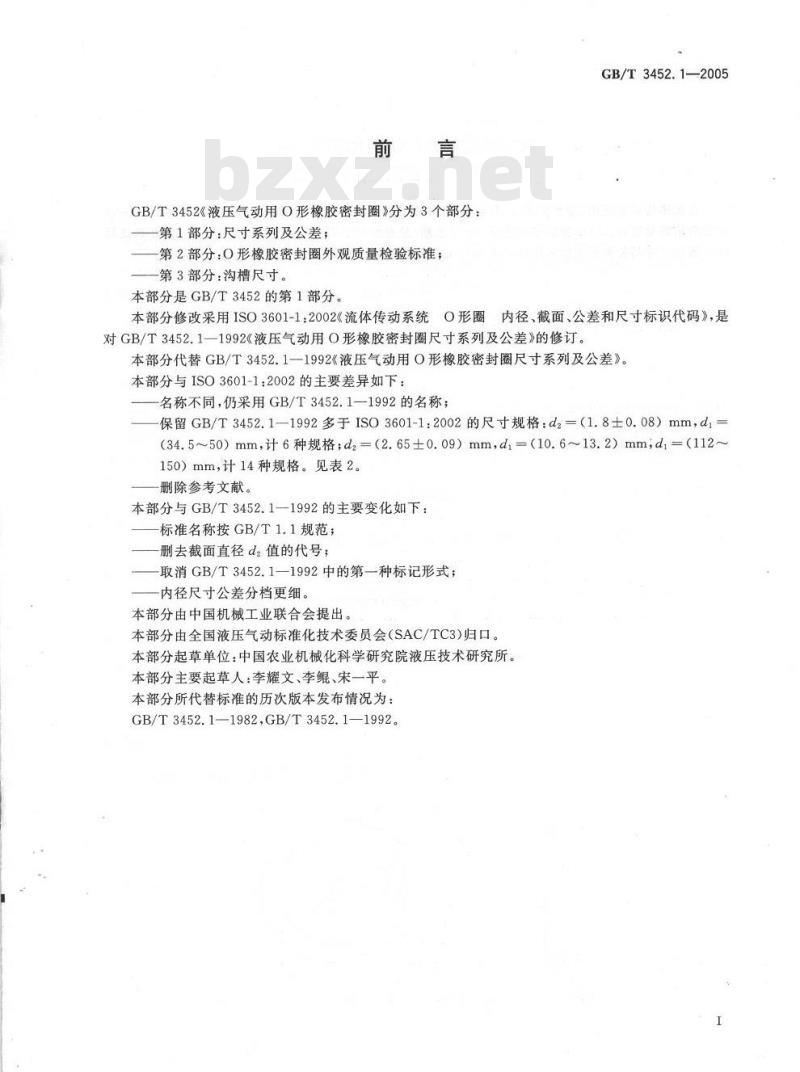

GB/T3452《液压气动用O形橡胶密封圈》分为3个部分：第1部分：尺寸系列及公差：
第2部分：0形橡胶密封圈外观质量检验标准；第3部分：沟槽尺寸。
本部分是GB/T3452的第1部分。
GB/T3452.1—2005
本部分修改采用ISO3601-1：2002《流体传动系统O形圈内径、截面、公差和尺寸标识代码》，是对GB/T3452.1一1992《液压气动用O形橡胶密封圈尺寸系列及公差》的修订。本部分代替GB/T3452.1—1992《液压气动用O形橡胶密封圈尺寸系列及公差》。本部分与ISO3601-1:2002的主要差异如下：名称不同，仍采用GB/T3452.1—1992的名称；保留GB/T3452.1—1992多于ISO3601-1:2002的尺寸规格：dz=（1.8士0.08）mm，d，=（34.5~50）mm，计6种规格；dz=（2.65±0.09）mm，d，=（10.6~13.2）mm，d=（112~150）mm，计14种规格。见表2。删除参考文献。
本部分与GB/T3452.1—1992的主要变化如下：标准名称按GB/T1.1规范；
删去截面直径dz值的代号；
取消GB/T3452.1一1992中的第一种标记形式；内径尺寸公差分档更细。
本部分由中国机械工业联合会提出。本部分由全国液压气动标准化技术委员会（SAC/TC3)归口。本部分起草单位：中国农业机械化科学研究院液压技术研究所。本部分主要起草人：李耀文、李鲲、宋一平。本部分所代替标准的历次版本发布情况为：GB/T3452.1--1982,GB/T3452.1—1992。GB/T3452.1—2005

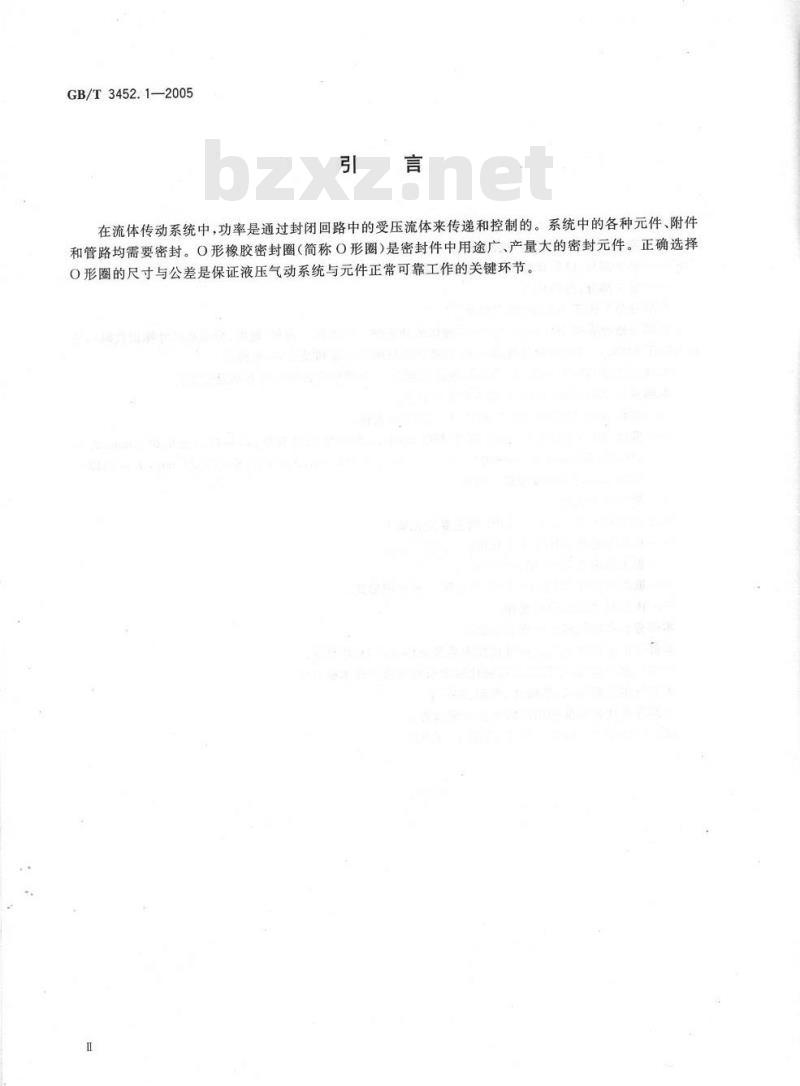

在流体传动系统中，功率是通过封闭回路中的受压流体来传递和控制的。系统中的各种元件、附件和管路均需要密封。O形橡胶密封圈（简称O形圈）是密封件中用途广、产量大的密封元件。正确选择O形圈的尺寸与公差是保证液压气动系统与元件正常可靠工作的关键环节。1范围
液压气动用O形橡胶密封圈
第1部分：尺寸系列及公差
GB/T3452.1—2005

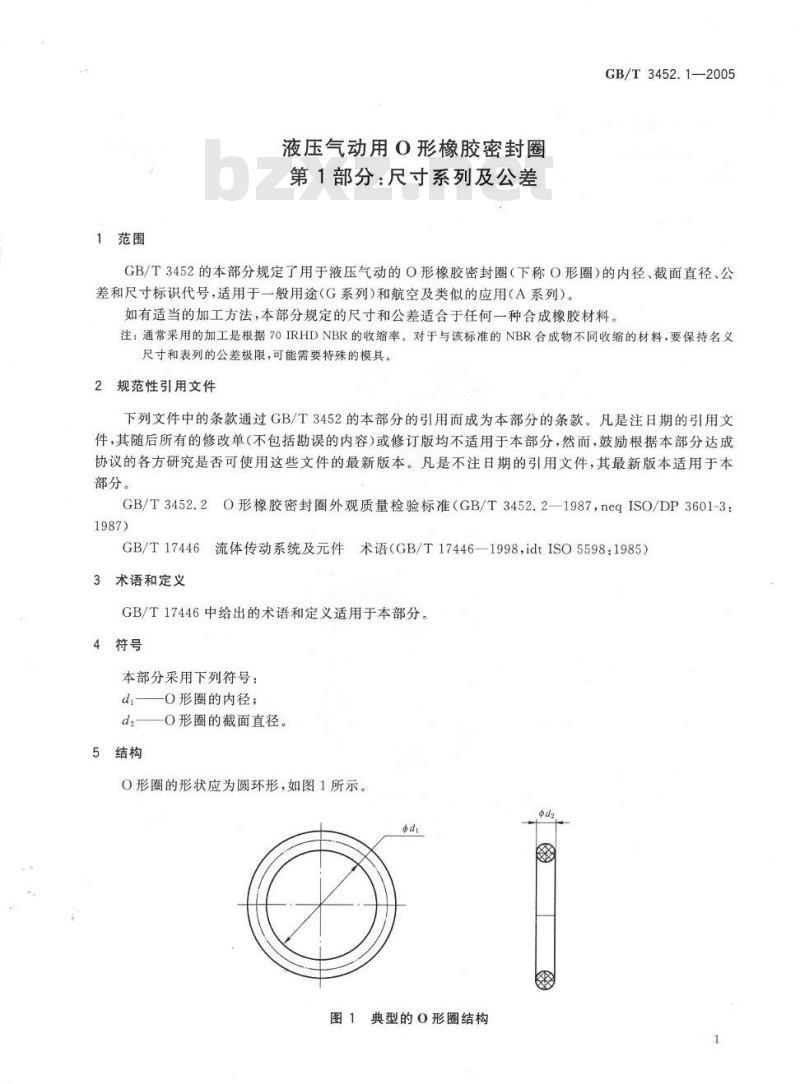

GB/T3452的本部分规定了用于液压气动的O形橡胶密封圈（下称O形圈）的内径、截面直径、公差和尺寸标识代号，适用于一般用途（G系列）和航空及类似的应用（A系列）。如有适当的加工方法，本部分规定的尺寸和公差适合于任何一种合成橡胶材料。注：通常采用的加工是根据70IRHDNBR的收缩率。对于与该标准的NBR合成物不同收缩的材料，要保持名义尺寸和表列的公差极限，可能需要特殊的模具。2规范性引用文件免费标准下载网bzxz
下列文件中的条款通过GB/T3452的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T3452.2O形橡胶密封圈外观质量检验标准（GB/T3452.2—1987，negISO/DP3601-3：1987)
GB/T17446流体传动系统及元件术语（GB/T17446—1998，idtISO5598：1985）3术语和定义
GB/T17446中给出的术语和定义适用于本部分。4符号
本部分采用下列符号：
-O形圈的内径；
dO形圈的截面直径。
5结构
O形圈的形状应为圆环形，如图1所示。dr
典型的O形圈结构
GB/T3452.1—2005

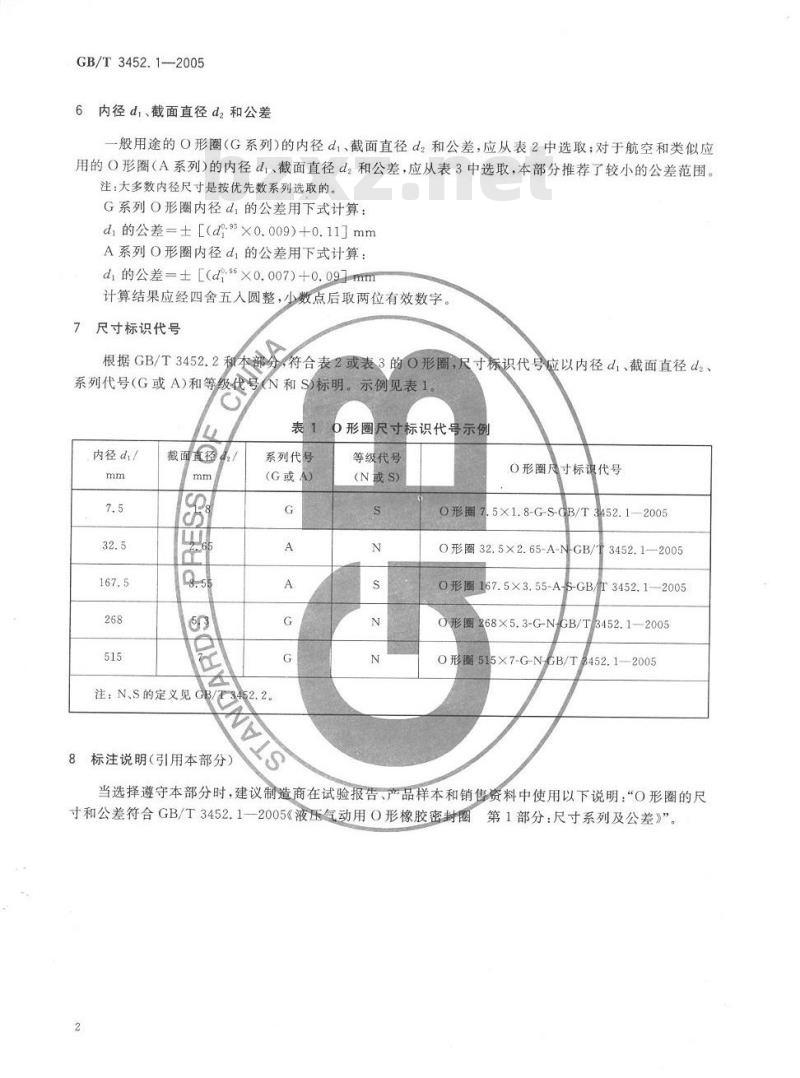

6内径d、截面直径d,和公差
一般用途的O形圈（G系列）的内径di、截面直径d和公差，应从表2中选取；对于航空和类似应用的O形圈（A系列）的内径i、截面直径d和公差，应从表3中选取，本部分推荐了较小的公差范围。注：大多数内径尺寸是按优先数系列选取的。G系列O形圈内径d，的公差用下式计算：d,的公差=士［（do.95×0.009）+0.11]mmA系列O形圈内径d,的公差用下式计算：d,的公差=±［（do.s6×0.007)+0.097mm计算结果应经四舍五入圆整，小数点后取两位有效数字。7尺寸标识代号
根据GB/T3452.2和本部分符合表2或表3的O形圈，尺寸标识代号应以内径di、截面直径d2、系列代号（G或A)和等级代号(N和S)标明。示例见表1。表1
内径di/
截面直径4
系列代号
（G或A)
注：N、S的定义见GB/T3452.2。8标注说明（引用本部分）
0形圈尺寸标识代号示例
等级代号
(N或S)
O形圈尽寸标误代号
O形圈7.5X1.8-G-S-GB/T3452.1-2005O形圈32.5X2.65-A-N-GB/T3452.1-2005O形圈167.5×3.55-A-S-GB/T3452.1-2005O形圈268×5.3-G-NGB/T3452.1-2005O形515X7-G-N-GB/T452.1-2005
当选择遵守本部分时，建议制造商在试验报告、产品样本和销售资料中使用以下说明：“○形圈的尺寸和公差符合GB/T3452.1—2005《液压气动用O形橡胶密封圈第1部分：尺寸系列及公差》”。2
一般应用的O形圈内径、截面直径尺寸和公差（G系列）表2
43.7.0.44
GB/T3452.1—2005
单位为毫米
GB/T 3452.1—2005
142.51.11
147.51.14
152.51.18
157.51.21
162.51.24
167.51.28
172.51.31
177.51.34
182.51.38
表2（续）
单位为毫米
表2（续）
GB/T3452.1—2005
单位为毫米
注：表中×”表示包括的规格。航空及类似应用的O形圈内径、截面直径尺寸和公差（A系列）d
单位为毫米
GB/T3452.1—2005
表3（续）
单位为毫米
注：表中“×”表示包括的规格5.3±
表3（续）
GB/T3452.1—2005
单位为毫米
