【国家标准(GB)】 分离机 型号编制方法

ICS73.120

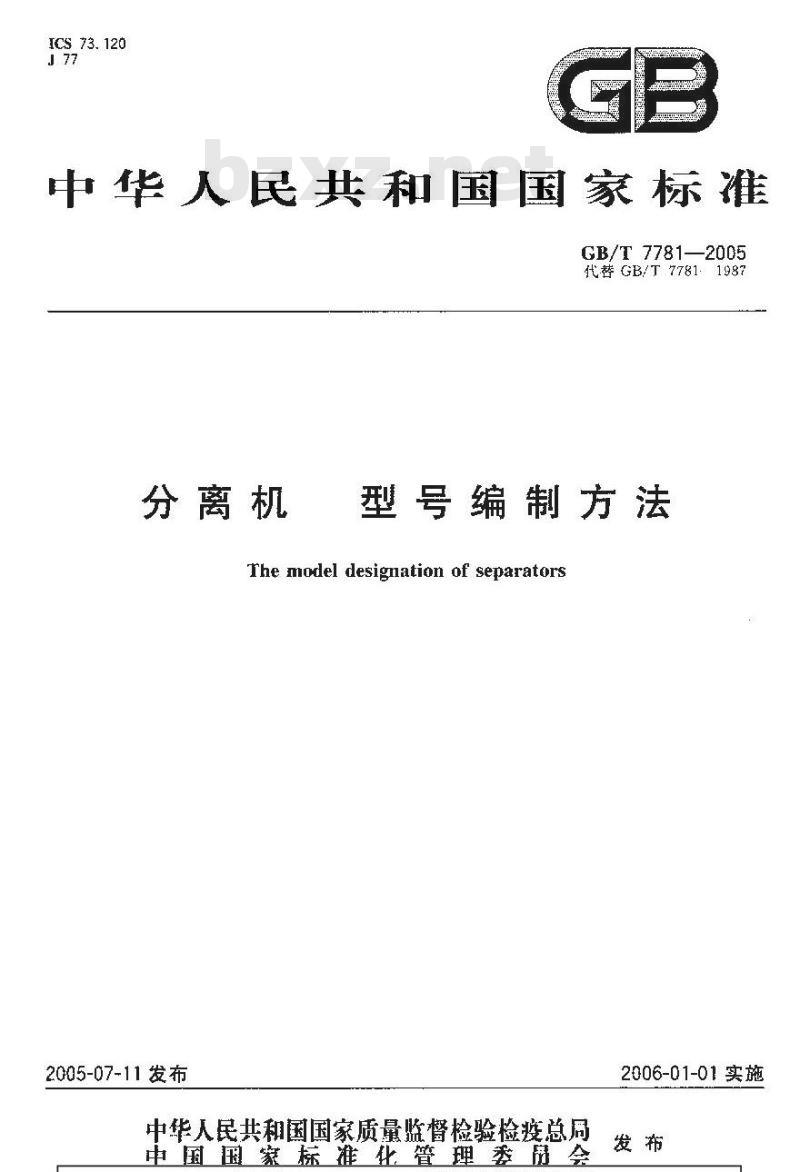

中华人民共和国国家标准
GB/T7781—2005
代替GB/T7781-1987
分离机
型号编制方法
The model designation of separators2005-07-11发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委商会
2006-01-01实施

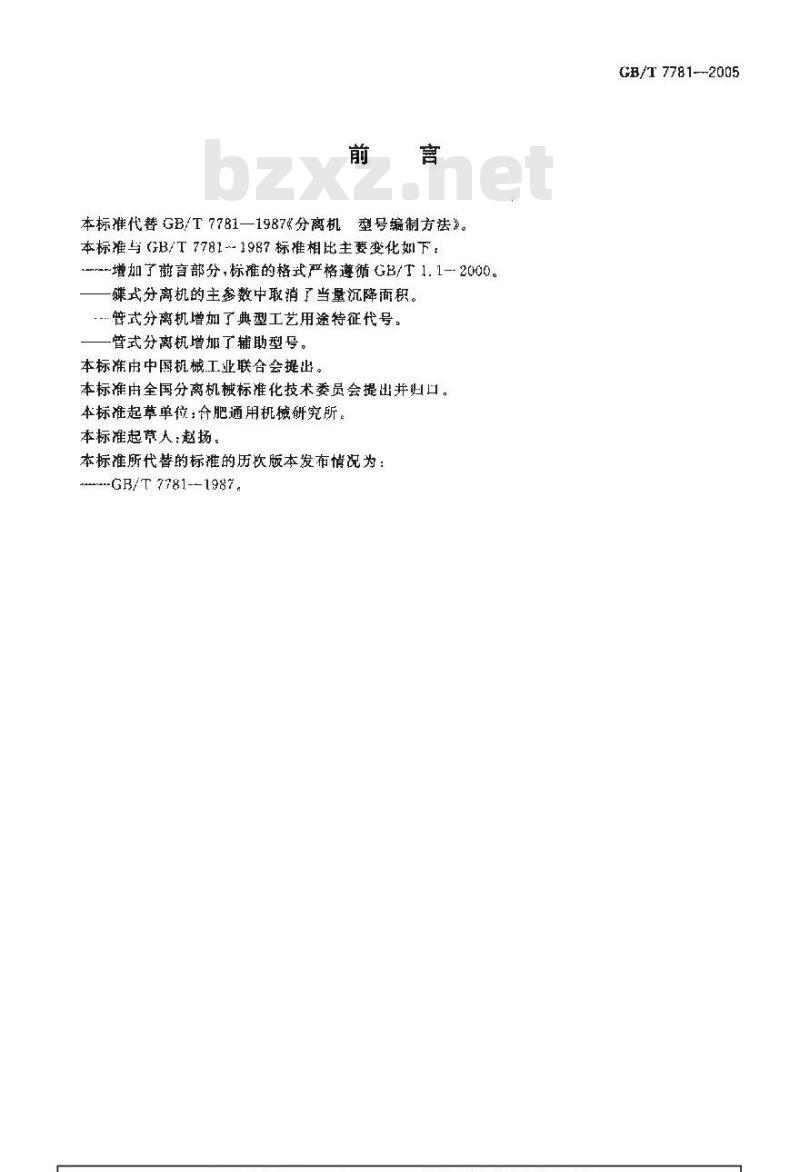

本标准代替GB/T7781—1987分离机型号编制方法》。本标准与GB/T 7781~~1987 标准相比主要变化如下 -~增加了前言部分，标准的格式严格遵循GB/T1.1--2000。媒式分离机的主参数中取消了当量沉降面积。.管式分离机增加了典型工艺用途特征代号。管式分离机增加了辅助型号。
本标准中国机械工业联合会提出。本标准由全国分离机械标准化技术委员会提出并归口。本标准起草单位；合肥通用机械研究所。本标准起草人：赵扬。
本标准所代替的标推的历次版本发布情况为：--GB/T 7781--1987.
GB/T 7781--2005

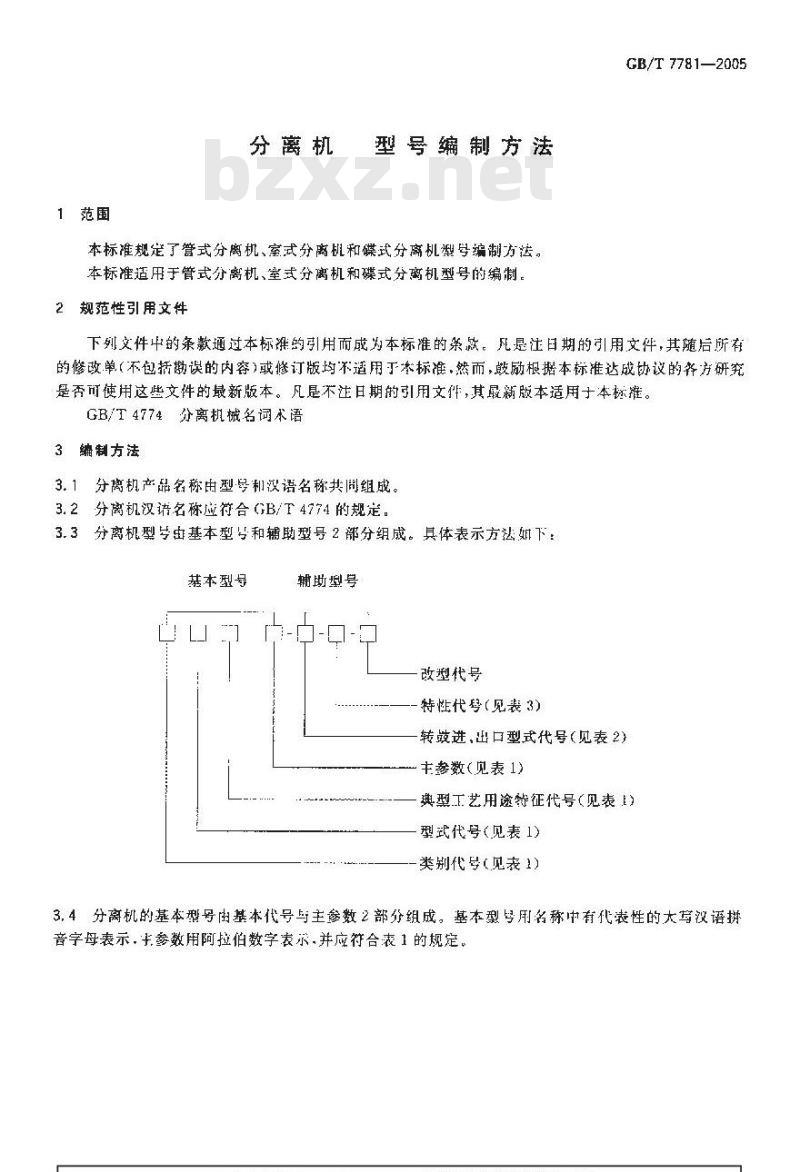

1范围
分离机
型号编制方法
本标准规定了管式分离机、案式分离机和碟式分离机型号编制方法。本标准适用于管式分离机、室式分离机和碟式分离机型号的编制。2规范性引用文件
GB/T 7781—2005
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标推。GB/T4774分离机械名词术语
3缩制方法
3.1分离机产品名称由型号和汉语名称共周组成。3.2分离机汉语名称应符合（B/T4774的规定。3.3分离机型号由基本型号和辅助型号2部分组成。具体表示方法如下：基本型号
辅勘型号
改型代号
特性代（见表3）
转鼓进，出口型式代号（见表2）主参数（见表1)
典型工艺用途特征代号（见表1）型式代号(见表1)
类别代号(见表1)
3.4分离机的基本型号由基本代号与主参数2部分组成。基本型号用名称中有代表性的大笃汉语拼音字母表示，十参数用阿拉伯数字表示.并应符合表1的规定。GB/T77812005
分离机
分离机
分离机

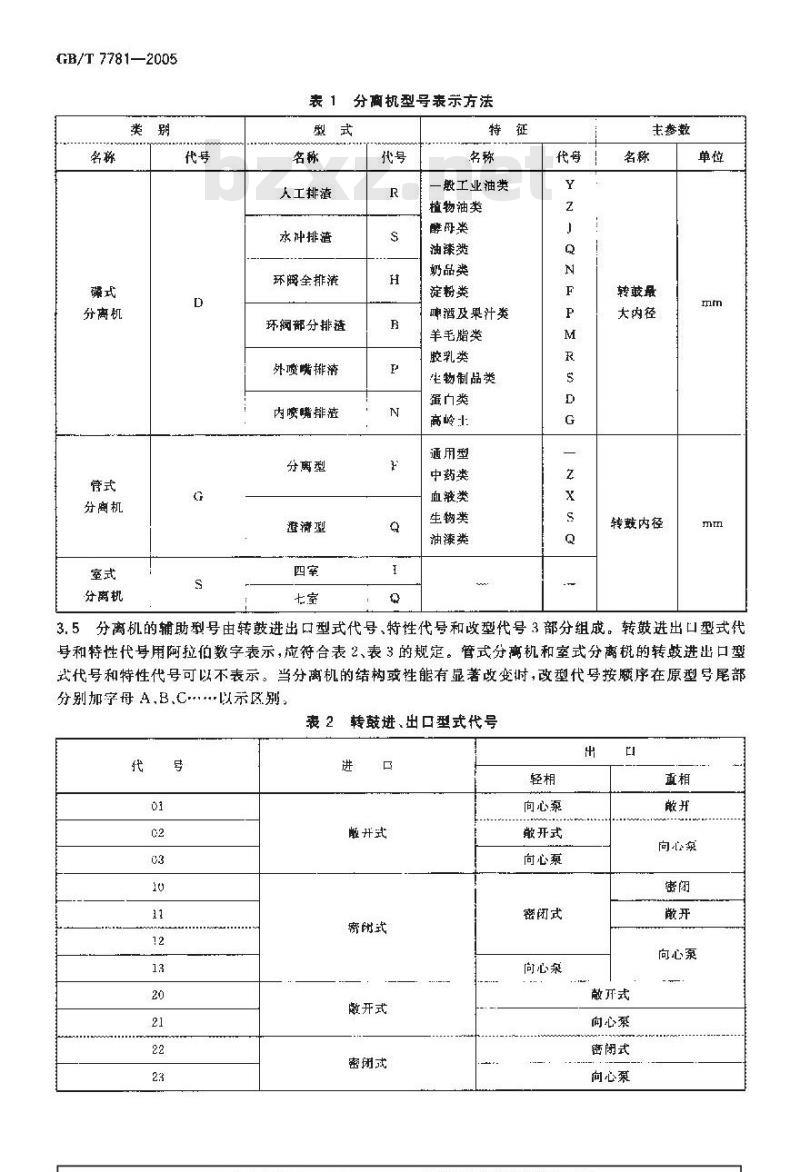

表1分离机型号表示方法
人工排渣
水冲排渣
环离全排
环润部分排渣
外喷嘴排濟
内喷嘴排渣
分离型
激工业油类
植物油类
醇母类
油漆类
奶品类
淀粉类
啤及果汁类
羊毛脂类
胶乳类
尘物制品类
蛋白类
高岭士
通用型
中药类
血液类
生物类
油漆类免费标准bzxz.net
主参数
转鼓最
大内径
转鼓内径
3.5分离机的辅助型号由转鼓进出口型式代号、特性代号和改型代号3部分组成。转鼓进出口型式代导和特性代号用阿拉伯数字表示，应符合表2、表3的规定。管式分离机和室式分离机的转鼓进出口型式代号和特性代号可以不表示。当分离机的结构或性能有显著改变时，改型代号按顾序在原型号尾部分别加字母A,B,C.以示区别，
转鼓进、出口型式代号
穿闭式
敏开式
密闭式
向心泵
敬开式
向心泵
密闭式
向心浆
向心菜
向心泵
散开式
向心泵
密阴式
向心裂

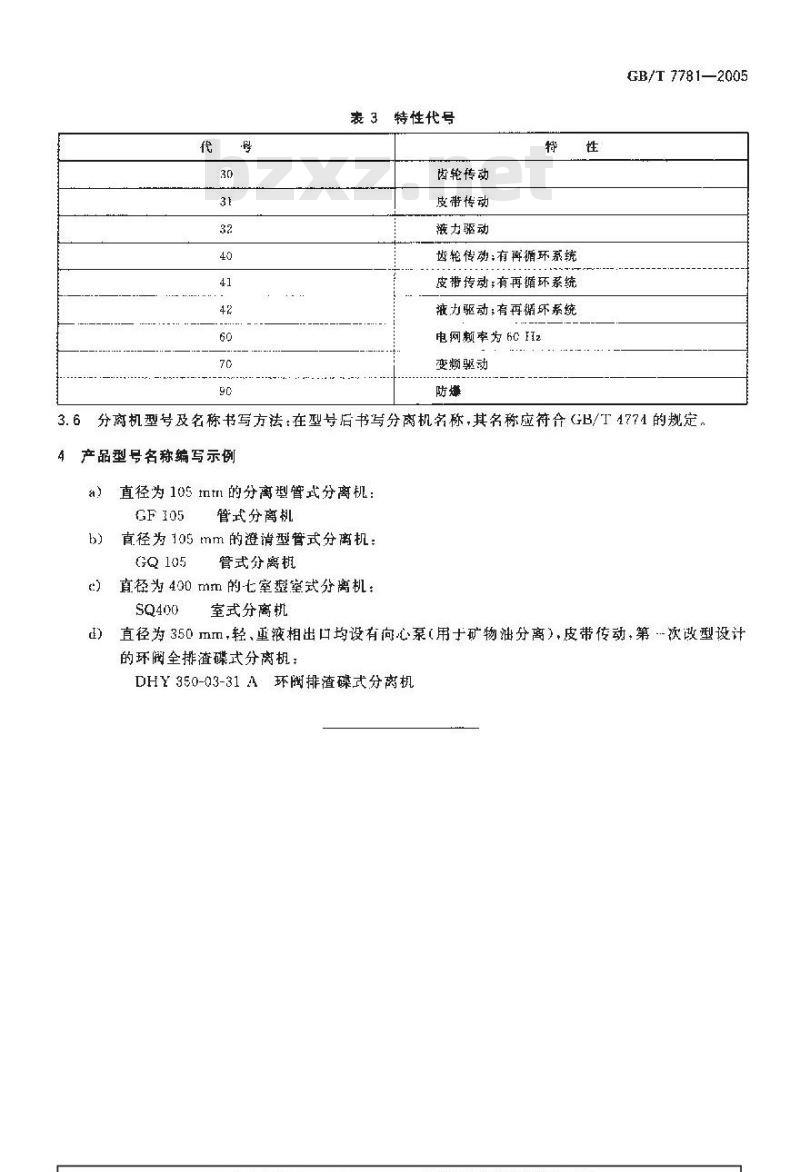

表3特性代号
齿轮传动
皮带传动
液力驱动
齿轮传动;有再循环系统
皮带传动;有再循环系统
液力驱动;有再循环系统
电网赖率为 6C Hz
变频驱动
GB/T 7781—2005
3.6分离机型号及名称书写方法：在型号后书写分离机名称,其名称应符GB/T 4774的规定。4产品型号名称编写示例
直径为105tn的分离型管式分离机：GF 105
管式分离机
直径为 105 mm 的遗消型管式分离机：QQ105
管式分离机
直径为 400 mm的七室型室式分离机：SQ400
室式分离机
）直径为350mm，轻、重液相出口均设有向心泵（用士矿物油分离），皮带传动，第次改型设计的环阀全排渣碟式分离机：
DHY350-03-31 A环排渣碟式分离机
