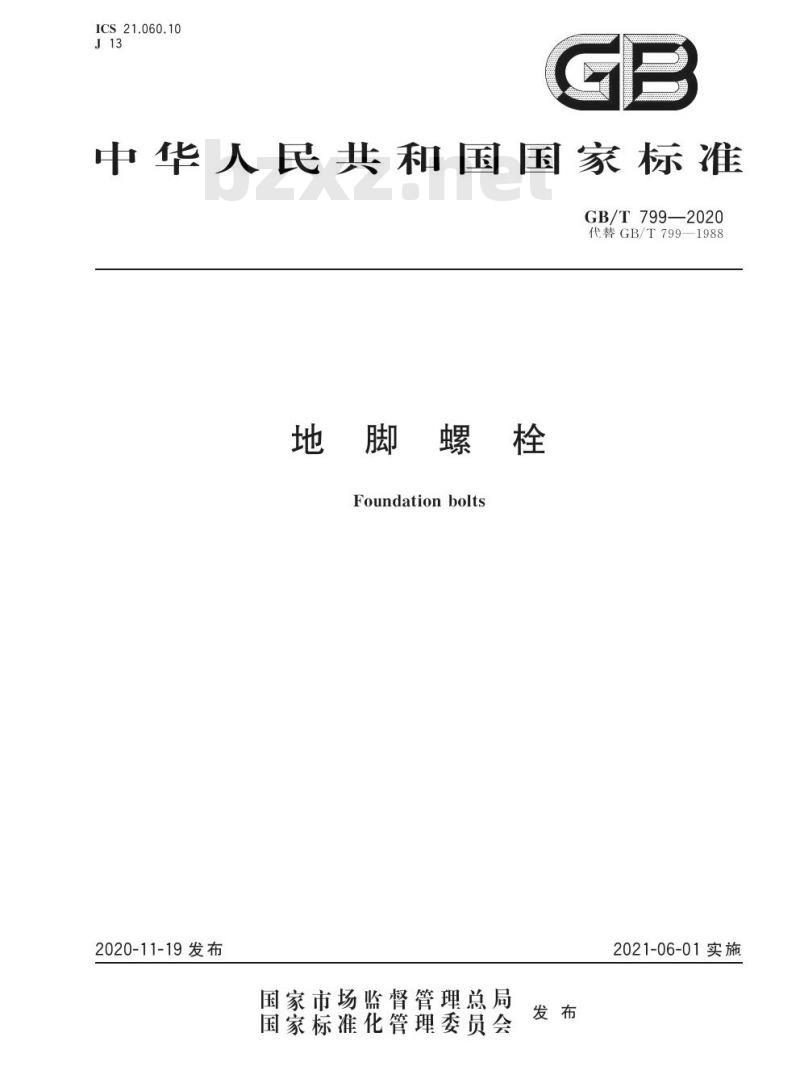

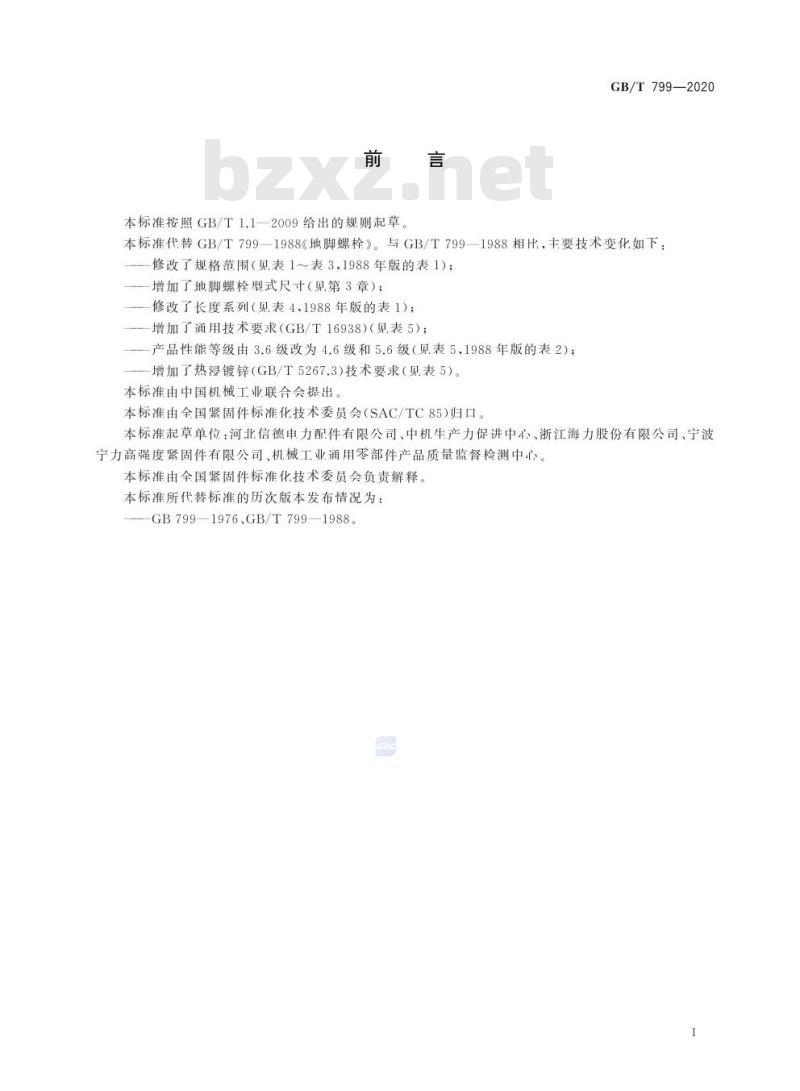

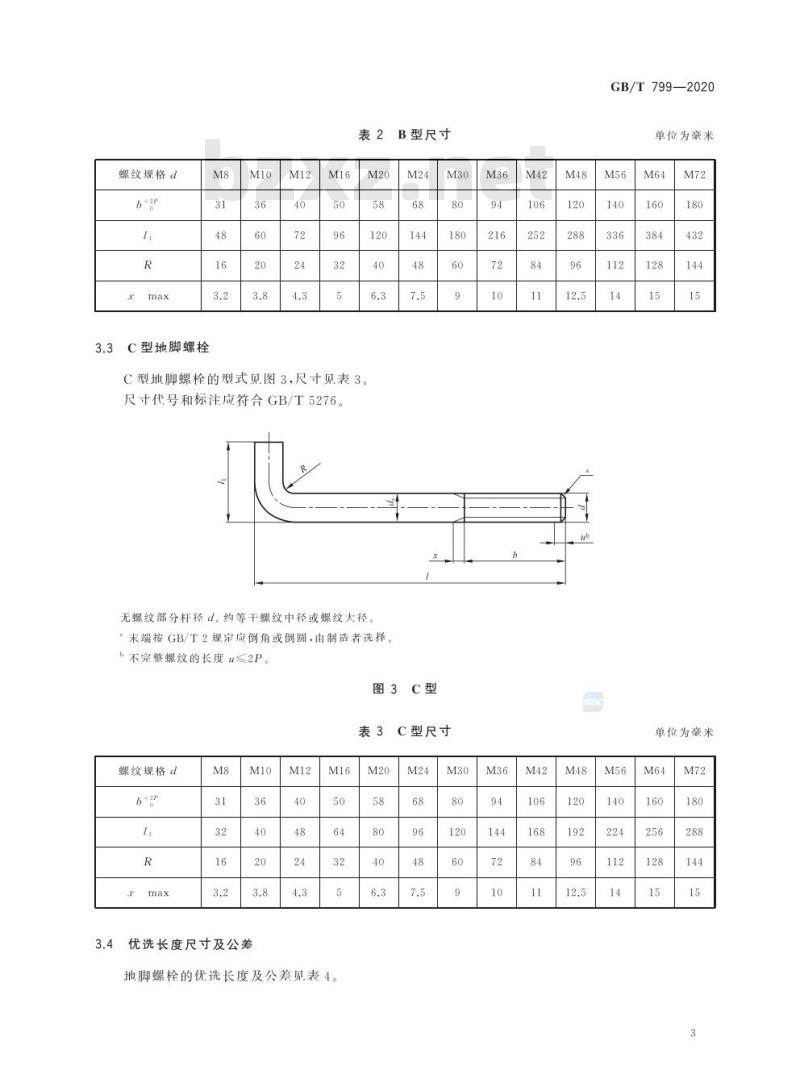

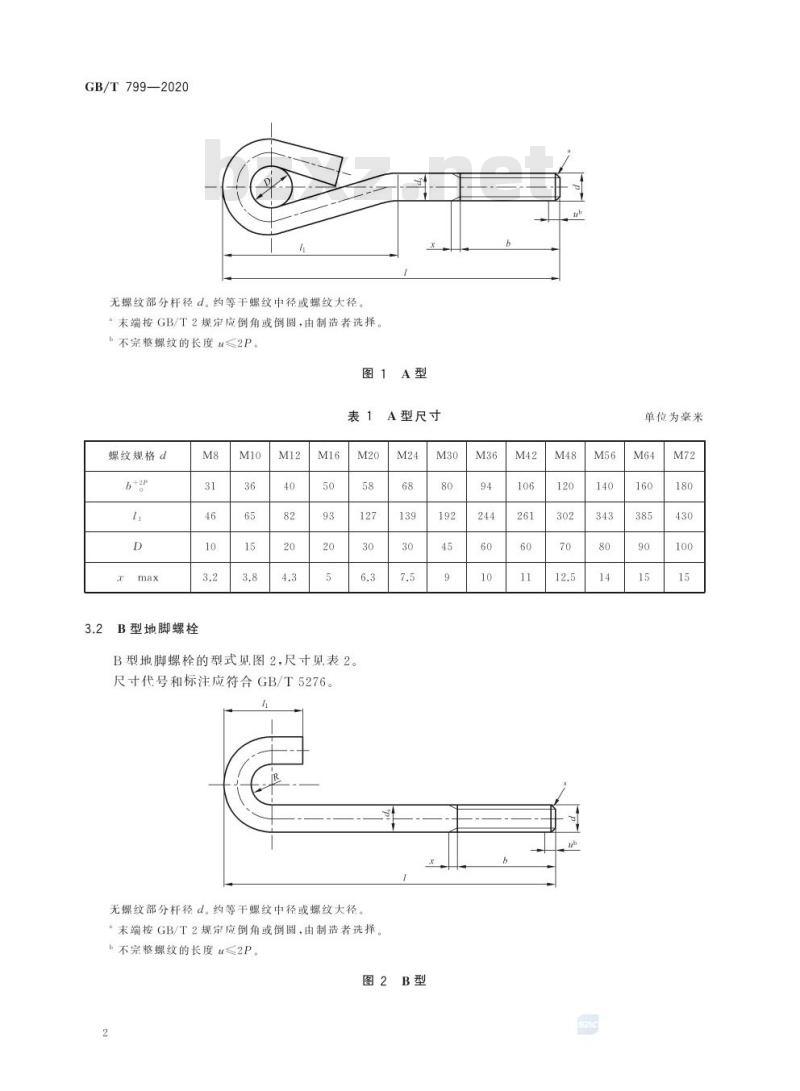

ICS 21.060.10 J13 中华人民共和国国家标准 GB/T799—2020 代替 GB/T799—1988 地脚螺栓 Foundation bolts 2020-11-19发布 国家市场监督管理总局 国家标准化管理委员会发布 2021-06-01实施 前言 本标准按照GB/T1.1-2009给出的规则起草。本标准代替GB/T799—1988《地脚螺栓》。与1988版相比，主要技术变化包括：修改规格范围；增加地脚螺栓型式尺寸；修改长度系列；增加通用技术要求（GB/T16938）；产品性能等级由3.6级改为4.6级和5.6级；增加热浸镀锌（GB/T5267.3）技术要求。本标准由中国机械工业联合会提出，由全国紧固件标准化技术委员会（SAC/TC85）归口。本标准起草单位包括河北信德电力配件有限公司、中机生产力促进中心、浙江海力股份有限公司、宁波宁力高强度紧固件有限公司、机械工业通用零部件产品质量监督检测中心。本标准由全国紧固件标准化技术委员会负责解释。历次版本：GB799—1976、GB/T799—1988。 1 范围 本标准规定了地脚螺栓的型式尺寸、技术条件、引用标准及标记方法。本标准适用于螺纹规格M8～M72、性能等级4.6级和5.6级、产品等级为C级的地脚螺栓。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的：GB/T2、GB/T90.1、GB/T90.2、GB/T196、GB/T197、GB/T1237、GB/T3098.1、GB/T3103.1、GB/T5267.1、GB/T5267.3、GB/T5276、GB/T5779.1、GB/T16938等。内容包括紧固件机械性能、螺纹基本尺寸与公差、验收规则、标志与包装、电镀层与热浸镀锌层、表面缺陷及通用技术条件等。 3 型式尺寸 3.1 A型地脚螺栓 A型地脚螺栓结构见图1，尺寸见表1。无螺纹部分杆径d约等于螺纹中径或大径，末端按GB/T2规定倒角或倒圆，由制造者选择。不完整螺纹长度u≤2P。 A型尺寸范围（摘要）： M8：D=31，长度约46，t=10，max=3.2 M10：D=36，长度约65，t=15，max=3.8 M12：D=40，长度约82，t=20，max=4.3 M16：D=50，长度约93，t=20，max=5 M20：D=58，长度约127，t=30，max=6.3 3.2 B型地脚螺栓 B型地脚螺栓结构见图2，尺寸见表2。无螺纹部分杆径d约等于螺纹中径或大径，末端处理方式同A型。不完整螺纹长度u≤2P。 B型尺寸范围（摘要）： M8：t=31，R=48，max=3.2 M10：t=36，R=60，max=3.8 M12：t=40，R=72，max=4.3 M16：t=50，R=96，max=5 M20：t=58，R=120，max=6.3 M24：t=68，R=144，max=7.5 M30：t=80，R=192，max=9 M36：t=94，R=244，max=10 M42：t=106，R=261，max=11 M48：t=120，R=302，max=12.5 M56：t=140，R=343，max=14 M64：t=160，R=385，max=15 M72：t=180，R=430，max=15 3.3 C型地脚螺栓 C型地脚螺栓结构见图3，尺寸见表3。无螺纹部分杆径d约等于螺纹中径或大径，末端处理方式由制造者选择。不完整螺纹长度u≤2P。
