中华人民共和国国家标准
印制板表层绝缘电阻测试方法
Test method of surface isulation resistaacefor printed boards
UDC $z1.3.043
751821-317
GB 4677.1—84
本方法适用于测试印制线路板表层或多层印制线路板层压前某一层上规定导电图形间的绝绿电阻印制板表层绝缘电阻值是由被测导电图形部分的结构、基材、采用的工艺方祛及温度、湿度、表面污染等因素决定的。
本标准是参照IFC326－2（1976）《印制板测试方祛》第6.4条“绝缴电阻”试验制定的。1
测试仪器、设备
测最范围不低于1015的高阻计或其它合适的测量仪器，其误差应小于10%，探针，
潮凝试验箱。
2试样及其处理
2. 1 试样制备
试样为按生产工艺加工的印制板或多层印制板在层压前的单片板或试验板。其图形应按GB4588.1-84《无金属化孔单、双面印制板技术条件》或GB4588，2-84《有金属化孔单、双面印制板技术条件》中综合试验图形中的图形E或其它有关规范的规定。试样应清洁、无指纹、灰尘等任何沾污。2.2试样预处理
按有关规范选择下列预处理条件：8.试样在正常试验大气条件下（按GB2421--81《电工电子产品基本环境试验规程总则》中的规定）放置24h以上。
b恒定湿热条件，按GB2423.3-81《电工电子产品基本环境试验规程：试验C#，恒定湿热试验方法》中的规定进行。着不在籍内测，应在正常试验大气条件下恢复2h。试验条件
试验的大气条件
按有关规范或选择下列试验条件；a。正常试验大气条件：按GB2421--81中的规定。b.仲裁试验大气条件：温度：23±1C，相对温度：48~52%气压：86~106kP（按GB2421的规定）。
c．恒定湿热条件：按GB2423.3-81中的规定。d。干热条件：按有关规范规定。3.2 测试电压
按有关规范规定或从下列电乐中选取；国家标准局1984 -07 -2 5发布
1985-05-01实施

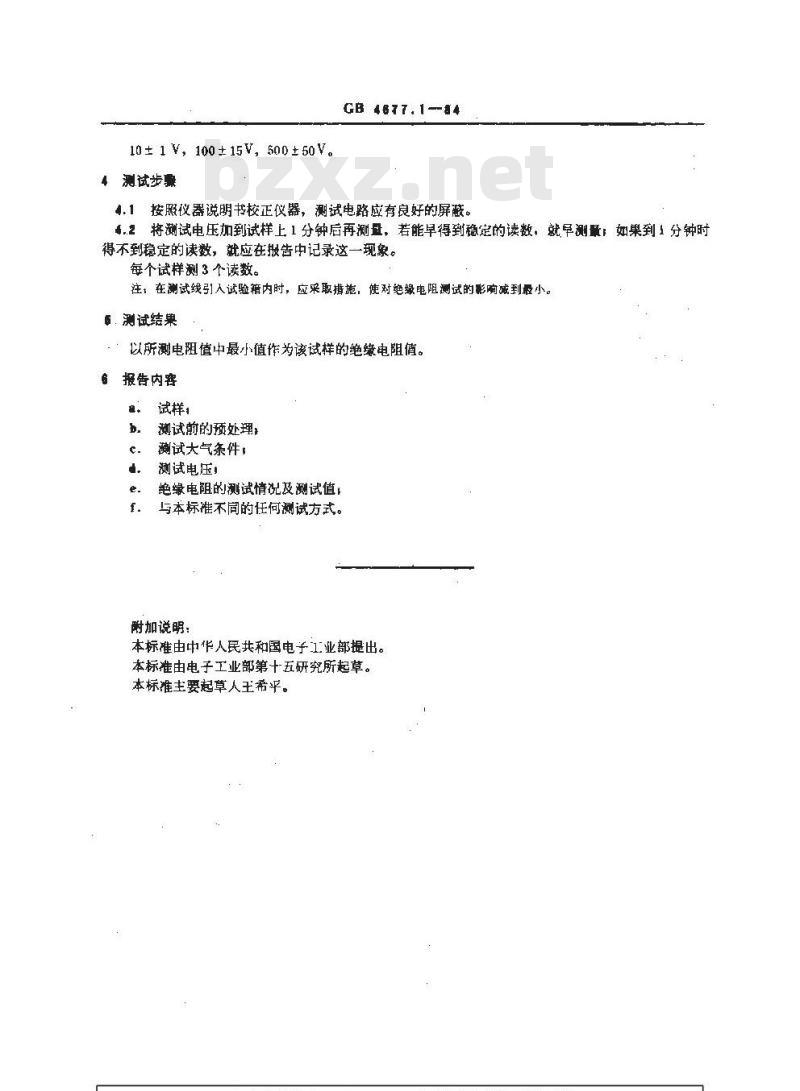

10± 1 V, 100±15 V, 50D ±50 V.测试步骤
GB 4677.1-84此内容来自标准下载网
4.1按照仪器说明书校正仪器，测试电路应有良好的屏蔽。.2将测试电压加到试样上 1 分钟后再测，若能早得到稳定的读数，就早测量：如果到1分钟时得不到稳定的读数，就应在报告中记录这一现象。每个试样测3 个读数。
注，在测试线引入试验籍内时，应采取措施，使对绝缘电阻测试的影响减到最小。，测试结果
以所测电阻值中最小值作为该试样的绝缘电阻值。6
报告内容
试样：
测试前的预处理；
測试大气条件，
测试电压！
绝缘电阻的测试情况及测试值
与本标准不同的任何测试方式。附加说明：
本标准由中华人民共和国电子江业部提出。本标准由电子工业部第十五研究所起草。本标准主要起草人王希平。
