【国家标准(GB)】 电容器油

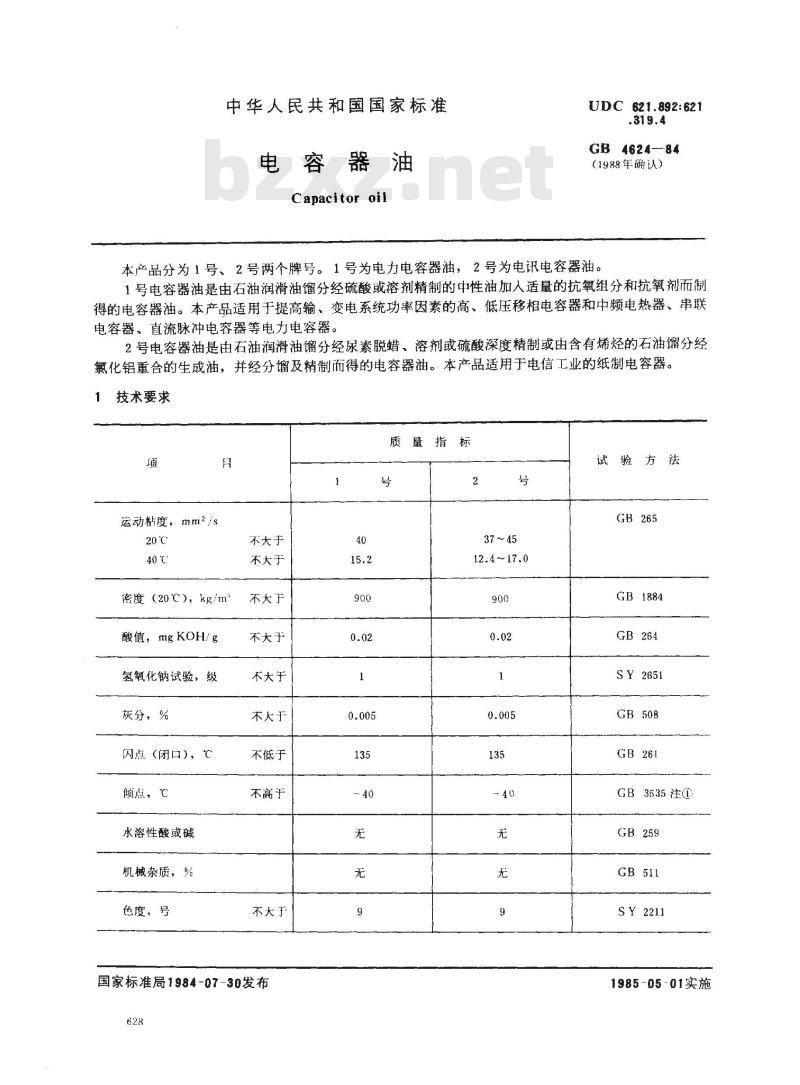

中华人民共和国国家标准
电容器油
Capacitor oil
UDC621.892:621
.319.4
GB 4624--84
（1988年确认）
本产品分为1号、2号两个牌号。1号为电力电容器油，2号为电讯电容器油。1号电容器油是由石油润滑油馏分经硫酸或溶剂精制的中性油加人适量的抗氧组分和抗氧剂而制得的电容器油。本产品适用于提高输、变电系统功率因素的高、低压移相电容器和中频电热器、串联电容器、直流脉冲电容器等电力电容器。2号电容器油是由石油润滑油馏分经尿素脱蜡、溶剂或硫酸深度精制或由含有烯烃的石油馏分经氯化铝重合的生成油，并经分馏及精制而得的电容器油。本产品适用于电信工业的纸制电容器。技术要求
质量指标
运动粘度，mm2/s
密度（20℃），kg/m
酸值，mg KOH/g
氢氧化钠试验，级
灰分，%
闪点（闭口），℃
倾点，℃
水溶性酸或碱
机械杂质，%
色度，号
不大于
不大于
不大于
不大于
不大于
不大于
不低于
不高于
不大于
国家标准局1984-07-30发布
12.4~17.0
试验方法
GB 1884
SY2651
GB 3535 注()
SY2211
1985-05-01实施
水分、
透明度
容积电阻率，s·cm
100℃
不小于
不小于
介电强度（20℃50Hz），
电容率（20C）
1000Hz
介质损耗因数
老化前，100℃
不小于
不大于
不大于
老化后，100℃，50H2
比色澈（25℃）
不大于
不大于
不小于

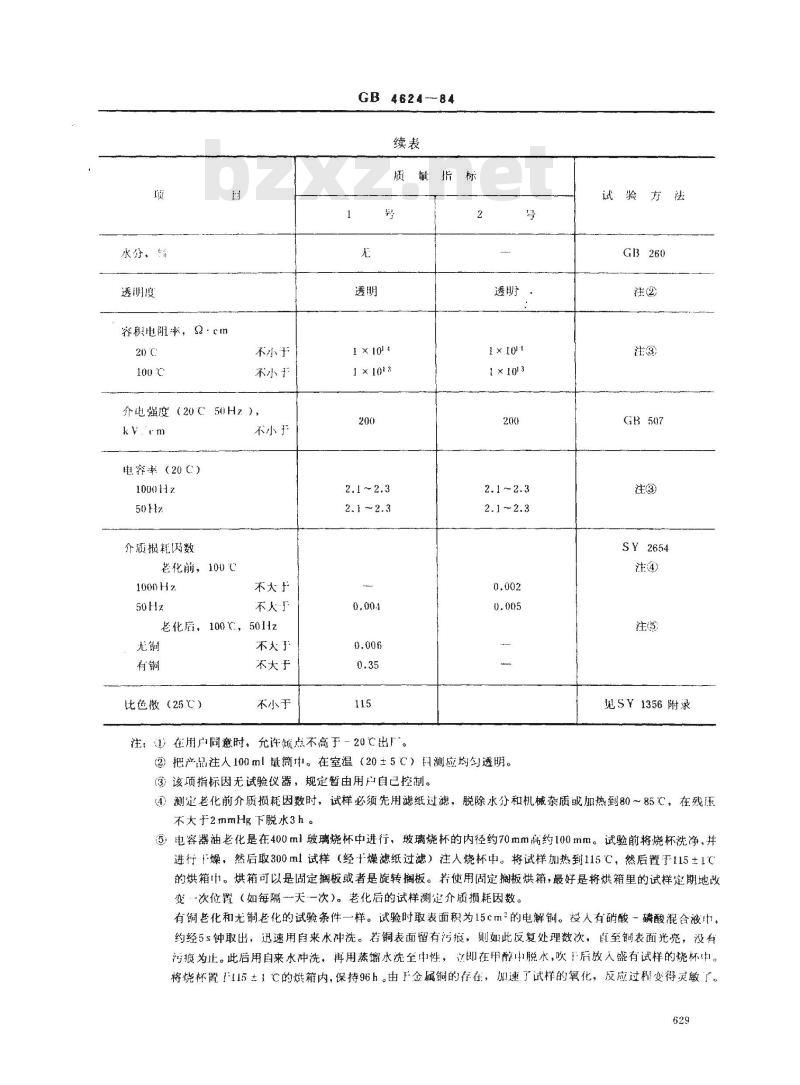

GB 4624--84
鼠指标
1×1014
1×1013
2.1～2.3
注：在用户同意时，允许倾点不高于－20℃出厂。2
1×101
1×1013
②）把产品注人100ml量筒中。在室温（20±5℃）日测应均匀透明。（③该项指标因无试验仪器，规定暂由用户自已控制。试验方法
SY2654
见SY1356附录
①测定老化前介质损耗因数时，试样必须先用滤纸过滤，脱除水分和机械杂质或加热到80～85℃，在残压不大于2mmHg下脱水3h。
@电容器油老化是在400ml玻璃烧杯中进行，玻璃烧杯的内径约70mm高约100mm。试验前将烧杯洗净，并进行燥，然后取300ml试样（经十燥滤纸过滤）注人烧杯中。将试样加热到115℃，然后置于115土1C的烘箱中。烘箱可以是定搁板或者是旋转搁板。若使用固定搁板烘箱，最好是将烘箱里的试样定期地改变··次位置（如每隔一天一次)。老化后的试样测定介质损耗因数。有铜老化和无铜老化的试验条件一样。试验时取表面积为15cm2的电解铜。授人有硝酸一磷酸混合液中，约经5s钟取出，迅速用自来水冲洗。若铜表面留有污痕，则如此反复处理数次，直至铜表面光亮，没有污痕为止。此后用自来水冲洗，再用蒸馏水洗至中性，这即在甲醇中脱水，吹”后放人盛有试样的烧杯中。将烧杯置”115±1℃的烘箱内，保持96h。由于金属铜的存在，加速了试样的氧化，反应过科变得灵敏了。629

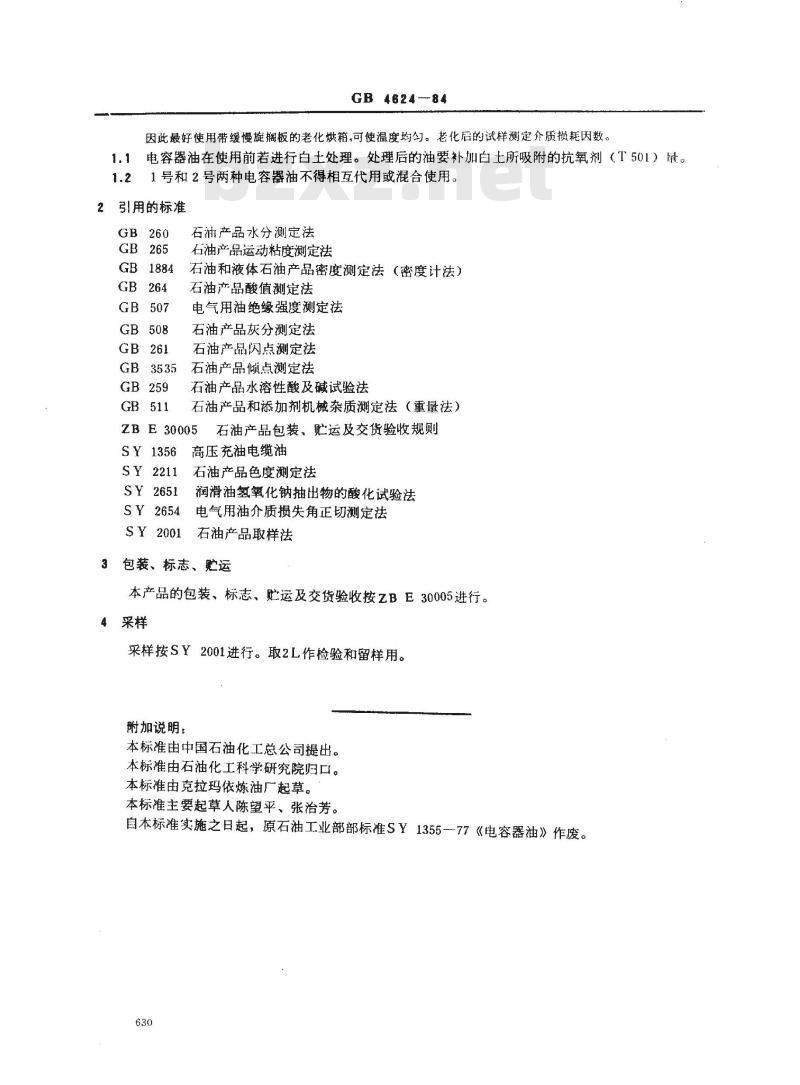

GB 4624-84
因此最好使用带缓慢旋搁板的老化烘箱，可使温度均勾。老化后的试样测定介质损耗因数。电容器油在使用前若进行白土处理。处理后的油要补加白土所吸附的抗氧剂（T501）鼠。1.1
1号和2号两种电容器油不得相互代用或混合使用。1.2
2引用的标准
GB3535bZxz.net
石油产品水分测定法
石油产品运动粘度测定法
石油和液体石油产品密度测定法（密度计法）石油产品酸值测定法
电气用油绝缘强度测定法
石油产品灰分测定法
石油产品闪点测定法
石油产品倾点测定法
石油产品水溶性酸及碱试验法
石油产品和添加剂机械杂质测定法（重量法）ZBE30005
SY1356
SY 2211
SY2651
SY 2654
SY2001
石油产品包装、运及交货验收规则高压充油电缆油
石油产品色度测定法
润滑油氢氧化钠抽出物的酸化试验法电气用油介质损失角正切测定法石油产品取样法
3包装、标志、贮运
本产品的包装、标志、贮运及交货验收按ZBE30005进行。4采样
采样按SY2001进行。取2L作检验和留样用。附加说明：
本标准由中国石油化工总公司提出。本标准由石油化工科学研究院归口。本标准由克拉玛依炼油厂起草。本标准主要起草人陈望平、张治芳。自本标准实施之日起，原石油工业部部标准SY1355-77《电容器油》作废。630
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
