【汽车行业标准(QC)】 汽车高位制动灯

QC/T260—1998

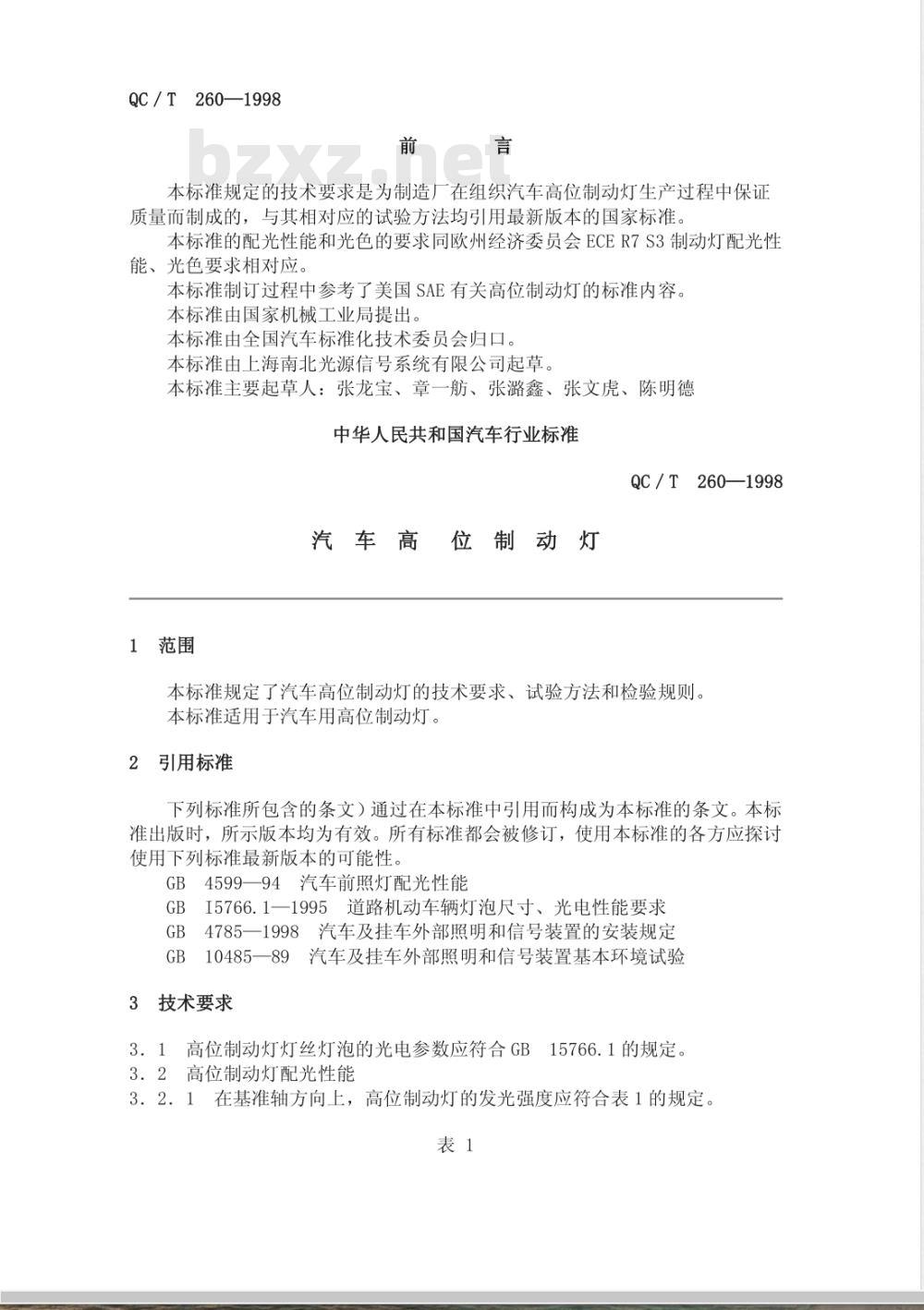

本标准规定的技术要求是为制造厂在组织汽车高位制动灯生产过程中保证质量而制成的，与其相对应的试验方法均引用最新版本的国家标准。本标准的配光性能和光色的要求同欧州经济委员会ECER7S3制动灯配光性能、光色要求相对应。
本标准制订过程中参考了美国SAE有关高位制动灯的标准内容。本标准由国家机械工业局提出。本标准由全国汽车标准化技术委员会归口。本标准由上海南北光源信号系统有限公司起草。本标主要起草人：张龙宝、章一舫、张璐鑫、张文虎、陈明德中华人民共和国汽车行业标准
QC/T260—1998
汽车高位制动灯
1范围
本标准规定了汽车高位制动灯的技术要求、试验方法和检验规则。本标准适用于汽车用高位制动灯。2
引用标准
下列标准所包含的条文）通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB4599一94汽车前照灯配光性能GBI5766.1一1995道路机动车辆灯泡尺寸、光电性能要求GB4785一1998汽车及挂车外部照明和信号装置的安装规定GB10485一89汽车及挂车外部照明和信号装置基本环境试验技术要求
3．1高位制动灯灯丝灯泡的光电参数应符合GB15766.1的规定。3.2高位制动灯配光性能
3.2．1在基准轴方向上，高位制动灯的发光强度应符合表1的规定。表1
最小值
最大值
标有\D\的单灯
单位：cd
双灯组件的总和
注：对于多光源单灯，当任何一个光源失效时，仍应符合最小发光强度值要求。当所有的光源都点亮时，对于未标有\D\的单灯，它的最大发光强度可以大于单灯的规走值，但不得大于双灯组合件的规定值。

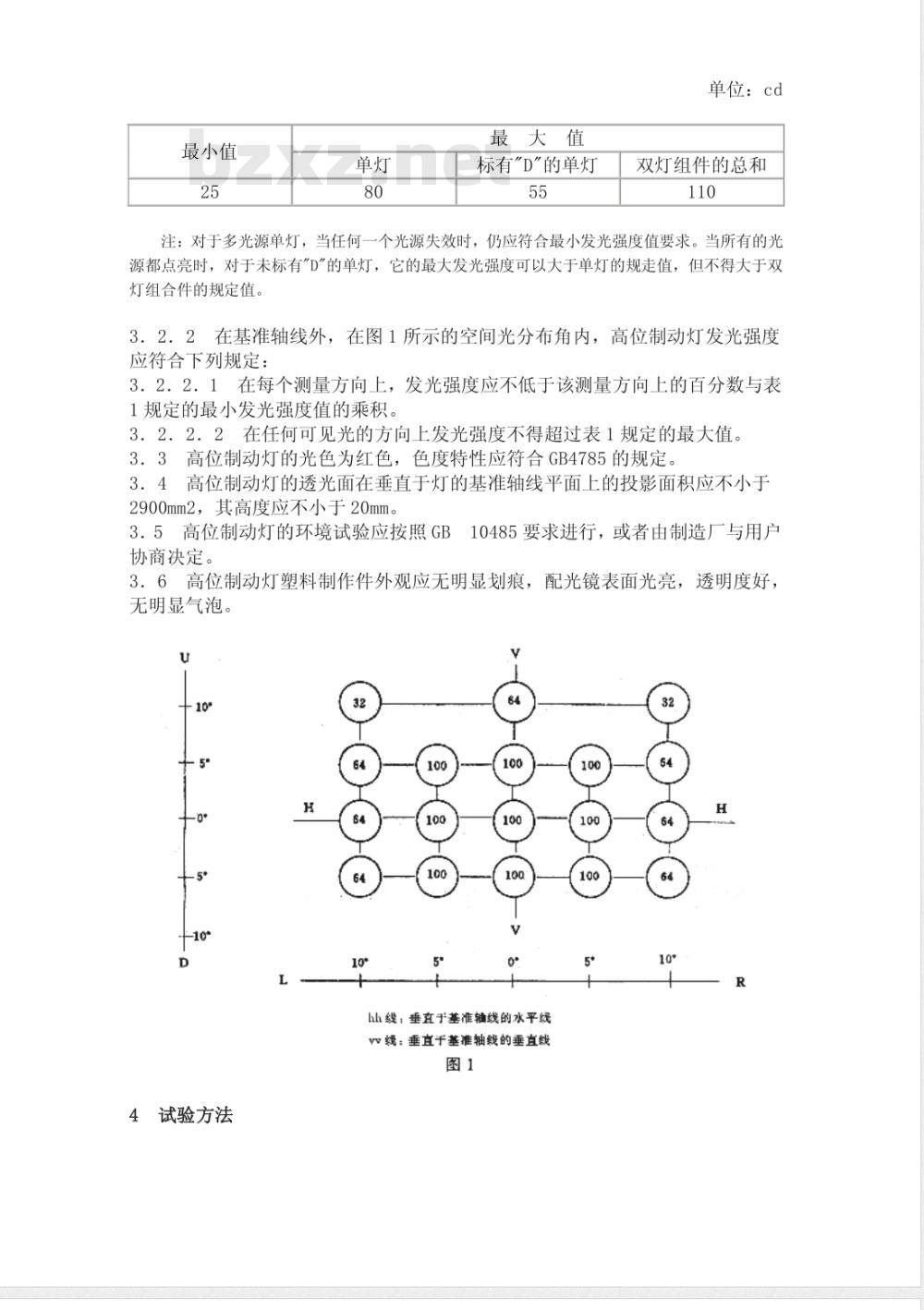

3．2．2在基准轴线外，在图1所示的空间光分布角内，高位制动灯发光强度应符合下列规定：
3.．2.．2.1在每个测量方向上，发光强度应不低于该测量方向上的百分数与表1规定的最小发光强度值的乘积。3．2．2．2在任何可见光的方向上发光强度不得超过表1规定的最大值。3．3高位制动灯的光色为红色，色度特性应符合GB4785的规定。3．4高位制动灯的透光面在垂直于灯的基准轴线平面上的投影面积应不小于2900mm2，其高度应不小于20mm。3.5高位制动灯的环境试验应按照GB10485要求进行，或者由制造厂与用户协商决定
3．6高位制动灯塑料制作件外观应无明显划痕，配光镜表面光亮，透明度好，无明显气泡。
试验方法
h线，垂直于基准轴线的水平线
V线：垂直于基准轴线的垂直线
灯丝灯泡光电参数试验按GB15766.1有关规定进行。4.1
配光性能试验
4．2．1试验在暗室中进行，试验暗室、装置及设备应符合GB4599的规定。发光强度测试的距离应符合照度与距离平方成反比定律。4.2.2

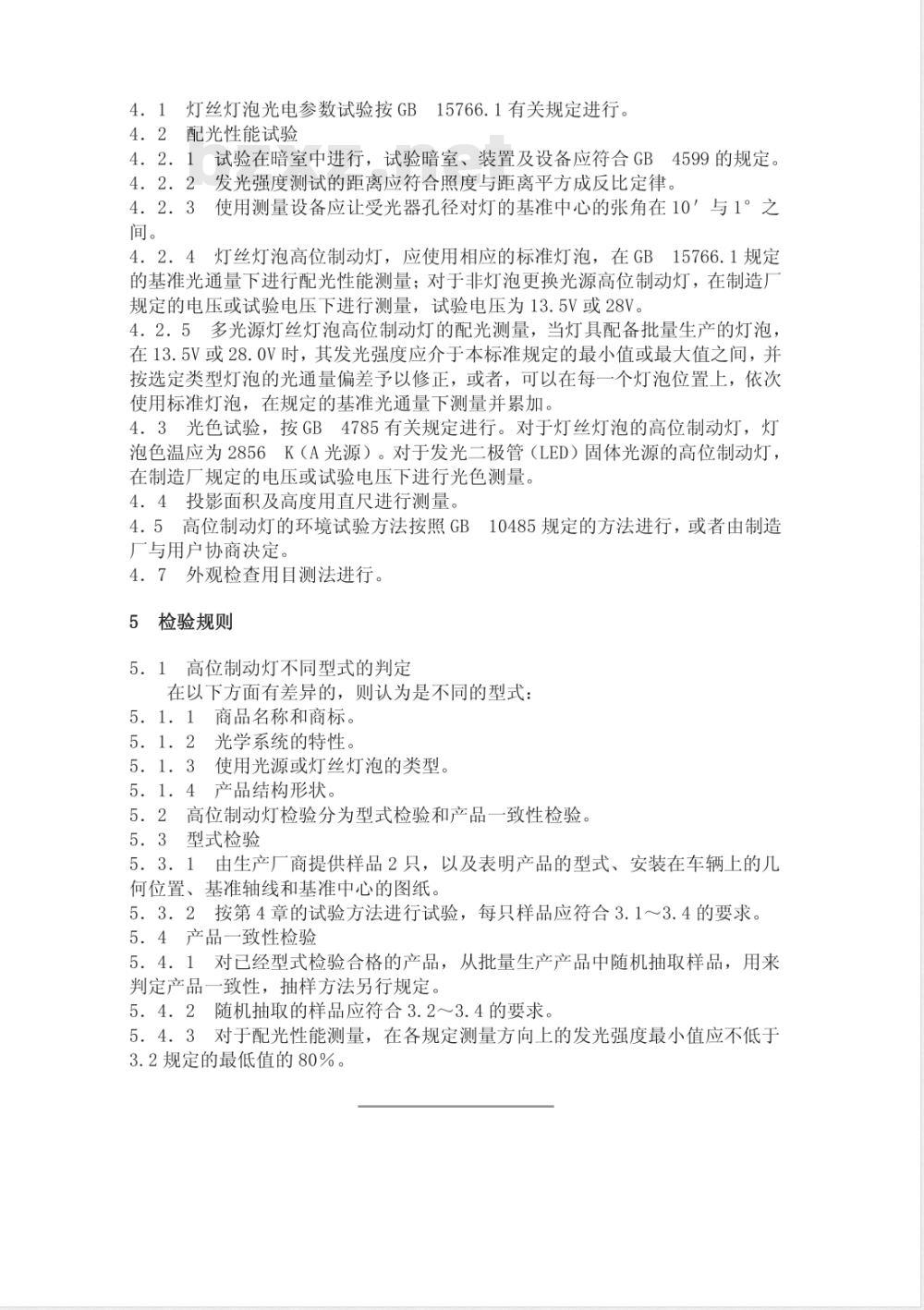

使用测量设备应让受光器孔径对灯的基准中心的张角在10’与1°之4．2．4灯丝灯泡高位制动灯，应使用相应的标准灯泡，在GB15766.1规定的基准光通量下进行配光性能测量；对于非灯泡更换光源高位制动灯，在制造厂规定的电压或试验电压下进行测量，试验电压为13.5V或28V。4．2．5多光源灯丝灯泡高位制动灯的配光测量，当灯具配备批量生产的灯泡，在13.5V或28.0V时，其发光强度应介于本标准规定的最小值或最大值之间，并按选定类型灯泡的光通量偏差予以修正，或者，可以在每一个灯泡位置上，依次使用标准灯泡，在规定的基准光通量下测量并累加。4．3光色试验，按GB4785有关规定进行。对于灯丝灯泡的高位制动灯，灯泡色温应为2856K（A光源）。对于发光二极管（LED）固体光源的高位制动灯，在制造厂规定的电压或试验电压下进行光色测量。4．4投影面积及高度用直尺进行测量。4.5高位制动灯的环境试验方法按照GB10485规定的方法进行，或者由制造厂与用户协商决定。
4．7外观检查用目测法进行。wwW.bzxz.Net
5检验规则
5．1高位制动灯不同型式的判定在以下方面有差异的，则认为是不同的型式：5．1．1商品名称和商标。
5．1．2光学系统的特性。
使用光源或灯丝灯泡的类型。
5．1．4产品结构形状。
5．2高位制动灯检验分为型式检验和产品一致性检验。5．3型式检验
5．3．1由生产厂商提供样品2只，以及表明产品的型式、安装在车辆上的几何位置、基准轴线和基准中心的图纸。5.．3．2按第4章的试验方法进行试验，每只样品应符合3.1～3.4的要求。5.．4产品一致性检验
5．4．1对已经型式检验合格的产品，从批量生产产品中随机抽取样品，用来判定产品一致性，抽样方法另行规定。5．4．2随机抽取的样品应符合3.2～3.4的要求。5.．4．3对于配光性能测量，在各规定测量方向上的发光强度最小值应不低于3.2规定的最低值的80%。
