中华人民共和国汽车行业标准

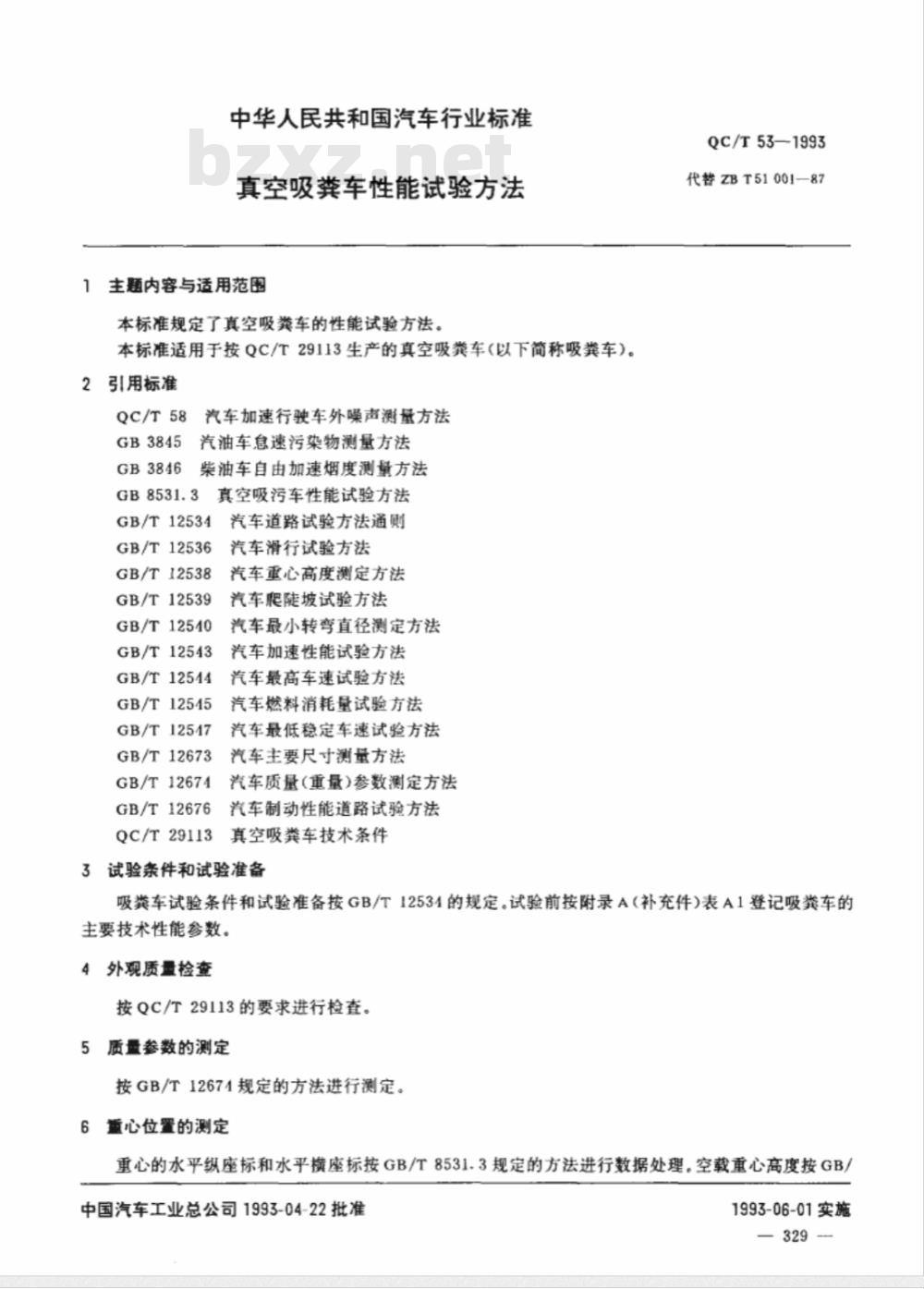

真空吸粪车性能试验方法
1主题内容与适用范围
本标准规定了真空吸粪车的性能试验方法。本标准适用于按QC/T29113生产的真空吸粪车（以下简称吸粪车）。2引用标准
QC/T58汽车加速行驶车外噪声测量方法汽油车息速污染物测量方法
GB3845
GB3846柴油车自由加速烟度测量方法GB8531.3真空吸污车性能试验方法GB/T12534
GB/T12536
GB/T12538bzxz.net
GB/T12539
GB/T12540
GB/T12543
GB/T12544
GB/T12545
GB/T12547
GB/T12673
GB/T12674
GB/T12676
QC/T29113
汽车道路试验方法通则
汽车滑行试验方法
汽车重心高度测定方法
汽车爬陡坡试验方法
汽车最小转弯直径测定方法
汽车加速性能试验方法
汽车最高车速试验方法
汽车燃料消耗量试验方法
汽车最低稳定车速试验方法
汽车主要尺寸测量方法
汽车质量（重量）参数测定方法汽车制动性能道路试验方法
真空吸粪车技术条件
3试验条件和试验准备
QC/T53—1993
代替ZBT51001—87
吸粪车试验条件和试验准备按GB/T12534的规定。试验前按附录A（补充件）表A1登记吸粪车的主要技术性能参数。
4外观质量检查
按QC/T29113的要求进行检查。
5质量参数的测定
按GB/T12674规定的方法进行测定。6重心位置的测定
重心的水平纵座标和水乎横座标按GB/T8531.3规定的方法进行数据处理。空载重心高度按GB/中国汽车工业总公司1993-04-22批准1993-06-01实施
—329-
QC/T53—1993

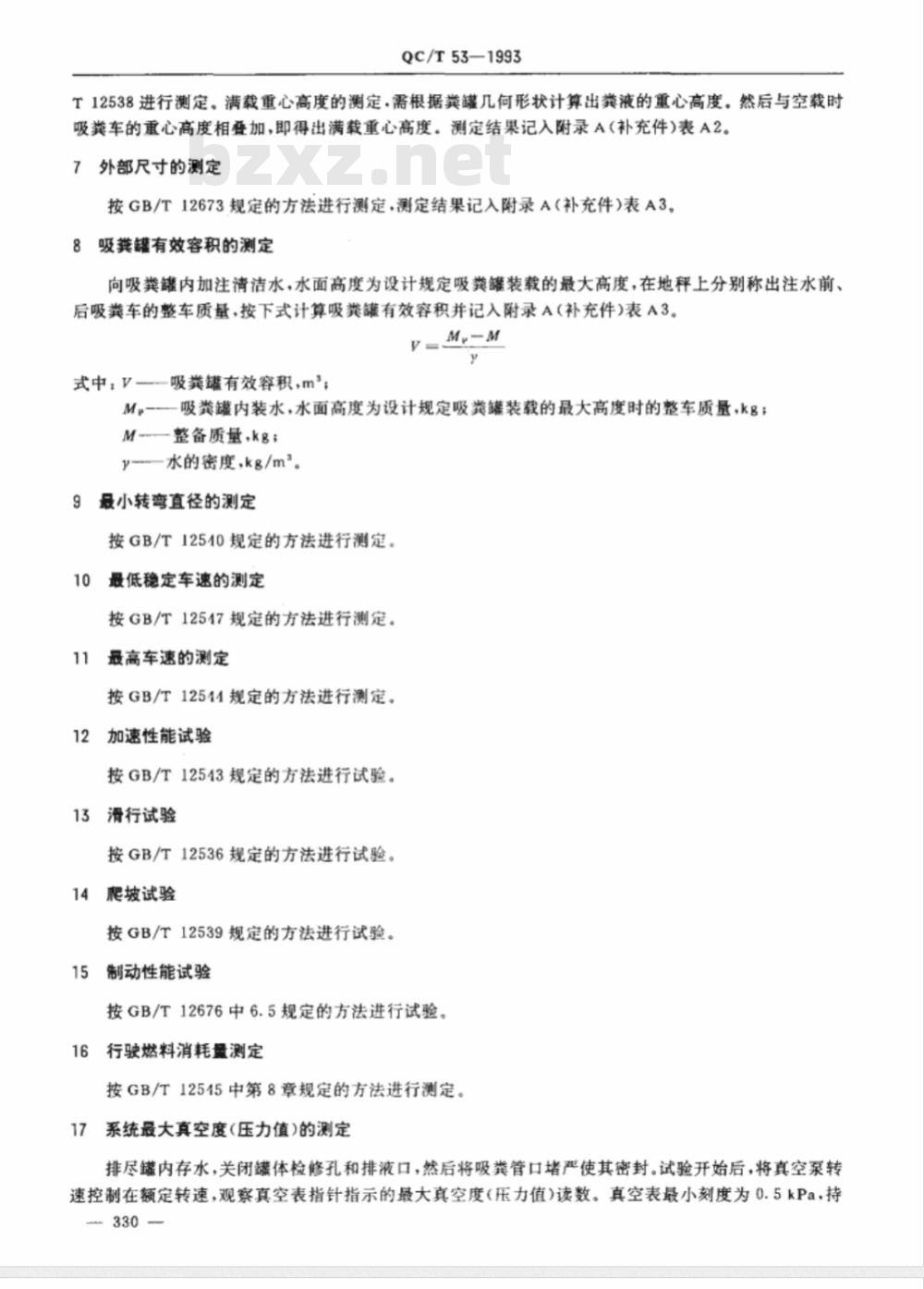

T12538进行测定。满载重心高度的测定，需根据粪罐几何形状计算出粪液的重心高度。然后与空载时吸粪车的重心高度相叠加，即得出满载重心高度。测定结果记入附录A（补充件)表A2。7外部尺寸的测定
按GB/T12673规定的方法进行测定，测定结果记入附录A（补充件）表A3。吸粪罐有效容积的测定
向吸粪罐内加注清洁水，水面高度为设计规定吸粪装载的最大高度，在地秤上分别称出注水前、后吸粪车的整车质量，按下式计算吸类罐有效容积并记入附录A（补充件)表A3。Mp-M
式中，V-.吸粪罐有效容积,m\；Mp-吸粪罐内装水，水面高度为设计规定吸粪罐装载的最大高度时的整车质量，kg；M-整备质量，kg；
—水的密度，kg/m\。
9最小转弯直径的测定
按GB/T12540规定的方法进行测定。最低稳定车速的测定
按GB/T12547规定的方法进行测定。11最高车速的测定
按GB/T12544规定的方法进行测定。12加速性能试验
按GB/T12543规定的方法进行试验。13滑行试验
按GB/T12536规定的方法进行试验。14爬坡试验
按GB/T12539规定的方法进行试验。15制动性能试验
按GB/T12676中6.5规定的方法进行试验。16行驶燃料消耗量测定
按GB/T1255中第8章规定的方法进行测定。17系统最大真空度（压力值）的测定排尽罐内存水，关闭罐体检修孔和排液口，然后将吸粪管口堵严使其密封。试验开始后，将真空泵转速控制在额定转速，观察真空表指针指示的最大真空度（压力值)读数。真空表最小刻度为0.5kPa，持330-
QC/T53—1993

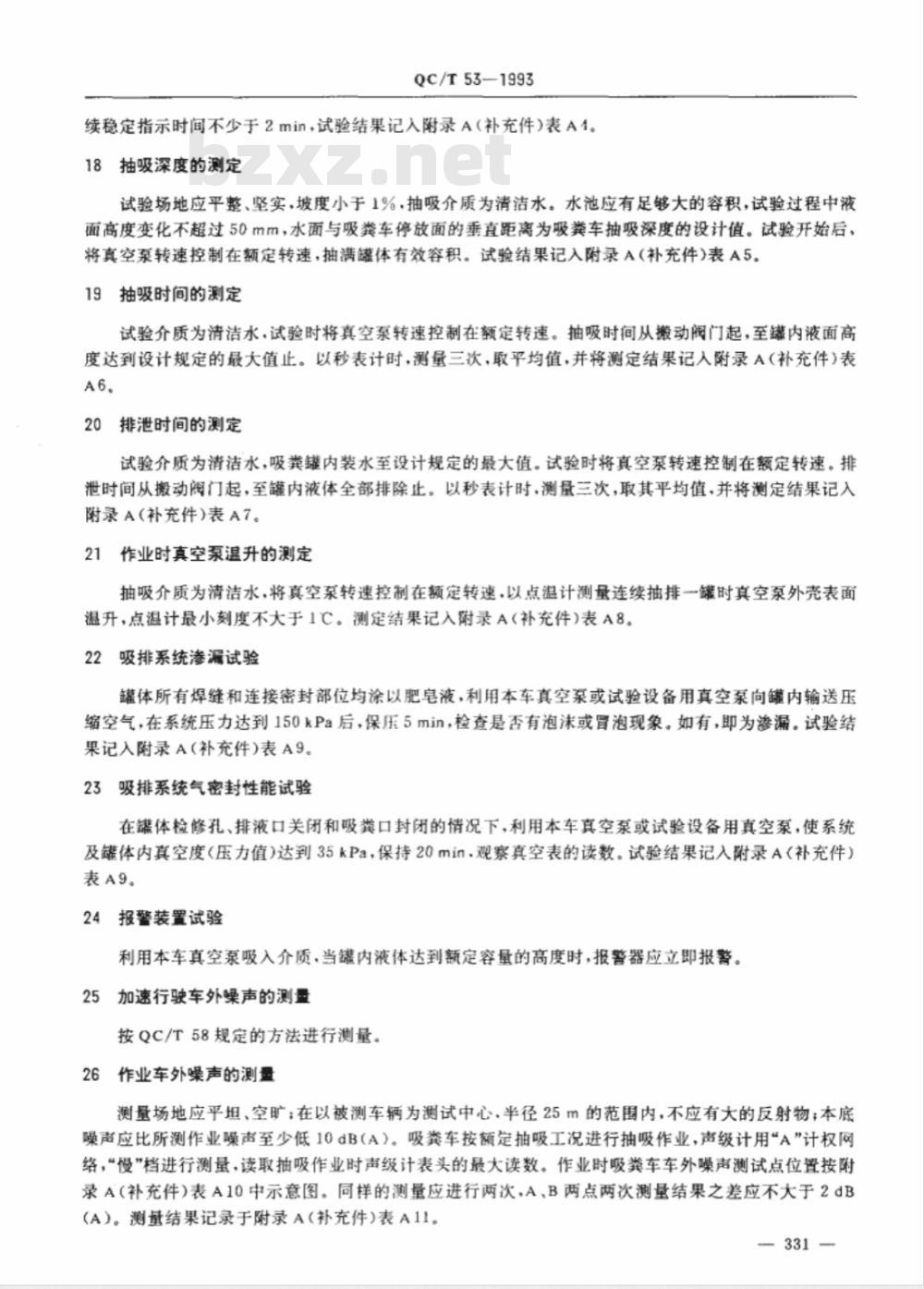

续稳定指示时间不少于2min，试验结果记入附录A（补充件）表A4。18抽吸深度的测定
试验场地应平整、坚实，坡度小于1%，抽吸介质为清洁水。水池应有足够大的容积，试验过程中液面高度变化不超过50mm，水面与吸粪车停放面的垂直距离为吸粪车抽吸深度的设计值。试验开始后，将真空泵转速控制在额定转速，抽满罐体有效容积。试验结果记入附录A（补充件）表A5。19抽吸时间的测定
试验介质为清洁水，试验时将真空泵转速控制在额定转速。抽吸时间从搬动阀门起，至罐内液面高度达到设计规定的最大值止。以秒表计时，测量三次，取平均值，并将测定结果记入附录A（补充件）表A6.
20排泄时间的测定
试验介质为清洁水，吸粪罐内装水至设计规定的最大值。试验时将真空泵转速控制在额定转速。排泄时间从搬动阅门起，至罐内液体全部排除止。以秒表计时，测量三次，取其平均值，并将测定结果记入附录A（补充件）表A7。
21作业时真空泵温升的测定
抽吸介质为清洁水，将真空泵转速控制在额定转速，以点温计测量连续抽排一罐时真空泵外壳表面温升，点温计最小刻度不大于1C。测定结果记入附录A（补充件)表A8。22吸排系统渗漏试验
罐体所有焊缝和连接密封部位均涂以肥皂液，利用本车真空泵或试验设备用真空泵向罐内输送压缩空气，在系统压力达到150kPa后，保压5min，检查是否有泡沫或冒泡现象。如有，即为渗漏。试验结果记入附录A（补充件)表A9。
23吸排系统气密封性能试验
在罐体检修孔、排液口关闭和吸粪口封闭的情况下，利用本车真空泵或试验设备用真空泵，使系统及罐体内真空度（压力值）达到35kPa，保持20min.观察真空表的读数。试验结果记入附录A（补充件）表A9。
24报警装置试验
利用本车真空泵吸入介质，当罐内液体达到额定容量的高度时，报警器应立即报警。25加速行驶车外噪声的测量
按QC/T58规定的方法进行测量。26作业车外噪声的测量
测量场地应平坦、空旷；在以被测车辆为测试中心，半径25m的范围内，不应有大的反射物；本底噪声应比所测作业噪声至少低10dB（A）。吸粪车按额定抽吸工况进行抽吸作业，声级计用“A计权网络，“慢”档进行测量，读取抽吸作业时声级计表头的最大读数。作业时吸粪车车外噪声测试点位置按附录A（补充件）表A10中示意图。同样的测量应进行两次，A、B两点两次测量结果之差应不大于2dBA）。测量结果记录于附录A（补充件)表A11，-331
27废气排放的测定
Qc/T53—1993
汽油车按GB3845的规定进行测定。柴油车按GB3846的规定进行测定，测定结果记入附录A（补充件)表A11。

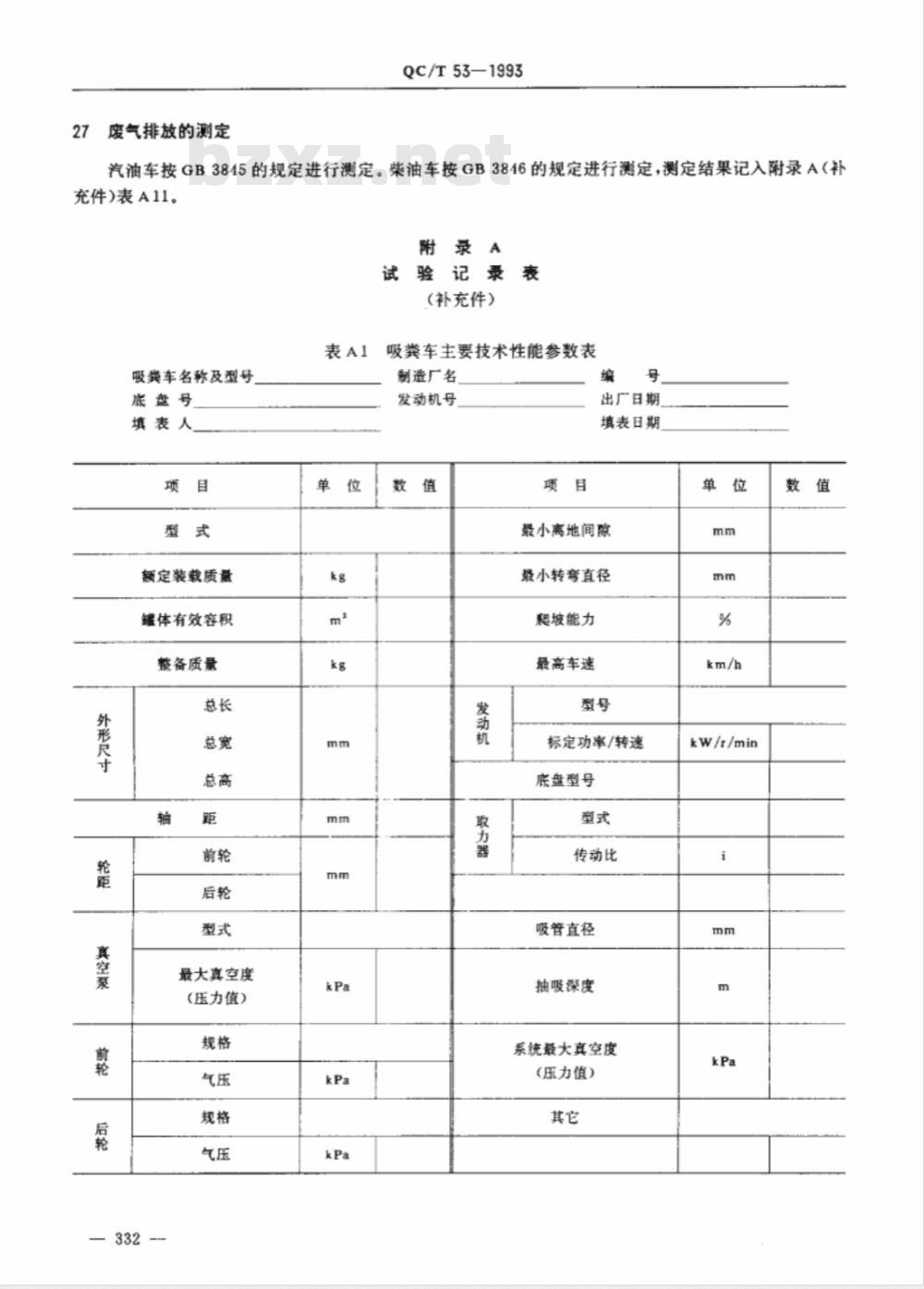

附录A
试验记录表
（补充件）
表A1吸粪车主要技术性能参数表吸粪车名称及型号
底盘号
填表人
额定装载质量
链体有效容积
整备质量
外形尺寸
真空泵
—332
最大真空度
(压力值）
制造厂名
发动机号
发动机
取力器
出厂日期
填表日期
最小离地间隙
最小转弯直径
思坡能力
最高车速
标定功率/转速
底盘型号
传动比
吸管直径
抽吸深度
系统最大真空度
(压力值）
kW/t/min
吸类车名称及型号
测量时间
重心距前轴中
心线水平距离
吸类车名称及型号
测量地点
车轮静力半径
QC/T53—1993

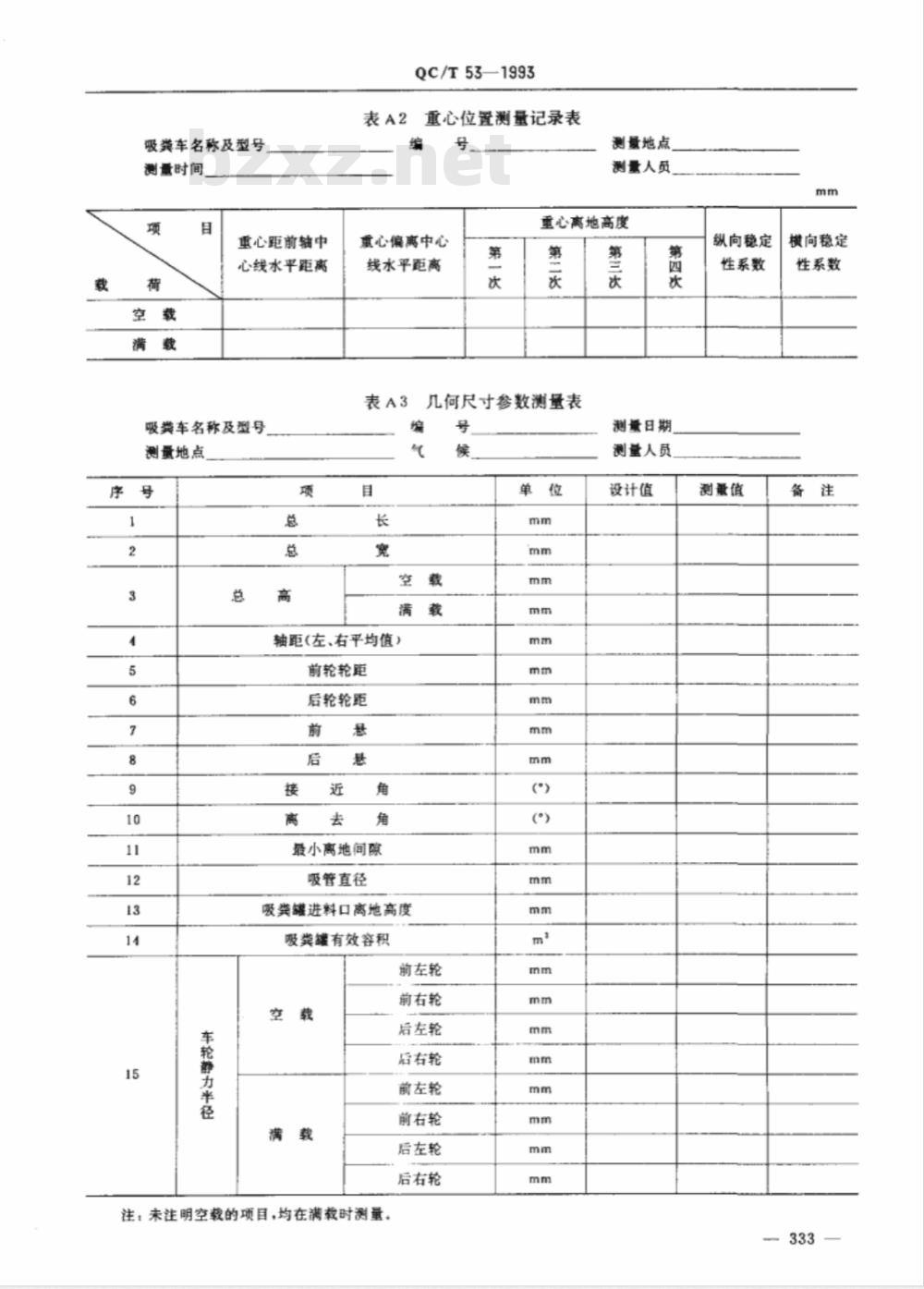

重心位置测量记录表
重心偏离中心
线水平距离
测量地点
测量人员
重心离地高度
第二次
表A3几何尺寸参数测量表
轴距(左、右平均值）
前轮轮距
后轮轮距
离去角
最小离地间隙
吸管直径
吸类罐进料口离地高度
吸粪罐有效容积
前左轮
注：未注明空载的项目，均在满载时测量。前右轮
后左轮
后右轮
前左轮
前右轮
后左轮
后右轮
第四次
测量日期
测量人员
设计值
纵向稳定
性系数
测量值
横向稳定
性系数
吸类车名称及型号
测量地点
吸类罐容积
测量员
真空泵转速，t/min
设计额定值
吸粪车名称及型号
试验地点
吸粪罐容积
抽吸介质
实测值
真空泵转速，t/min
设计额定值
吸类车名称及型号
试验地点
吸类罐容积
抽吸介质
第一次
第二次
第三次
平均值
QC/T53—1993
系统最大真空度（压力值）测定记录表编
测量日期
真空表型号
抽气真空装置型式
操作员
系统最大真空度（压力值），kPa设计值
抽吸深度测定记录表
抽气真空
装置型式
操作员
实测值
实测值
试验日期
吸粪罐进料
口离地高
吸管直径
测量员
抽吸深度，m
设计值
抽吸时间测定记录表
抽气真空
装置型式
操作员
真空泵转速，t/min
设计额定值
实测值
试验日期
吸粪罐进料
口离地商
吸管直径
测量员
抽吸时间
抽真空
实测值
吸粪车名称及型号
试验地点
吸罐容积
抽吸介质
第一次
第二次
第三次
平均值
吸类车名称及型号
试验地点
抽吸介质
真空泵转速，t/min
设计额定值
QC/T531993
排泄时间测定记录表
裂置型式
操作员
真空泵转速，/min
设计额定值
实测值
粪罐装载质量
试验日期
吸粪罐进料
口离地高
吸管直径
测量员
排泄时间
作业时真空泵温升测定记录表
真空泵型式
操作员
真空泵运转时间
实测值
吸粪车名称及型号
试验地点
试验员
吸排系统
渗漏试验
吸排系统气密封性能
泵壳初始温度
试验日期
温度测量仪器
测量员
泵壳终止温度
吸排系统密封性能试验记录表
吸粪蕴容积
系统压力，kPa
保压时间，min
检查渗漏情况
原始真空度（压力值），kPa
保压规定时间.min
测量日期
真空装置型式
操作员
保压规定时间后的真空度（压力值），kPa备
泵壳温升
吸粪车名称及型号
试验地点
发动机型号及额定
抽吸工况时转速
试验员
测量位置及工况
（额定抽吸工况）
额定抽吸工况车外噪声
测试点位置示意图
吸类车名称及型号
测量地点
测量仪器
汽油机
柴油机
附加说明：
QC/T531993
表A10作业噪声测量记录表
抽气真空装置
型号及额定转速
驾驶员
表AI1
噪声级，dB(A）
轴距2
废气排放测定记录表
气候条件
驾驶员
标准值
本标准由中华人民共和国建设部、中国汽车工业总公司提出。本标准由全国汽车标准化技术委员会归口。试验日期
本底噪声
测量仪器
操作员
平均值，dB（A）
A，B点离地高度1.2m
发动机型号
测量日期
测量员
实测值
本标准由建设部长沙建筑机械研究所、四川专用汽车制造厂、南京晨光机器厂负责起草。本标准主要起草人：邹平。
