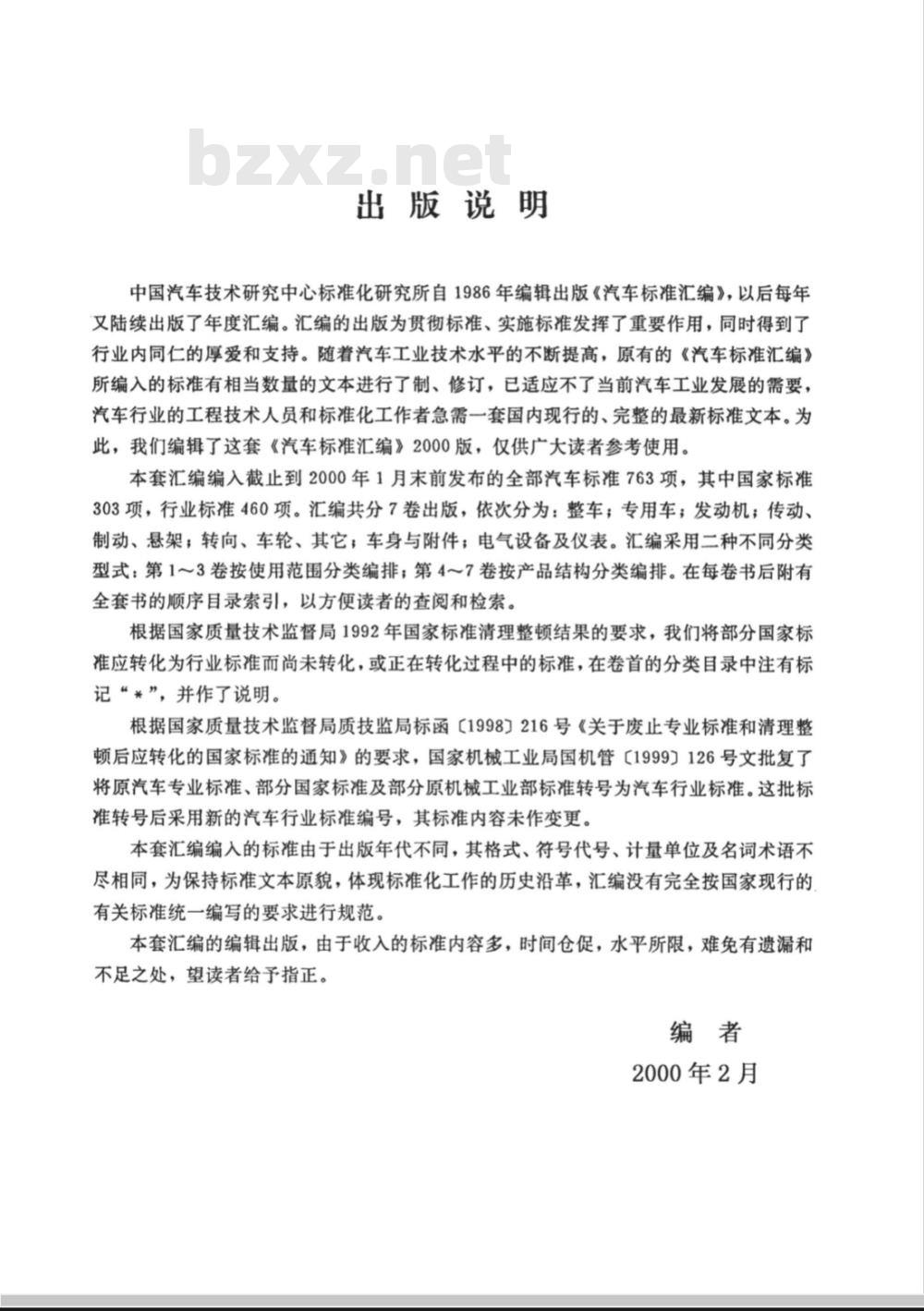

出版说明
中国汽车技术研究中心标准化研究所自1986年编辑出版《汽车标准汇编》，以后每年又陆续出版了年度汇编。汇编的出版为贯彻标准、实施标准发挥了重要作用，同时得到了行业内同仁的厚爱和支持。随着汽车工业技术水平的不断提高，原有的《汽车标准汇编》所编入的标准有相当数量的文本进行了制、修订，已适应不了当前汽车工业发展的需要，汽车行业的工程技术人员和标准化工作者急需一套国内现行的、完整的最新标准文本。为此，我们编辑了这套《汽车标准汇编》2000版，仅供广大读者参考使用。本套汇编编入截止到2000年1月末前发布的全部汽车标准763项，其中国家标准303项，行业标准460项。汇编共分7卷出版，依次分为：整车；专用车；发动机；传动、制动、悬架；转向、车轮、其它；车身与附件；电气设备及仪表。汇编采用二种不同分类型式：第1～3卷按使用范围分类编排；第47卷按产品结构分类编排。在每卷书后附有全套书的顺序目录索引，以方便读者的查阅和检索。根据国家质量技术监督局1992年国家标准清理整顿结果的要求，我们将部分国家标准应转化为行业标准而尚未转化，或正在转化过程中的标准，在卷首的分类目录中注有标记“*”，并作了说明。
根据国家质量技术监督局质技监局标函【1998］216号《关于废止专业标准和清理整顿后应转化的国家标准的通知》的要求，国家机械工业局国机管【1999】126号文批复了将原汽车专业标准、部分国家标准及部分原机械工业部标准转号为汽车行业标准。这批标准转号后采用新的汽车行业标准编号，其标准内容未作变更。本套汇编编入的标准由于出版年代不同，其格式、符号代号、计量单位及名词术语不尽相同，为保持标准文本原貌，体现标准化工作的历史沿革，汇编没有完全按国家现行的有关标准统一编写的要求进行规范。本套汇编的编辑出版，由于收入的标准内容多，时间仓促，水平所限，难免有遗漏和不足之处，望读者给予指正。
2000年2月
1范围
中华人民共和国汽车行业标准
矿用自卸汽车定型试验规程
QC/T75-1998
代替QC/T75—93
本标准规定了矿用自卸汽车新产品定型试验的实施条件、试验项目、试验程序、试验所依据的标准及试验报告内容。
本标准适用于以柴油机为动力的各种矿用自卸汽车。2引用标准
GB1332—1991
载货汽车定型试验规程
GB/T3846—1993柴油车自由加速烟度的测量滤纸烟度法GB/T6323.41994汽车操纵稳定性试验方法转向回正性能试验GB/T6323.5汽车操纵稳定性试验方法转向轻便性试验GB/T12478—1990
GB/T12480—1990
GB/T12535—1990
GB/T12536—1990
GB/T12538—1990
GB/T12540—1990
GB/T12543—1990
GB/T12544—1990
GB/T12547—1990
GB/T12548—1990
GB/T12673—1990
GB/T12674—1990
GB/T12677—1990
QC/T43—1992
QC/T44—1997
客车防尘密封性试验方法
客车防雨密封性能试验方法
汽车起动性能试验方法
汽车滑行试验方法
汽车重心高度测定方法
汽车最小转弯直径测定方法
汽车加速性能试验方法
汽车最高车速试验方法
汽车最低稳定车速试验方法
汽车速度表、里程表检验校正方法汽车主要尺寸测量方法
汽车质量(重量)参数测定方法
汽车技术状况行驶检查方法
汽车风窗玻璃气动刮水器技术条件汽车风窗玻璃电动刮水器技术条件QC/T76.1-1993
QC/T76.2-1993
QC/T76.3—1993
QC/T76.4—1993
QC/T76.5—1993
QC/T76.6—1993
QC/T76.7—1993
QC/T76.8—1993
QC/T76.9—1993
矿用自卸汽车试验方法
矿用自卸汽车试验方法
矿用自卸汽车试验方法
矿用自卸汽车试验方法
矿用自卸汽车试验方法
矿用自卸汽车试验方法
矿用自卸汽车试验方法
矿用自卸汽车试验方法
矿用自卸汽车试验方法
国家机械工业局1998-09-14批准驾驶员座位基准点R测量方法
爬坡能力试验
自动换档转速或车速试验
恒功试验
燃油消耗量试验
应急转向能力试验
行驶平顺性试验
空气调节系统性能试验
1999-01-01实施
QC/T75—1998
QC/T76.101993矿用自卸汽车试验方法冷却系冷却能力试验QC/T76.11-1993
矿用自卸汽车试验方法矿区使用可靠性试验QC/T202—1995
矿用自卸汽车试验方法牵引性能试验QC/T203—1995
5矿用自卸汽车驾驶室噪声测量方法及限值QC/T223—1997
自卸汽车性能试验方法
QC/T250—1998矿用自卸汽车试验方法制动性能试验JB4100—1985轿车客厢内部尺寸测量方法3实施条件
3.1制造厂确认试制样车符合设计任务书、设计图样及技术条件的要求，即可申请进行定型试验。3.2供定型试验的样车数量
装载质量小于40t的车型，不少于2辆；装载质量为40t及以上车型，可为1辆。3.3定型试验前，制造厂应具有如下文件：a）经主管部门批准的设计任务书及整车技术条件或产品标准；b）设计图样和计算书；
c）装配、调整技术条件；
e）使用保养说明书；
e）样车的装配调整记录；
f）试制样车的主要总成的台架试验报告。3.4申请定型试验的程序
制造厂在具备上述试验实施条件后，可向主管部门提出定型试验申请。由主管部门批准并委托国家汽车工业主管部门确认的定型试验单位，按本标准制定试验大纲。在定型试验前已做的试验项目，经定型试验单位或定型试验组审核认可并经主管部门批准后，可以免试。
在试验过程中发现下列情况之一时，定型试验单位或定型试验组有权中止试验，并要求制造厂改进后再进行试验。
a）转向、制动系统的效能不能确保行车安全；b）样车性能指标与设计任务书的要求差距较大；c）车架出现断裂损坏，致使试验无法维继续正常进行：d）驾驶室严重变形，导致车门不能开闭，风窗玻璃脱落；e）定型试验中应考核的主要总成及关键零部件需要更换；f）零部件损坏频繁，致使无法正常进行试验。3.5试验完成后，由试验单位按本标准第5章的规定提供定型试验报告。4试验项目、程序及方法
按下列试验项目考核试验样车的技术性能、适应性能、可靠性及主要零部件的耐磨性能。4.1按QC/T76.1的规定，准备试验条件和试验车辆，并做好接车记录和磨合行驶记录。4.2整车参数测量
4.2.1整车外部尺寸参数测量，按GB/T12673进行。测量项目如下：a）车长、车宽、车高（空载时、满载时和车箱最大倾斜位置时）；b）前轮距、后轮距；
c）轴距；
d）前悬、后悬；
e）满载时接近角和离去角；
f）满载时纵向通过角；
QC/T75-1998
g）满载时最小离地间隙和车箱尾部倾卸后的离地间隙；h）装载高度(空载时车箱边板上平面离地高度)；i）车箱内部长度、宽度和高度；j）车箱平装容积。
4.2.2驾驶室内部尺寸测量，参照JB4100进行，其中R点位置按QC/T76.2测量。4.2.3转向参数的测量，用车轮定位仪及转角测定仪进行。测量项目如下：a）转向轮定位参数：前束、转向轮外倾角、主销内倾角；b）转向轮内轮和外轮向左、向右最大转角。4.2.4整车质量参数的测量，按GB/T12674进行。4.2.5车辆空载重心高度测量，按GB/T12538进行空载质量测量。装载质量大于40t的车辆，可免测此项目。
4.2.6车辆最小转弯直径，按GB/T12540进行测定。允许采用压实的土质地面作为试验场地，试验车速规定为2~4km/h。
4.2.7驱动轮滚动半径，按GB/T12548进行测定。试验条件按QC/T76.1的规定。4.3主要零部件精密测量，在磨合行驶后、整车性能试验前进行；但经定型试验单位或定型试验小组认可后允许在装配前进行，但必须有正式的测量检验报告。测量项目参照GB1332表2由定型试验单位或定型试验组根据被测车辆的结构确定。4.4车辆技术状况行驶检查，按GB/T12677进行。试验条件按QC/T76.1的规定。4.5车速表校正，按GB/T12548进行，试验条件按QC/T76.1的规定。4.6滑行试验（适用于机械传动车辆）参照GB/T12536进行，滑行初速度规定为30km/h。4.7动力性试验
试验项目按下列规定，条件成熟时也可按QC/T202进行牵引特性试验。4.7.1最小稳定车速试验（仅适用于机械传动车辆）参照GB/T12547进行。
4.7.2加速性能试验
a）对于机械传动和液力机械传动手动换档的车辆，按GB/T12543进行。b）对于液力机械传动自动换档和电传动车辆，参照GB/T12543第4.2条进行试验。试验时，驾驶员只需急速踩下加速踏板并保持在发动机油门最大开度的位置。对于液力机械传动自动换档的车辆，试验时，应将档位范围选择装置置于低档至高档自动连续换档的位置，试验过程中，驾驶员不作换档操作。对于电传动车辆，试验过程中，除记录GB/T12543规定的数据外，还应用示波器或磁带记录仪记录主发电机输出电压、输出电流及转速，并分别绘制试验车辆往返各一次“主发电机输出电压、输出电流一加速时间”的关系曲线，取两条曲线的平均值绘制汽车的“主发电机输出电压、输出电流一一加速时间”关系曲线。免费标准bzxz.net
4.7.3最高车速试验
按GB/T12544进行，对于装有限速器的车辆，则只测定最高限速。4.7.4爬坡能力试验
按QC/T76.3进行。
4.7.5液力机械传动自动换档转速或车速试验按QC/T76.4进行。
电传动车辆恒功试验
按QC/T76.5进行。
4.8燃油消耗量试验
按QC/T76.6进行。
4.9制动性能试验
按QC/T250进行。
4.10排放污染物试验
按GB/T3846进行。
4.11驾驶室内噪声测量
按QC/T203进行。
4.12刮水器刮水效果试验
按QC/T43、QC/T44有关规定进行。3操纵稳定性试验
QC/T75—1998
4.13.1转向轻便性试验按GB6323.5进行。4.13.2转向回正性能试验按GB6323.4进行。4.13.3应急转向能力试验按QC/T76.7进行。4.14行驶平顺性试验
按QC/T76.8进行。
4.15驾驶室密封性试验
按GB/T12478和GB/T12480进行。6液压倾卸机构性能试验
按QC/T223—1997中第4.3~4.4条进行，试验项目如下：a）最大举升角；
b）举升时间；
c）下降时间；
测量下降时间时，对于可采用“动力下降”的车辆应分别测量“自重下降”和“动力下降”的时间；d）泄漏量。
4.17地区适应性试验
地区适应性试验中的各项试验项目，应根据被试车辆的设计使用条件选做，项目的选取由定型试验单位或定型试验组提出意见，并由主管部门批准后实施。试验项目如下：4.17.1寒冷地区适应性试验
a）起动性能试验；
按GB/T12535进行，但在做起步试验时，车辆应空载，试验条件按QC/T76.1进行；b）采暖性能试验
按QC/T76.9第5.2条进行；
c）冰雪道路行驶试验
被试车辆以不小于最高设计车速的40%的平均车速在具有冰雪道路的矿区参加实际作业，在实际作业的运距内，连续往返运行50次，在此期间，不得发生任何影响行驶安全的异常现象。4.17.2炎热地区适应性试验
a）冷却系冷却能力试验按QC/T76.10进行。b）通风性能试验按QC/T76.9-93第5.3条进行。c）空调性能试验按QC/T76.9—93第5.1条进行。4.17.3高原地区适应性试验
QC/T75—1998
试验应在海拔高度为2500m以上地区进行，试验项目为本标准的4.7、4.8、4.9和4.17.2条，除此之外，试验车辆还应在海拔高度2500m以上的高原矿区参加实际作业，其作业运输里程不得少于250km。
4.18使用可靠性试验
按QC/T76.11进行。
5试验报告
定型试验结束后，由定型试验单位或定型试验小组编写定型试验报告，报告的主要内容应包括：a）试验任务来源；
b）试验项目；
c）试验对象（包括整车主要技术特征参数，外形照片及主要总成的型号与参数)；d）试验条件（包括所用测试仪器的名称、规格、精度、试验场地、气象等内容）；e）试验依据的标准；
f）试验结果；
g）结论与建议。
附加说明：
本标准由机械工业部汽车工业司提出。本标准由全国汽车标准化技术委员会归口。本标准起草单位：中国汽车工业总公司重庆汽车研究所。本标准主要起草人：涂江林、陈四维。-661-
