QC T 669-2000 汽车空调用管接头和管件前言
中华人民共和国汽车行业标准
汽车空调（HFC-134a）用管接头和管件OC/T 669-2000

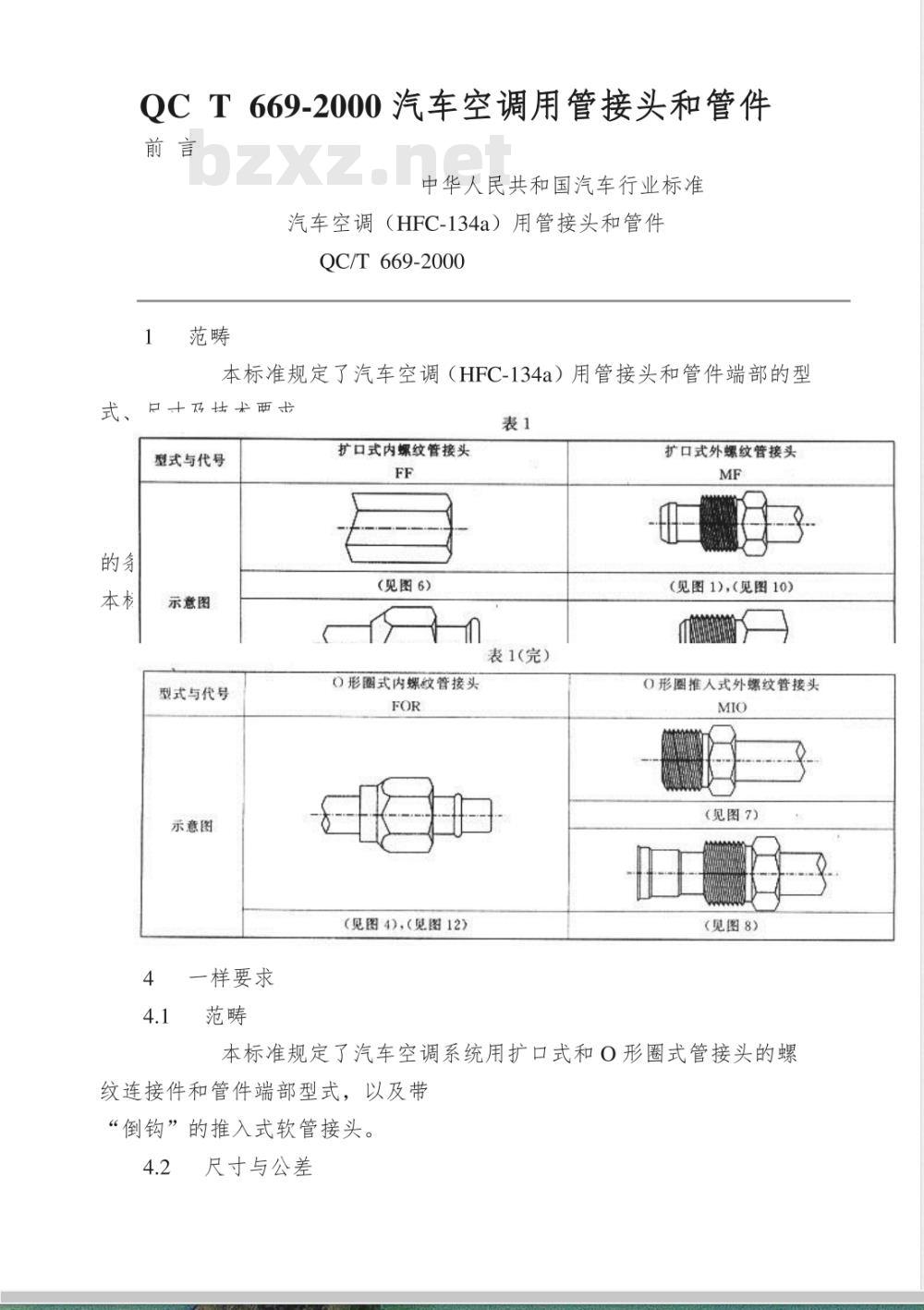

本标准规定了汽车空调（HFC-134a）用管接头和管件端部的型十乃要
型式与代号
示意图
型式与代号
示意图
一样要求
扩口式内螺纹管接头
（见图6）
形圈式内螺纹管接头
（见图4)，（见图12）
扩口式外螺纹管接头
（见图1)，（见图10）
表1（完）
O形圈推人式外螺纹管接头
（见图7）
（见图8）
本标准规定了汽车空调系统用扩口式和O形圈式管接头的螺纹连接件和管件端部型式，以及带“倒钩”的推入式软管接头。

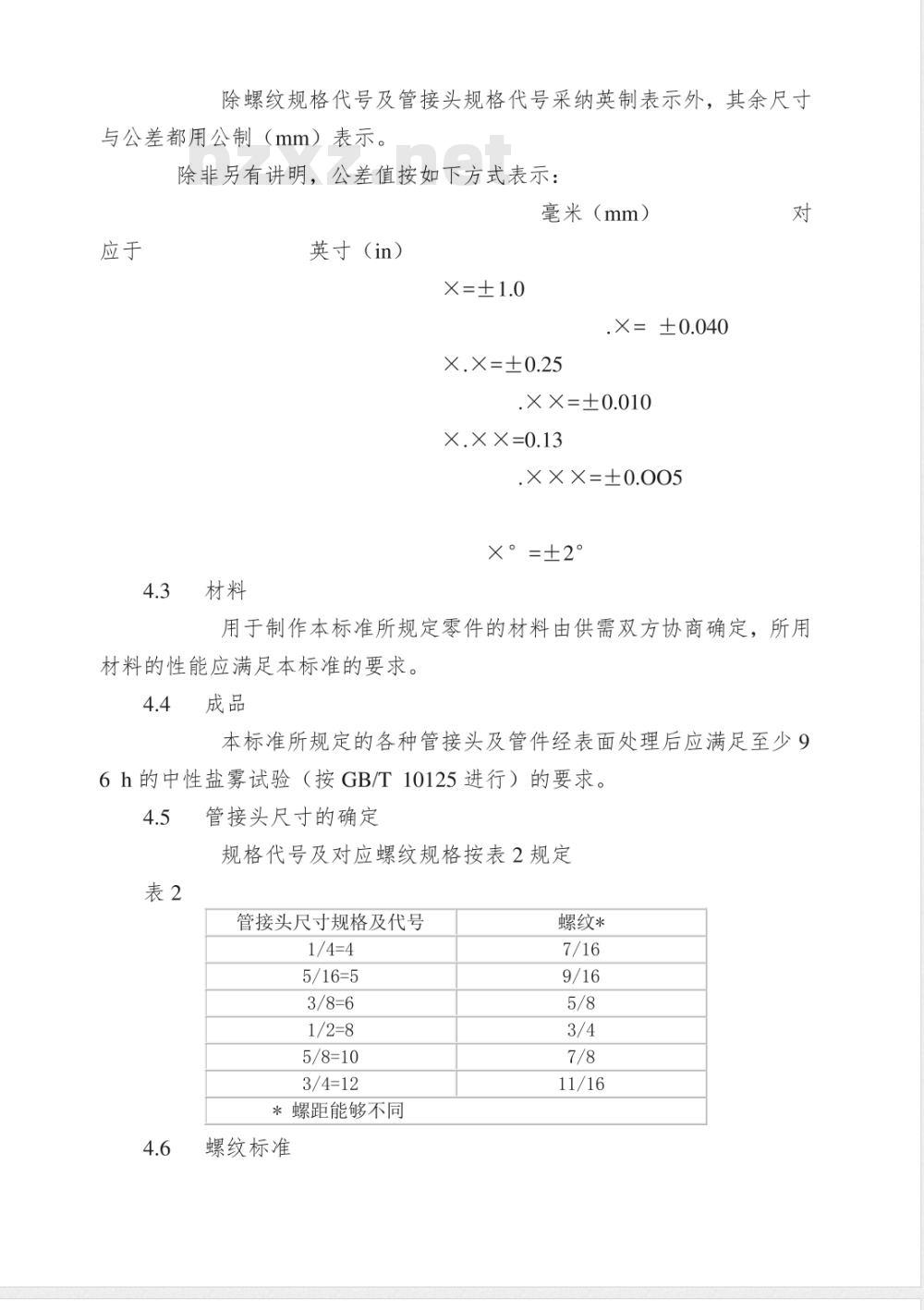

尺寸与公差
除螺纹规格代号及管接头规格代号采纳英制表示外，其余尺寸与公差都用公制（mm）表示。
除非另有讲明，公差值按如下方式表示：毫米（mm）
英寸（in）
.X= ±0.040
X.X=±0.25
.X ×=±0.010
X.X X=0.13
.X × X=+0.005
×°=±2°
用于制作本标准所规定零件的材料由供需双方协商确定，所用材料的性能应满足本标准的要求。4.4
本标准所规定的各种管接头及管件经表面处理后应满足至少96h的中性盐雾试验（按GB/T10125进行）的要求。4.5
管接头尺寸的确定
规格代号及对应螺纹规格按表2规定管接头尺寸规格及代号
5/16=5
5/8=10
3/4=12
*螺距能够不同
螺纹标准
螺纹*
所有的螺纹的尺寸及公差应符合ANSIB1.1所规定的2级螺纹（2A、2B）：螺纹量规应符合B1.2的规定：螺纹检验按ANSI/ASMEB1.3M所规定的22体系执行。在可能的情形下，也可采纳一般螺纹（ANSIB113)。

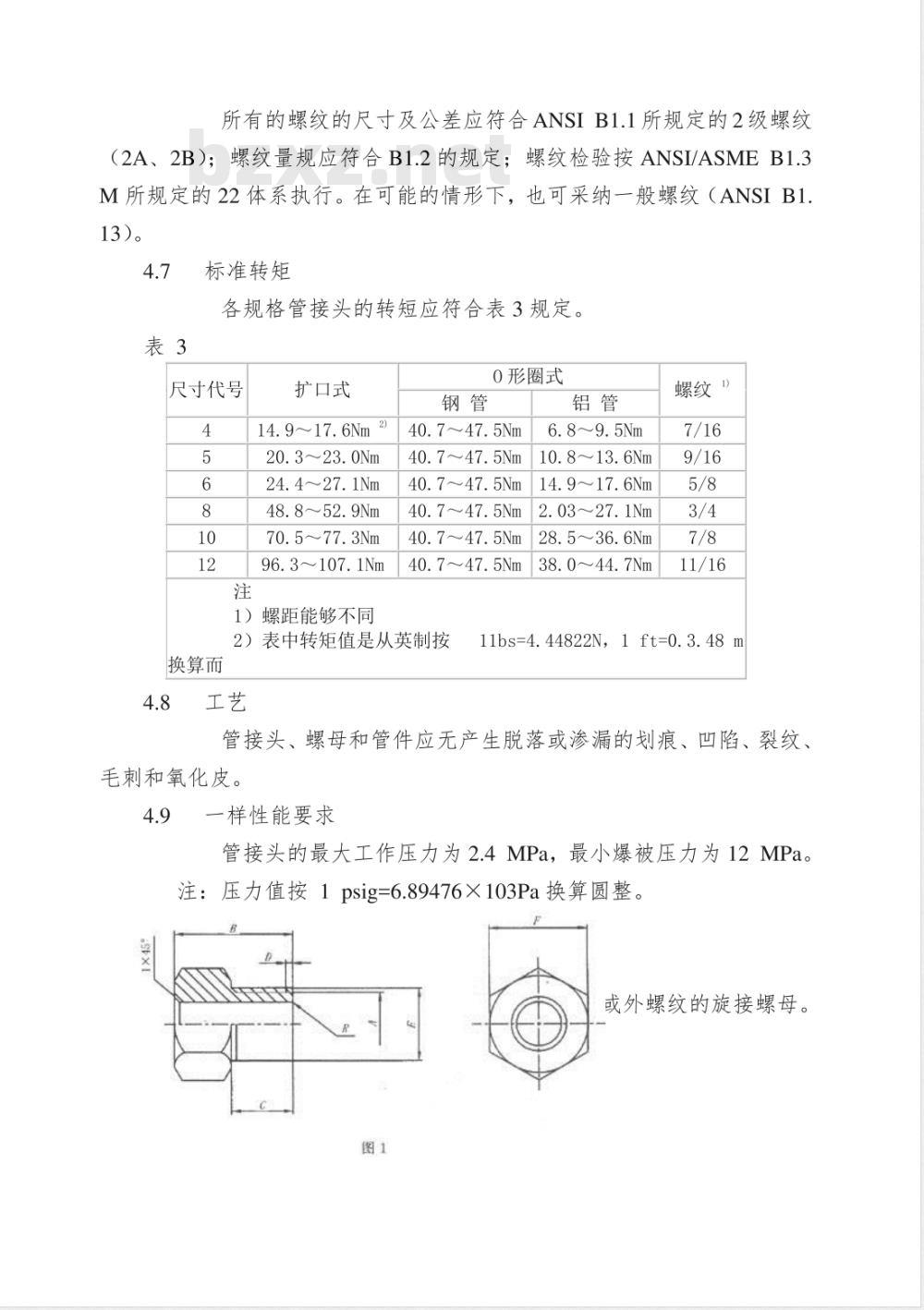

标准转矩
各规格管接头的转短应符合表3规定。尺寸代号
扩口式
14. 9～17.6Nm
20.3～23. 0Nm
24.4～27. 1Nm
48.8～52.9Nm
70.5～77.3Nm
96.3~107.1Nm
1）螺距能够不同
0形圈式
40.7~47.5Nm
40.7～47.5Nm
40.7～47.5Nm
40.7～47.5Nm
40.7～47.5Nm
40.7～47.5Nm
2）表中转矩值是从英制按
换算而
6.8～9.5Nm2
10.8～13.6Nm
14.9~17.6Nm
2.03～27.1Nm
28.5~36.6Nm
38.0～44.7Nm
11bs=4.44822N，1 ft=0.3.48 m管接头、螺母和管件应无产生脱落或渗漏的划痕、凹陷、裂纹、毛刺和氧化皮。
一样性能要求
管接头的最大工作压力为2.4MPa，最小爆被压力为12MPa。注：压力值按1psig=6.89476×103Pa换算圆整。或外螺纹的旋接螺母。
9.525(3/8)
12.7(1/2)
15.875(5/8)
19.05(3/4)
5/8-18
3/4-16
7/8-14
1-1/16-14
1参考尺寸\A\要比管件的名义外径大0.20~0.38mm。因与管件尺寸规格有关，尺寸A保留英制规格在括号中
1)尺寸D按1in=25.4mm换算过来
O形圈式管接头旋接螺母
适用于0形圈式管接头的有内螺纹或外螺纹的旋接螺母。6.2
外螺纹螺母按图3和表6规定。
内螺纹螺母按图4和表7规定。
刚性扩口犬螺发笃坟汇
1）尺寸A按1in=25.4mm换算过来。表6
（+色）2)
C(六角）2)
7/16-20
5/8-18
3/4-16
7/8-14
11/16-14
2）其它形式（圆形，四角等）也可选用。尺寸C按1in=25.4mm换算过来刚性O形圈螺纹管接头
是小疆好上曲
最小螺纹长度
规定了外螺纹（刚性机械及双片结构）和内螺纹O形圈刚性接讲明
46*±1°
最大0.25
H(六角)
7/16-20
5/8-18
3/4-18
2倍壁厚：0.17
选项！
注：扩口座与管外径应保持同心度全跳动在0.38mm之内，型式Www.bzxZ.net
管名义外径
6.35(1/4)
9.525(3/8)
7.937(5/16)
12.7(1/2)
10.319(13/32)
15.875(5/8)
46°±1°
1.6剩量距离
最小螺纹长度
90°±1
文长度
12.7(1/2)
19.05(3/4)
15.875(5/8)
注：1）尺寸D按1in=25.4mm换算过来E
和形端
注：直径AF必须保持同心度全跳动在0.25mm之内。图12b
RO.8或倒角
最小公称壁厚 E
3倍点吨6.35
0.5钓间起
软管规格
（参考）
9.525(3/8)
12.7(1/2)
15.875(5/8)
19.05(3/4)
软管尺寸
（名义）
钩式推入式软管接头。
能够有3.175mm变化
“A”为参考尺寸，「
（参考）
7/8-28
7/8-32
11/16-8
11/16-12
11/16-16
11/16-18
11/16-20
11/16-28
0-8673
0-8500
1:0393
