【汽车行业标准(QC)】塑料(尼龙)用自攻螺钉螺纹

本网站发布时间： 2024-07-17 10:15:56

QC/T713-2004
现行
　点击下载此标准

基本信息

标准号：
QC/T 713-2004
标准名称：
塑料(尼龙)用自攻螺钉螺纹
标准类别：
汽车行业标准(QC)
标准状态：
现行
发布日期：
2004-10-20
实施日期：
2005-04-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
50.30 KB

标准分类号

标准ICS号：
道路车辆工程>>43.040道路车辆装置
中标分类号：
车辆>>车辆通用零部件>>T31紧固件

关联标准

出版信息

出版社：
中国计划出版社
页数：
7页
标准价格：
12.0 元
出版日期：
2005-04-01

其他信息

起草人：
赵喆
起草单位：
南京依维柯汽车有限公司
归口单位：
全国汽车标委会基础分委会
提出单位：
全国汽车标准化技术委员会
发布部门：
国家发展和改革委员会
相关标签：
塑料尼龙自攻螺钉螺纹

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了螺纹规格为NST 3～NST 7自攻螺钉螺纹的形状、尺寸、螺钉末端及攻丝前塑料(尼龙)底孔直径。本标准适用于拧入塑料(尼龙)底孔的自攻螺钉螺纹。 QC/T 713-2004 塑料(尼龙)用自攻螺钉螺纹 QC/T713-2004

标准内容

部分标准内容：

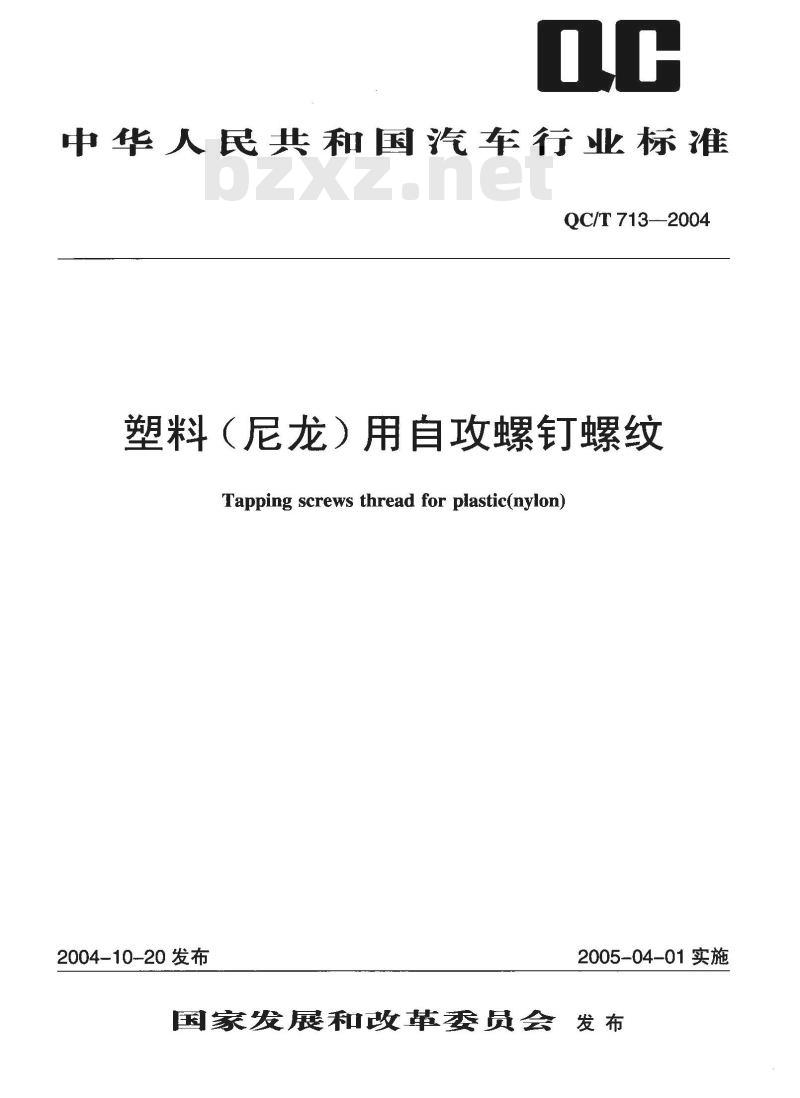

中华人民共和国汽车行业标准
QC/T713--2004免费标准bzxz.net
塑料（尼龙）用自攻螺钉螺纹
Tapping screws thread for plastic(nylon)2004-10-20发布
2005-04-01实施
国家发展和改革委员会发布

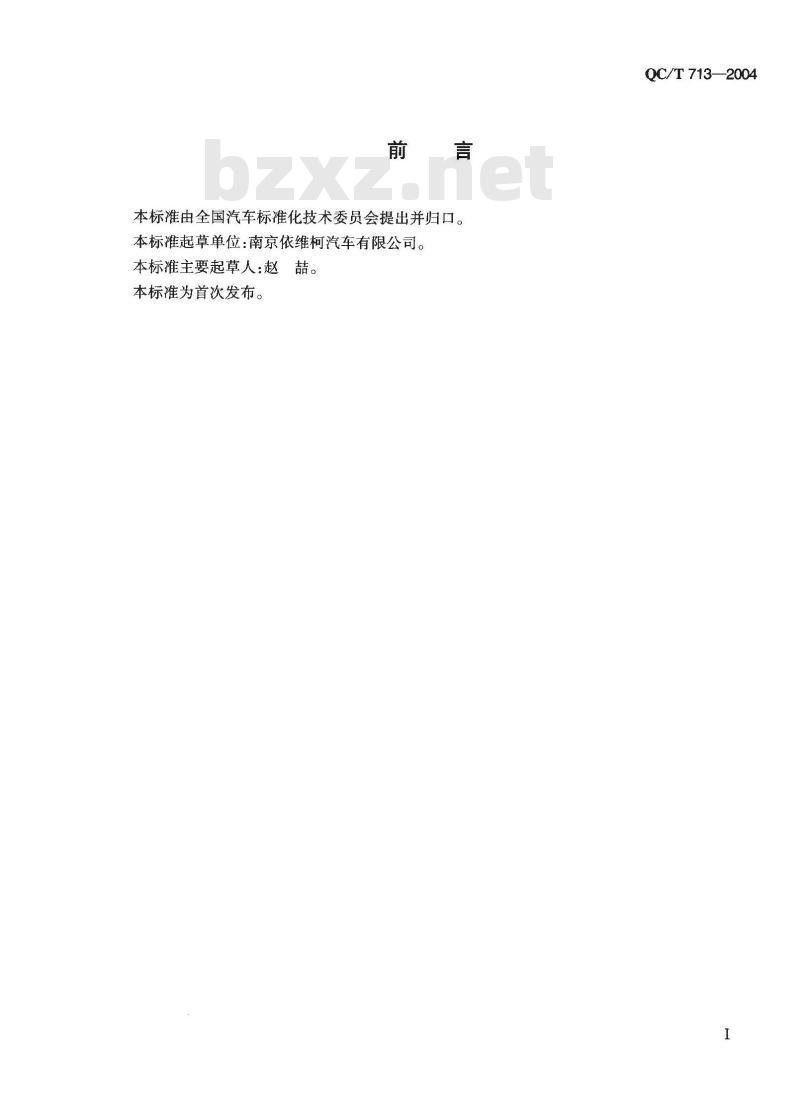

本标准由全国汽车标准化技术委员会提出并归口。本标准起草单位：南京依维柯汽车有限公司。本标准主要起草人：赵
本标准为首次发布。
QC/T 713—2004

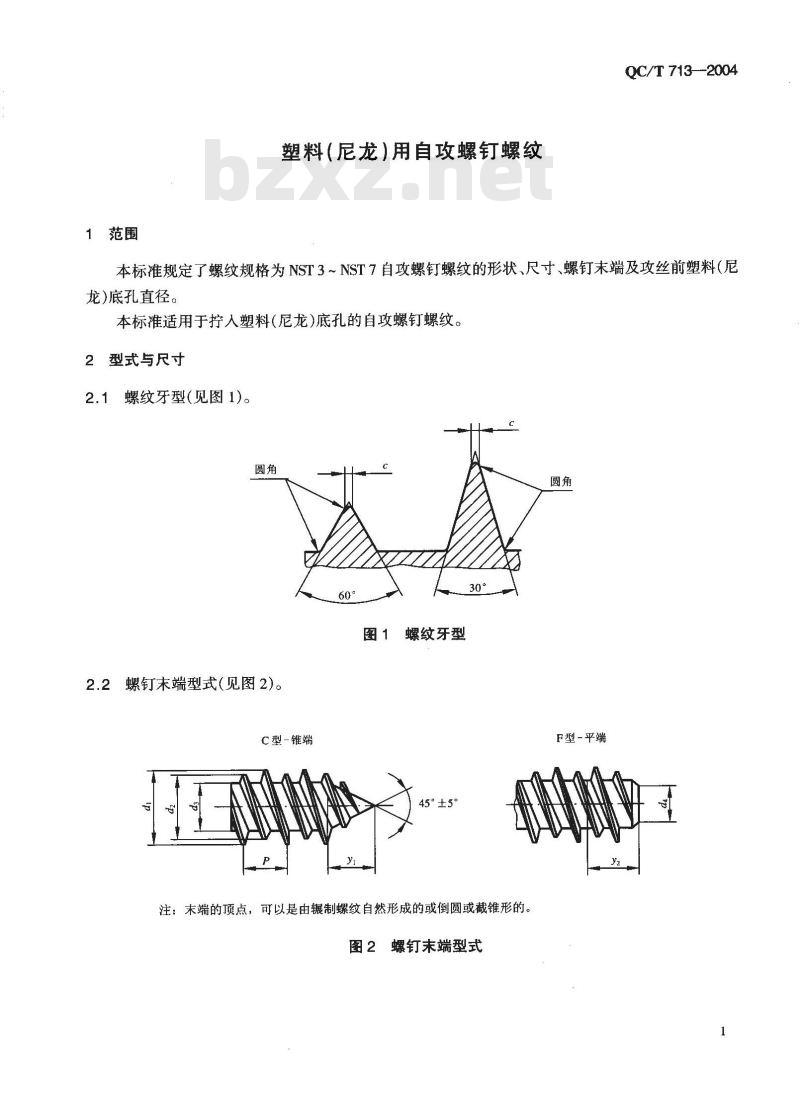

1范围
塑料（尼龙）用自攻螺钉螺纹
QC/T 713--2004
本标准规定了螺纹规格为NST3~NST7自攻螺钉螺纹的形状、尺寸、螺钉末端及攻丝前塑料（尼龙)底孔直径。
本标准适用于拧人塑料(尼龙)底孔的自攻螺钉螺纹。2型式与尺寸
螺纹牙型(见图1)。
2.2螺钉末端型式（见图2）。
C型-锥端
螺纹牙型
注：末端的顶点，可以是由辗制螺纹自然形成的或倒圆或截锥形的。图2螺钉末端型式
F型-平端
QC/T 713—2004

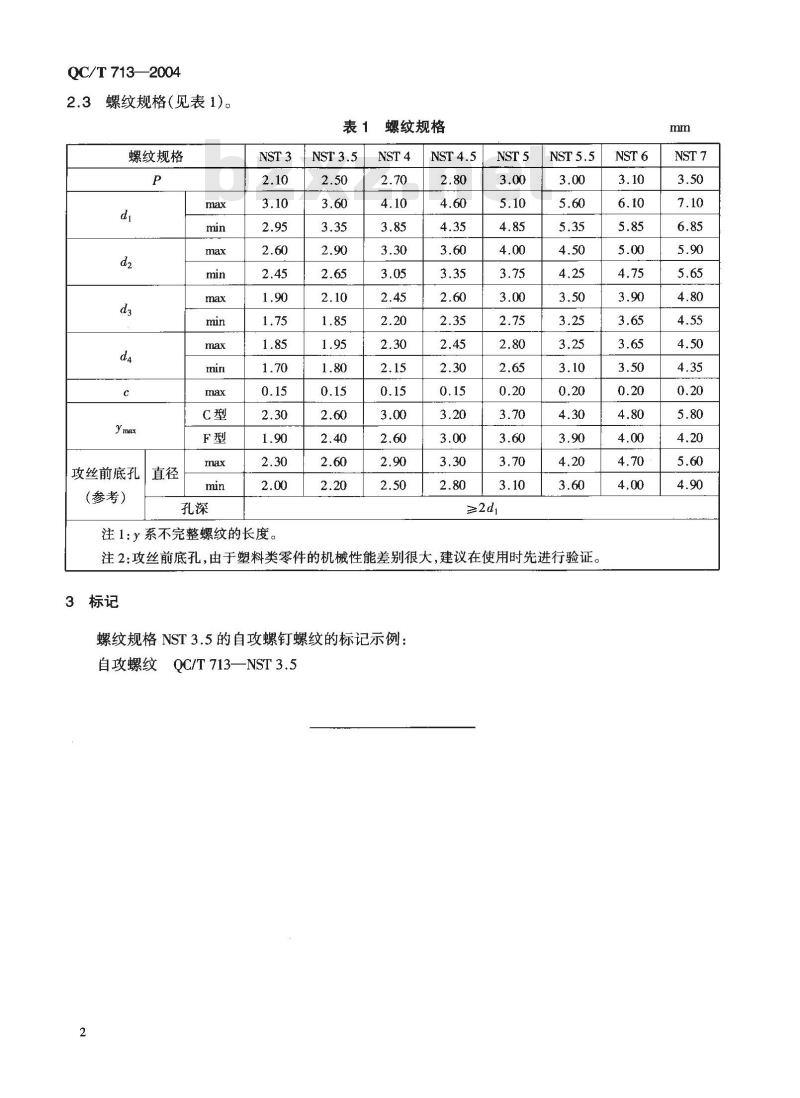

螺纹规格（见表1)。
螺纹规格
攻丝前底孔
(参考）
注1：系不完整螺纹的长度。
螺纹规格
≥2di
注2：攻丝前底孔，由于塑料类零件的机械性能差别很大，建议在使用时先进行验证。3标记
螺纹规格NST3.5的自攻螺钉螺纹的标记示例：自攻螺纹
OC/T713—NST3.5
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
