【汽车行业标准(QC)】 汽车用螺纹连接副摩擦系数的测试方法

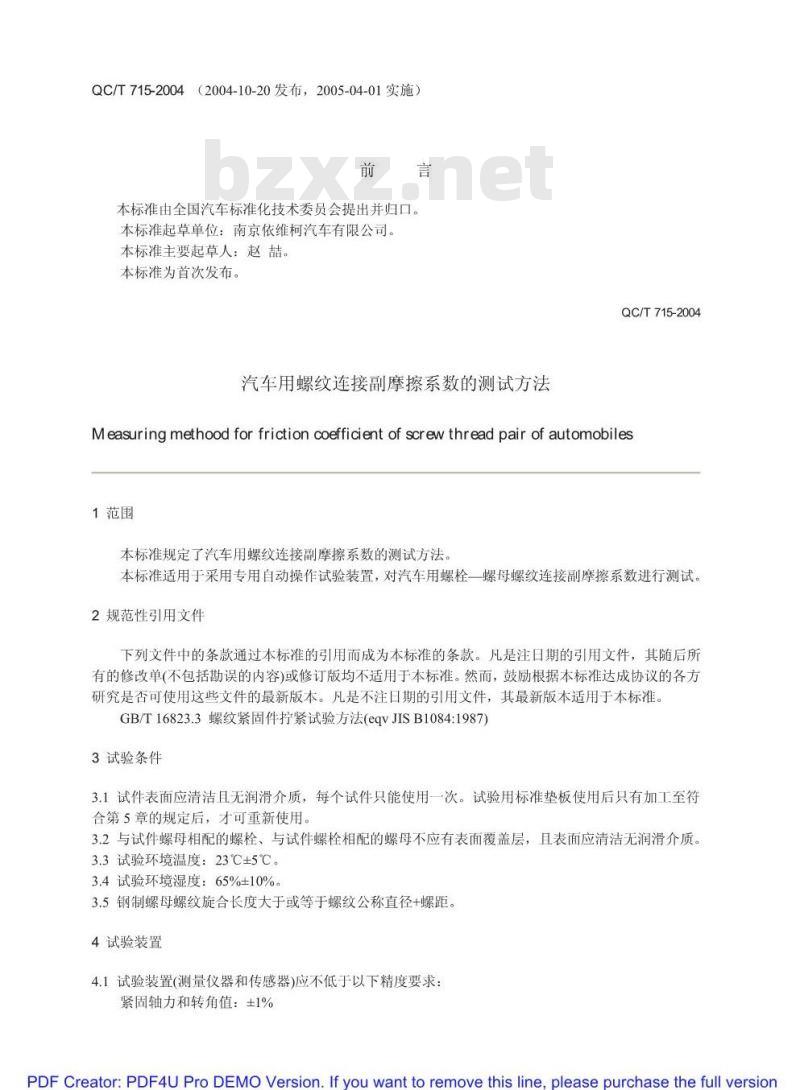

QC/T715-2004（2004-10-20发布，2005-04-01实施）前言
本标准由全国汽车标准化技术委员会提出并归口。本标准起草单位：南京依维柯汽车有限公司。本标准主要起草人：赵喆。
本标准为首次发布。
汽车用螺纹连接副摩擦系数的测试方法QC/T715-2004
Measuringmethoodforfrictioncoefficientof screwthreadpairofautomobiles1范围
本标准规定了汽车用螺纹连接副摩擦系数的测试方法。本标准适用于采用专用自动操作试验装置，对汽车用螺栓一螺母螺纹连接副摩擦系数进行测试。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T16823.3螺纹紧固件拧紧试验方法(eqvJISB1084:1987)3试验条件wwW.bzxz.Net
3.1试件表面应清洁且无润滑介质，每个试件只能使用一次。试验用标准垫板使用后只有加工至符合第5章的规定后，才可重新使用。3.2与试件螺母相配的螺栓、与试件螺栓相配的螺母不应有表面覆盖层，且表面应清洁无润滑介质。3.3试验环境温度：23℃±5℃。3.4试验环境湿度：65%+10%。
3.5钢制螺母螺纹旋合长度大于或等于螺纹公称直径+螺距。4试验装置
4.1试验装置(测量仪器和传感器)应不低于以下精度要求：紧固轴力和转角值：±1%

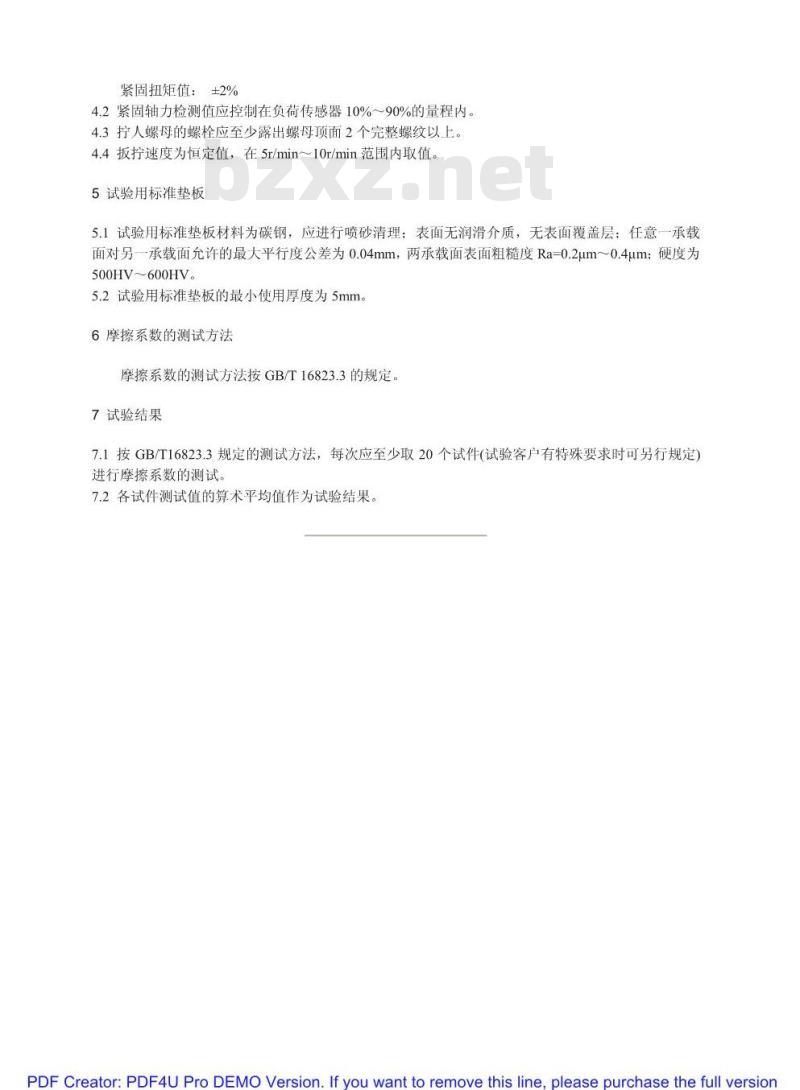

PDFCreator:PDF4UProDEMOVersion.Ifyouwanttoremovethisline,pleasepurchasethefull version紧固扭矩值：±2%
4.2紧固轴力检测值应控制在负荷传感器10%～90%的量程内。4.3拧人螺母的螺栓应至少露出螺母顶面2个完整螺纹以上。4.4扳拧速度为恒定值，在5r/min～10r/min范围内取值。5试验用标准垫板
5.1试验用标准垫板材料为碳钢，应进行喷砂清理；表面无润滑介质，无表面覆盖层；任意一承载面对另一承载面允许的最大平行度公差为0.04mm，两承载面表面粗糙度Ra=0.2μum0.4um；硬度为500HV～600HV。
5.2试验用标准垫板的最小使用厚度为5mm，6摩擦系数的测试方法
摩擦系数的测试方法按GB/T16823.3的规定。7试验结果
7.1按GB/T16823.3规定的测试方法，每次应至少取20个试件（试验客户有特殊要求时可另行规定）进行摩擦系数的测试。
7.2各试件测试值的算术平均值作为试验结果。PDFCreator:PDF4UProDEMOVersion.Ifyouwanttoremovethisline,pleasepurchasethefull version
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
