【机械行业标准(JB)】 光谱仪器用狭缝

ICS17.180.30

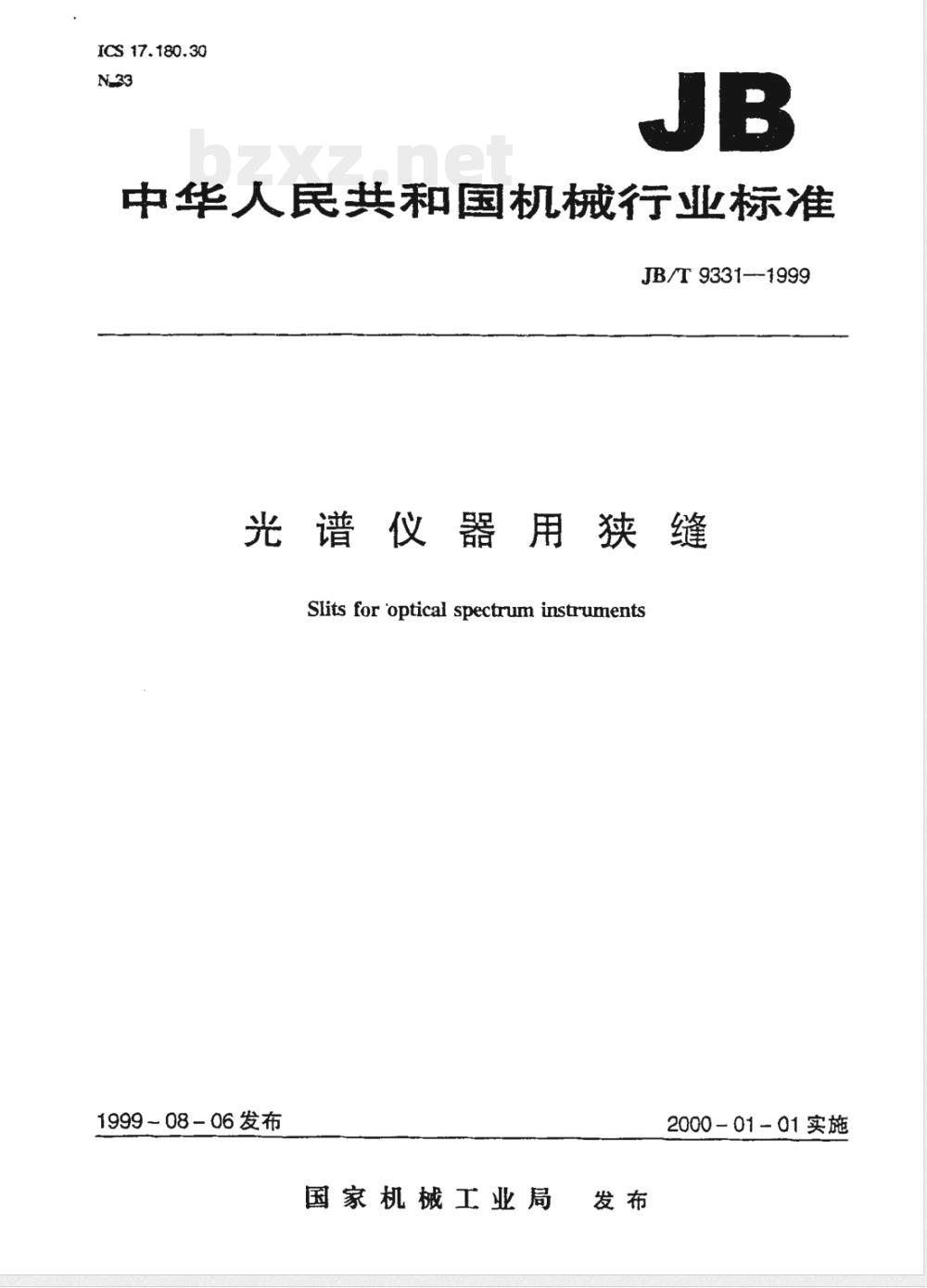

中华人民共和国机械行业标准
JB/T9331--1999
光谱仪器用狭缝
Slitsfor'optical spectrum instruments1999-08-06发布
国家机械工业局
2000-01-01实施
JB/T9331—1999

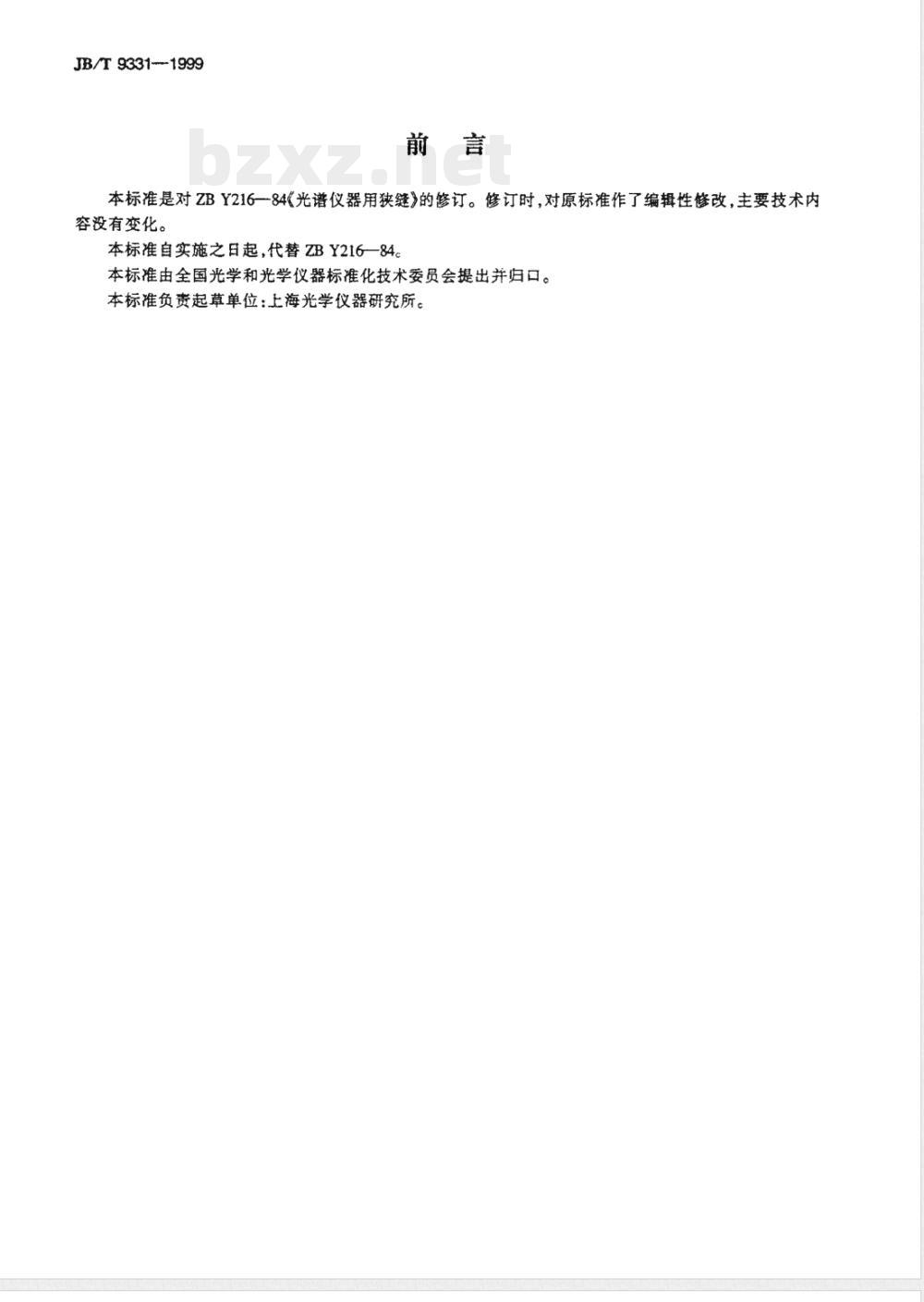

本标准是对ZBY216一84《光谱仪器用狭缝》的修订。修订时，对原标准作了编辑性修改，主要技术内容没有变化。
本标准自实施之日起，代替ZBY216—84。本标准由全国光学和光学仪器标准化技术委员会提出并归口。本标准负责起草单位：上海光学仪器研究所。范围
中华人民共和国机械行业标准

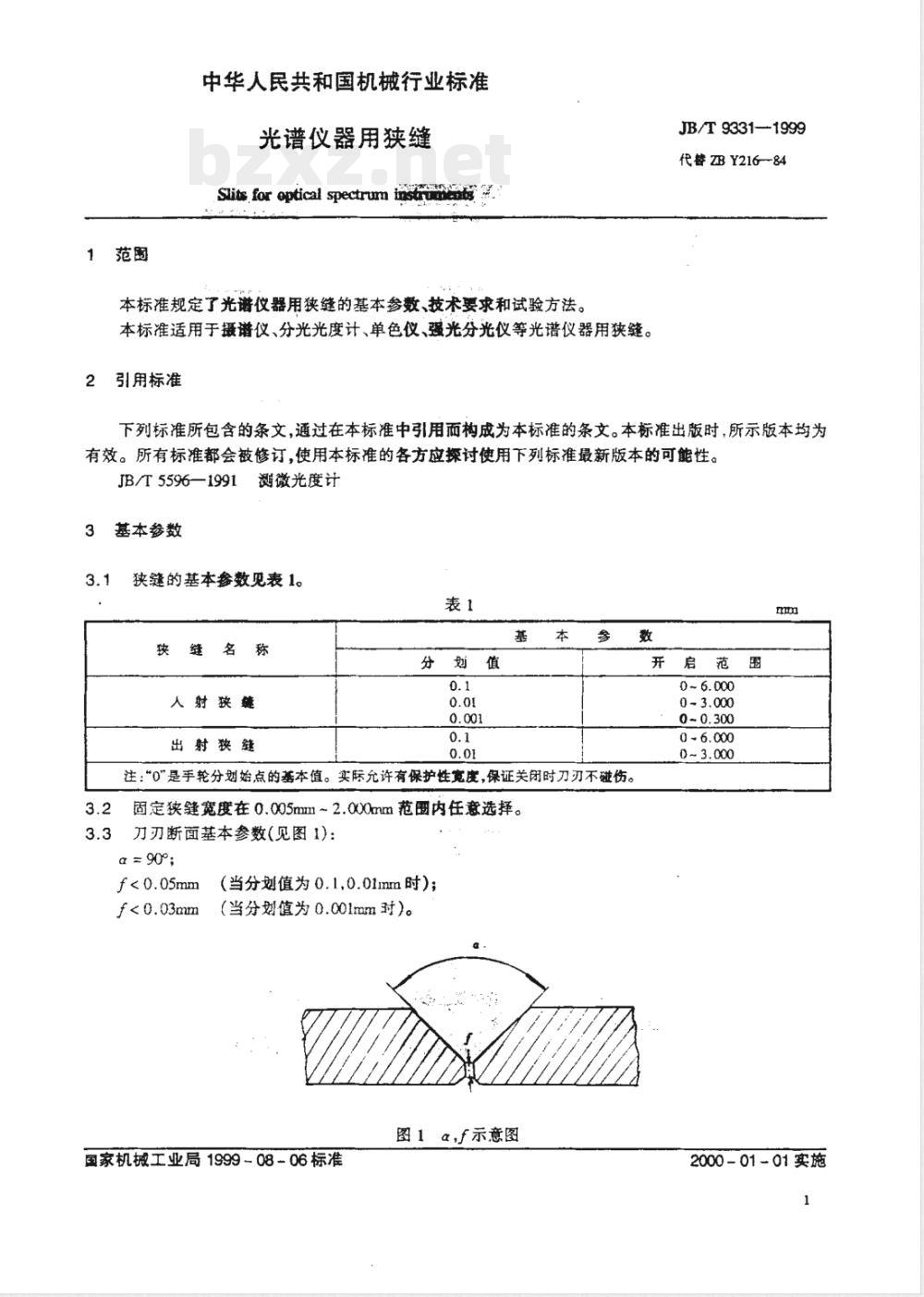

光谱仪器用狭缝
Slits for optical spectrum instrutneats本标准规定了光谱仪器用狭缝的基本参数、技术要求和试验方法。本标准适用于摄谱仪、分光光度计、单色仪、强光分光仪等光谱仪器用狭缝。引用标准
JB/T9331—1999
代替ZBY216—84
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。JB/T5596—1991微光度计
基本参数
狭缝的基本参数见表1。
狭缝名称
分划值
人射缝
出射狭缝
开启范围
注：“0\是手轮分划始点的基本值。实际允许有保护性宽度，保证关闭时刀刃不碰伤。固定狭缝宽度在0.005mm~2.000mm范翻内任意选择。刀刃断面基本参数（见图1)：
α=90;
（当分划值为0.1,0.01mm时）；(当分划值为0.001mm对）。
图1a示意图
国家机械工业局1999-08-06标准mm
2000-01-01实施

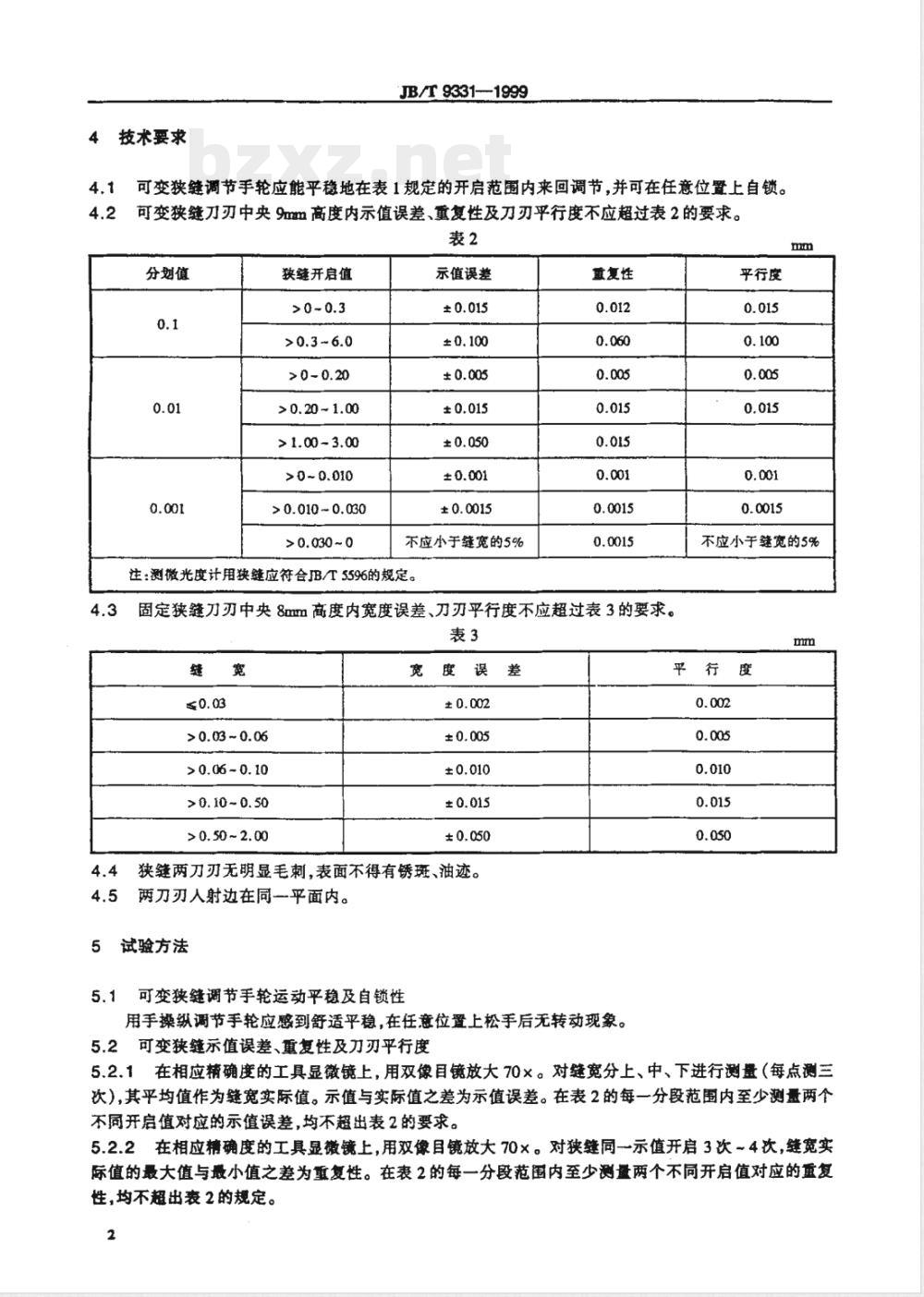

技术要求
JB/T9331—1999
可变狭缝调节手轮应能平稳地在表1规定的开启范围内来回调节，并可在任意位置上自锁。可变狭缝刀刃中央9mm高度内示值误差、重复性及刀刃平行度不应超过表2的要求。表2
分划值
狭缝开启值
>0.20~1.00
>1.00-3.00
>0.010~0.030
示值误差
不应小于缝宽的5%
注：测微光度计用狭缝应符合JB/T5596的规定。置复性
固定狭缝刀刃中央8mm高度内宽度误差、刀刃平行度不应超过表3的要求。表3
>0.03~0.06
>0.06-0.10
>0.10-0.50
>0.50~2.00
宽度误差
狭缝两刀刃无明显毛刺，表面不得有锈斑、油迹。4.4
两刀刃人射边在同一平面内。
5试验方法
5.1可变狭缝调节手轮运动平稳及自锁性用手操纵调节手轮应感到舒适平稳，在任遮位置上松手后无转动现象。5.2可变狭缝示值误差、重复性及刀刃平行度平行度
不应小于链宽的5%
平行度
5.2.1在相应精确度的工具显微镜上，用双像目镜放大70×。对缝宽分上、中、下进行测量（每点测三次），其平均值作为缝宽实际值。示值与实际值之差为示值误差。在表2的每一分段范围内至少测量两个不同开启值对应的示值误差，均不超出表2的要求。5.2.2在相应精确度的工具显微镜上，用双像目镜放大70×。对狭缝同一示值开启3次~4次，缝宽实际值的最大值与最小值之差为重复性。在表2的每一分段范国内至少测量两个不同开启值对应的重复性，均不超出表2的规定。
JB/T9331—1999

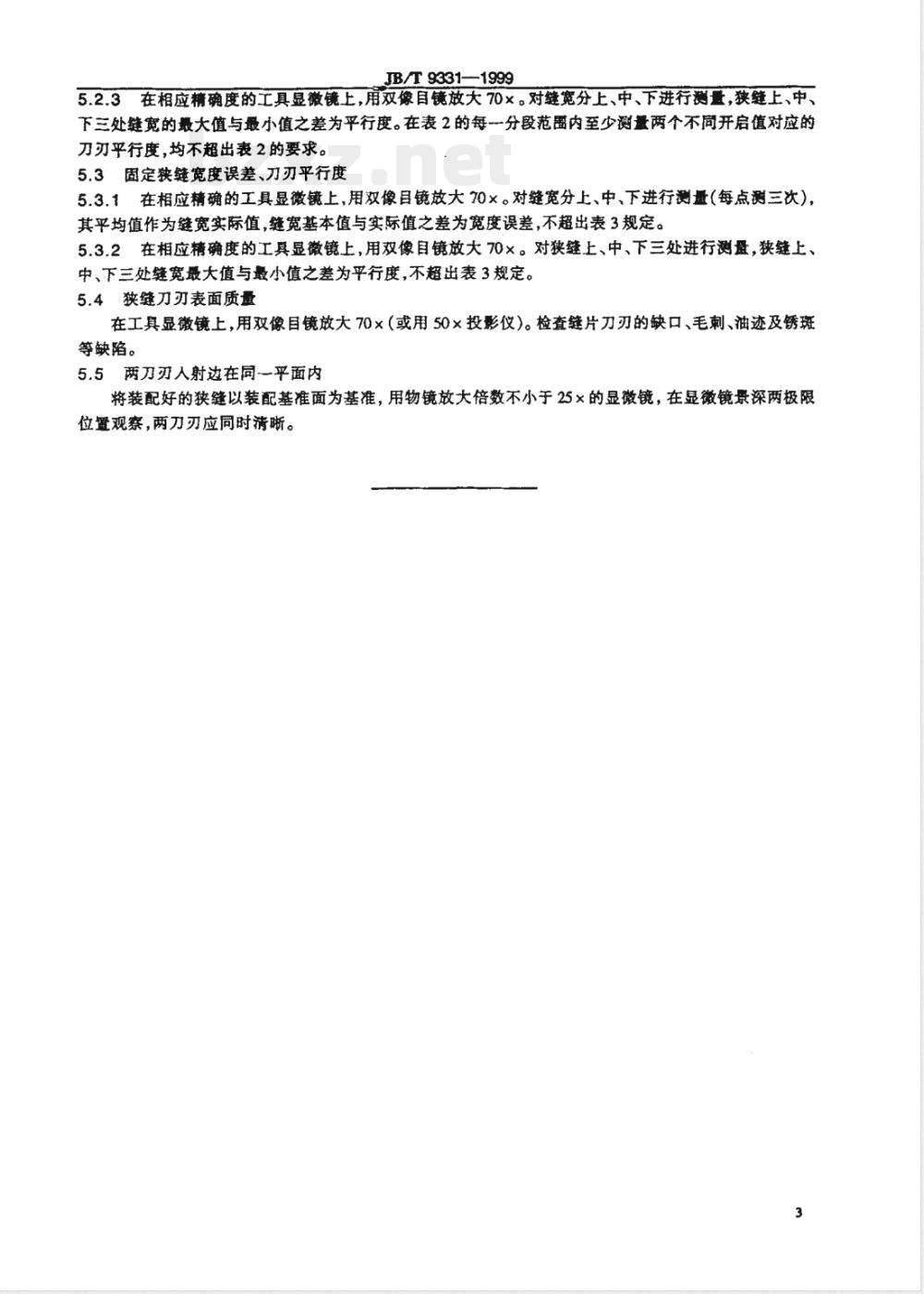

5.2.3在相应精确度的工具显微镜上，用双像目镜放大70×。对缝宽分上、中、下进行测量，狭上、中、下三处缝宽的最大值与最小值之差为平行度。在表2的每一分段范留内至少测量两个不开启值对应的刀刃平行度，均不超出表2的要求。5.3固定狭缝宽度误差、刀刃平行度5.3.1在相应精确的工具显微镜上，用双像目镜放大70×。对缝宽分上、中、下进行测量（每点测三次），其平均值作为缝宽实际值，缝宽基本值与实际值之差为宽度误差，不超出表3规定。5.3.2在相应精确度的工具显微镜上，用双像目镜放大70×。对狭继上、中、下三处进行测盘，狭缝上、中、下三处缝宽最大值与最小值之差为平行度，不超出表3规定。5.4狭缝刀刃表面质量
在工具显微镜上，用双像目镜放大70×（或用50×投影仪）。检查缝片刀刃的缺口、毛刺、油迹及锈斑等缺陷。
5.5两刀刃人射边在同一平面内
将装配好的狭缝以装配基准面为基准，用物镜放大倍数不小于25×的显微镜，在显微镜景深两极限位置观察，两刀刃应同时清晰。3
