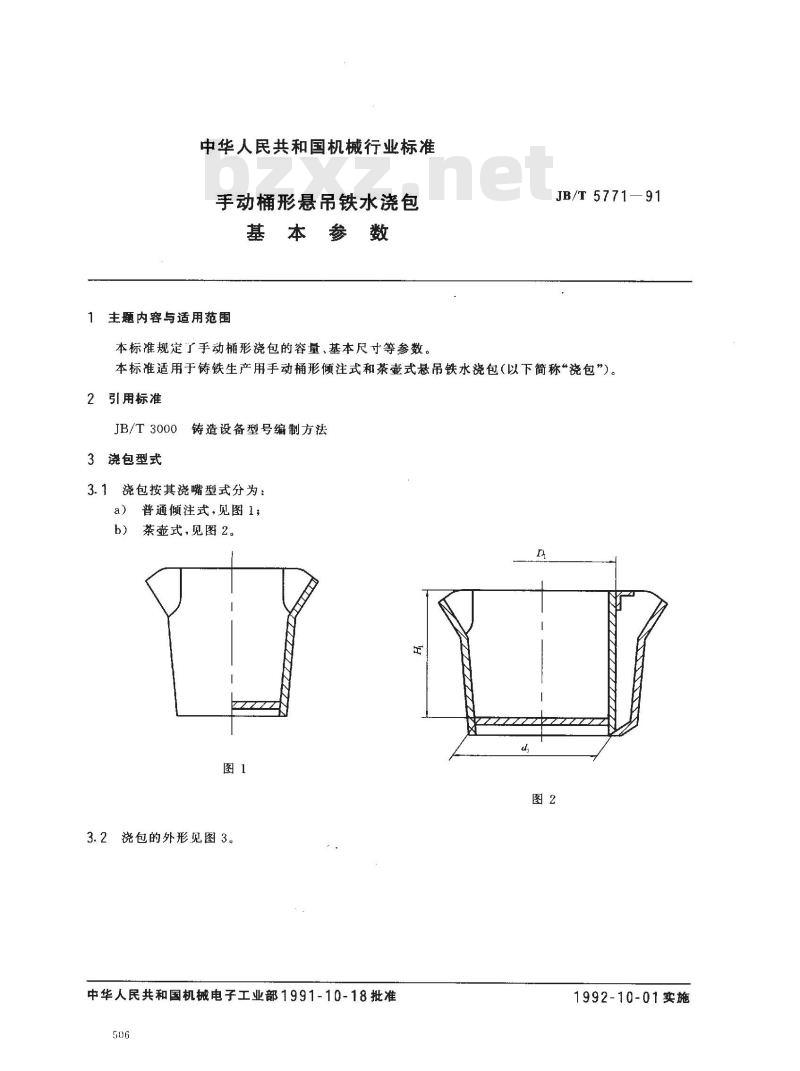

中华人民共和国机械行业标准
手动桶形悬吊铁水浇包
基本参数
主题内容与适用范围
本标准规定了手动桶形浇包的容量、基本尺寸等参数，JB/T 5771—91
本标准适用于铸铁生产用手动桶形倾注式和茶壶式悬吊铁水浇包（以下简称\浇包”）。2
引用标准
铸造设备型号编制方法
JB/T 3000
3浇包型式
3.1浇包按其浇嘴型式分为：
a）普通倾注式，见图1；
b）茶壶式，见图2。

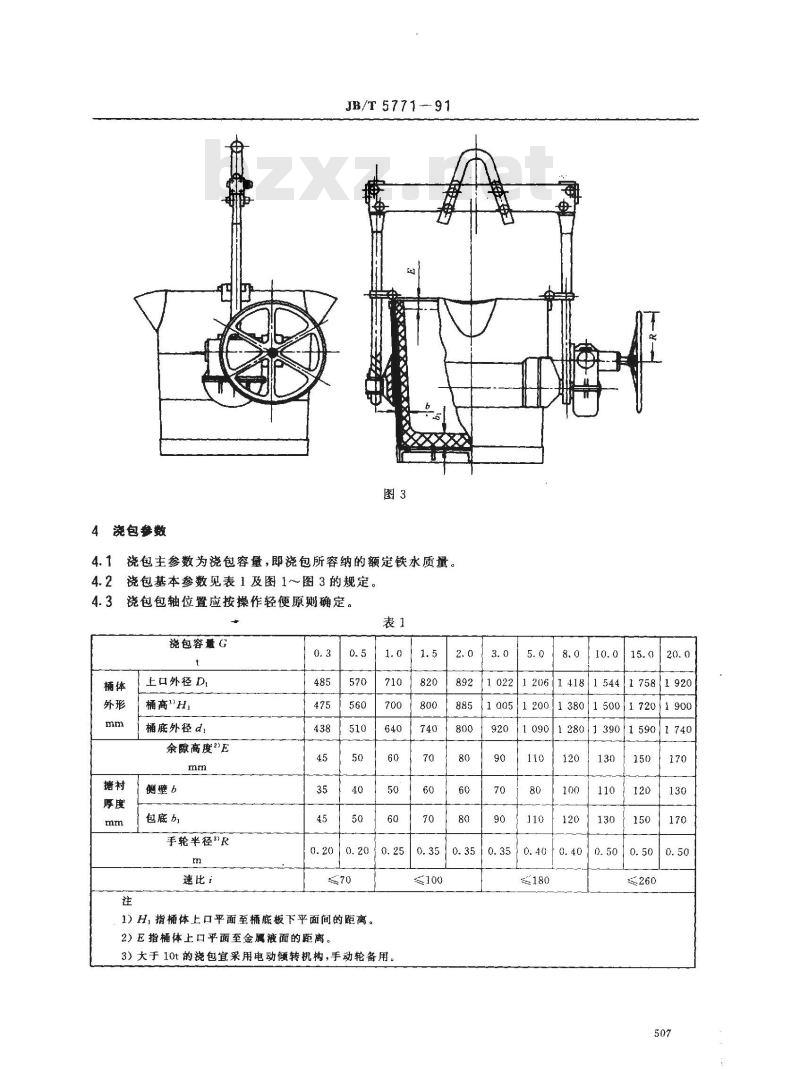

3.2浇包的外形见图3。
中华人民共和国机械电子工业部1991-10-18批准506
1992-10-01实施
4浇包参数
JB/T 5771-91wwW.bzxz.Net
4.1浇包主参数为浇包容量，即浇包所容纳的额定铁水质量。4.2浇包基本参数见表1及图1～图3的规定。4.3浇包包轴位置应按操作轻便原则确定。表1
说包容量G
上口外径Di
桶高\H
桶底外径d
余隙高度2E
侧壁b
手轮半径”R
速比：
1）H，指桶体上口平面至桶底板下平面间的距离。2）E指桶体上口平面至金属液面的距离。3）大于10t的浇包宜采用电动倾转机构，手动轮备用，1.5
3901590
0.500.500.50

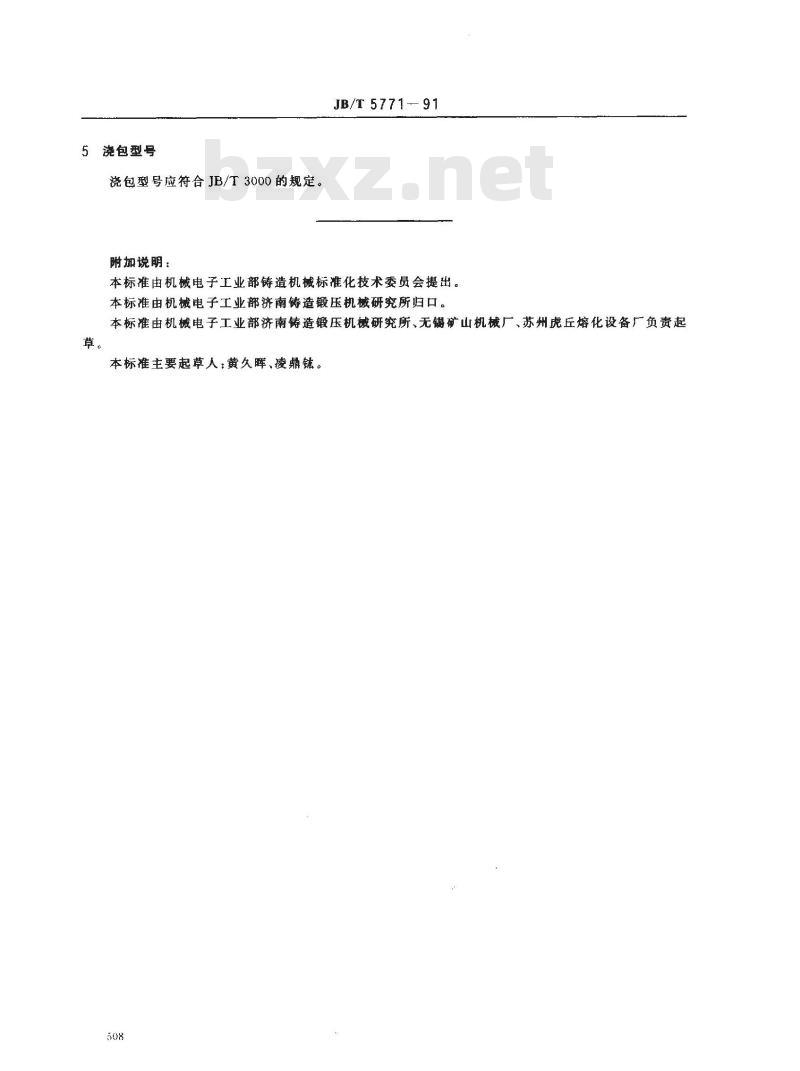

浇包型号
浇包型号应符合JB/T3000的规定。附加说明：
JB/T 5771-91
本标准由机械电子工业部铸造机械标准化技术委员会提出。本标准由机械电子工业部济南铸造锻压机研究所归口。本标准由机械电子工业部济南铸造锻压机械研究所、无锡矿山机械厂、苏州虎丘熔化设备厂负责起草。
本标准主要起草人：黄久晖、凌鼎镶。508
