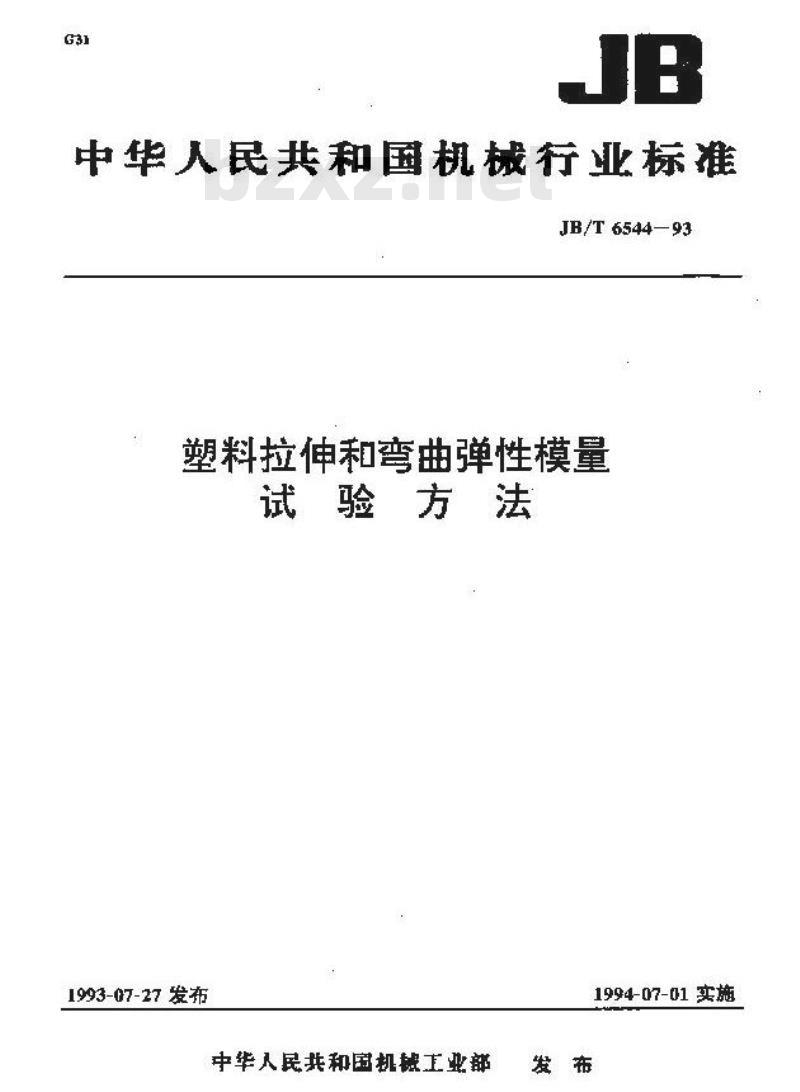

【机械行业标准(JB)】 塑料拉伸和弯曲弹性模量试验方法

中华人民共和国机械行业标准
JB/T 6544-93
塑料拉伸和弯曲弹性模量
试验方法
1993-07-27 发布
中华人民共和国机越工业部
1994-07-01 实施

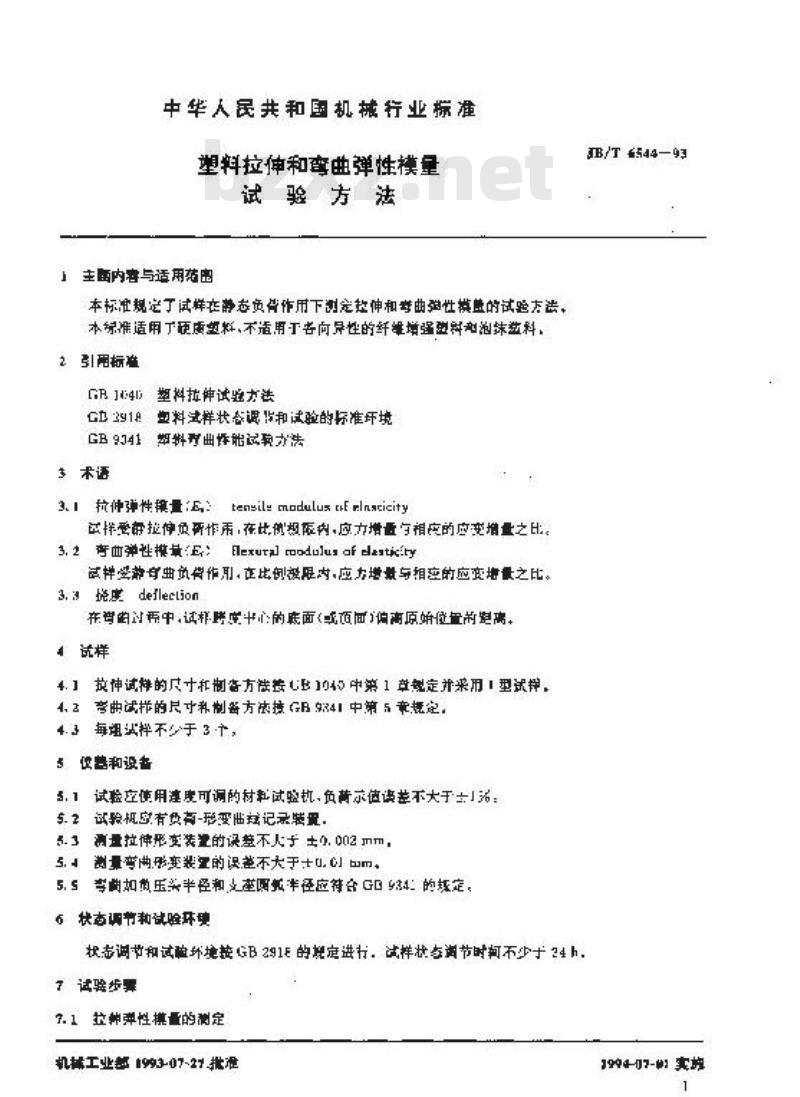

中华人民共和国机械行业标准
塑料拉伸和弯典弹性模量
试验方法
1主面内容与适用药密
本标准规定丁试样在静态负背作用下测定垫伸和考曲弹性模整的试验太法、本综准适用于硬康望料，不适用于各向异性的纤灌增强塑料剂泡沫兹料、2引隔难
GRJ441塑科拉伸试驱方法
G0 3918
塑料试样状态调华和试验的标准师境GB9341塑能成力法
3未语
3.！拉仲弹性操量：EtensilsmoduluxErlnscicity或样受静拉伸负研作雨，在此例极限内，应力增量与相它的应变增量之比。3 2奇曲弹性模量:E：lexutl modulus af destiety试样学有曲负作刑，在比例极限内，应力增激与相应的应变增量之比3.3晓度defleclion
在世的过再中，试样腾座心的疾面或须面偏商原确位量前盘离试样
4.1抗伸试样的尺十和制备方能券心E1040中第1草规定并采用1型试押，4. 2旁曲试排的尺寸私制备方法接GB 9341中第 5 章规定。4.3每组减样不心于3·十，
5使慧和设备
5.1试验应使用连度可调的材粒试验机，负满示值读差不大于主1%：5.2试验机应有负有-形受曲兹记录装量.5.3酒量拉伴形实装量的误整不人于±0.002mm，5. 4
测量弯两变装望的识整不大于+山心m，5.5李询加前压头半径和女圆氯半径应符含G口34的报定。6状态调节莉试险环兜
状走谢和试陷称境势B291E的定进行，法样状变询节时柯不少十24h，7试验步翼
了. 1拉抑弹性模量的测定
机械工业部1993-07-27批准
JB/T544—93
1994-07-81 实均
JB/T 654493

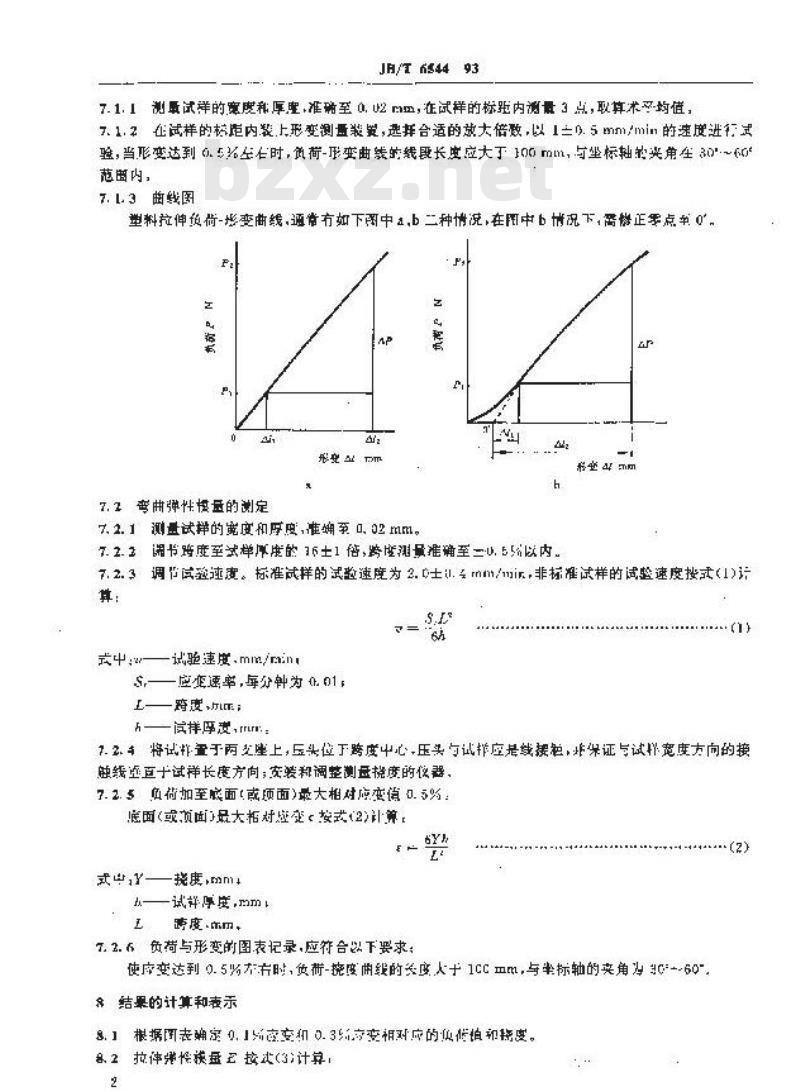

7.1.1测量试详的宽度和厚座，准确至0.2m血，在试样的标距内测量3点，取算术平均值，7.1.2在试样的格距内数.上形变测量装策，速并合适的惑大倍数，以1主0.5mm/mim的速度进行式验，当形变达到0.5关至在时，负荷-形变曲裁的线段长度应大于100mm，与坐标轴的光第尘30\~(09葱面内，
7.1.3商线图
型料拉伸负荷-些变曲线，通常有如下图中4，b二种情况，在用中b情况下，否静正零点率0F
7.2变曲弹性慢量的谢定
7.2.1测量试样的度和厚度，准拥至口.02mm。AbZxz.net
7.2.2谢书跨度至式样厚度的16士1倍，跨度测量准确至二0.65以内7.2.3调节试验速度。标准试样的试验速度为2.士l.4rmm/mir,非标准试样的试验速度按式(1)许算：
或中;2-
试验速度.mm/rain
应变速率，每分钟为(01
跨度m；
发样厚变，rrr.：
1.2.车将试样重于两变座上，压头位下跨度中心压头与试推应是域揭艳，非保证与试样宽度方向的接触线通百试样长度方向；宽装和淘整购点拨度的化要，7.2.5负荷加至底面(或项面)最大相对应变0.5%：底面（或预面最大柜对应定按式(2)计算6YA
度mm+
试样厚度，mm
跨度，
了.2.6负荷与形变的图表记录，应符合必下要求使序变达到0.5%本方时，负带-绕度曲线的长度人十1CCmm，与半标轴的来角冷30--60~结果的计算和表示

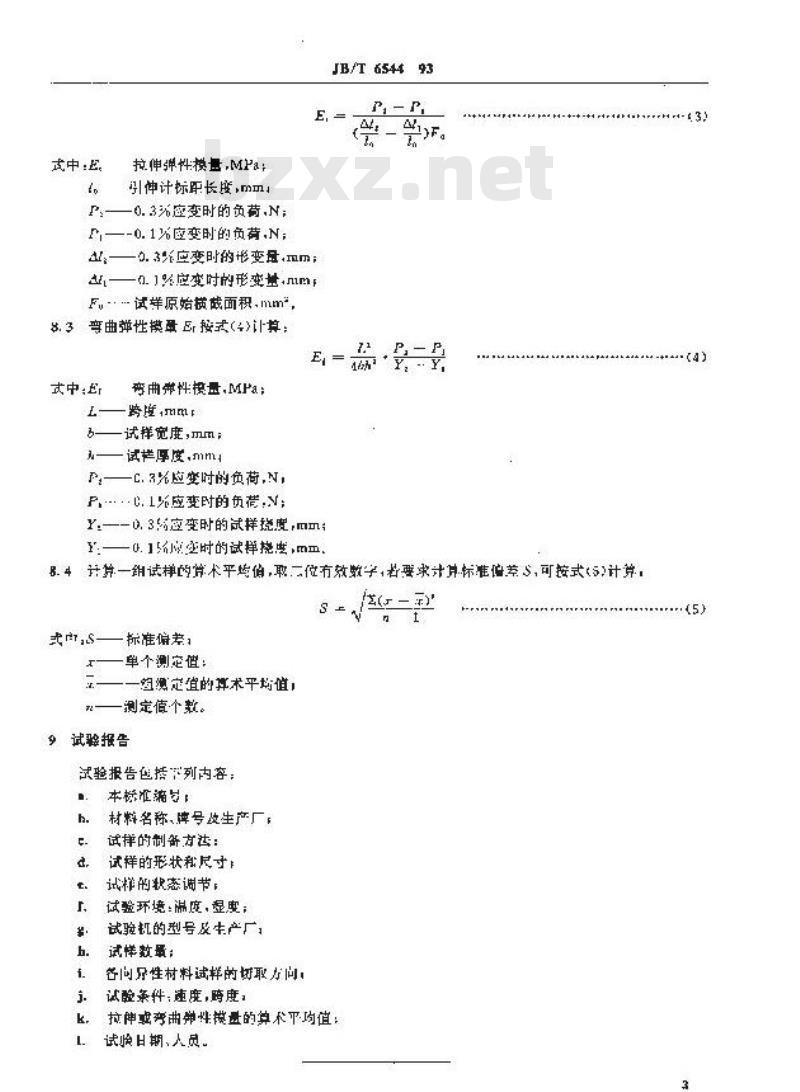

8.1根据表确定0.1别商变和0.3别交变相到应的负传拍和提度。8.2拉伸弹性获盘E按式(3计算，2
式中E。
拉伸弹性模量，MPa：
引伸计标距长度mm
—0.3%应变时的负荷,N；
F—-0.1%应变时的负荷,N；
JB/T654493
0.3%应变时的形变量，mm；
一%应变时的形变量nm
Fu·-试举原始摘战面积.mm\，8.3弯曲弹性模蛋E按式(4>计算：r-p
式中Er
变曲性模量，MPa
跨理，mm
试样宽度，mm;
一试栏厚度，mm
P——C.3%应变时的负荷,N,
P.....C.1兆应变时的负莅.V;
Y：—-0.35应变时的试样挠度,mm：F
一0.15%应空时的试样度mm，
8.4计算一组试样的节术平些，取二位有效数字，格要求计件标准偏差S，可按式5计算，S
标准偏案：
单个测定值：
组测定值的算术平均值，
测定值个数。
9试验报告
试验报告色搭下列内容：
本桥准滴学：
材料名称牌号生产厂，
试择的制法：
试样的形状和尽寸
试样的状态调节：
试验环境：温庭，湿度；
试验机的型号及生产厂
试样数量；
各问尺性村料试样的切取力向
试酸条件,速度,跨度：
拉单要变曲弹性模量的算平均值：试临日期,人员。

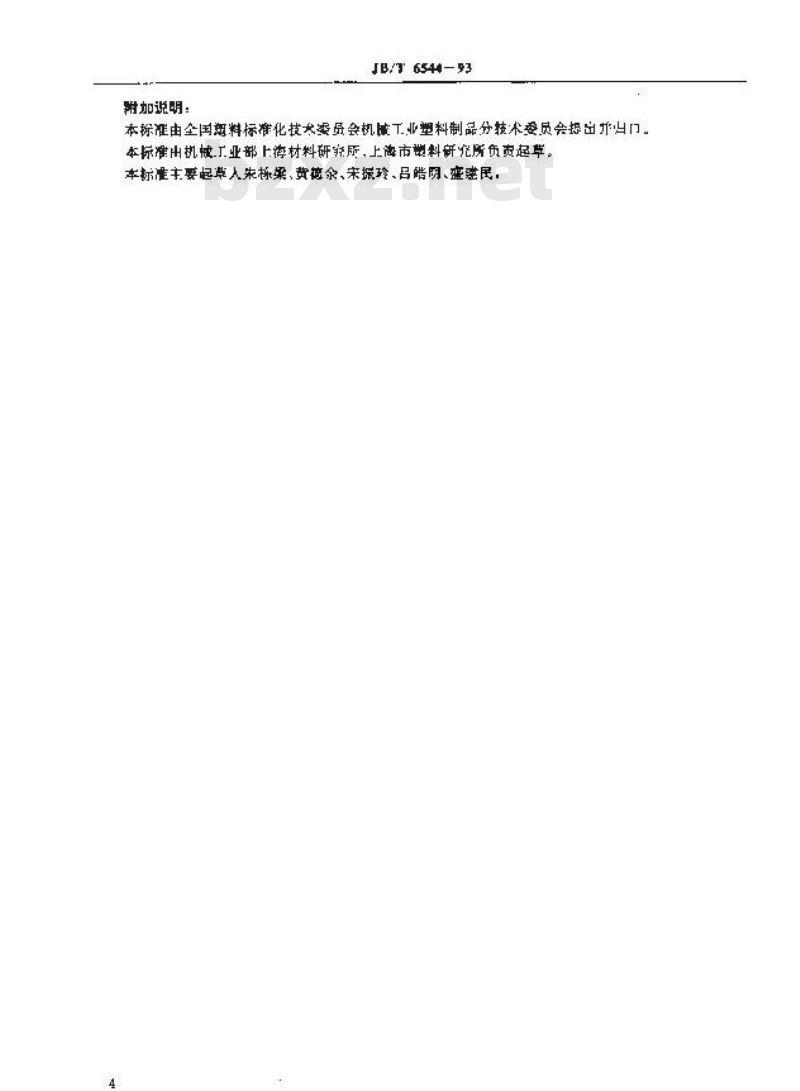

附加说明：
JB/'6544—93
本标准由全国斑料标准化技术添员会机做工.业塑料制品分技术委员会提出并出门。本标准出机械.工业部上涛材料研案所，上海市州料新究所负责起革。本标准主要起草人宋标渠、费慈余、宋振玲、吕腊明、盛建民，
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
