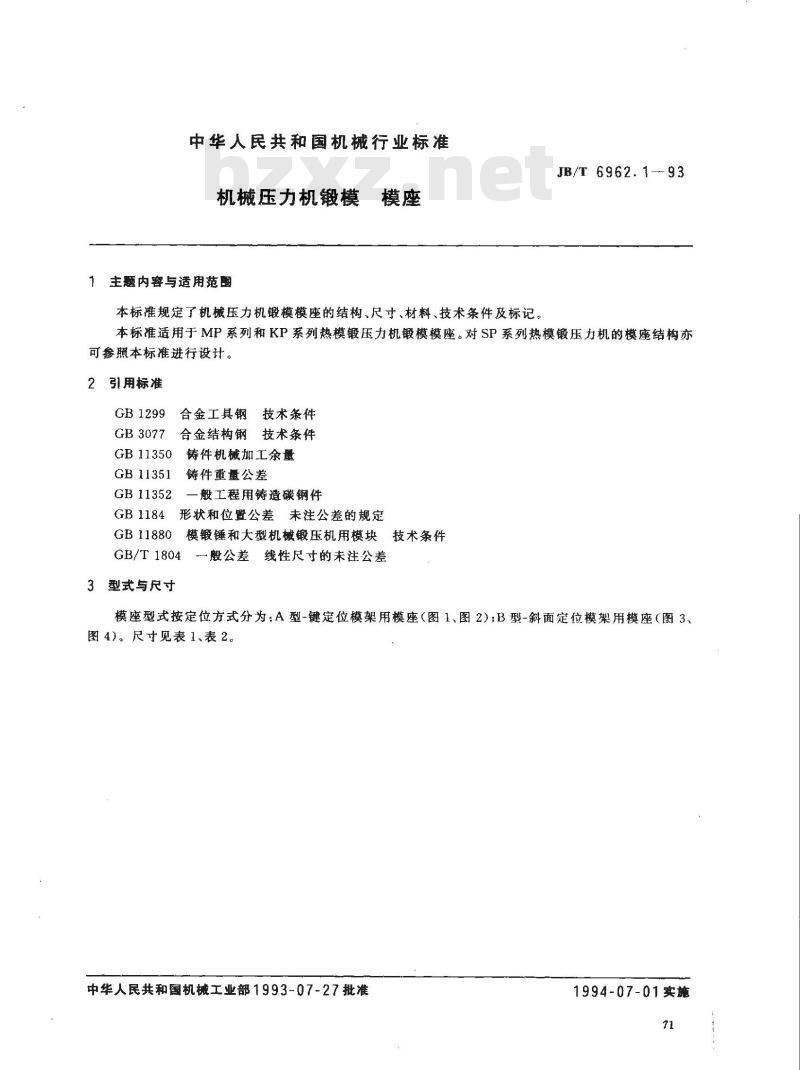

中华人民共和国机械行业标准
机械压力机锻模
主题内容与适用范国
本标准规定了机械压力机锻模模座的结构、尺寸、材料、技术条件及标记。JB/T 6962.1--93
本标准适用于MP系列和KP系列热模锻压力机锻模模座。对SP系列热模锻压力机的模座结构亦可参照本标准进行设计。
2 引用标准
GB1299
合金工具钢技术条件
GB 3077
合金结构钢技术条件
GB 11350
铸件机械加工余量
GB 11351
GB11352
铸件重量公差
一般工程用铸造碳钢件
GB1184形状和位置公差未注公差的规定GB11880#
模锻锤和大型机械锻压机用模块技术条件GB/T1804一般公差线性尺寸的未注公差3型式与尺寸
模座型式按定位方式分为：A型-键定位模架用模座（图1、图2）；B型-斜面定位模架用模座（图3、图4）。尺寸见表1、表2。
中华人民共和国机械工业部1993-07-27批准1994-07-01实施
2深：
2-4(H7)
JB/T 6962.1—93

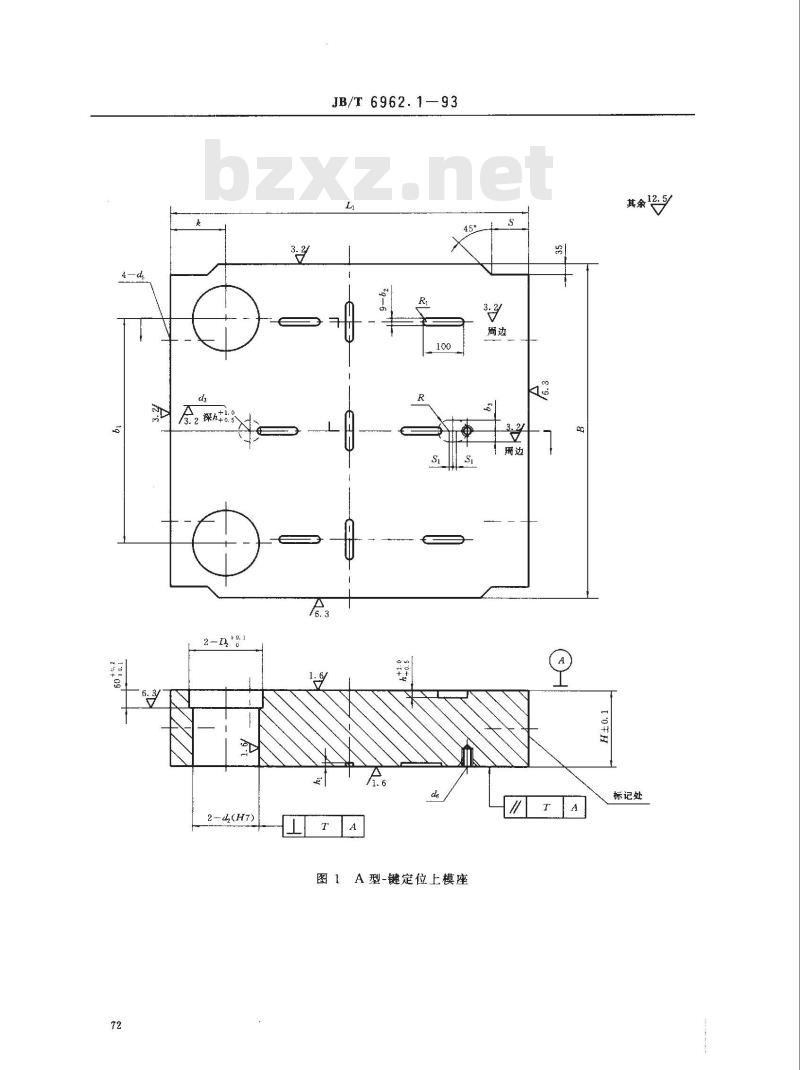

图1A型-键定位上模座
其余12.5
标记处
（H7)
JB/T 6962.1—93

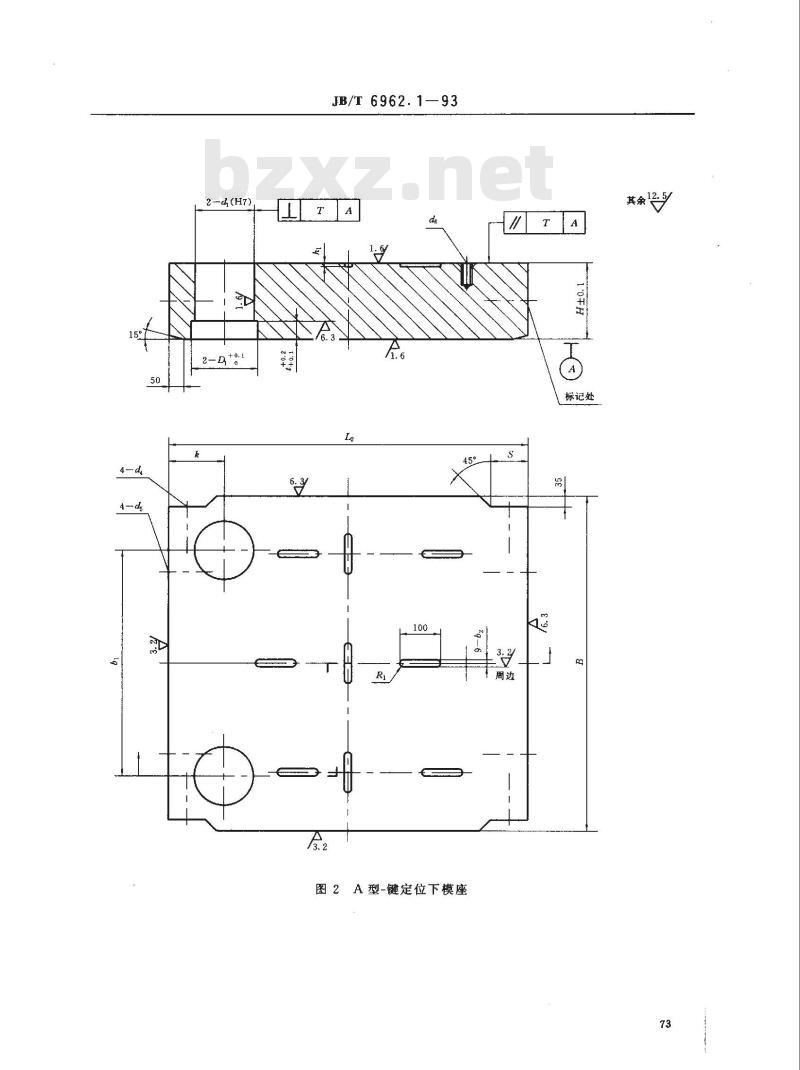

图 2A型-键定位下模座
标记处
2—±(H7)
JB/T 6962.1--93
t(H12)

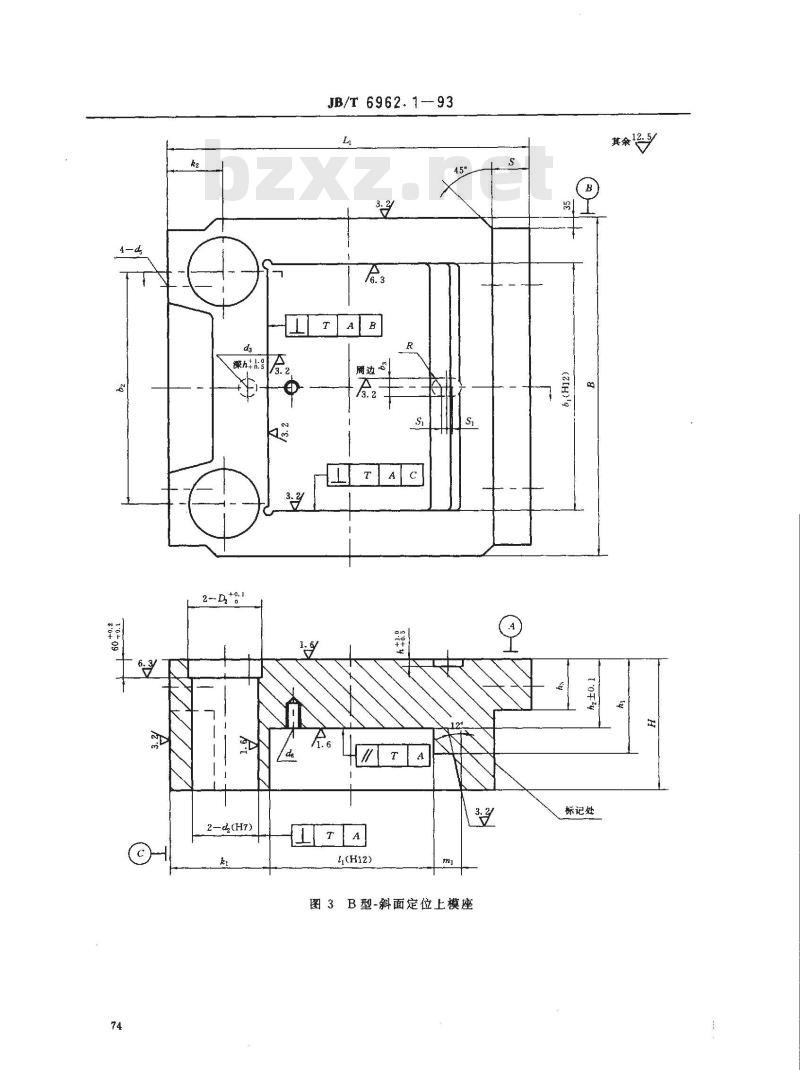

图3B型-斜面定位上模座
标记处
2--d(H7)
JB/T 6962.1---93
［A|B

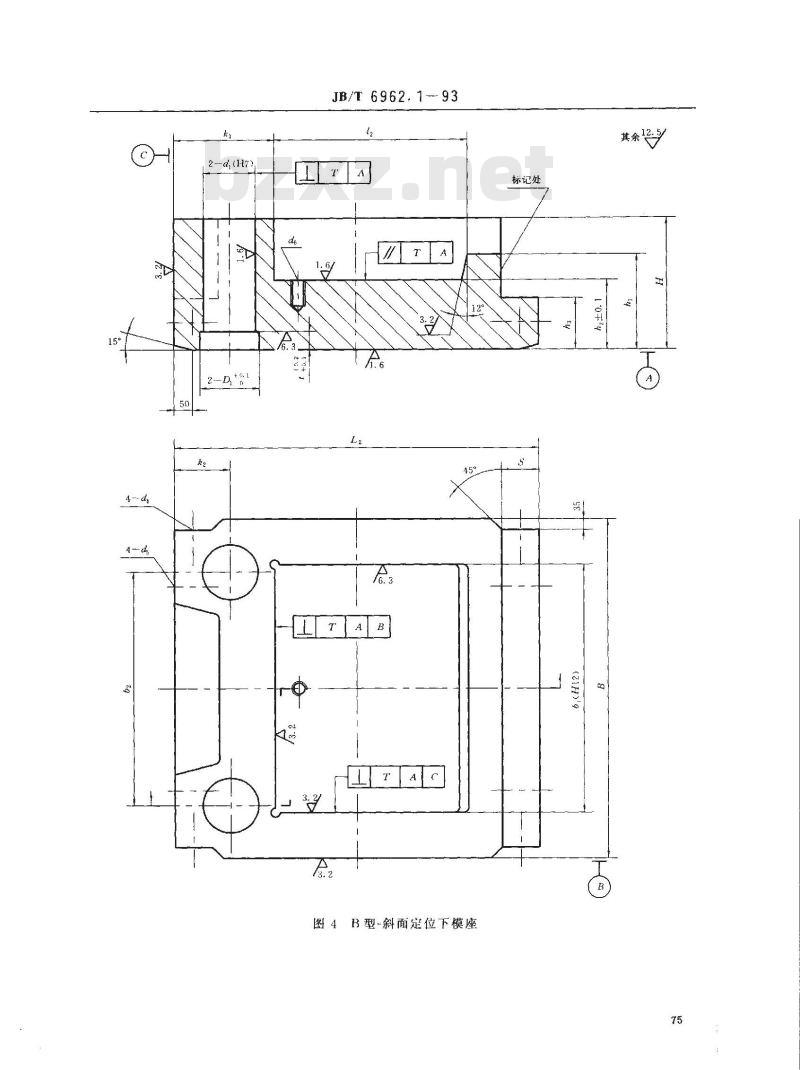

图4B型-斜面位下模座
标记处
JB/T 6962.193
最号联
00210097
10000006
jo0tj008 t 0gt)
6962.1-93
090109
000206
4材料
JB/T 6962.1--93
5CrNiMo(GB1299)、40Cr(GB3077)、ZG340-640(GB11532)。注：允许用机械性能不低于以上牌号的钢材代替。5技术要求
5.1热处理硬度255～302HBS。
5.2上、下模座的导柱孔与导套孔一起镗出。5.3机械压力机锻模模座锻件要符合GB11880的规定。5.4形位公差T值按GB1184规定的7级。5.5未注公差尺寸的极限偏差按GB/T1804规定的m级（中等级）。5.6倒角（5～10)X45,圆角≤R5，工艺圆角自定。5.7
铸钢件结构要符合GB11350和GB11351规定的铸造工艺。承压部分不允许有浇冒口。6标记
6.1机械压力机锻模模座的标记由下列要素组成：a.
名称，
设备规格系列(MP或KP)；免费标准bzxz.net
型式(A或B);
模座宽度B,mm;
模座长度L或L2，mm；
本标准号。
6.2标记示例：B=1250mm，Lz一1320mm的MP系列A型上模座标记为：上模座MP系列A-1250X1320JB/T6962.178
