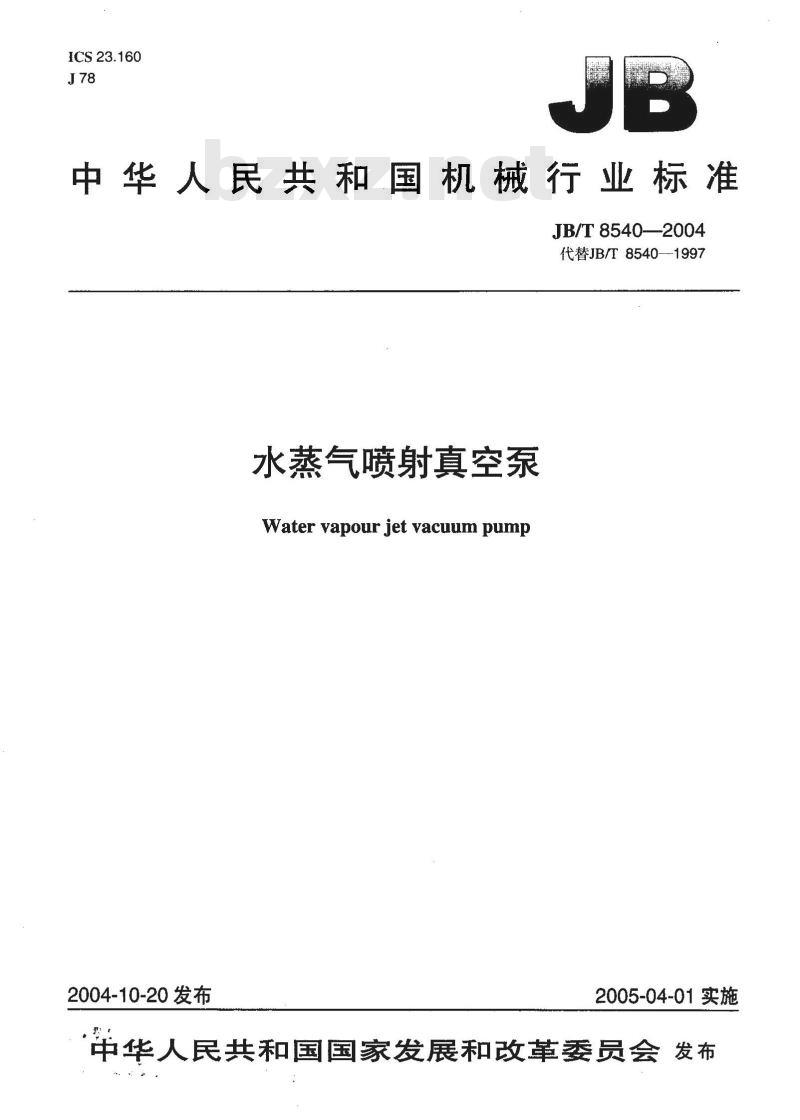

ICS23.160
中华人民共和国机械行业标准
JB/T 8540—2004
代替JB/T8540—-1997
水蒸气喷射真空泵免费标准bzxz.net
Water yapour jet vacuum pump2004-10-20发布
2005-04-01实施
中华人民共和国国家发展和改革委员会发布前言。

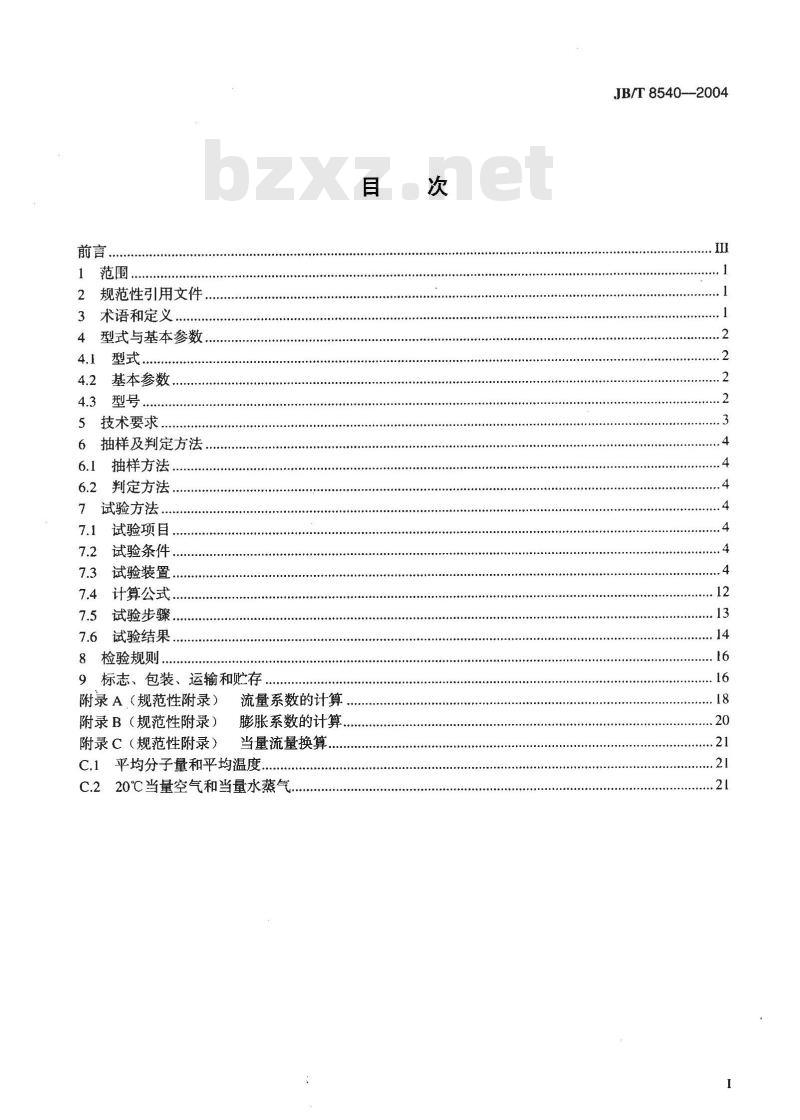

规范性引用文件
术语和定义
型式与基本参数，
型式，
基本参数
型号。
技术要求
抽样及判定方法
抽样方法…
判定方法
试验方法
试验项目，
试验条件。
试验装置，
计算公式。
试验步骤
试验结果，
8检验规则..
9标志、包装、运输和贮存。
附录A（规范性附录）
附录B（规范性附录）
附录（规范性附录）
流量系数的计算
膨胀系数的计算，
当量流量换算，
C.1平均分子量和平均温度
C.220℃当量空气和当量水蒸气
JB/T8540--2004

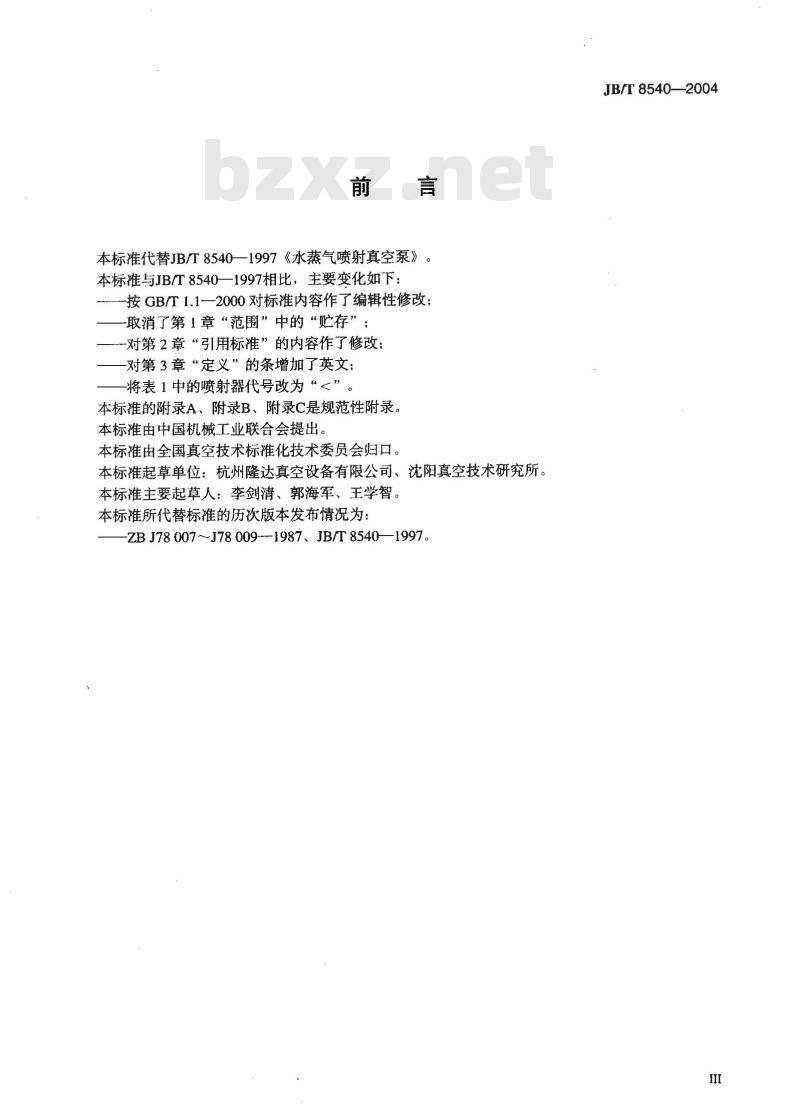

本标准代替JB/T8540—1997《水蒸气喷射真空泵》本标准与JB/T8540一1997相比，主要变化如下按GB/T1.1—2000对标准内容作了编辑性修改；取消了第1章“范围”中的“贮存”；-对第2章“引用标准”的内容作了修改；对第3章“定义”的条增加了英文；将表1中的喷射器代号改为“”
本标准的附录A、附录B、附录C是规范性附录。本标准由中国机械工业联合会提出。本标准由全国真空技术标准化技术委员会归口。本标准起草单位：杭州隆达真空设备有限公司、沈阳真空技术研究所。本标准主要起草人：李剑清、郭海军、王学智。本标准所代替标准的历次版本发布情况为：ZB J78 007~J78 009-1987、JB/T 8540—1997。JB/T8540—2004

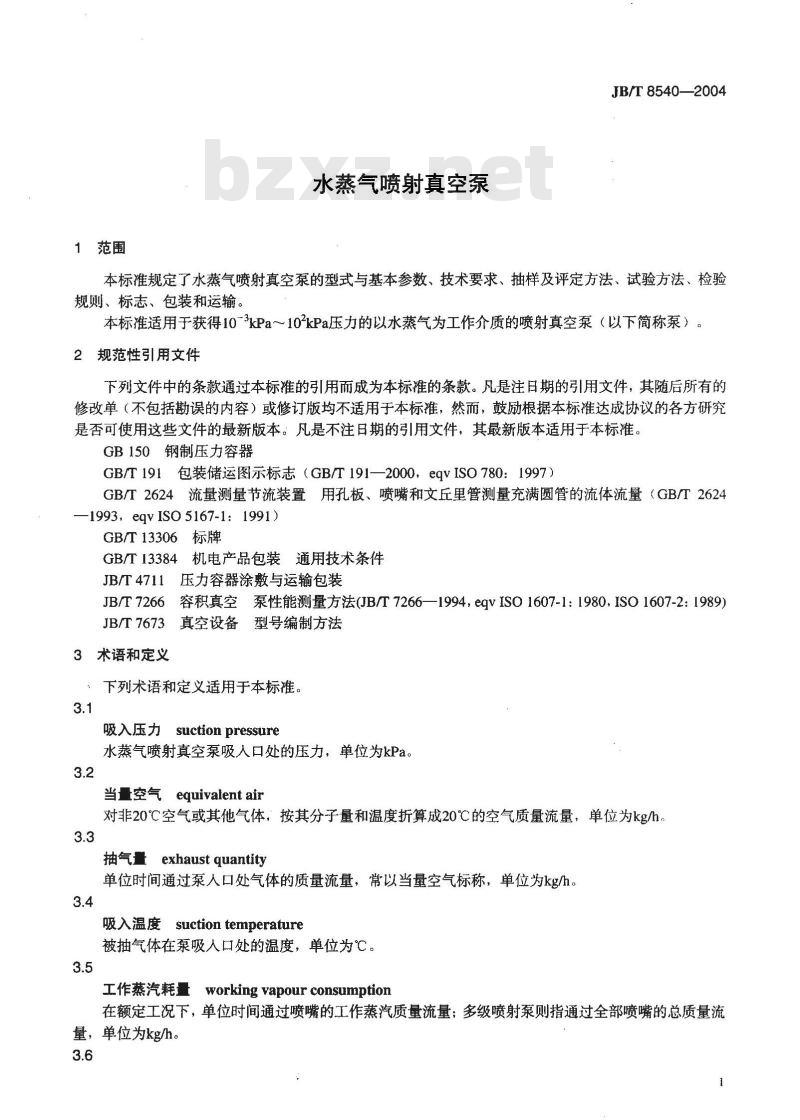

1范围
水蒸气喷射真空泵
JB/T 8540—2004
本标准规定了水蒸气喷射真空泵的型式与基本参数、技术要求、抽样及评定方法、试验方法、检验规则、标志、包装和运输。
本标准适用于获得10~3kPa～10°kPa压力的以水蒸气为工作介质的喷射真空泵（以下简称泵）。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB150钢制压力容器
GB/T191包装储运图示标志（GB/T191—2000，eqVISO780：1997）GB/T2624流量测量节流装置用孔板、喷嘴和文丘里管测量充满圆管的流体流量（GB/T2624-1993, eqv ISO 5167-1: 1991)GB/T13306标牌
机电产品包装通用技术条件
GB/T 13384
JB/T4711
压力容器涂敷与运输包装
JB/T 7266
容积真空泵性能测量方法(JB/T7266—1994，eqvISO1607-1：1980.ISO1607-2：1989)真空设备型号编制方法
JB/T 7673
3术语和定义
下列术语和定义适用于本标准。3.1
吸入压力 suction pressure
水蒸气喷射真空泵吸人口处的压力，单位为kPa。3.2
当量空气equivalent ain
对非20℃空气或其他气体，按其分子量和温度折算成20℃的空气质量流量，单位为kg/h。3.3
抽气量 exhaust quantity
单位时间通过泵人口处气体的质量流量，常以当量空气标称，单位为kg/h。3.4
吸入温度suction temperature
被抽气体在泵吸人口处的温度，单位为℃。3.5
工作蒸汽耗量
workingvapourconsumption
在额定工况下，单位时间通过喷嘴的工作蒸汽质量流量；多级喷射泵则指通过全部喷嘴的总质量流量，单位为kg/h。
JB/T 8540-2004

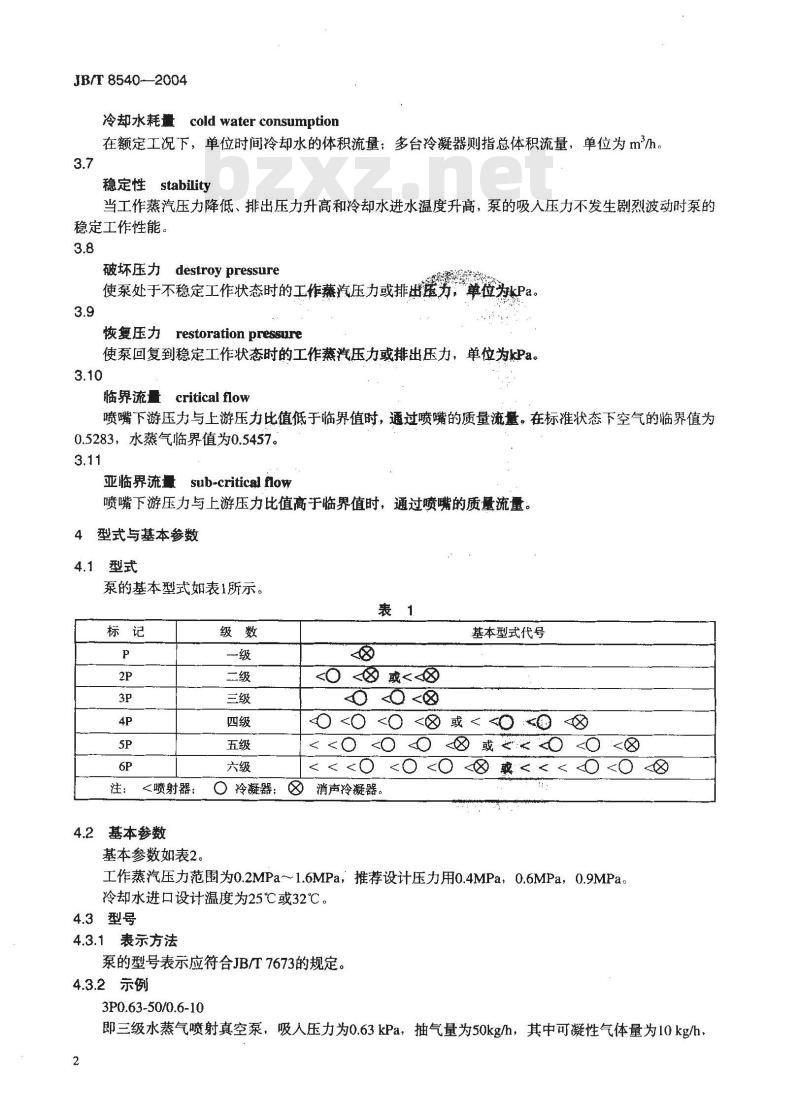

冷却水耗量 cold water consumption在额定工况下，单位时间冷却水的体积流量；多台冷凝器则指总体积流量，单位为m2m，3.7
稳定性stability
当工作蒸汽压力降低、排出压力升高和冷却水进水温度升高，泵的吸入压力不发生剧烈波动时泵的稳定工作性能。
破坏压力destroy pressure
使泵处于不稳定工作状态时的工作蒸汽压力或排3.9
恢复压力 restoration pressure使泵回复到稳定工作状态时的工作蒸汽压力或排出压力，单位为Pa。3.10
临界流量
critical flow
喷嘴下游压力与上游压力比值低于临界值时，通过喷嘴的质量流量。在标准状态下空气的临界值为0.5283，水蒸气临界值为0.5457。3.11
亚临界流量 sub-critical flow喷嘴下游压力与上游压力比值高于临界值时，通过喷嘴的质量流量。4型式与基本参数
4.1型式
泵的基本型式如表1所示。
注：<喷射器：
4.2基本参数
基本参数如表2。
基本型式代号
OOOA以ΛAOAOAG
OOO或OO
AOAOOANAOAOG
α消声冷凝器。
○冷凝器：
工作蒸汽压力范围为0.2MPa～1.6MPa，推荐设计压力用0.4MPa，0.6MPa，0.9MPa。冷却水进口设计温度为25℃或32℃。4.3型号
4.3.1表示方法
泵的型号表示应符合JB/T7673的规定。4.3.2示例
3P0.63-50/0.6-10
即三级水蒸气喷射真空泵，吸人压力为0.63kPa，抽气量为50kg/h，其中可凝性气体量为10kg/h，2
工作蒸汽压力为0.6MPa。
技术要求
泵应符合本标准的规定，并应按照经规定程序批准的图样和技术文件制造5.1
泵的主要性能参数和技术参数应符合表2的规定。5.3
在额定吸压力时，实测抽气量与额定抽气量的偏差不得超过土10%。JB/T8540—2004
在额定吸人压力时，实测排出压力与额定排出压力的偏差不得超过额定值的土10%。实测蒸汽耗量与额定蒸汽耗量的偏差不得超过土5%。5.5
实测冷却水耗量与额定冷却水耗量的偏差不得超过土5%工作蒸汽压力比设计值下降5%和冷却水温比设计值增加2℃时，泵应稳定正常工作。泵抽气时间不得大于额定抽气时间。喷射器
a）各段连接处应平滑不得有凹坑和凸尖，密封垫不得伸人管内壁。b）焊接件内表面不得有焊渣、焊瘤等杂物，焊缝接头应平滑。喷嘴内表面不涂漆喷射器应进行0.3MPa（表压）水压试验，0.2MPa（表压）气压试验，稳压30min，不得有泄漏。大型结构件允许使用煤油渗漏法检漏。d）汽室和蒸汽导管要进行1.25p水压试验，p为设计压力。稳定30min不得有漏。裹2
抽气量
吸人压力
注1：6.3kPa为25℃冷却水温系列；8kPa为32℃冷却水温系列。注2：△为有此规格：一为无此规格。A
JB/T8540--2004
5.10蒸汽分气缸和水包等压力容器应按GB150规定。5.11安装
a）泵整体安装后应用0.15MPa（表压）压缩空气做泄漏试验，在24h内，每小时平均降压率不得超过2%。
b）高架布置时，冷凝器下水管应垂直安装。下水管轴线与垂直方向偏角不得大于45°。c）蒸汽管应有保温措施，并以1%的坡度向蒸汽分气缸倾斜。d）冷凝器下水管伸人水封液面下，深度应等于其管径，且不小于200mm。6抽样及判定方法
6.1抽样方法
6.1.1检查批的组成
单台泵经简单汇集形成检查批。检查批可以与投产批、销售批、运输批相同或不同，由同一规格型号或不同规格型号、同一质量等级、生产条件和生产时间基本相同的单台泵组成。批的组成、批量大小以及识别批的方式等，应协商确定。6.1.2抽样方案
采用一次抽样方案。每批样本数为两台，合格判定数为0。6.1.3样本的抽取
样本应从检查批中随机抽取，可在批构成之后或在批的构成过程中进行、6.1.4样本的检查
抽取的样本按第7章规定的方法进行检验。6.2判定方法
每台泵必须符合本标准全部考核项目的技术要求为合格产品，凡达不到本标准规定的任何一项指标，均判定为不合格品。两台样本均为合格品，则判该批为合格批。否则判该批为不合格批，7试验方法
7.1试验项目
a）测定抽气量和吸人压力；
b）测定排出压力和吸人压力；
c）在额定工况下测定水蒸气耗量；d）在额定工况下测定冷却水耗量；e）稳定性试验；
f）测定抽气时间。
7.2试验条件
7.2.1试验介质
a）室温下的空气：
b）任意温度下的水蒸气；
c）室温下空气和任意温度下水蒸气的混合气体；d）对非20℃空气和水蒸气以外的其他气体，应按图1、图2进行温度和相对分子质量换算。分别折算成20℃当量空气量和当量水蒸气量。7.2.2试验环境温度为20℃±5℃。7.2.3工作蒸汽压力和冷却水温应符合额定工况。7.2.4试验装置的检漏技术要求，应按5.9规定进行水压和气压试验。7.3试验装置
JB/T8540—-2004
图3为单级喷射泵试验装置图，图4为带级间冷凝器的二级喷射泵试验装置图。1.00
4080120160200240280320360400440480520气体温度℃
实际温度的空气或水蒸气质量
吸人当量比=
20℃的空气或水蒸气质量
温度吸入当量比曲线
相对分子质量g
气体质量
吸人当量比=—
空气质量
图2相对分子质量吸入当量比曲线120
JB/T8540--2004
气水分离器
上作蒸汽
吸人气体
过滤器
及人压力测点
或1200ms×或600ma
第级泵
温度计
玉力表
温度计
级间冷凝器
流量订
温度计
图4带级间冷凝器的二级水蒸气喷射真空泵让装置主要包括：
a）被测试泵：
b）测试罩：
c）流量测量装置：
d）排出压力测量装置；
e）压力和温度检测仪表。
7.3.1测试罩
7.3.1.1测试罩结构形状和主要尺寸如图5所示，DH≥Ds。JB/T85402004
控制阀
第级泵
二排力测
排出压力鸿带装产
排至大气或其他典究装部
7.3.1.2在单独测量空气流量时，可将空气流量测量装置与泵吸人口连接，但其内径不得小于泵吸人口直径。
7.3.1.3吸人压力低于0.13kPa时，推荐采用图6所示测试罩。JB/T 8540---2004
7.3.2标准流量喷嘴
空气流
量装置
散流挡板
图5测试罩
图6测试罩
O蒸汽流量装置
真空计接口
7.3.2.1椭圆形标准流量喷嘴形状和主要尺寸如图7所示。其直径为1.6mm～25.4mm，适用于临界和亚临界流量测量。
图7椭圆形标准流量喷嘴
JB/T 8540-—2004
7.3.2.2喷嘴内表面粗糙度为1.6m，曲面圆滑过渡，出口段应为圆柱形，不得收缩、扩散或呈圆弧喷嘴喉径公差见表3。
标准流量喷嘴的流量测量误差应在土5%内。7.3.2.3
7.3.3流量测量装置
7.3.3.1空气临界流量测量装置如图8所示。通过不同流量喷嘴的组合来获得不同的空气临界流量。带压空气
山喷嘴数确定
图8空气临界流量装置
7.3.3.2空气亚临界流量测量装置如图9所示。通过阀门调节流量喷嘴上下游压差，来改变空所流量大小。7.3.3.3蒸汽临界流量测量装置如图10所示。9.520
测试甲或系
通过阀门调节流量喷嘴的上游蒸汽压力来获得不同的蒸汽临界流量。0/2
亚力计测点
温度计
测试罩或东
空气亚临界流量装置
