土工合成材料塑料王工格室
GB/T 19274—2003
本标准规定了用丁土木工模的塑料土下格室产品的范用、定义，命名、材料、要求、试验方法、检验划则和标志、运输、贮存。
本标准适用于以象烯烃为主要源料·加入必要的助剂经加工而制成的塑料土工碚室。2规范性引用文件
下刻文件中的条款通过本标谁的引用而成为本标谁的条款。凡是注H期的引用文件，H随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而·鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注口期的引用文件，其最新版本适用丁本标准。GR/T1040)-—1992塑料拉伸性能试验方法GB/T 1633—2000
GB/T 1842
热性料维卡软化温度（VSr)的测定(idt1S0306：1994）聚艺烯环境应力开裂试验方法(AS1M)1693：1997)GB/T 1844. 1—1995
GB/T 2828
塑料及树脂缩马代号第部办：基研聚合物及其特征性能逐批检查计数抽样程序及抽样表（适用于连续抵的检查）GR/T 2918—1998
塑料试样状态调节和试验的标准环境(idtIS291:1997）GB/T &170
GHT 9352
GB/T 17391
数值修约规则
热期性塑料塑试样的制备（e150293:1086）1998
ASTM D 746:1995
3定义
聚乙烯书树与带件热稳试验法（e4VSTR1837：991)用冲法测定塑料和弹性体脆化温度的试验方法塑料土工格室plastic gencell
塑料士工格室是出长条形的塑料片材，地过超声被妞接等方法连接前盘，展儿后尘整满妆的支体格。单组塑科」工格室的示意图见图！。长条片材的宽度即为格室的高：格室未展开叫，在同一条片材的同一侧，相邻两条焊缝之问的趾离为焊接距离：
GB/I 19274--2003
图中：
性接臣离
格室间格室片的边象连接处；
一格室间格空片的中间连接处：
一格幸高；
单组格室展并后的长度：
·单组格室展开后的宽度。

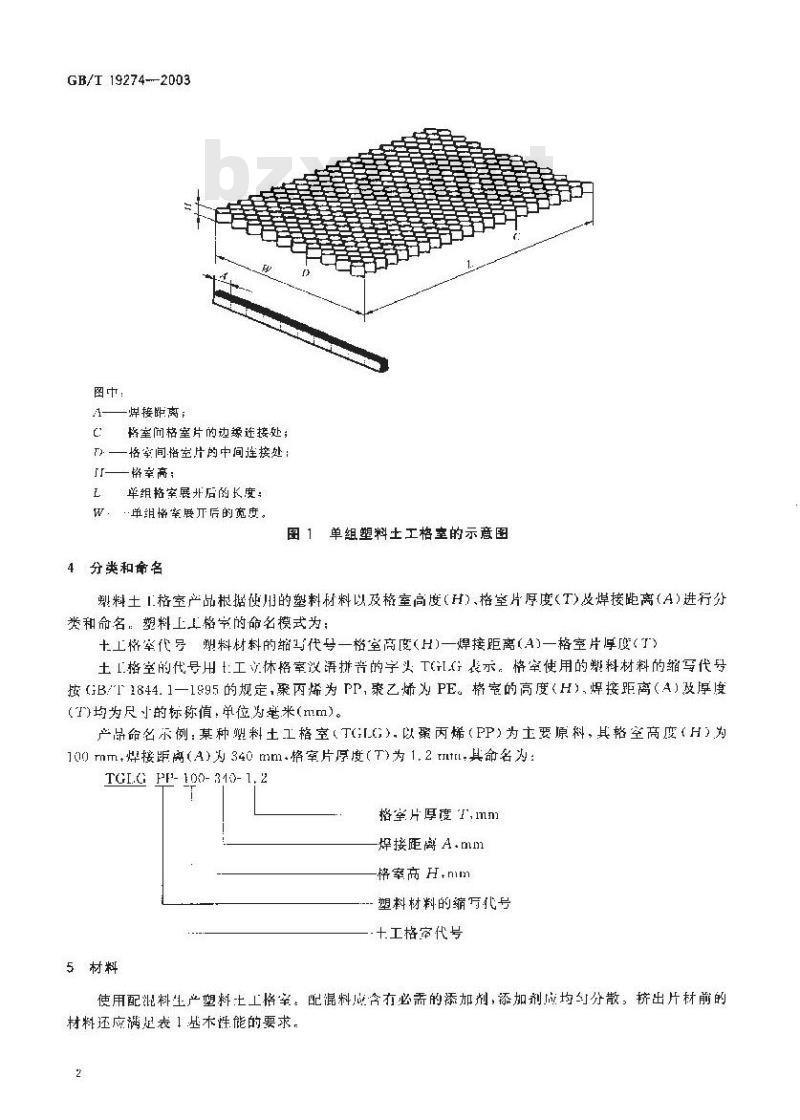

图1单组塑料土工格室的示意图
4分类和命名
塑料土1.格空产品根据使用的塑料材料以及格室高度（H）、格室片厚度（T)及焊接距离（A)进行分类和命名：塑料工上格宰的命名模式为：土工格率代号州料材料的缩马代号一格室高度（H)一焊接距离（A)一格空片厚度(T）土I格空的代号用t：工立休格室汉语拼音的字头TGG表示。格率使用的塑料材料的缩写代号按GB/T1844.1—1995的规定，聚丙烯为PP，聚乙烯为PE。格室的高度（H），焊接距离（A）及厚度()均为尺的标称值：单位为亲米(nm)产昂命名示例：某种塑料土工格空（TLG）以案丙烯（PP）为土要原科，其格空高度（H）为100mm+焊接距离（A)为340mm.格室片厚度（T)为1.2tl其命名为：TGLG PF- 100- 310-1. 2
格室片厚度T,mm
焊接距离A.mm
格室高H+mm
-塑料材料的缩写代号
十工格室代号
5材料
使用配混料生产塑料土上格室。配混料应含有必需的添加剂，添加剂应均匀分散，挤出片材前的材料还应满足表1基木性能的要求，2
6要求
环境应力开製
低温跑化温度
维下软化温度
氧化诱导时间
6. 1塑料土工格室的尺寸及偏差塑料士工格室用材料的基本性能要求单位
聚丙烯材料
GB/T19274—2003
聚乙烯材料
塑料十工格室的尺寸与用途有关。单组卵料土丁格室的展开面积不小于4m×5m。格室片边缘联接处与邻近的焊接处的距离不大于100mm，塑料土工格室的尺寸及偏差要求见表2。塑科上桦室的特殊规格，川出供需双方商定表 2塑料土工格的尺寸偏差
技术要求
格室高H/m
标称值
100-H$200
格室片厚T/mm
标称值
炸接距高A/mm
标称值
330A-800
塑料土工格室的技术要求应符合表3的规定+颜色由供需双力商定。表3
塑料土工格室的技术要求
谢试项目
精室片的拉伸底服强度
焊接处抗拉强
格室组间连接处抗拉强度
试验方法
聚乙烯环境应力开裂
格室片边缘
格室片中
材质为PP的上楷案材质为PE的土T格室格室片应平整,无气泡,无沟痕
聚乙烯坏境应力开裂试验按GB/T1842·-1999规定进行。若使用格空片作样品时，在格室片1裁取质显约为10B的片材，擦干净表而后制备试样。7.2低温瞻化温度
7.2. 1 试片制备
按GI3/T9352一1388规定，采月单功模压机和溢料式模具制备压塑试片，模塑条件见表1：试片的厚度为1.91mm10.13mm。使币格室片作样品时：在格室片上裁取质量约为100g的片材，擦于GB/T 19274—2003
净表面后压塑试片，
模塑温度/℃
7.2.2试验
表4压塑试样模塑条件
时间/
时间/
试验按ASTMD746：1995巾A型试验规定进行。7.3维卡化温度
平均冷速率，
(/min)
乐力/
脱模温度/
维卡软化温度试验按GB/T1633一2000规定进行.采用A法（使用10N的力，加热速率，50℃/h）、若使用格室片作样品时.在格室片上裁取质量约为100g的片材，擦干净表面后制备试样。7.4氧化诱导时间
氧化诱导时问试验按CB/T17391·1999规定进行。若使用格室片作样品时，擦十净格室片表面剪取试样。试验条件：试样量为l0mg，铝血，DsC仪升温速率，10℃/min，恒温在200C。每个样品测定两次。
7. 5 塑料土工格室尺寸Www.bzxZ.net
将塑料土上.1格室展开在平整的场地上，用精度为5mm的卷尺测量.I：工格室的展川后边缴的最大长度.单位用米（m)表示。
焊接距离(A）及格室高度（H)川精度为1mm的钢直尺测，单位用毫米（mm)表示。格室片厚度（T)用精度为0.01mm的干分尺测量，单位用毫米(mm)表示，各尺寸分别取5个测量数据的算术平均值作为结果。结果按GB/T8170一1987的规定进行修约，格率展开后边缘尺寸、焊接避离A及格室高H修约到整数位，格室片厚度取三位有效数字。7.6试样的状态调节与试验室环境潮料土工格室技术要求（见表3）中的力学性能项目，试样的状态调节和试验的标准环境，按照GB/T2918—1998的规定，温度23℃=2℃，湿度50%-5%。试样的状态调节时间至少10h+最多不超过96 h.
7.7格片拉伸届服强度
7.7.1试样
在距焊接处大于20mm的格室片上沿长度方向切取试样，试样尺寸符合GB/T1041992规定的Ⅱ型试样.试样的厚度为格室片的厚度。7.7.2送验
试验按GB/T1040-1992规定进行拉伸速度为50mm/min7.8焊接处抗拉强度
7.8.1试样
在焊接的两片格室片,F沿长度方向切取试样。试样的长度为220mm：缝在试样的中问，试样的宽度为格室片的宽度(格室高度),具休见图2。4
7.8.2试验
图2格室片焊接处抗拉强度试样的示意图GB/T19274-—2003
将焊缝一侧的两片试样分开，用夹具夹住试样的中问部位，爽具夹样面的有效宽度为200㎡m，来其问距离为100 m.m,如图3所示。试验按CB/T 1040—1992规定进行，拉伸速度为50m/min.试验中应保持试样均划受力。试验进行到将焊接的两片格室片断开为止，记录试验中的最大负荷，单位为牛顿(N)试验结果的单位以牛/厘米(N/cm)表示。取3个试样的算数平均值作为试验的结果，数值按（3/T8170一1987规定修约到整数位弹绩
图3格室片焊接处抗拉强度试验的示意图7.9塑料士工.格室组间连接处的抗拉强磨7.9.1试样
在格室片边缘连接处抗按强度的试样长度为16m1，宽度火格室片的宽度（格空高度）。格式片中间连接处的抗拉强度试样的切取与焊接处抗拉强度试样相同,将焊缝改为联接处。7.9.2试验
联接处的抗强度的试验与焊接处抗拉强度的试验步骤相回，试验时联接处一侧的试样共起来放在央具中，拉伸速度为50 TLm/m11,试验进行到负荷达到最大值为止。记求试验中的最大免荷单位为牛顿N）。试验结果的单位以牛蚊/厘来（Nr）表示，最5个试栏的葬数平均值作为试验的结果，数值修约到整数位。8捡验规则
8.1检验分类
塑料土工格室产品的粒暨均为山厂检验：塑料士工格案的产品以批为单位进行捡验及验收，8.2组批
以同-批原料、杠而工艺，连续牛产的同格的产品为一批。每批数壁不超过00组，如果生产七人不是00组，则以大的产母为一。8.3抽样
塑料十.1.格空尺小的检验.根据批中格空组的数量的大小，接GB/128281987的规定，采用一次正常抽样方案，取-般检验水平1，合格质量水平AQ[6.5。样方案及判定见表5。5
GB/T 19274—2003
批量范围
91~-150
251--200
表5土工格室的抽样方案及判定
祥本大小
合格判定数 A:
在计数合格的产品中，随机抽取足够的伴品，进行其他项日的检验8. 4判定及复验
不合格判定数 R,
塑料十工格室尺寸判延按丧5规进行。其他性能的检验结果若有某项达不到规定指标时,可新抽取效倍样对该项目进行复验，以复验结果作为该批产品的判定依据。9标志和标签
9. 1标志
产品比厂时，应附有产品质显检验合格证。合格证上应有下列标志并盖有质检专川章：a）产品名称：
规格型号：
生产企业名称、地址；
生产期及批。
9.2标签
上工格室每件产品上成有标签.标签上成标明：a)
产品名称：
规格型F
生产企业名称；
生产日期及批号。
10包装、运输、购存
塑料土工格室以组为单位,用塑料打包带进行捆扎。要求捆扎紧凑、平整。其他包装形式由供需双方商定。
10.2运输
塑料土工格率在装卸和运摘过程中不得垂压，严禁使用铁钩等锐利T具，避免划伤：运输时不得作阻光下曝晒。
10. 3赔存
州料土工格室产品应贮存在库房内，远离热源并防止阳光直接照射。若在户外些存时，应加盖苦布。
存期自生产之口起。般不超过12个月，6
