【机械行业标准(JB)】 起重机用铸造卷筒 技术条件

JB/T 9006.3--1999

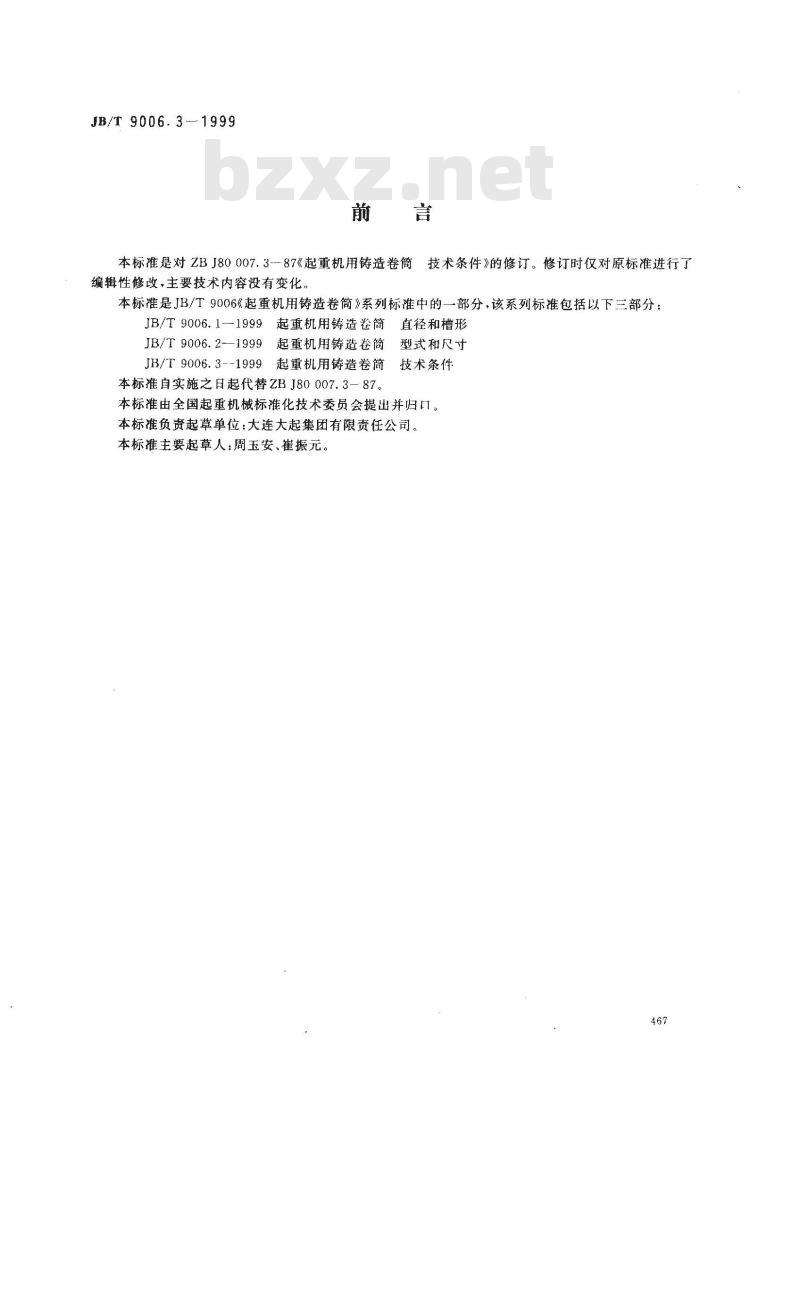

本标准是对ZBJ80007.3-87《起重机用铸造卷筒技术条件》的修订。修订时仅对原标准进行了编辑性修改，主要技术内容没有变化。本标准是JB/T9006《起重机用铸造卷筒》系列标准中的一部分，该系列标准包括以下三部分：JB/T9006.1-1999起重机用铸造卷筒JB/T 9006. 2-—1999
JB/T 9006.3---1999
起重机用铸造卷简
起重机用铸造卷筒
本标准自实施之日起代替ZBJ80007.3—87。直径和槽形
型式和尺寸
技术条件
本标准由全国起重机械标准化技术委员会提出并归口。本标准负责起草单位：大连大起集团有限责任公司。本标准主要起草人：周玉安、崔振元。467
1范围

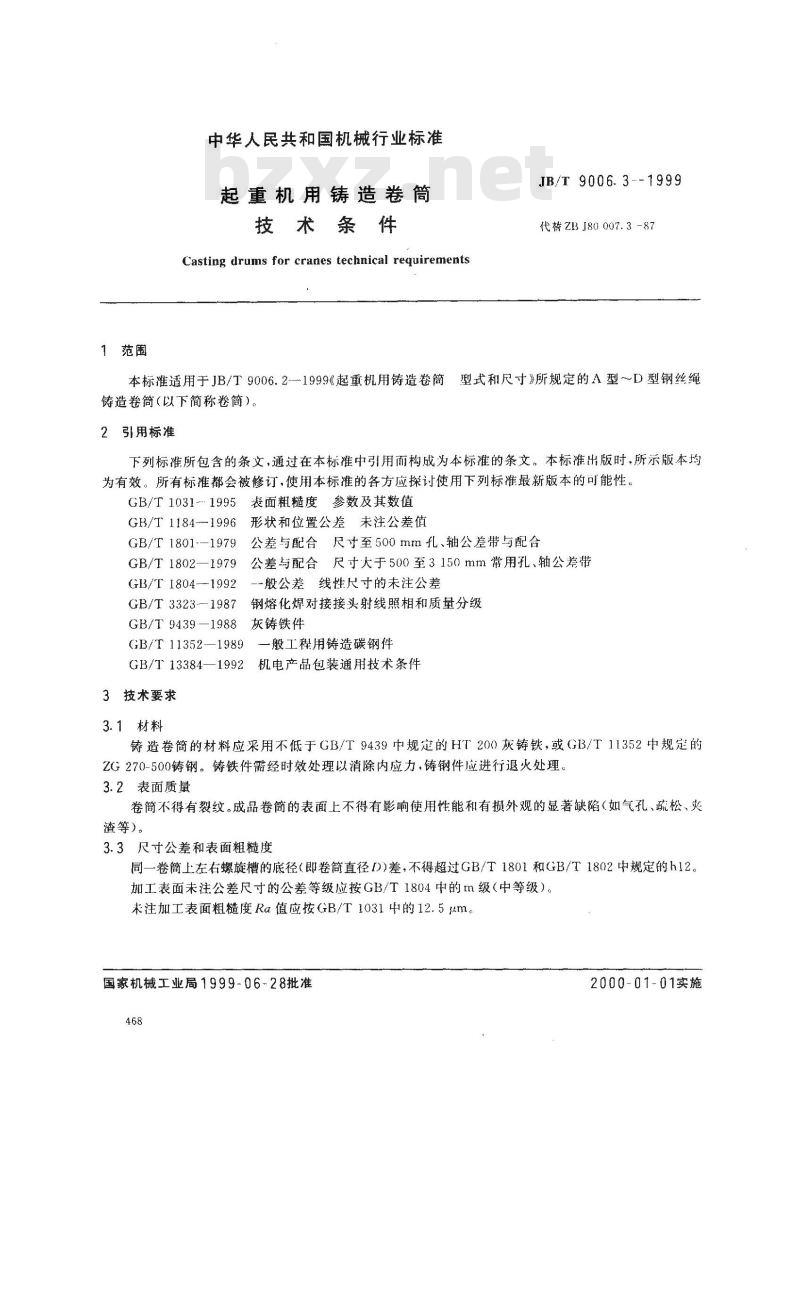

中华人民共和国机械行业标准
起重机用铸造卷筒
技术条件
Casting drums for cranes technical requirementsJB/T 9006.3 --1999
代替ZB J80 007.3-87
本标适用于JB/T9006.2-1999《起重机用造卷筒型式和尺寸》所规定的A型～D型钢丝绳铸造卷筒（以下简称卷简）
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时.所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。表面粗糙度参数及其数值
GB/T 1031--- 1995
GB/T 1184—-1996
形状和位置公差未注公差值
GB/T 1801--1979
公差与配合
GB/T 1802-—1979
GB/T 1804-1992
GB/T 3323--1987
GB/T 9439-1988
公差与配合此内容来自标准下载网
—般公差
尺寸至500mm孔、轴公差带与配合尺寸大于500至3150mm常用孔、轴公差带线性尺寸的未注公差
钢熔化焊对接接头射线照相和质量分级灰铸铁件
一般工程用铸造碳钢件
GB/T 11352--1989
GB/T 13384—1992
3技术要求
3.1材料
机电产品包装通用技术条件
铸造卷简的材料应采用不低于GB/T9439中规定的HT200灰铸铁，或GB3/T11352中规定的ZG270-500铸钢。铸铁件需经时效处理以消除内应力，铸钢件应进行退火处理。3.2表面质量
卷简不得有裂纹。成品卷简的表面上不得有影响使用性能和有损外观的显著缺陷（如气孔、疏松、渣等）。
3.3尺寸公差和表面粗糙度
同一卷简上左右螺旋槽的底径（即卷筒直径D）差，不得超过GB/T1801和GB/T1802中规定的h12。加工表面未注公差尺寸的公差等级应按GB/T1804中的m级（中等级）。未注加工表面粗糙度Ru值应按GB/T1031中的12.5um。国家机械工业局1999-06-28批准468
2000-01-01实施

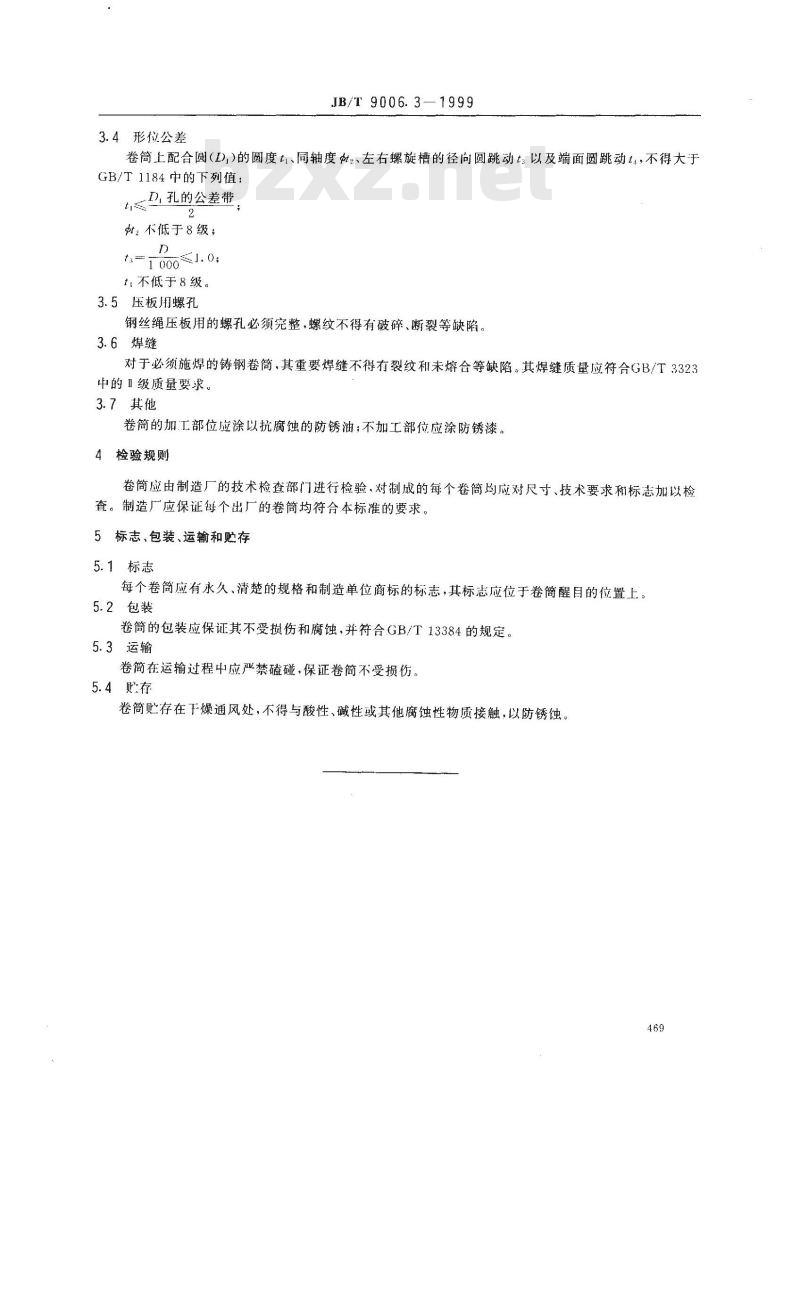

3.4形位公差
JB/T9006.3—1999
卷筒上配合圆(D))的圆度t、同轴度t、左右螺旋槽的径向圆跳动t：以及端面圆跳动t，不得大于GB/T1184中的下列值：
D,孔的公差带
dt2不低于8级；
t，不低于8级。
3.5压板用螺孔
钢丝绳压板用的螺孔必须完整、螺纹不得有破碎、断裂等缺陷。3.6焊缝
对于必须施焊的铸钢卷简，其重要焊缝不得有裂纹和未熔合等缺陷。其焊缝质量应符合GB/T3323中的Ⅱ级质量要求。
3.7其他
卷简的加工部位应涂以抗腐蚀的防锈油；不加工部位应涂防锈漆。4检验规则
卷简应由制造厂的技术检查部门进行检验，对制成的每个卷简均应对尺寸、技术要求和标志加以检查。制造厂应保证每个出厂的卷简均符合本标准的要求。5标志、包装、运输和购存
5.1标志
每个卷简应有永久、清楚的规格和制造单位商标的标志，其标志应位于卷筒醒自的位置上。5.2
卷筒的包装应保证其不受损伤和腐蚀，并符合GB/T13384的规定。5.3运输
卷简在运输过程中应严禁磕碰，保证卷简不受损仿。5.4购存
卷简贮存在于燥通风处，不得与酸性、碱性或其他腐蚀性物质接触，以防锈蚀。469
