JB/T9005.9-1999
现行

基本信息

标准号：
JB/T 9005.9-1999
标准名称：
起重机用铸造滑轮 F 型
标准类别：
机械行业标准(JB)
英文名称：
Casting pulley for crane F type
标准状态：
现行
发布日期：
1999-06-28
实施日期：
2000-01-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
90.18 KB

标准分类号

标准ICS号：
材料储运设备>>起重设备>>53.020.30起重设备附件
中标分类号：
机械>>通用机械与设备>>J80起重机械

关联标准

替代情况：
ZB J80006.9-1987
采标情况：
DIN 15417-1982 NEQ DIN 1850-1976 NEQ DIN 15069-1977 NEQ

出版信息

页数：
5 页
标准价格：
8.0 元

其他信息

归口单位：
全国起重机械标准化技术委员会

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

JB/T 9005.9-1999 JB/T 9005.9-1999 起重机用铸造滑轮 F 型 JB/T9005.9-1999

标准内容

部分标准内容：

JB/T 9005.9--- 1999

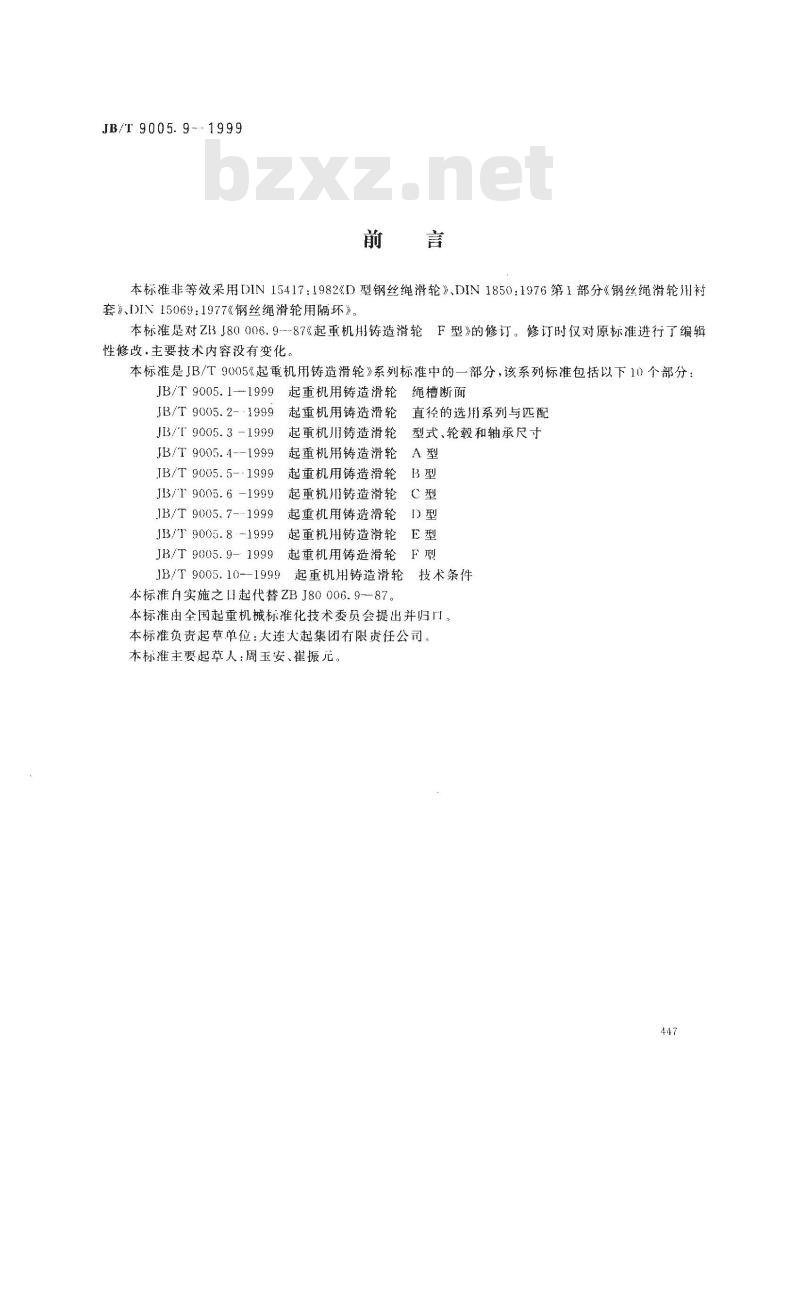

本标准非等效采用DIN15417:1982《D型钢丝绳滑轮》、DIN1850：1976第1部分《钢丝绳滑轮用衬套》、IDIN15069:1977《钢丝绳滑轮用隔坏》本标准是对ZB3J80006.9--87《起重机用铸造滑轮F型》的修订。修订时仅对原标准进行了编辑性修改，主要技术内容没有变化。本标准是JB/T9005《起重机用铸造滑轮》系列标准中的一部分，该系列标准包括以下10个部分：JB/T 9005. 1--1999
JB/T 9005. 2--1999
JB/T 9005.3 -1999
JB/T 9005. 4--1999
JB/T 9005. 5--1999
JB/T 9005.6 -1999
JB/T 9005. 7---1999
JB/T 9005.8:-1999
JB/T 9005.9- 1999
JB/T 9005.10—1999
起重机用铸造滑轮
起重机用铸造滑轮
起重机用铸造滑轮
起重机用铸造滑轮
起重机用铸造滑轮
起重机用铸造滑轮
起重机用铸造滑轮
起重机用铸造滑轮
起重机用铸造滑轮
起重机用铸造滑轮
本标准自实施之起代替ZBJ80006.9-87。绳槽断面
直径的选用系列与匹配
型式、轮毂和轴承尺寸
技术条件
本标准由全国起重机械标准化技术委员会提出并归门。本标准负责起草单位：大连大起集团有限责任公司。本标准主要起草人：周玉安、崔振元。447
1范围
中华人民共和国机械行业标准
起重机用铸造滑轮
Type F- Casting sheaves for cranesJB/T9005.9--1999
代替ZBJ80006.987
本标准适用于在起重机动滑轮组范围内，带滑动轴承的钢丝绳铸造滑轮（以下简称滑轮）。在钢丝绳传动中的其他滑轮，例如定滑轮或除动滑轮组外的其他承载件中也可采用本标准规定的滑轮。
2型式和尺寸

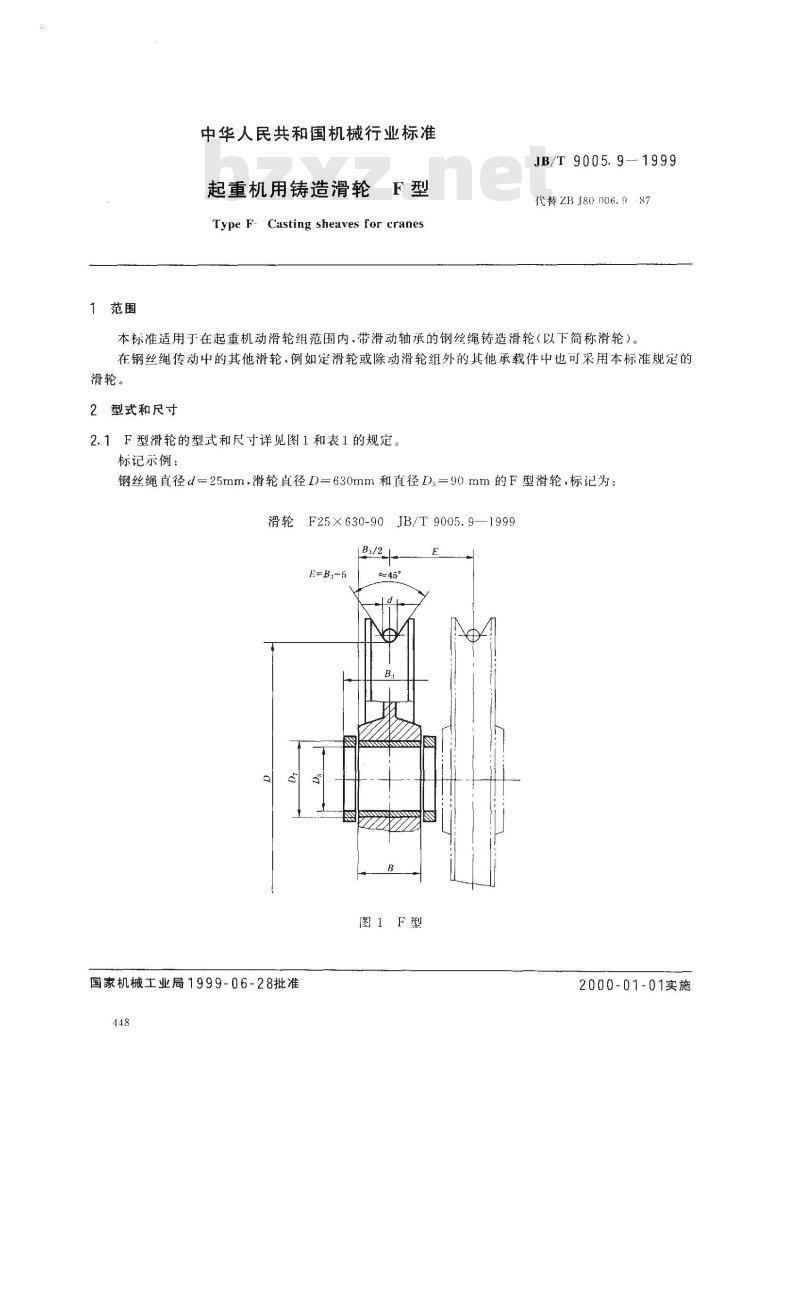

2.1F型滑轮的型式和尺寸详见图1和表1的规定。标记示例：
钢丝绳直径d=25mm.滑轮直径L)=630mm和直径D，=90mm的F型滑轮，标记为：滑轮 F25X630-90 JB/T 9005.9-—1999B:/2
国家机械工业局1999-06-28批准448
图1F型
2000-01-01实施免费标准下载网bzxz
JB/T9005.9

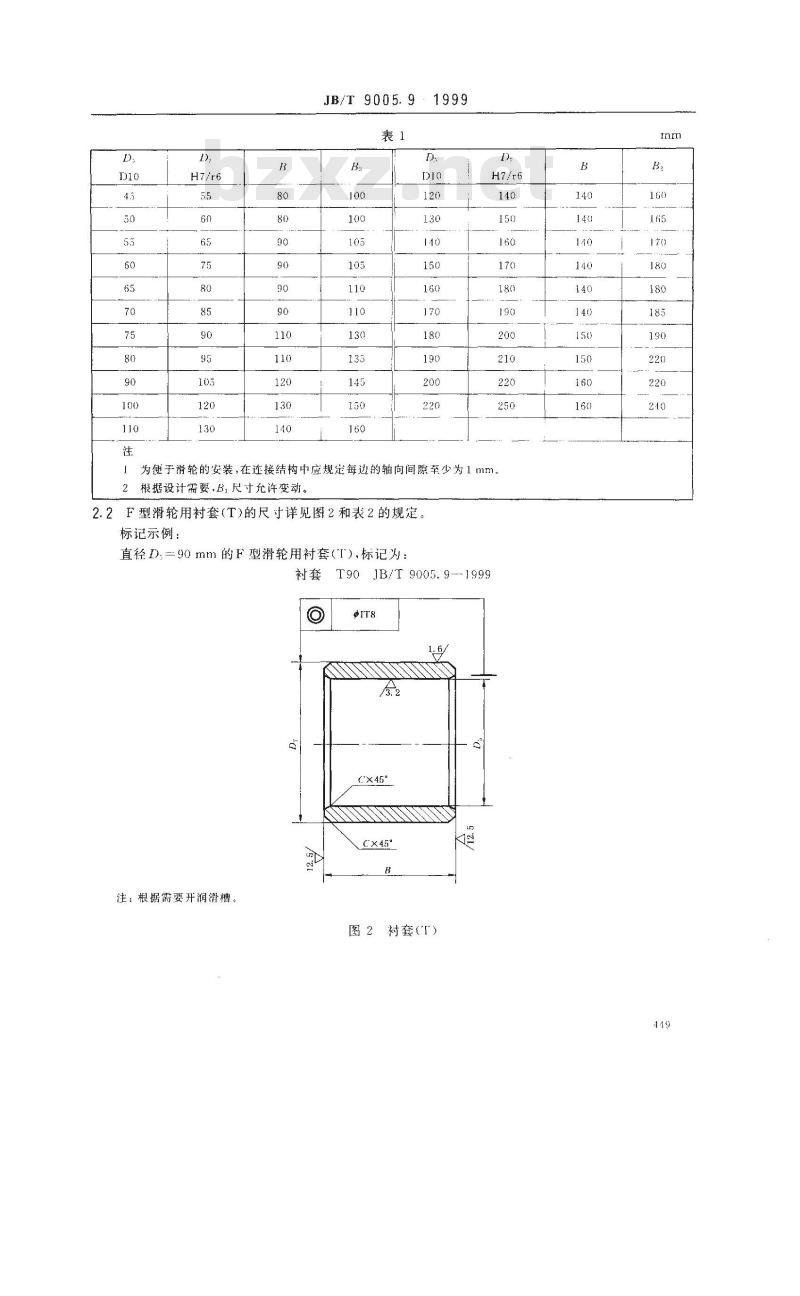

为便于滑轮的安装，在连接结构中应规定每边的轴向间隙率少为1mm.2根据设计需要、B尺寸允许变动。2.2F型滑轮用衬套(T)的尺寸详见图2和表2的规定。标记示例：
直径D，=90mm的F型滑轮用衬套（T）、标记为：JB/T 9005.9--1999
衬套T90
注：根据需要开润滑槽。
图2衬套（T）
JB/T9005.9--1999
单件重量

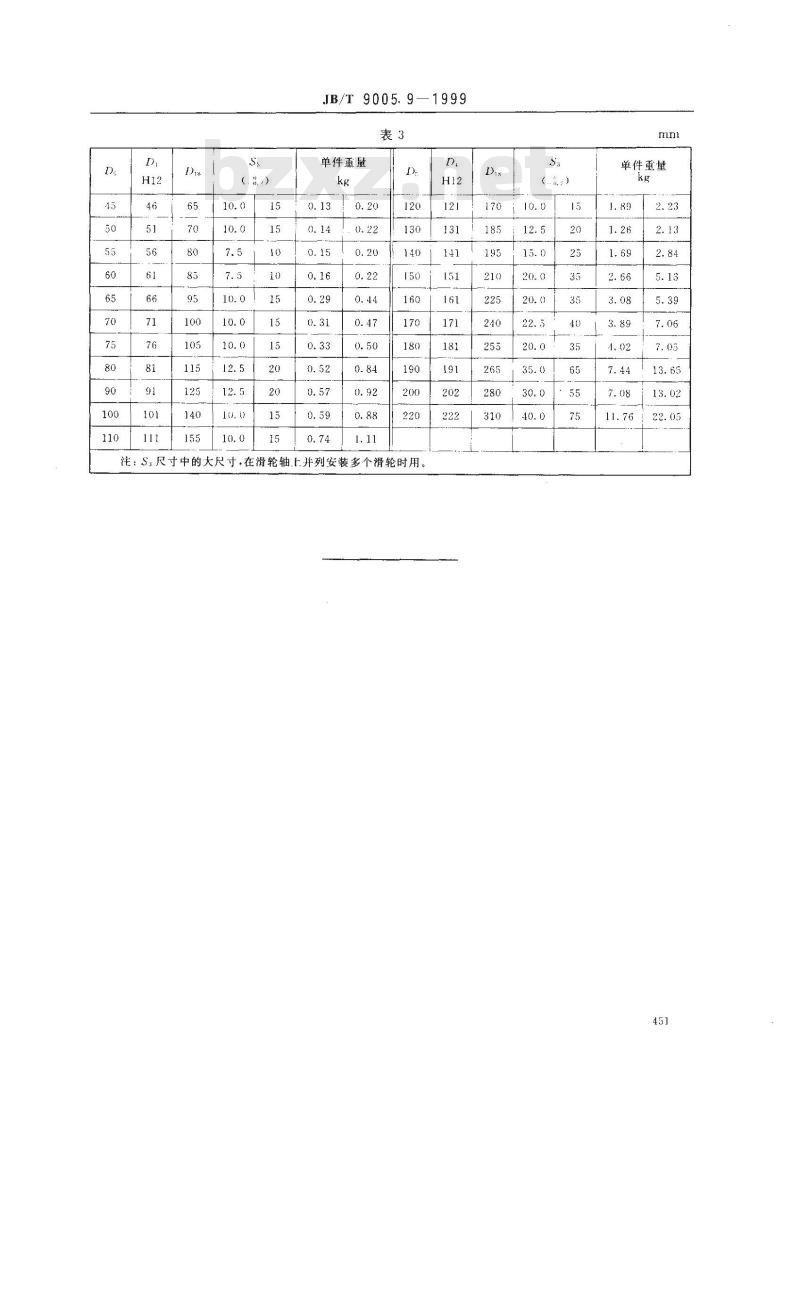

2.3F型滑轮用隔环(H)的尺寸详见图3和表3的规定。标记示例：
直径D,-90mm的F型滑轮用隔环（H)，标记为：S6
隔环H90JB/T9005.9.-1999
图 3隔环(H)
单件重量
JB/T9005.9—1999
单件重量
注：S，尺寸中的大尺寸，在滑轮轴.t.并列安装多个滑轮时用。D
单件重壁
