【机械行业标准(JB)】 钢丝绳电动葫芦 型式和基本参数

JB/T 9008.1-1999

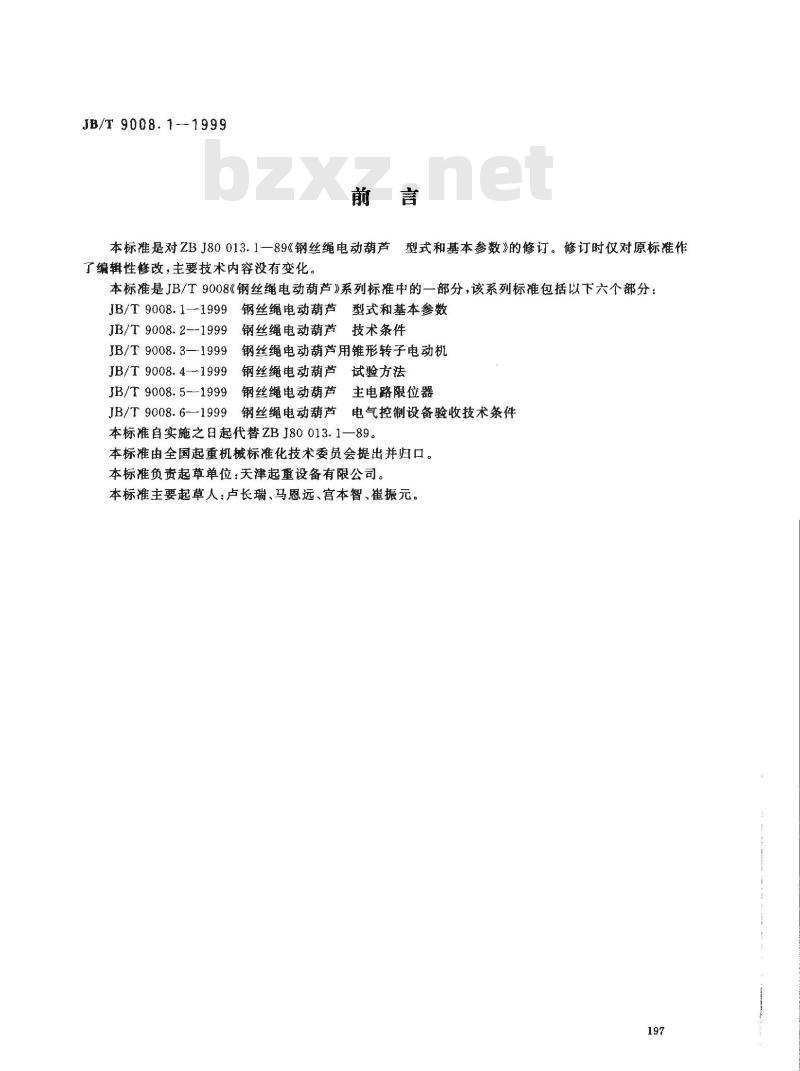

本标准是对ZBJ80013.1—89《钢丝绳电动葫芦型式和基本参数》的修订。修订时仅对原标准作了编辑性修改，主要技术内容没有变化。本标准是JB/T9008《钢丝绳电动葫芦》系列标准中的一部分，该系列标准包括以下六个部分：JB/T9008.1--1999钢丝绳电动葫芦型式和基本参数JB/T 9008. 2--1999
9钢丝绳电动葫芦
技术条件
JB/T9008.3—1999钢丝绳电动葫芦用锥形转子电动机JB/T 9008. 4--1999
9钢丝绳电动葫芦试验方法
JB/T9008.5-1999
9钢丝绳电动葫芦主电路限位器
JB/T 9008. 6-1999
9钢丝绳电动葫芦电气控制设备验收技术条件本标准自实施之日起代替ZBJ80013.1—89。本标准由全国起重机械标准化技术委员会提出并归口。本标准负责起草单位：天津起重设备有限公司。本标准主要起草人：卢长瑞、马恩远、宫本智、崔振元。197
1范围

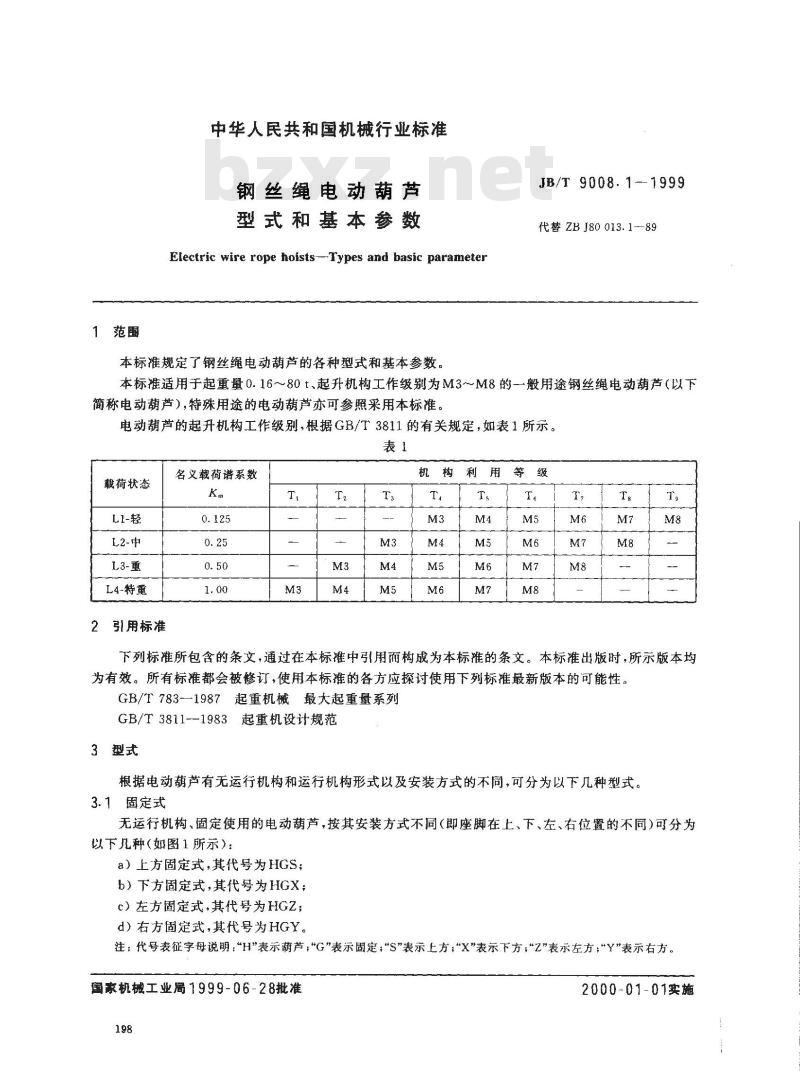

中华人民共和国机械行业标准
钢丝绳电动葫芦
型式和基本参数
Electric wire rope hoists--Types and basic parameter本标准规定了钢丝绳电动葫芦的各种型式和基本参数。JB/T 9008.1-1999
代替ZBJ80013.1-89
本标准适用于起重量0.16～80t、起升机构工作级别为M3～M8的一般用途钢丝绳电动葫芦（以下简称电动葫芦），特殊用途的电动葫芦亦可参照采用本标准。电动葫芦的起升机构工作级别，根据GB/T3811的有关规定，如表1所示。表1
载荷状态
L1-轻
L2-中
L3-重
L4-特重
2引用标准
名义载荷谱系数
下列标准所包含的条文，通过在本标准中引用而构成为本标推的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标推最新版本的可能性。GB/T783—1987起重机械最大起重量系列GB/T3811--1983起重机设计规范3型式
根据电动葫芦有无运行机构和运行机构形式以及安装方式的不同，可分为以下几种型式。3.1固定式
无运行机构、固定使用的电动葫芦，按其安装方式不同（即座脚在上、下、左、右位置的不同）可分为以下几种(奶图1所示)：
a）上方固定式，其代号为HGS；b）下方固定式，其代号为HGX；c）左方固定式，其代号为HGZ；d）右方固定式，其代号为HGY。注；代号表征字母说明：“H\表示葫芦；\G\表示固定；“S\表示上方；\X\表示下方；\Z\表示左方；\Y\表示右方。国家机械工业局1999-06-28批准198
2000-01-01实施

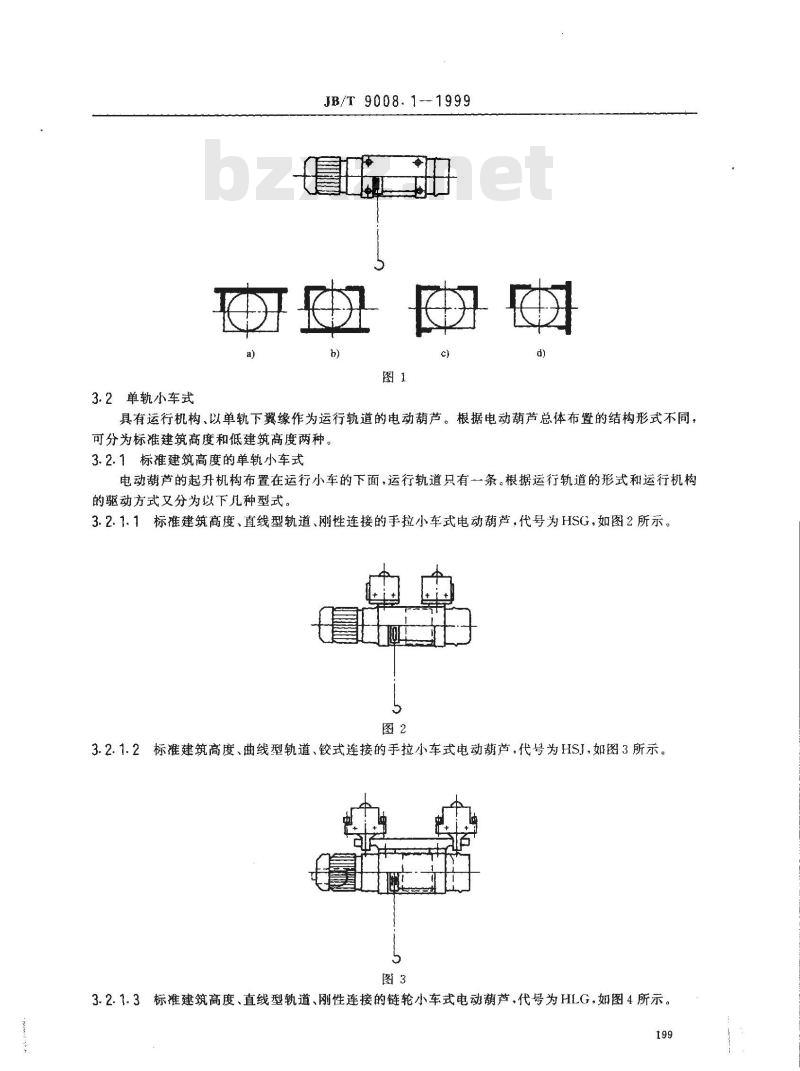

3.2单轨小车式
JB/T 9008.1-1999
具有运行机构、以单轨下翼缘作为运行轨道的电动葫芦。根据电动葫芦总体布置的结构形式不同，可分为标准建筑高度和低建筑高度两种。3.2.1标准建筑高度的单轨小车式电动葫芦的起升机构布置在运行小车的下面，运行轨道只有一条。根据运行轨道的形式和运行机构的驱动方式又分为以下几种型式。3.2.1.1标准建筑高度、直线型轨道、刚性连接的手拉小车式电动芦，代号为HSG，如图2所示。图2bzxz.net
3.2.1.2标准建筑高度、曲线型轨道、铰式连接的手拉小车式电动葫芦，代号为HSJ.如图3所示。图3
3.2.1.3标准建筑高度、直线型轨道、刚性连接的链轮小车式电动葫芦，代号为HLG，如图4所示。199
JB/T 9008.1

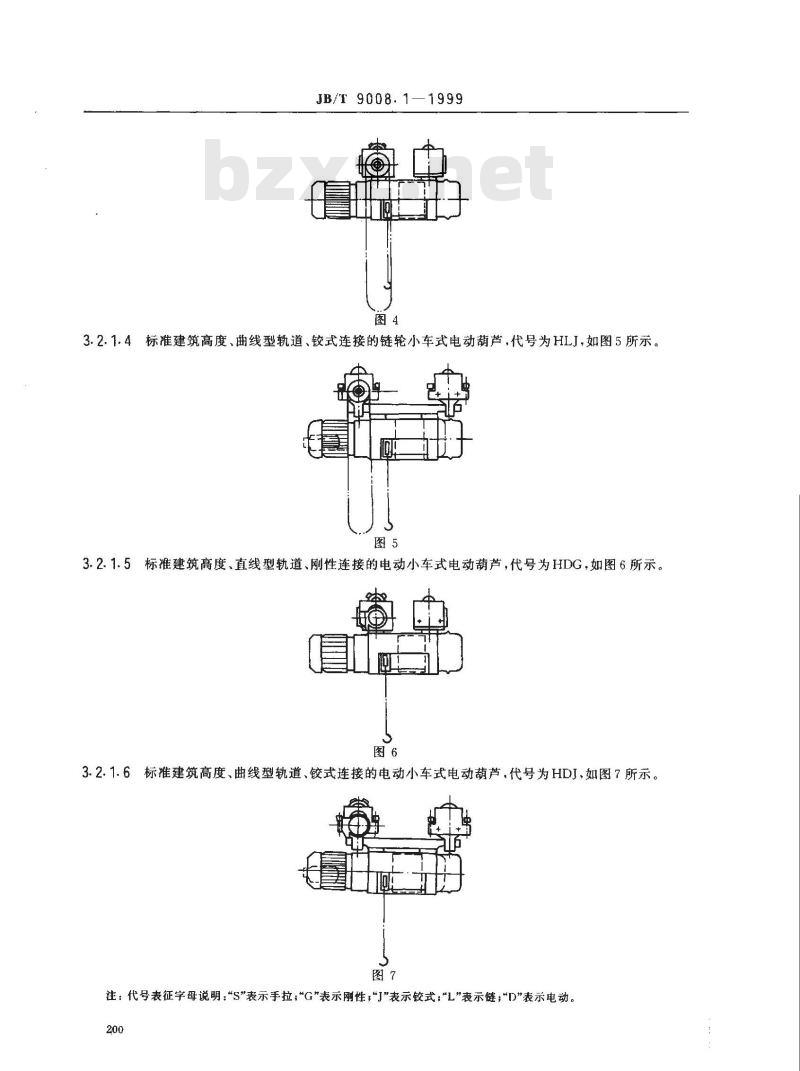

3.2.1.4标准建筑高度、曲线型轨道、铰式连接的链轮小车式电动葫芦，代号为HLJ，如图5所示。图5
3.2.1.5标准建筑高度、直线型轨道、刚性连接的电动小车式电动葫芦，代号为HDG，如图6所示。图6
3.2.1.6标准建筑高度、曲线型轨道、铰式连接的电动小车式电动葫芦，代号为HDJ、如图7所示。图7
注：代号表征字母说明：“S\表示手拉；\G\表示刚性；“J\表示铰式；\L”表示链；\D”表示电动。200

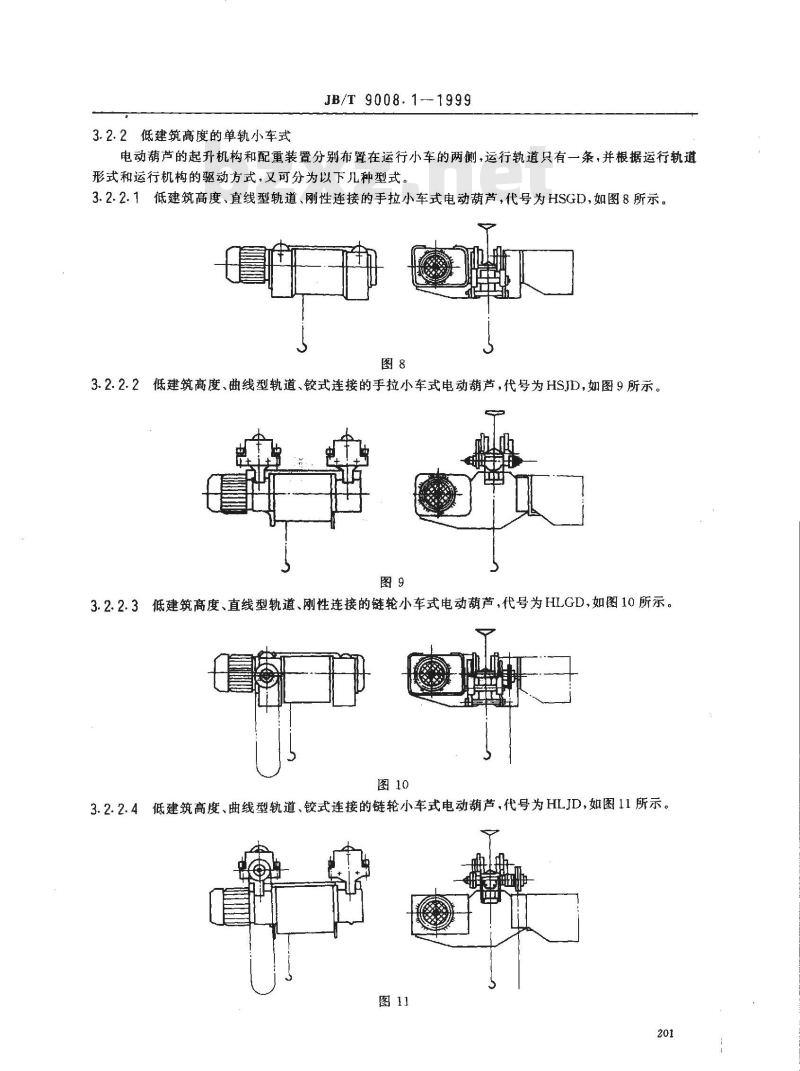

3.2.2低建筑高度的单轨小车式
JB/T 9008.1--1999
电动葫芦的起升机构和配重装置分别布置在运行小车的两侧，运行轨道只有一条，并根据运行轨道形式和运行机构的驱动方式，又可分为以下几种型式。3.2.2.1低建筑高度、直线型轨道、刚性连接的手拉小车式电动葫芦，代号为HSGD，如图8所示。图8
3.2.2.2低建筑高度、曲线型轨道、铰式连接的手拉小车式电动葫芦，代号为HSJD，如图9所示。图9
3.2.2.3低建筑高度、直线型轨道、刚性连接的链轮小车式电动葫芦，代号为HLGD，如图10所示。图10
3.2.2.4低建筑高度、曲线型轨道、铰式连接的链轮小车式电动葫芦，代号为HLJD，如图11所示。图11
JB/T9008.1-1999
5低建筑高度、直线型轨道、刚性连接的电动小车式电动葫芦，代号为HDGD，如图12所示。3.2.2.5
3.2.2.6低建筑高度、曲线型轨道、铰式连接的电动小车式电动葫芦，代号为HDJD，如图13所示。图13
注：代号表征字母末尾的“D\表示低的意思。3.3双梁葫芦小车式
由一台固定式电动葫芦和一双轨型电动小车架组成，该葫芦小车沿双梁桥架上的两条轨道运行，代号为HSC，如图14所示。
注：代号表征字母：\S\表示双；\C”表示车。3.4单主梁角形葫芦小车式
由一台固定式电动葫芦和一角形电动小车架组成，该小车沿安装在单主梁桥架上的两条轨道运行，代号为HDC，如图15所示。
注：代号表征字母：“D\表示单。4基本参数
JB/T 9008.1--1999
新设计的电动芦的基本参数均应符合本标准所规定的相应数值4.1起重量
电动葫芦的额定起重量是根据GB/T783所确定的数值，见表2。表2
起升高度
起升高度应优先采用表3中所规定的数值。表3
4.3起升速度
起升速度应优先采用表4所规定的数值0.25
4.4运行速度
运行速度应优先采用表5所规定的数值。+
