中华人民共和国国家标准
运输机械术语板式输送机

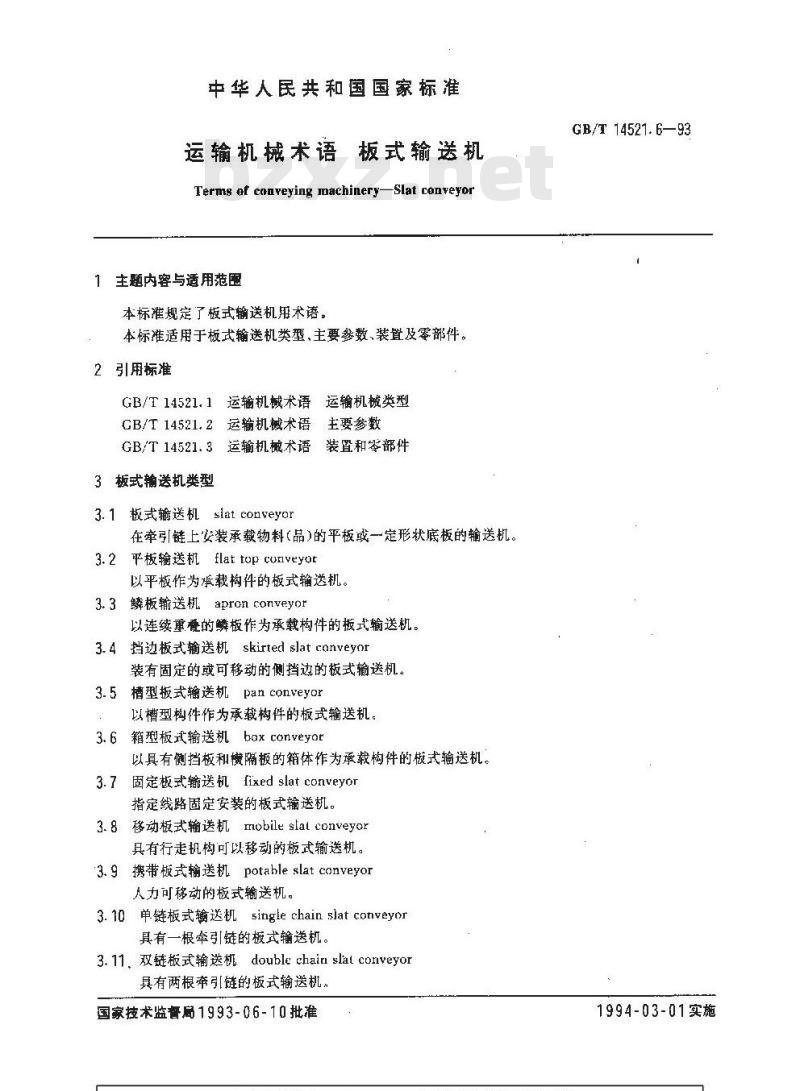

Terms of conveying machinery-Slat conveyor1主题内容与适用范围
本标准规定了板式输送机用术语。本标准适用于板式输送机类型、主要参数、装置及零部件。2引用标准
GB/T14521.1运输机械术语运输机械类型CB/T14521.2运输机械术语主要参数GB/T14521.3运输机械术语装置和零部件3板式输送机类型
3.1 板式输送机 slat conveyor在牵引链上安装承载物料（品）的平板或一定形状底板的输送机。3.2平板输送机flat top conveyor以平板作为承载构件的板式输送机3.3鳞板输送机apronconveyor
以连续重餐的鳞板作为承载构件的板式输送机。3.4挡边板式输送机skirtedslatcanveyor装有固定的或可移动的侧挡边的板式输送机。3.5槽型板式输送机panconveyor以槽型构件作为承截构件的板式输送机。3.6箱型板式输送机baxconveyor以具有侧挡板和横隔板的箱体作为承载构件的板式输送机。3.7固定板式输送机fixed slat conveyor指定线路固定安装的板式输送机。3.8移动板式输送机mobile slat conveyor具有行走机构可以移动的板式输送机。3.9携带板式输送机potahleslat conveyor人力可移动的板式输送机。
3.10单链板式输送机single chain slat conveyor具有一根牵引链的板式输送机。3.11，双链板式输送机 double chain slat conveyor具有两根牵引链的板式输送机。国家技术监督局 1993- 06- 1 0 批准GB/T 14521. 6—93
1994-03-01实施
CB/T14521.6--93

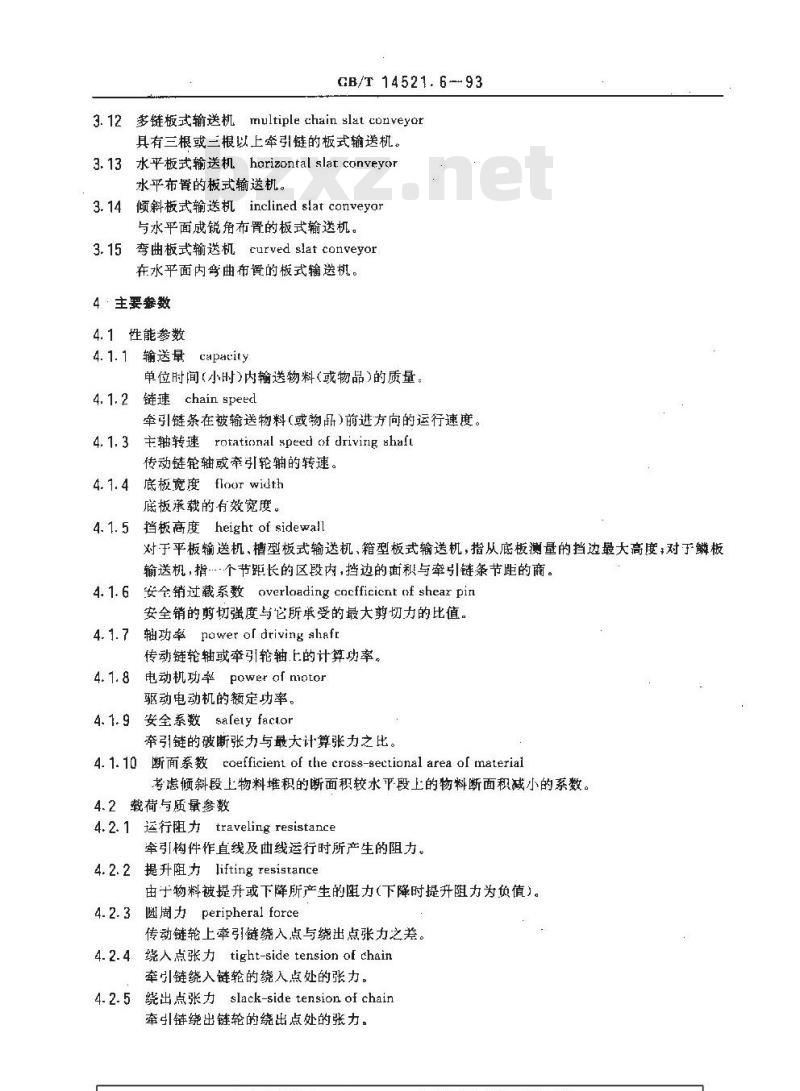

3. 12 多链板式输送机 multiple chain slat conveyor具有三根或三根以上牵引链的板式输送机。3.13水平板式输送机horizontalslatconveyor水平布置的板式输送机。
3.14倾斜板式输送机inclined slat coriveyar与水平面成锐角布置的板式输送机。3.15 弯曲板式输送机 curved slat conveyor在水平面内弯曲布置的板式输送机。4·主要藝数
4.1性能参数
4. 1. 1 输送量 capa:ity
单位时间（小时)内输送物料（或物品)的质量，4. 1.2
链速 chain speed
牵引链条在被输送物料(或物品)前进方向的运行速度。4. 1. 3 主轴转速 rotatirnal speed of drivirng shafu传动链轮轴或牵引轮轴的转速。4.1.4底板宽度floor width
板藏载的有效宽度。
档板高度heightof sidewall
对于平板输送机、槽型板式输送机，箱型板式输送机，指从底板测量的挡边最大高度，对于鳞板输送机，指…个节距长的区段内，挡边的面积与牵引链条节距的商。4.1.6安全销过载系数overloadingcocfficicntof shearpin安全销的剪切强度与所戚受的最大剪切力的比值。轴功率 pawer ol driving ahafr4.1.7
传动链轮轴或牵引轮轴上的计算功率。4.1.8电动机功率power of motor驱动电动机的额定功率。
4.1. 9 安全系数 salety facior牵引链的破断张力与最大计算张力之比。4. 1. 10 断面系数 coefficient of the cross-sectional area of material考虑倾斜段上物料堆积的断面积较水平段上的物料断面积减小的系数。4.2载荷与质量参数
4.2.1 运行阻力 traveling resistance牵引构件作直线及曲线运行时所产生的阻力。4.2.2提升阻力lifting resistance由于物料被提升或下降所产生的阻力(下降时提升阻力为负值)。4.2.3 μ周力 peripheral force传动链轮上牵引链绕人点与绕出点张力之差。4.2.4 绕人点张力tight-side tension of chain牵引链绕人链轮的绕入点处的张力。4.2.5绕出点张力 slack-side tension of chain牵引链绕出链轮的绕出点处的张力。GB/T 14521. 6—93

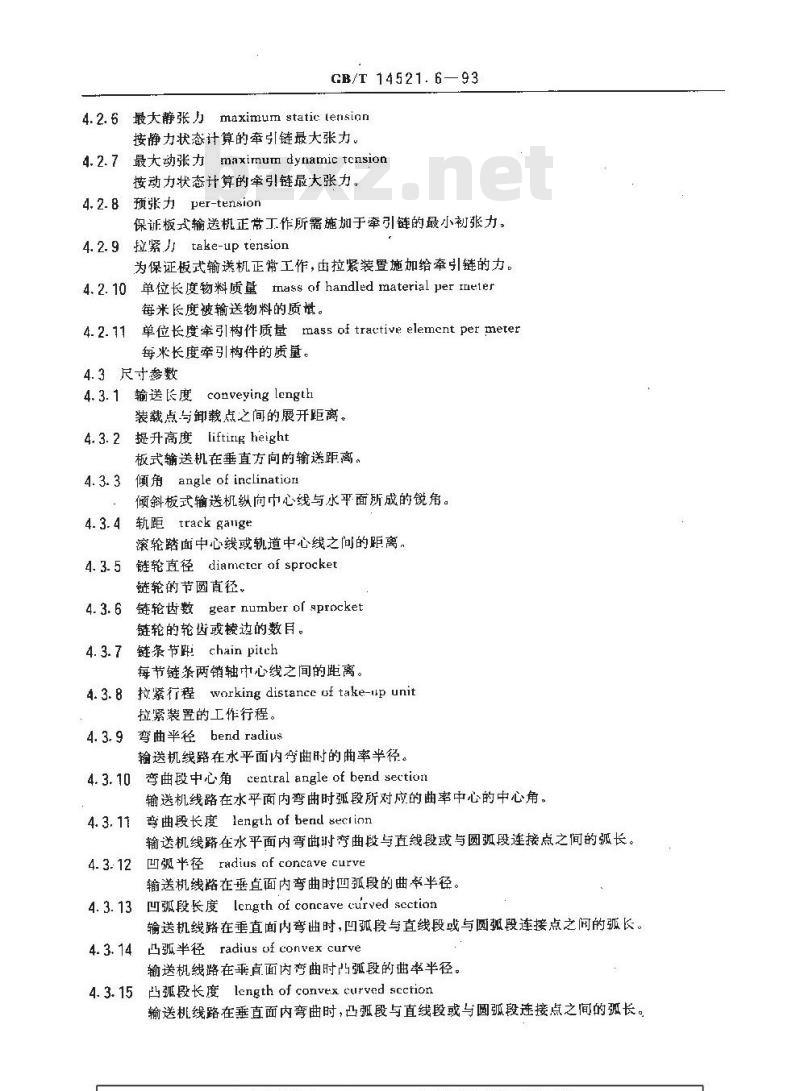

4.2.6最大静张力maximumstaticlensinn按静力状态计算的牵引链最大张力。4.2.7最大动张力maximum dynamic tension按动力状态计算的牵引链最大张力。4.2.8预张力per-tension
保证板式输送机正带工作所需施加于牵引链的最小初张力4.2.9 拉紧Jtake-up tension
为保证板式输送机正常工作，由拉紧装置施加给牵引链的力。4.2.10单位长度物料质量mass of handled material per rneter每米长度被输送物料的质量。
单位长度牵引构件质量massoftractiveelemcntpermeter4.2.111
每米长度牵引构件的质量。
4.3尺寸参数
conveying length
4.3.1输送长度
装载点与卸载点之问的展开距离。4.3.2提升高度lifting height
板式输送机在垂直方向的输送距离。4.3.3倾角angle of inclination倾斜板式输送机纵向中心线与水平面所成的锐角。4.3.4轨距ttack gaug
滚轮踏面中心线或轨道中心线之间的距离。4.3.5 链轮直径 diameter of sprocket链轮的节圆直径。
4.3.6链轮齿数gear number of sprocket链轮的轮齿或棱边的数目。
链条节距chain pitch
每节链条两销轴中心线之间的距离。拉紧行程workingdistanceof take-upunit4.3.8
拉紧装置的工作行程。
弯曲半径bend radius
输送机线路在水平面内弯曲时的曲率半径。4. 3.10 弯曲段中心角 central angle of bend section输送机线路在水平面内弯曲时甄段所对应的曲率中心的中心角。4.3.11 弯曲段长度length of benl seclinn输送机线路在水平面内弯曲时弯曲段与直线段或与圆弧段连接点之间的弧长。凹弧半径radius af concave curve4. 3.12
输送机线路在垂直面内弯曲时凹弧段的曲率半径。凹孤段长度length of concave curved scction4. 3. 13
输送机线路在垂直面内弯曲时，凹弧段与直线段或与圆弧段连接点之间的弧长。4.3.14凸弧半径radius of convex curve输送机线路在垂直面内弯曲时凸弧段的曲率半径。4.3.15凸狐段长度length of convex curved scction输送机线路在垂直面内弯曲时，凸孤段与直线段或与圆弧段连接点之间的弧长。5装置及主要零部件
5.1底板floor
板式输送机的戚载构件。
5.1.1 -板plate
载面为平面的底板。
5.1.2 鳞板 apron
承载面为鳞形的底板。
GB/T 14521.6—93

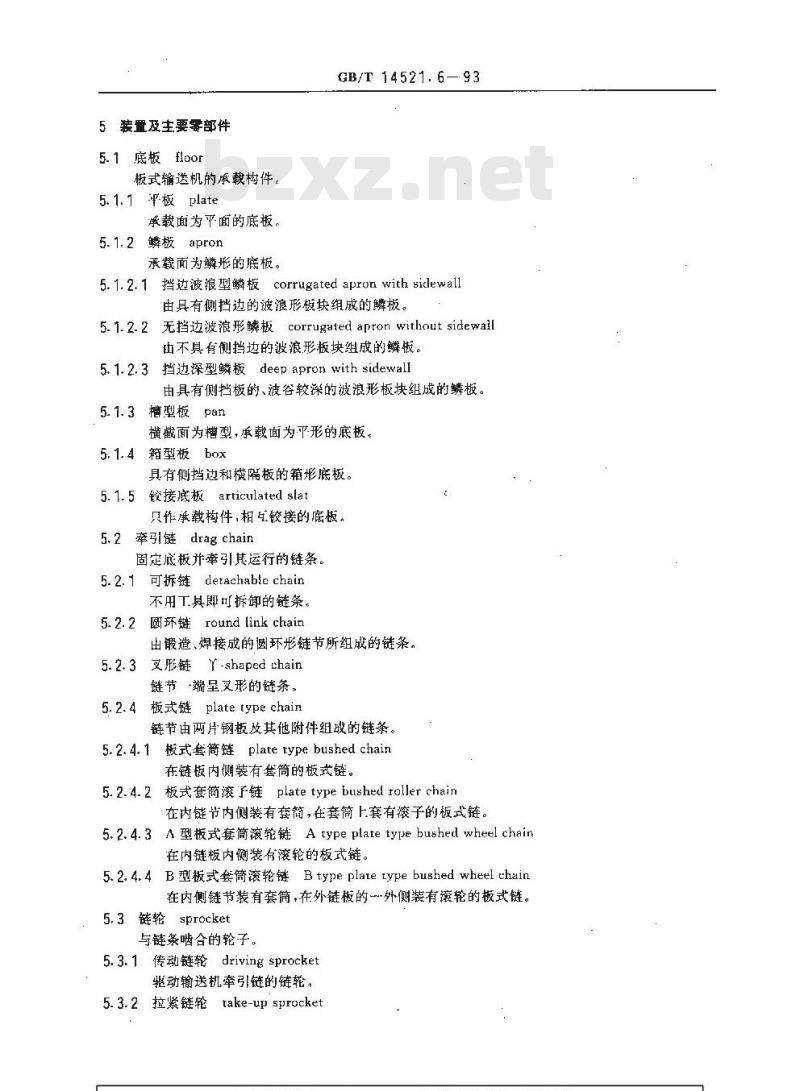

5.1.2.1挡边波浪型鳞板corrugated apron with siclewall由具有侧挡边的波浪形板块组成的鳞板。5.1.2.2无挡边波浪形鳞板corrugated apronwithnut sidewall由不具有侧挡边的波浪形板块组成的鳞板。5.1.2.3挡边深型鳞板deepapronwithsidewall由具有侧挡板的、波谷较深的波浪形板块组成的鳞板。5.1. 3
槽型板pan
横截面为槽型，承载面为平形的底板。5.1.4箱型板box
具有侧挡边和横隔板的箱形底板。5.1.5铰接底板articulated slat只作承载构件，相铰接的底板。5.2
牵引链drag chain
固定底板牵引其运行的链条。
5.2.1可拆链tlet.achablechain不用工具即可拆卸的链条。
厨环链round link chain
出锻造、焊接成的圆环形链节所组成的链条。5.2.3 叉彤链丫-shaped chain
链节端呈叉形的链条。
5.2.4 板式链 plate type chain链节由两片钢板及其他附件组破的链条。5.2.4.1板式套筒链plate type bushed chain在链板内侧装有套筒的板式链。5.2.4.2板式套简滚F链platetypebushedrollerchain在内链节内侧装有套简，在套筒上套有滚子的板式链。5.2.4.3A型板式套筒滚轮链Atypeplatetypebushedwheelchain在内链板内侧装有滚轮的板式链。5.2.4.4 B型板式套筒离轮链 B type plare type bushed wheel chain在内侧链节装有套筒，在外链板的一-外侧装有滚轮的板式链。5.3链轮 sprocket
与链条啮合的轮子。
5.3.1传动链轮driving sprocket驱动输送机牵引链的链轮。
5. 3.2 拉紧链轮take-up sprocket对牵引链施加拉紧力的链轮。
5.3.3改向链轮corner sprocket改变牵引链运行方向的链轮。
GB/T 14521.6--93

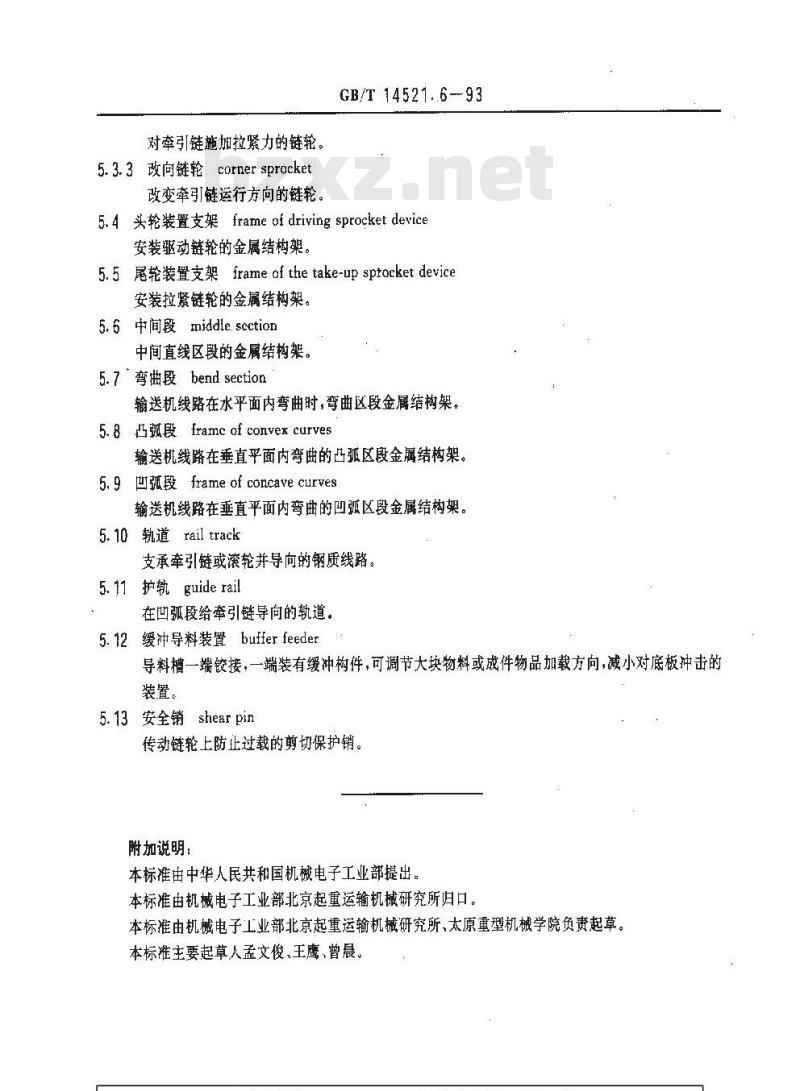

5.4头轮装置支架frameof drivingsprocketdevice安装驱动链轮的金属结构架。
5.5尾轮装置支架frame of the take-up sptocketdevice安装拉紧链轮的金属结构架。
5. 6 中间段 middle. scction免费标准下载网bzxz
中间直线区段的金属结构架。
5.7弯曲段bend section
输送机线路在水平面内弯曲时，弯曲区段金属结构架。5.8凸孤段framc ofconvex curves输送机线路在垂直平面内弯曲的凸弧区段金属结构架5.9 凹弧段 frame of concave curves输送机线路在垂直平面内弯曲的凹弧区段金属结构架。5.10 轨道 rail track
支承牵引链或滚轮并导向的钢质线路。5.1护轨guide rail
在凹弧段给牵引链导向的轨道。5.12缓冲导料装置buffer feeder导料槽一端铰接，一端装有缓冲构件，可调节大块物料或成件物品加载方向，减小对底板冲击的装置：
5.13安全销shear pin
传动链轮上防止过载的剪切保护销。附加说明
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部北京起重运输机械研究所归口。本标准由机械电子工业部北京起重运输机械研究所，太原重型机械学院负责起草。本标准主要起草人孟文俊、王鹰、曾晨。
