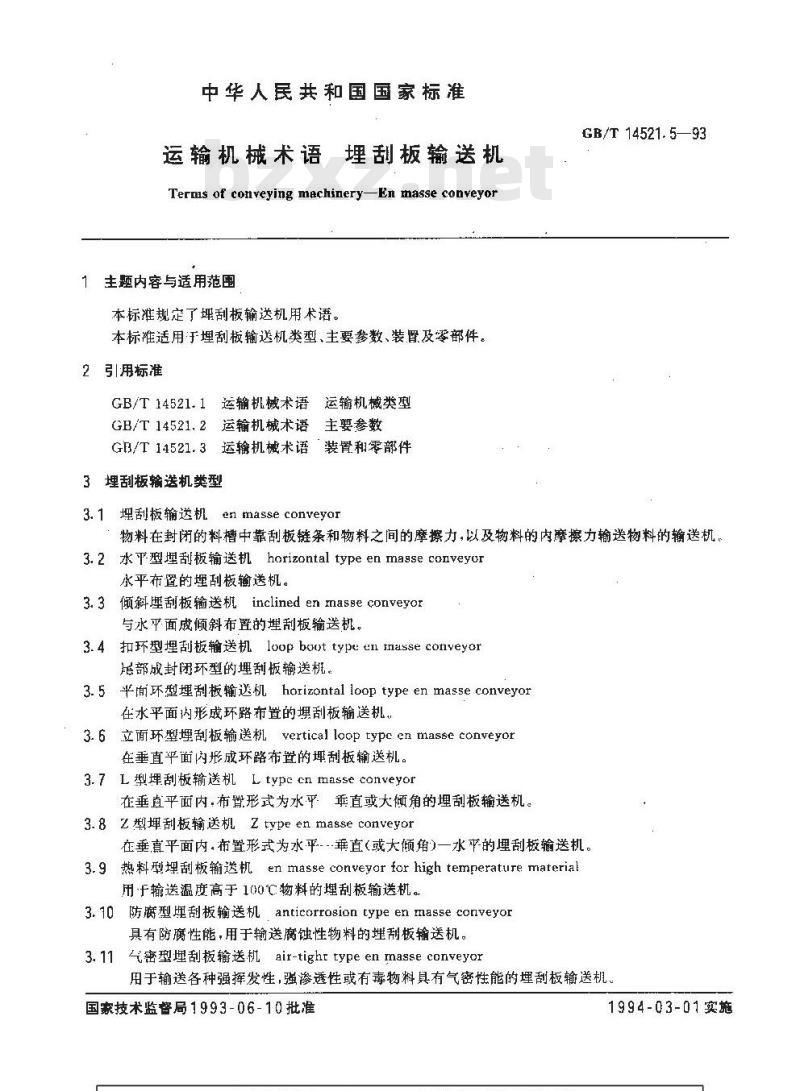

中华人民共和国国家标准
运输机械术语埋刮板输送机
Terms of conveying machineryEn masse conveyor1 主题内容与适用范围
本标准规定了刮板输送机用术语。本标准适用于埋刮板输送机类型、主要参数、装置及零部件。2引用标准
GB/T14521.1运输机械术语运输机械类型GB/T 14521.2运输机械术语主要参数GB/T14521.3运输机械术语装置和零部件3埋刮板输送机类型
3.1 埋刮板输送机en masse conveyarGB/T 14521.5—93
物料在封闭的料槽中靠刮板链条和物料之间的摩擦力，以及物料的内摩擦力输送物料的输送机。3.2水平型埋刮板输送机horizontal type en masse conveyor水平布的埋刮板输送机。
3.3倾斜刮板输送机inclined en masse conveyor与水平面成倾斜布置的埋刮板输送机。3.4扣环型埋刮板输送机loop boot type en masse conveyor展部成封闭环型的埋刮板输送机。3.5半面环型埋刮板输送机horizontal loop typeenmasse conveyor在水平面内形成环路布置的埋刮板输送机，3.6面环型埋刮板输送机vertical loop typc en masse conveyor在垂直平面内形成环路布置的埋刮板输送机。3.7L 型埋刮板输送机L type cn asse conveyor在垂直平面内，布置形式为水平垂直或大倾角的埋刮板输送机。3.8 Z型埋刮板输送机 Z type en masse conveyor在垂真平面内.布置形式为水平-垂直（或大倾角)一水平的埋刮板输送机。3.9 热料型埋刮板输送机en masse conveyor forhigh temperature material用:F输送温度高于 1(0℃物料的埋刮板输送机。3.10防腐型埋刮板输送机anticorrosion type en masse conveyor具有防腐性能，用于输送腐蚀性物料的埋刮板输送机。3.11气密型埋刮板输送机air-tight type en masse conveyor用于输送各种强挥发性，强渗透性或有毒物料具有气密性能的埋刮板输送机。国家技术监督局1993-06-10批准1994-03-01实施
GB/T 14521.5—93下载标准就来标准下载网

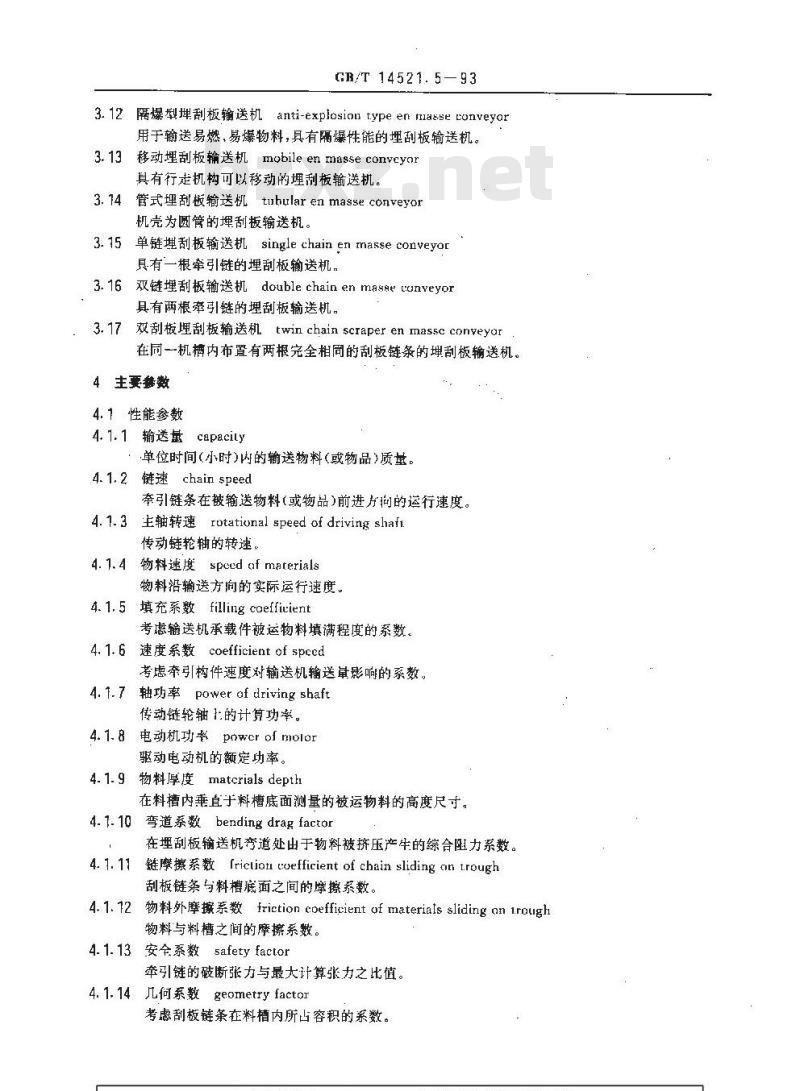

3.12隔爆型埋刮板输送机anti-explosiontypeentmasseronveyor用于输送易燃，易爆物料，具有隔爆性能的埋刮板输送机。移动埋刮板输送机mobileen masseconveyar3.13
具有行走机构可以移动的埋利板输送机。3.74管式埋刮板输送机tuhularenmasseconveyor机壳为圆管的埋刮板输送机。
3.15单链埋刮板输送机singlechainenmasseconveyor具有一根牵引链的埋刮板输送机。3.16双链埋刮板输送机double chain en masse cunveyor具有两根牵引链的埋刮板输送机，3.17双刮板埋刮板输送机twinchainscraperenmasscconveyor
在同一机槽内布置有两根完全相同的刮板链条的埋刮板输送机。4主要养数
4.1性能参数
4.1.1输送基capacity
单位时间(小时)内的输送物料(或物品）质基。4.1.2 链速 chain speed
牵引链条在被输送物料（或物品)前进力间的运行速度。4.1.3主轴转速Iutational speed of driving shafi传动链轮轴的转速。
4. 1.4 物料速度 spccd af materials物料沿输送方向的实际运行速度。4.1.5填充系数fillingcoefficient考虑输送机承载件被运物料填满程度的系数。4. 1.6速度系数 coefficient of spced考虑牵引构件速度对输送机输送量影响的系数。4. 1.7 轴坊率 power af driving shaft传动链轮轴 1:的计算功率。
4.1.8电动机功率powcrofmolar
驱动电动机的额定功率。
4.1.9物料厚度matcrialsdepth
在料槽内垂直于料槽底面测量的被运物料的高度尺寸。4.1.10弯道系数bendingdragfactor在埋刮板输送机弯道处出于物料被挤压产生的综合阻力系数。4. 1. 11
链摩擦系数 friction woefficient of chain sliding an t.rough刮板链条与料槽底面之间的摩擦系数。4.1.12物料外摩擦系数friction coefficient ofmaterialsslidinganirough物料与料槽之间的摩擦系数。
4.1.13安全系数safetyfactor

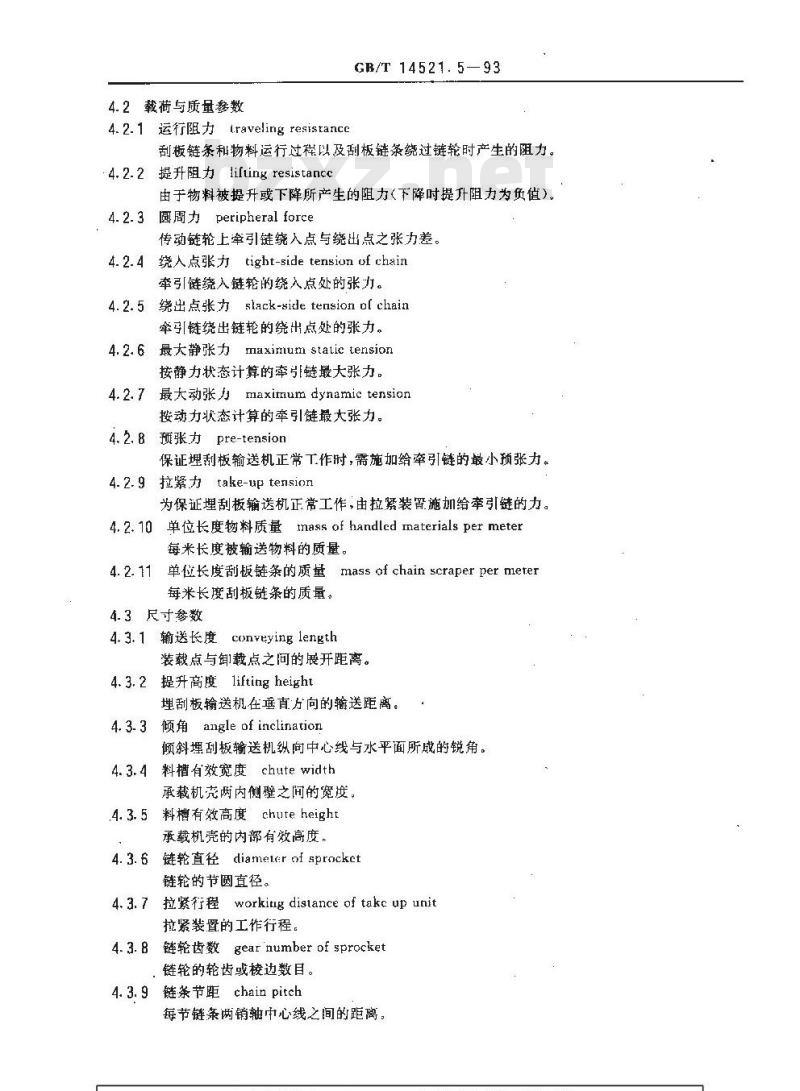

牵引链的破断张力与最大计算张力之比值。4.1.14几何系数geometryfactor考虑刮板链条在料植内所凸容积的系数。4.2载荷与质量参数
4.2.1 运行阻力Iraveling resistancGB/T 14521. 5-93
刮板链条和物料运行过程以及刮板链条绕过链轮时产生的阻力。4.2.2 提升阻力 lifting resistance由于物料被提升或下降所产生的阻力（下降时提升阻力为负值）。4.2.3 圆周力 peripheral force传动链轮上牵引链绕入点与绕出点之张力差。4.2.4绕人点张力tight-sidetension of chain牵引链绕入链轮的绕入点处的张力。4.2.5 绕出点张力 slack-side tension [ chain牵引链绕出链轮的绕出点处的张力。4.2.6最大静张力 maxirnum static tension按静力状态计算的牵引链最大张力。4.2.7最大动张力maximum dynamic tensian按动力状态计算的牵引链最大张力。4.2.8预张力 pre-tension
保证埋刮板输送机正常工作时，需施加给牵引链的最小预张力。4.2.9 拉紧力take-up tensinn
为保证埋刮板输送机正常工作，由拉紧装置施加给牵引链的力。4. 2. 10 单位长度物料质量 mass of handled materials per meter每米长度被输送物料的质量。
4.2.11单位长度刮板链条的质量massofchainscraperpermeter每米长度刮板链条的质量。
4.3尺寸参数
4.3.1 输送长度 conveying length装载点与卸载点之问的展开距离。4.3.2提升高度liftingheight
埋刮板输送机在垂直方向的输送距离。4. 3. 3 倾角 angle of inclination倾斜埋刮板输送机纵向中心线与水平面所成的锐角。料槽有效宽度chutewidth
承载机壳两内侧璧之间的宽度，.4. 3.5料槽有效高度chute height承载机壳的内部有效高度，
4.3.6 链轮直径 diame1.cr of sprocket链轮的节圆直径。
拉紧行程 workitigdistance of take up unit拉紧装置的工作行程。
4.3.8 链轮齿数 gear number of sprocket链轮的轮齿或校边数目。
4.3.9链条节距chainpitch

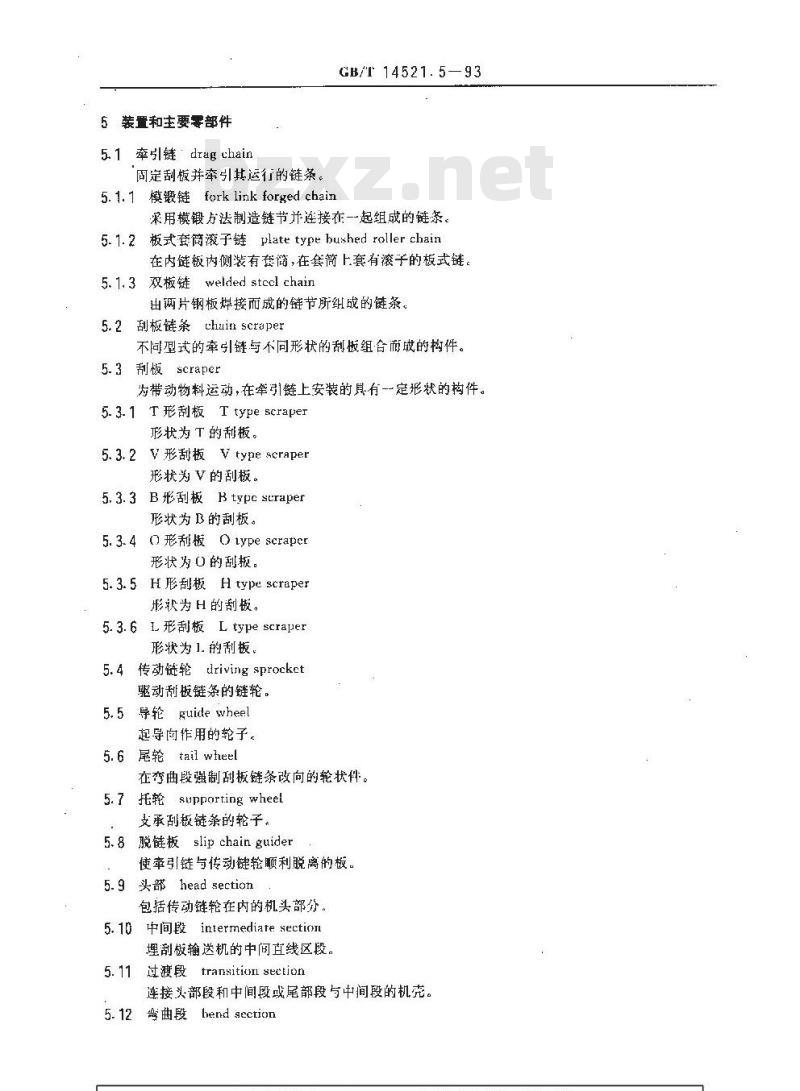

每节链条两销轴中心线之间的距离，5装置和主要零部件
51牵引链dchain
固定刮板并牵引其运行的链条。5.1.1模锻链forklinkforgedchainGB/T 14521.5—93
采用模锻方法制造链节并连接在一-起组成的链条。5.1.2板式套简滚子链platetypebushedrollerchain在内链板内侧装有套简，在套简上套有滚千的板式链，5.1.3 双板链welded stccl chain出两片钢板焊接而成的链节所组成的链条。5.2刮板链条chuin scraper
不同型式的牵引链与不同形状的刮板组合而戒的构件。5.3
刮板scraper
为带动物料运动，在牵引链上安装的具有定形状的构件。5. 3. 1 T 形刮板 T type scraper形状为 T的刮板。
5.3.2 V形刮板 V type scraper形状为V的刮板。
5.3.3 B形刮板B typc srraper
形状为B的刮板。
5. 3. 4 0 形刮板 0 type scraper形状为0的刮板。
5.3.5 H彤刮板 H type scraper形为H的刮板。
5. 3.6 L 形刮板 L type scraper形状为1.的刮板。
5.4传动链轮driving sprocket
驱动刮板链条的链轮。
5.5 导轮guide wheel
起导作用的轮子。
5.6 尾轮 tail wheel
在变曲段强制刮板链条改向的轮状件。5.7托轮supportingwheel
支承刮板链条的轮子。
5.8 脱链板 slip chain guider使牵引链与传动键轮顺利脱离的板。5.9 头部head section
包括传动链轮在内的机头部分。5.10中间段intermediatesection埋刮板输送机的中间直线区段。5. 11 过渡段 transitiom section连接头部段和中间段或尾部段与中间段的机壳。5.12跨曲段
hend section
GB/T 14521. 5--93

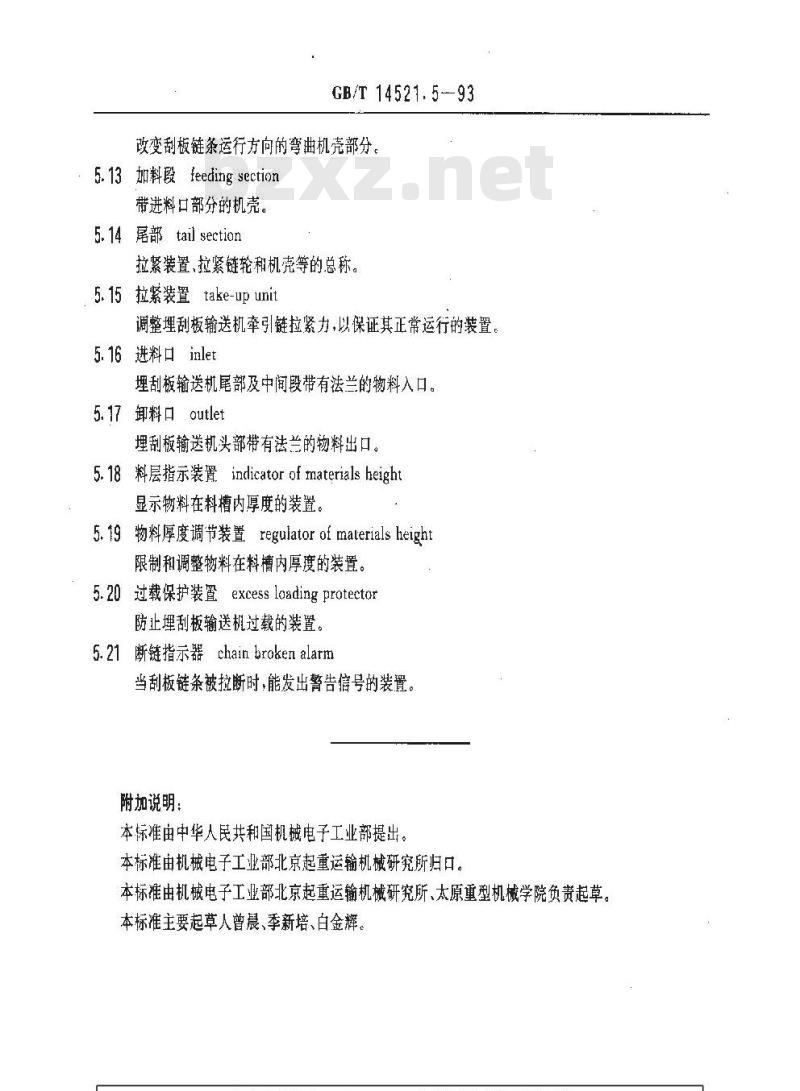

改变刮板链条运行方向的弯曲机壳部分5.13加料段feeding section
带进料口部分的机壳。
5.14 尾部 tail section
拉紧装置,拉紧链轮和机壳等的总称，5. 15拉紧装置take-up unit
调整埋刮板输送机牵引链拉紧力，以保证其正常运行的装置。5.16 进料口 inlet
埋刮板输送机尾部及中闻段带有法兰的物料入口5.17卸料口outlet
埋刮板输送机头部带有法兰的物料出口5.18料层指示装置indicator of materials heigh显示物料在料槽内厚度的装置。5.19物料厚度调节装置regulatorof materialsheight限制和调整物料在料槽内厚度的装置。5.20过载保护装置excessloadingprotecton防止埋刮板输送机过载的装置。5.21断链指示器chain broken alatm当刮板链条被拉断时，能发出警告停号的装置，附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部北京起重运输机械研究所归口，本标准由机械电子工业部北京起重运输机械研究所、太原重型机械学院负责起草。本标准主要起草人曾晨、季新培、白金辉。
