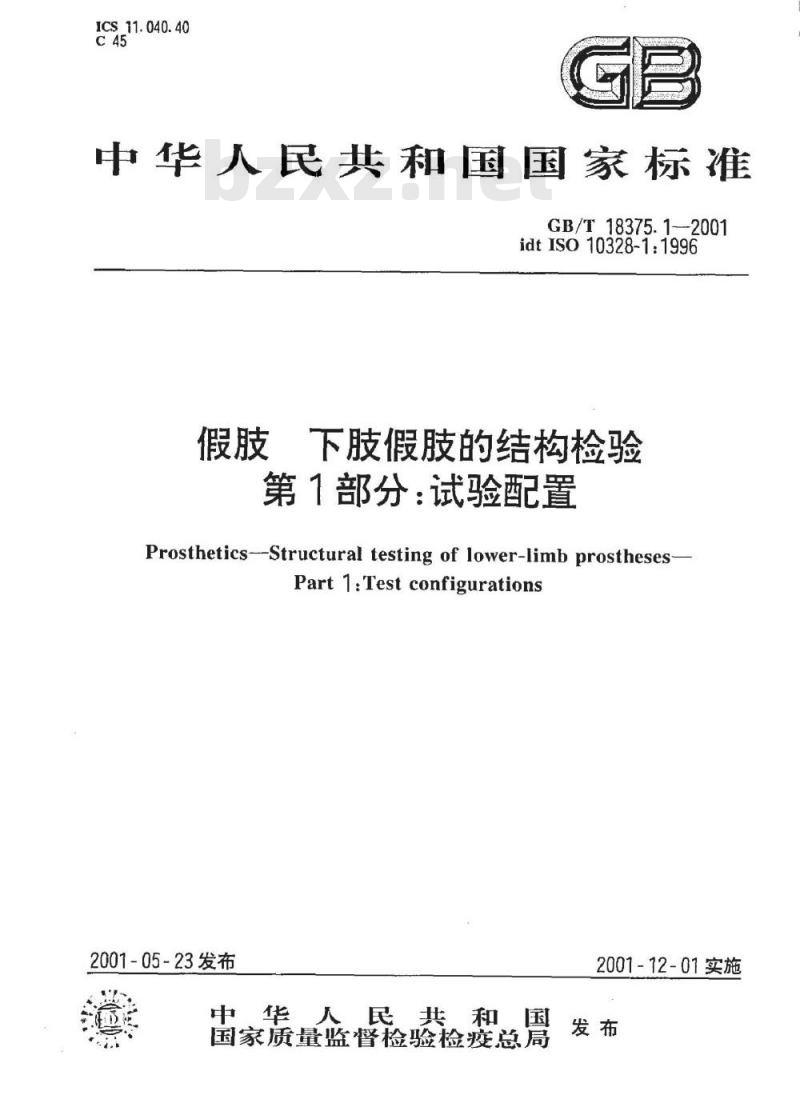

【国家标准(GB)】 假肢 下肢假肢的结构检验 第1部分：试验配置

ICS_11.040.40
中华人民共和国国家标准
GB/T18375.1-2001
idtISO10328-1:1996
下肢假肢的结构检验
第1部分：试验配置
Prosthetics--Structural testing of lower-limb prostheses-Part1:Test configurations
2001-05-23发布
中华人民共和国
国家质量监督检验检疫总局
2001-12-01实施
GB/T18375.1—2001

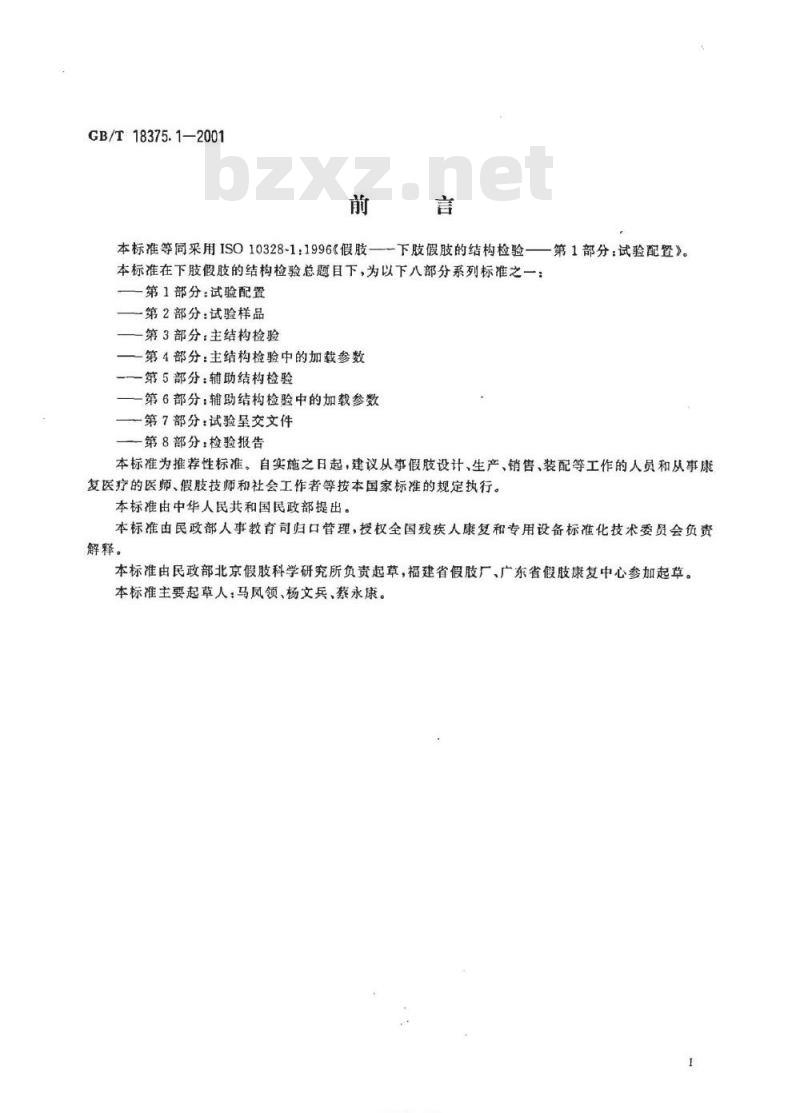

本标准等同采用ISO10328-1：1996《假肢—一第1部分：试验配置》。
-下肢假肢的结构检验一
本标准在下肢假肢的结构检验总题目下，为以下八部分系列标准之一：一第1部分：试验配置
一第2部分：试验样品
一第3部分：主结构检验
一第4部分：主结构检验中的加载参数一第5部分：辅助结构检验
第6部分：辅助结构检验中的加载参数第7部分：试验呈交文件
第8部分：检验报告
本标准为推荐性标准。自实施之日起，建议从事假肢设计、生产、销售、装配等工作的人员和从事康复医疗的医师、假肢技师和社会工作者等按本国家标准的规定执行。本标准由中华人民共和国民政部提出。本标准由民政部人事教育司归口管理，授权全国残疾人康复和专用设备标准化技术委员会负责解释。
本标准由民政部北京假肢科学研究所负责起草，福建省假肢厂、广东省假肢康复中心参加起草。本标准主要起草人，马风领、杨文兵、蔡永康。-TKAONiKAca=
GB/T18375.1—2001

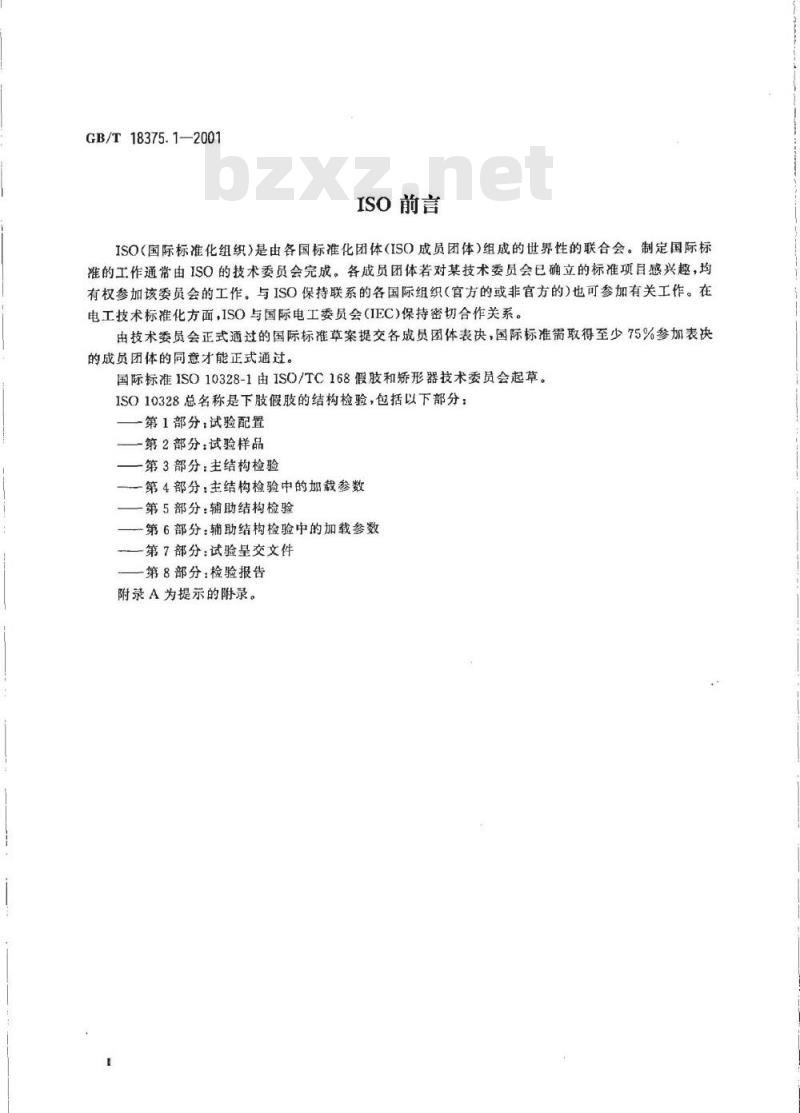

ISO前言
ISO（国际标准化组织）是由各国标准化团体（ISO成员团体）组成的世界性的联合会。制定国际标准的工作通常由ISO的技术委员会完成。各成员团体若对某技术委员会已确立的标准项目感兴趣，均有权参加该委员会的工作。与ISO保持联系的各国际组织（官方的或非官方的）也可参加有关工作。在电工技术标准化方面，ISO与国际电工委员会（IEC)保持密切合作关系。由技术委员会正式通过的国际标准草案提交各成员团体表决，国际标准需取得至少75%参加表决的成员团体的同意才能正式通过。国际标准ISO10328-1由ISO/TC168假肢和矫形器技术委员会起草。ISO10328总名称是下肢假肢的结构检验，包括以下部分：第1部分：试验配置
一第2部分：试验样品
一第3部分：主结构检验
一第4部分：主结构检验中的加载参数一第5部分：辅助结构检验
第6部分：辅助结构检验中的加载参数一第7部分：试验皇交文件
第8部分：检验报告
附录A为提示的附录。
GB/T18375.1—2001

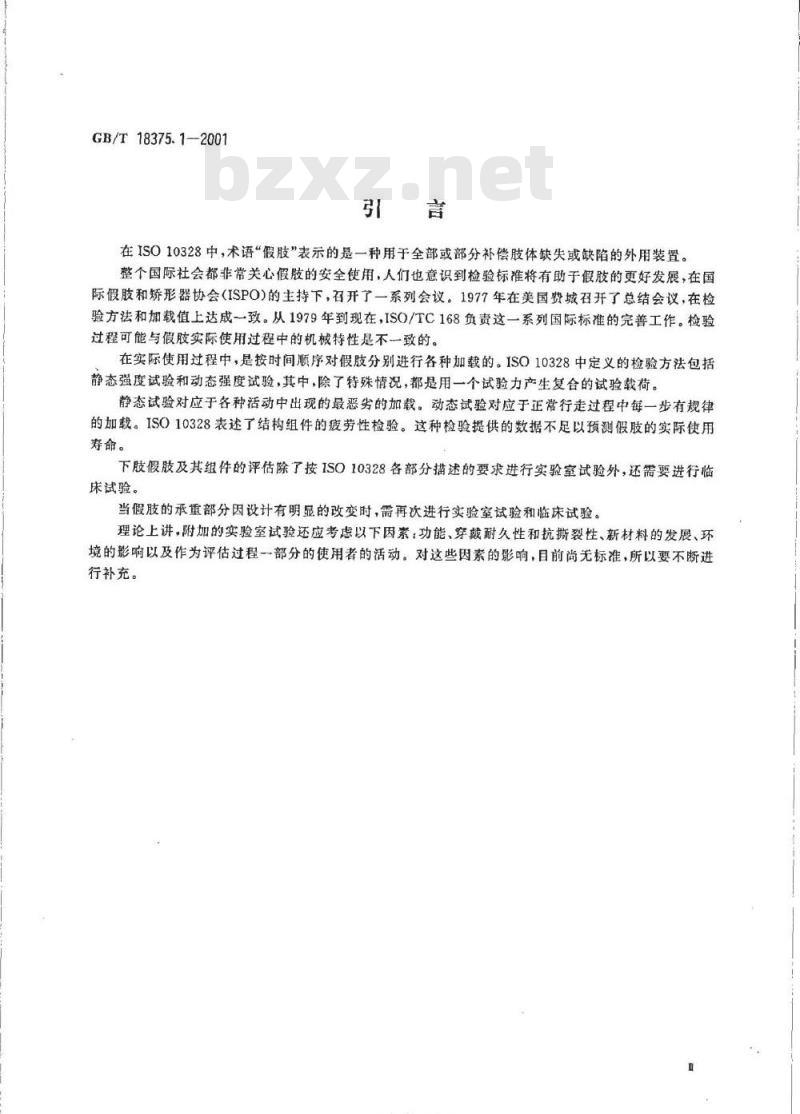

在ISO10328中，术语“假肢”表示的是一种用于全部或部分补偿肢体缺失或缺陷的外用装置。整个国际社会都非常关心假肢的安全使用，人们也意识到检验标准将有助于假肢的更好发展，在国际假肢和矫形器协会（ISPO)的主持下，召开了一系列会议。1977年在美国费城召开了总结会议，在检验方法和加载值上达成一致。从1979年到现在，ISO/TC168负责这一系列国际标准的完善工作。检验过程可能与假肢实际使用过程中的机械特性是不致的。在实际使用过程中，是按时间顺序对假肢分别进行各种加载的。ISO10328中定义的检验方法包括静态强度试验和动态强度试验，其中，除了特殊情况，都是用一个试验力产生复合的试验载荷。静态试验对应于各种活动中出现的最恶劣的加载。动态试验对应于正常行走过程中每一步有规律的加载。ISO10328表述了结构组件的疲劳性检验。这种检验提供的数据不足以预测假肢的实际使用寿命。
下肢假肢及其组件的评估除了按ISO10328各部分描述的要求进行实验室试验外，还需要进行临床试验。
当假肢的承重部分因设计有明显的改变时，需再次进行实验室试验和临床试验。理论上讲，附加的实验室试验还应考虑以下因素功能、穿戴耐久性和抗撕裂性、新材料的发展、环境的影响以及作为评估过程一部分的使用者的活动。对这些因素的影响，目前尚无标准，所以要不断进行补充。
rKAoNrKAca

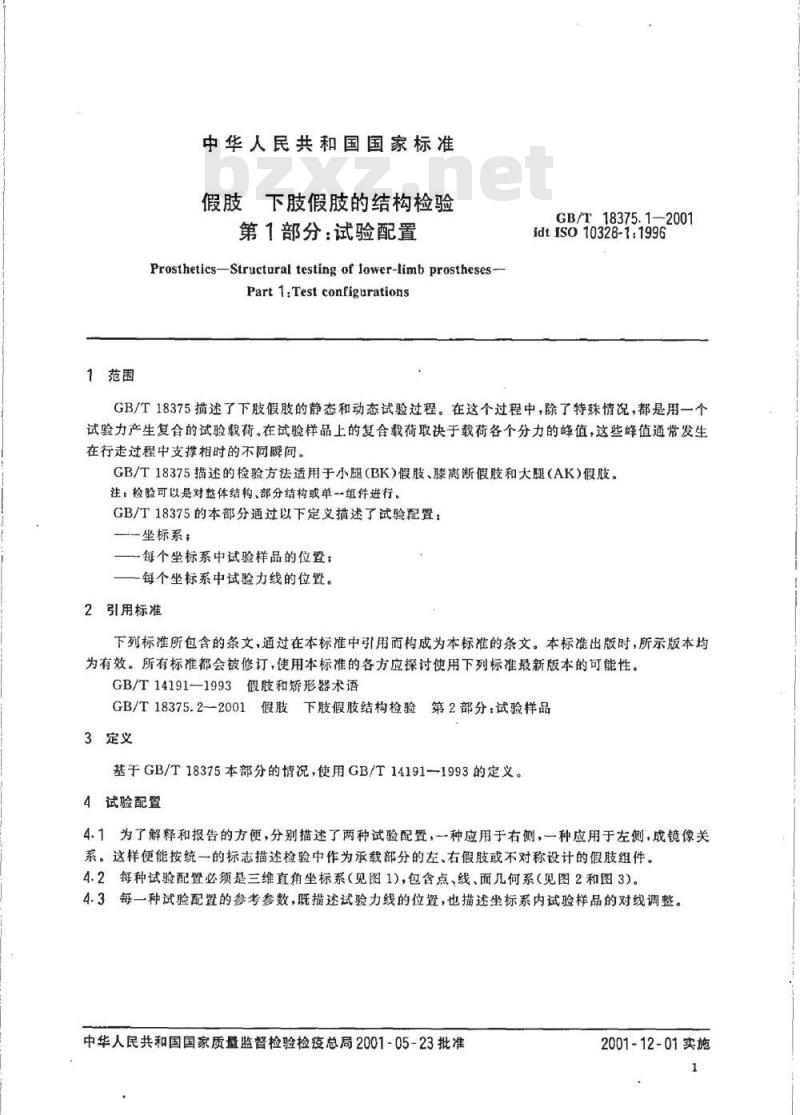

1范围
中华人民共和国国家标准
假肢下肢假肢的结构检验
第1部分：试验配置
Prosthetics-Structuraltestingof lower-limbprosthesesPart 1:Test configurations
GB/T18375.1-2001
idtISO10328-1:1996
GB/T18375描述了下肢假肢的静态和动态试验过程。在这个过程中，除了特殊情况，都是用一个试验力产生复合的试验载荷。在试验样品上的复合载荷取决于载荷各个分力的峰值，这些峰值通常发生在行走过程中支撑相时的不同瞬间。GB/T18375指述的检验方法适用于小腿（BK）假肢、膝离断假肢和大腿（AK）假肢。注：检验可以是对整体结构、部分结构或单组件进行。GB/T18375的本部分通过以下定义描述了试验配置：-坐标系；
一每个坐标系中试验样品的位置；每个坐标系中试验力线的位置。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T14191—1993假肢和矫形器术语GB/T18375.22001假肢下肢假肢结构检验第2部分：试验样品3定义
基于GB/T18375本部分的情况，使用GB/T14191-1993的定义。4试验配置
4.1为了解释和报告的方便，分别描述了两种试验配置，一种应用于右侧，一种应用于左侧，成镜像关系。这样便能按统一的标志描述检验中作为承载部分的左、右假肢或不对称设计的假肢组件。4.2每种试验配置必须是三维直角坐标系（见图1)，包含点、线、面几何系（见图2和图3）。4.3每一种试验配置的参考参数，既描述试验力线的位置，也描述坐标系内试验样品的对线调整。中华人民共和国国家质量监督检验检疫总局2001-05-23批准2001-12-01实施
项部参服面1
膝部参照面K
躁部参照面A
底部参照面B
GB/T18375.1—2001
于=向前
0=向外
u一向上
应用于右侧和左侧的坐标系
图2坐标系中的参照面下载标准就来标准下载网
KAONiKAca-
Fr(=F)
GB/T18375.1—2001
顶部参照面下
预部载荐
作用点Pr
载微维
藤部参照面K
膝部载萄参照点P
更部参盘面
躁部载荷参照点P
#部零面
庭部载简作用点P
Fg(-F)
注，本图显示的是正常步态中典型的试验载荷情形。但不表示GB/T18375.3一20014.3中描述的试验载荷待别情形I和1。
图3在uB一0处的配置，坐标系中画出了参照面、参照线、参照点和试验力F5坐标系
5.1坐标系的原点位于地平面上，这在5.2到5.4进行了描述，假肢则是垂直站立于地面之上。如果试验样品不是在垂直位置，则坐标系的原点做相应的旋转。5.2u轴是-条从原点穿过踝关节等效中心和膝关节等效中心的线（见GB/T18375.2一2001,7.2和7.4，图1和图2）。其正方向向上（近心方向）。5.30轴垂直于u轴、平行于膝关节等效中心线（见GB/T18375.2—2001，7.3和图1）。其正方向向外（体侧方向）。对左侧假肢，方向向左；对右侧假肢，方向向右。5.4f轴既垂直于o轴又垂直于u轴，其正方向沿足指向前（体前方向）。3
6参照面
GB/T 18375.1—2001
参照面（见图2和图3)是垂直于u轴的平行平面，在6.1到6.4中给以描述。6.1底部参照面B
底部参照面（B）距原点的距离为u=uB。底部载荷作用点Ps位于该平面内（见第7章）。6.2踝部参照面A
踝部参照面（A）距原点的距离为u=uA。踝关节等效中心位于该平面内（见GB/T18375.2-2001，7.2)。
6.3膝部参照面K
膝部参照面（K）距原点的距离为u=uk。膝关节等效中心位于该平面内（见GB/T18375.2—2001，7.4)。
6.4项部参照面T
顶部参照面（T）距原点的距离为u=uT。顶部载荷作用点Pr（见第7章）位于该平面内。注：6.1至6.4中描述的参照面也包含GB/T18375.3—2001附录A中提及的参照线。参照点
参照点应是载荷线（见第9章）和参照面的交叉点。参照点的坐标如下：底部载荷作用点，Pe（fBoBug）；踝部载荷作用点，PA（fAOAUA)；膝部载荷作用点，Pk（fkokuk）；项部载荷作用点，Pt(frout）；注；在GB/T18375的后续部分里，f和。的坐标值也称为偏移量。8试验力
试验力F是一个压力，分别作用在底部和顶部，其作用点为第7章中已描述的P和PI。9载荷线
载荷线就是试验力F的作用线。载荷线通过第7章中已描述的参照点。TYKAONiKAca
GB/T18375.1—2001
附录A
（提示的附录）
参考文献
下肢假肢的结构检验第3部分：主结构检验[1JGB/T18375.3-2001
GB/T18375.1-2001
-TKAONiKAca
中华人民共和国
国家标准
假肢下肢假肢的结构检验
第1部分：试验配置
GB/T18375.1-2001
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
电话：6852394668517548
中国标出版社秦皇岛印刷厂印刷新华书店北京发行所发行各地新华书店经售*
开本880×12301/16印张3/4字数13千字2001年12月第一版2001年12月第一次印刷印数1-1500
书号：155066：1-17886
网址bzcbs.com
科目588-615
版权专有侵权必究
举报电话：(010)68533533
