【国家标准(GB)】 入侵探测器 第5部分：室内用被动红外探测器

GB10408.5—2000

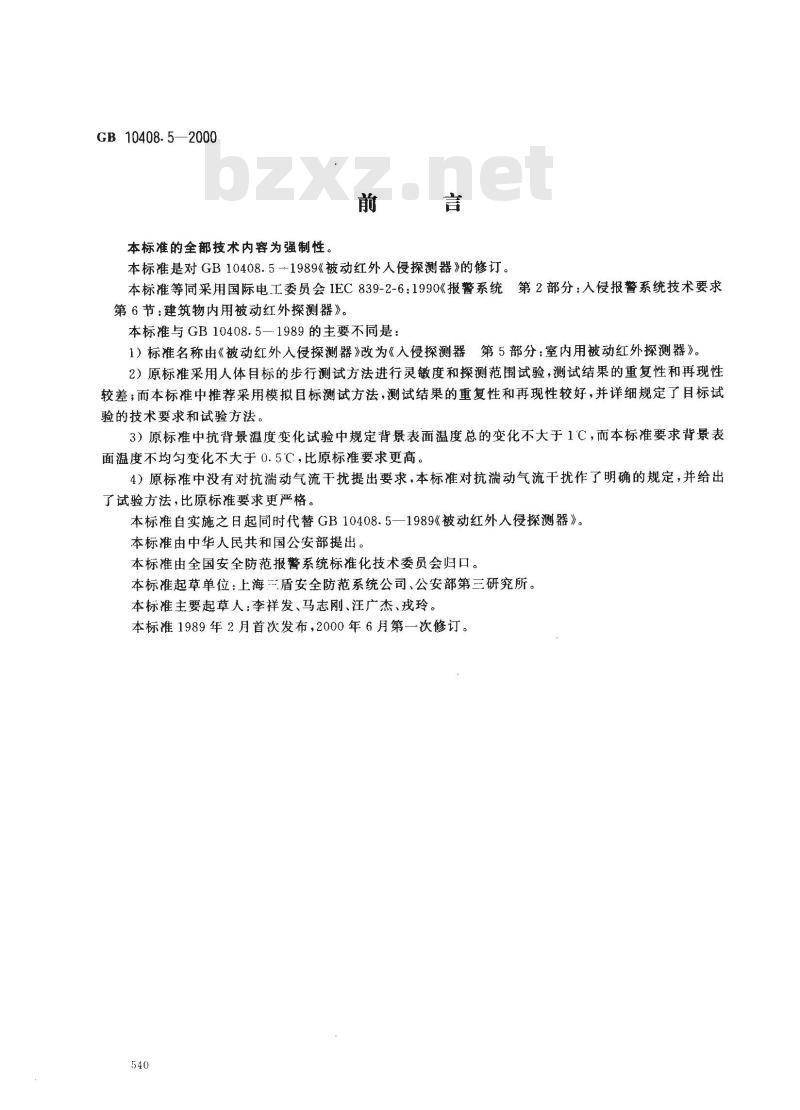

本标准的全部技术内容为强制性，前言
本标准是对GB10408.5-1989《被动红外人侵探测器》的修订。本标准等同采用国际电工委员会IEC839-2-6：1990《报警系统第2部分：入侵报警系统技术要求第6节：建筑物内用被动红外探测器》。本标准与GB10408.5—1989的主要不同是：1）标准名称由《被动红外人侵探测器》改为《入侵探测器第5部分：室内用被动红外探测器》。2）原标准采用人体目标的步行测试方法进行灵敏度和探测范围试验，测试结果的重复性和再现性较差；而本标准中推荐采用模拟目标测试方法，测试结果的重复性和再现性较好，并详细规定了目标试验的技术要求和试验方法，
3）原标准中抗背景温度变化试验中规定背景表面温度总的变化不大于1℃C，而本标准要求背景表面温度不均匀变化不大于0.5℃，比原标准要求更高。4）原标准中没有对抗端动气流干扰提出要求，本标准对抗动气流干扰作了明确的规定，并给出了试验方法，比原标准要求更严格。本标准自实施之日起同时代替GB10408.5—1989《被动红外人侵探测器》。本标准由中华人民共和国公安部提出。本标由全国安全防范报警系统标准化技术委员会归口。本标准起草单位：上海三盾安全防范系统公司、公安部第三研究所。本标准主要起草人：李祥发、马志刚、汪广杰、戎玲本标准1989年2月首次发布，2000年6月第一次修订。540
GB10408.5—2000

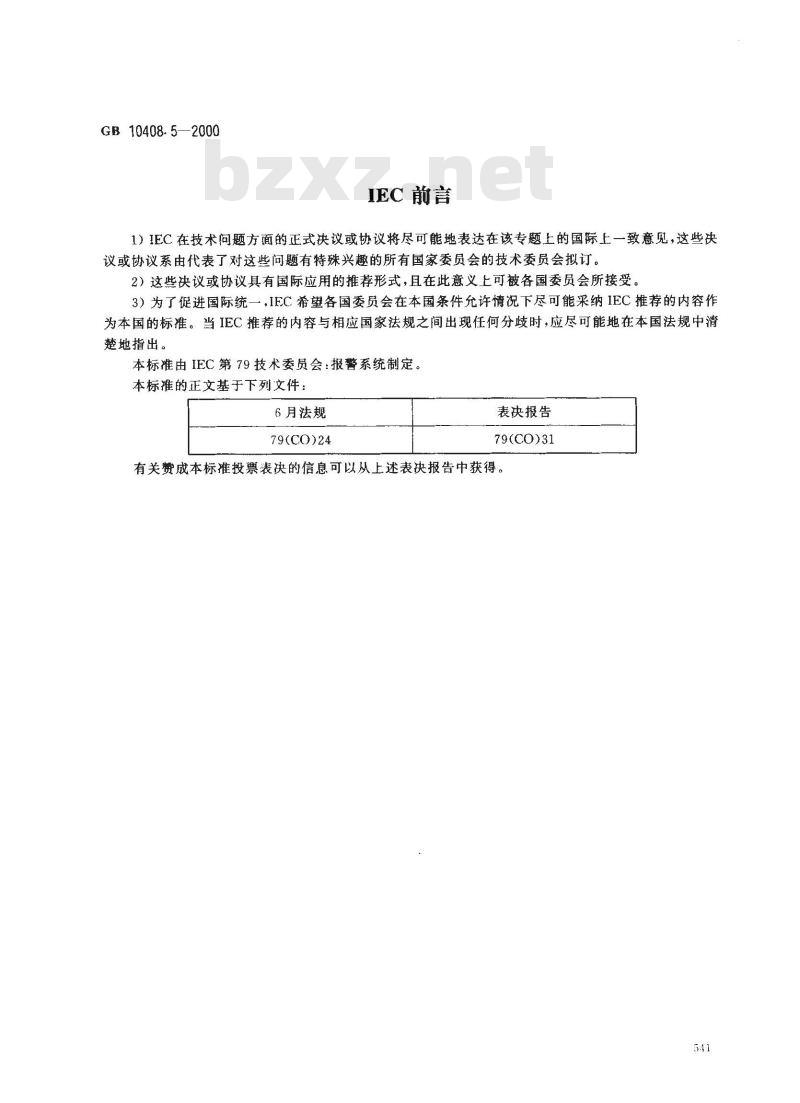

IEC前言
1）IEC在技术问题方面的正式决议或协议将尽可能地表达在该专题上的国际上一致意见，这些决议或协议系由代表了对这些问题有特殊兴趣的所有国家委员会的技术委员会拟订。2）这些决议或协议具有国际应用的推荐形式，且在此意义上可被各国委员会所接受。3）为了促进国际统一，IEC希望各国委员会在本国条件允许情况下尽可能采纳IEC推荐的内容作为本国的标准。当IEC推荐的内容与相应国家法规之间出现任何分歧时，应尽可能地在本国法规中清楚地指出。
本标准由IEC第79技术委员会：报警系统制定。本标准的正文基于下列文件：
6月法规
79(CO)24
表决报告
79(CO)31
有关费成本标准投票表决的信息可以从上述表决报告中获得。541

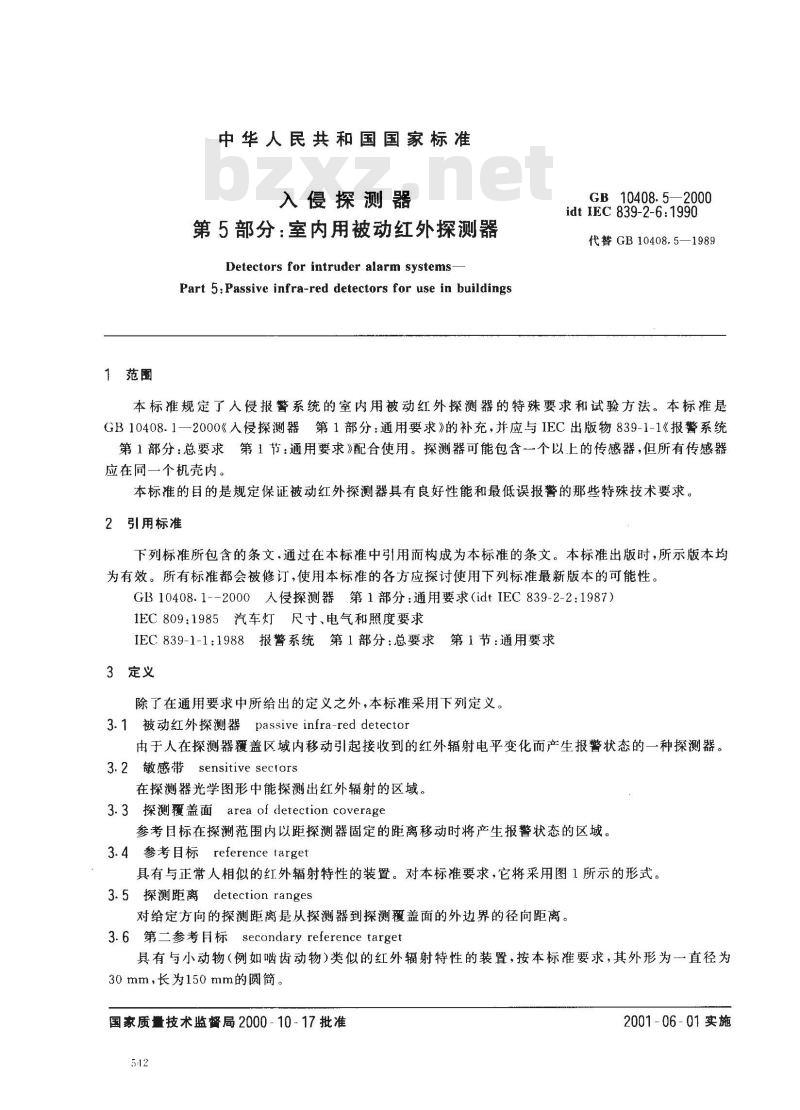

1范围
中华人民共和国国家标准
入侵探测器
第5部分：室内用被动红外探测器Detectors for intruder alarm systems-Part 5:Passive infra-red detectors for use in buildingsGB10408.5—2000
idtIEC839-2-6:1990
代替GB10408.5—1989
本标准规定了人侵报警系统的室内用被动红外探测器的特殊要求和试验方法。本标准是GB10408.1—2000《人侵探测器第1部分：通用要求》的补充，并应与IEC出版物839-1-1《报警系统第1部分：总要求第1节：通用要求》配合使用。探测器可能包含一个以上的传感器，但所有传感器应在同一个机壳内。
本标准的目的是规定保证被动红外探测器具有良好性能和最低误报警的那些特殊技术要求。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB10408.1--2000人侵探测器第1部分：通用要求（idtIEC839-2-2：1987）1EC809:1985汽车灯尺寸、电气和照度要求IEC839-1-1：1988报警系统第1部分：总要求第1节：通用要求3定义
除了在通用要求中所给出的定义之外，本标采用下列定义。3.1被动红外探测器passive infra-red detector由于人在探测器覆盖区域内移动引起接收到的红外辐射电平变化而产生报警状态的一种探测器。3.2敏感带sensitive sectors
在探测器光学图形中能探测出红外辐射的区域。3.3探测覆盖面 area of detection coverage参考目标在探测范围内以距探测器固定的距离移动时将产生报警状态的区域。3.4参考目标reference target
具有与正常人相似的红外辐射特性的装置。对本标准要求，它将采用图1所示的形式。3.5探测距离detection ranges
对给定方向的探测距离是从探测器到探测覆盖面的外边界的径向距离。3.6 第二参考月标 secondary reference target具有与小动物（例如啮齿动物)类似的红外辐射特性的装置，按本标准要求，其外形为一直径为30mm，长为150mm的圆簡。
国家质量技术监督局2000-10-17批准512
2001-06-01实施

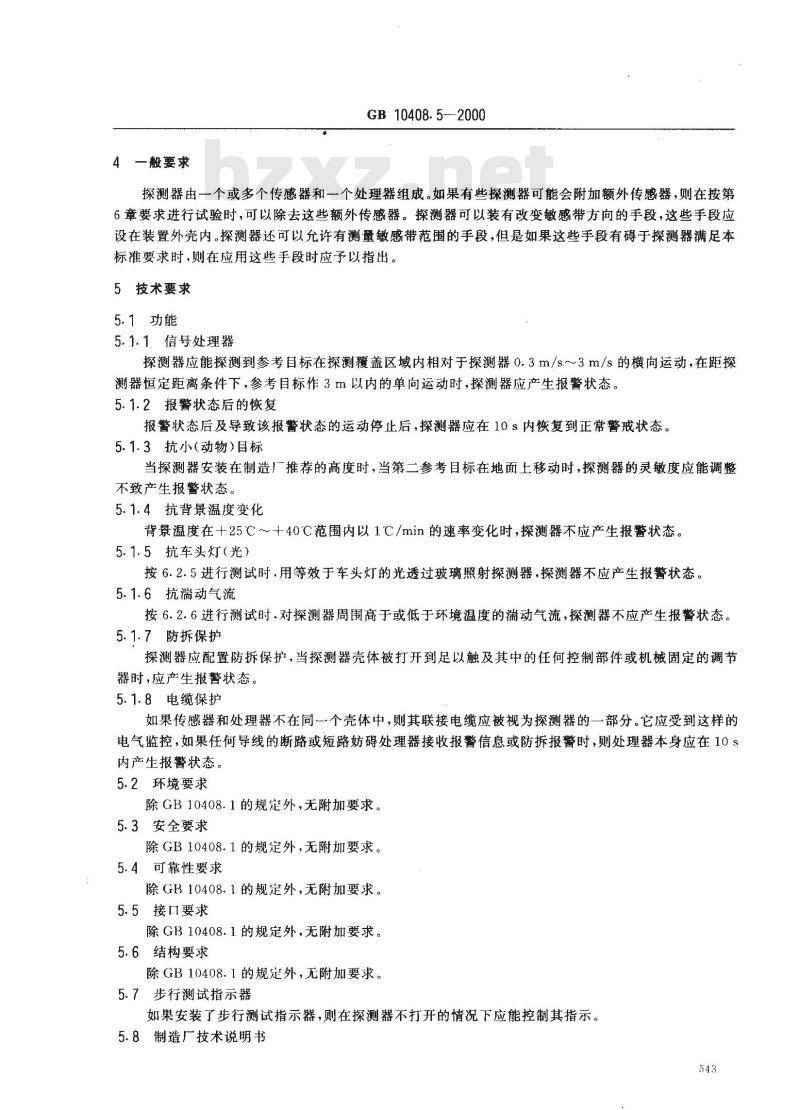

4一般要求
GB 10408.5-2000
探测器由一个或多个传感器和一个处理器组成。如果有些探测器可能会附加额外传感器，则在按第6章要求进行试验时，可以除去这些额外传感器。探测器可以装有改变敏感带方向的手段，这些手段应设在装置外壳内。探测器还可以允许有测量敏感带范围的手段，但是如果这些手段有碍于探测器满足本标准要求时，则在应用这些手段时应予以指出。5技术要求
5.1功能
5.1.1信号处理器
探测器应能探测到参考目标在探测覆盖区域内相对于探测器0.3m/s～3m/s的横向运动，在距探测器恒定距离条件下，参考目标作3m以内的单向运动时，探测器应产生报警状态。5.1.2报警状态后的恢复
报警状态后及导致该报警状态的运动停止后，探测器应在10s内恢复到正常警戒状态。5.1.3抗小（动物）目标
当探测器安装在制造厂推荐的高度时，当第二参考目标在地面上移动时，探测器的灵敏度应能调整不致产生报警状态。
5.1.4抗背景温度变化
背景温度在+25℃～+十40℃范围内以1℃/min的速率变化时，探测器不应产生报警状态。5.1.5抗车头灯（光）
按6.2.5进行测试时，用等效于车头灯的光透过玻璃照射探测器，探测器不应产生报警状态。5.1.6抗端动气流
按6.2.6进行测试时，对探测器周围高于或低于环境温度的动气流，探测器不应产生报警状态。5.1.7防拆保护
探测器应配置防拆保护，当探测器壳体被打开到足以触及其中的任何控制部件或机械固定的调节器时，应产生报警状态。
5.1.8电缆保护
如果传感器和处理器不在同一个壳体中，则其联接电缆应被视为探测器的一部分。它应受到这样的电气监控，如果任何导线的断路或短路妨碍处理器接收报警信息或防拆报警时，则处理器本身应在10s内产生报警状态。
5.2环境要求
除GB10408.1的规定外，无附加要求。5.3安全要求
除GB10408.1的规定外，无附加要求。5.4可靠性要求
除GB10408.1的规定外，无附加要求。5.5接口要求
除GB10408.1的规定外，无附加要求。5.6结构要求
除GB10408.1的规定外，无附加要求。5.7步行测试指示器
如果安装了步行测试指示器，则在探测器不打开的情况下应能控制其指示。5.8制造厂技术说明书
GB10408.5—2000
除了一般要求的信息之外，制造厂应对探测器提供下列内容：a）以图解方式给出敏感带的几何图形；b）探测覆盖范围（可合并在a项同图形中），如果探测器装有灵敏度换档开关和脉冲计数设定器，则应对各档都给出其覆盖范围；如果探测器灵敏度连续可调，则对应于最小和最大灵敏度都要给出其探测覆盖范围；c）安装高度或安装高度范围；
d）最佳光学设定。
5.9选择项

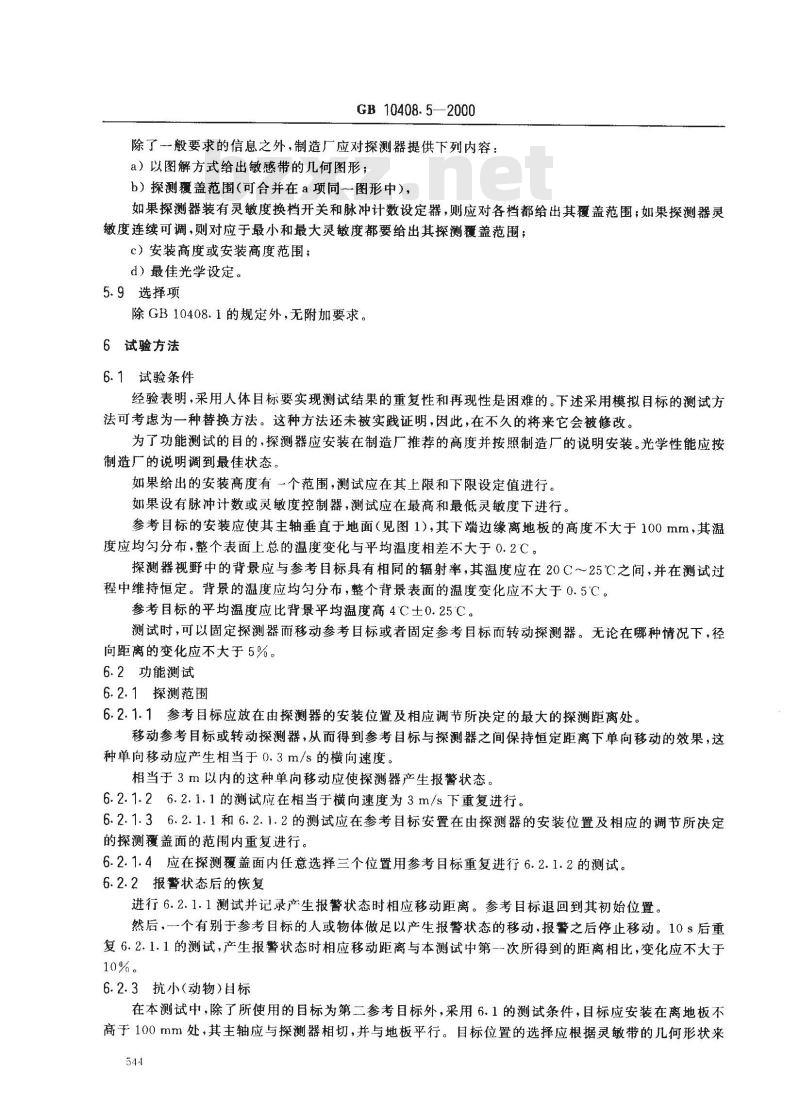

除GB10408.1的规定外，无附加要求。6试验方法
6.1试验条件www.bzxz.net
经验表明，采用人体目标要实现测试结果的重复性和再现性是困难的。下述采用模拟目标的测试方法可考虑为一种替换方法。这种方法还未被实践证明，因此，在不久的将来它会被修改。为了功能测试的目的，探测器应安装在制造厂推荐的高度并按照制造厂的说明安装。光学性能应按制造厂的说明调到最佳状态。
如果给出的安装高度有一个范围，测试应在其上限和下限设定值进行。如果设有脉冲计数或灵敏度控制器，测试应在最高和最低灵敏度下进行。参考目标的安装应使其主轴垂直于地面（见图1），其下端边缘离地板的高度不大于100mm，其温度应均勾分布，整个表面上总的温度变化与平均温度相差不大于0.2C。探测器视野中的背景应与参考目标具有相同的辐射率，其温度应在20C～25℃之间，并在测试过程中维持恒定。背景的温度应均勾分布，整个背景表面的温度变化应不大于0.5℃。参考目标的平均温度应比背景平均温度高4℃土0.25℃。测试时，可以固定探测器而移动参考目标或者固定参考目标而转动探测器。无论在哪种情况下，径向距离的变化应不大于5%。
6.2功能测试
6.2.1探测范围
6.2.1.1参考目标应放在由探测器的安装位置及相应调节所决定的最大的探测距离处。移动参考目标或转动探测器，从而得到参考目标与探测器之间保持恒定距离下单向移动的效果，这种单向移动应产生相当于0.3m/s的横向速度。相当于3m以内的这种单向移动应使探测器产生报警状态。6.2.1.26.2.1.1的测试应在相当于横向速度为3m/s下重复进行。6.2.1.36.2.1.1和6.2.1.2的测试应在参考目标安置在由探测器的安装位置及相应的调节所决定的探测覆盖面的范围内重复进行。6.2.1.4应在探测覆盖面内任意选择三个位置用参考目标重复进行6.2.1.2的测试。6.2.2报警状态后的恢复
进行6.2.1.1测试并记录产生报警状态时相应移动距离。参考目标退回到其初始位置。然后，一个有别于参考目标的人或物体做足以产生报警状态的移动，报警之后停止移动。10s后重复6.2.1.1的测试，产生报警状态时相应移动距离与本测试中第--次所得到的距离相比，变化应不大于10%。
6.2.3抗小（动物）目标
在本测试中，除了所使用的目标为第二参考目标外，采用6.1的测试条件，目标应安装在离地板不高于100mm处，其主轴应与探测器相切，并与地板平行。目标位置的选择应根据灵敏带的儿何形状来544
考虑，使其有最大的效应。
GB 10408.5-2000
移动第二目标或转动探测器以得到第二参考目标相对于探测器作横向移动的效果。移动应产生相当于1 m/s的横向速度。
测试结果：不应产生报警状态。6.2.4抗背景温度变化
探测器的安装应朝向温度约为25C的背景，且背景表面温度分布应均匀，整个背景表面的温度总偏差应不大于0.5℃。在测试过程中探测器的温度应保持恒定。背景温度以1℃/min速率上升直至达到40C。测试结果：不应产生报警状态。本测试可以按下述方法模拟：背景温度的增加只发生在某单个敏感带中，模拟应使探测器孔径处的辐射通量的变化与对所有敏感带进行测试时的变化量相同。6.2.5抗车头灯（光）
测试装置如图2所示。
探测器应安装在暗箱垂直表面的中心，暗箱中探测器的对面由两片4mm厚，边长为500mm正方形的干净窗玻璃组成，两片玻璃相隔不小于10mm，玻璃的安装应允许空气在其间流通。照明组合装置中采用符合IEC809的一个60WH4卤素灯，并被放在一个反光镜之前且不用透镜。卤素灯应至少工作了10h，但不超过100h。灯具组合装置应置于探测范围图的灵敏区中并与水平方向成最小角度。灯具组合装置与探测器的距离不应小于3m，以使在传感器表面上产生6500（1土10%)x的均匀光通量。
卤素灯由直流13.5V供电，通2s，断2s，共进行五个完整的循环。测试结果：不应产生报警状态。6.2.6抗瑞动气流
探测器应安装在适当高度且面向一均匀的背景，其控制装置应设置在最大灵敏度状态。个排风口截面积为55mm×180mm的1000W热风机置于在探测器下方1m处和前方1m处，热风机的气流与水平成12°角朝向探测器，从热风机来的气流流速为2.2m/s士0.2m/s，通过探测器表面时气流流速为0.7m/s土0.1m/s。热风机通电5min。
测试结果：不应产生报警状态。6.3环境试验
探测器应承受GB10408.1中规定的环境试验。下列试验中，探测器应调节到最大灵敏度：电尖峰；
—-静电放电；
电磁场。
对其他的环境试验，可以使用探测器调节范围内的任何设定值，但在试验中设定值不能改变。在每项环境试验期间探测器应处于工作状态，但是其光学孔径可以遮挡以避免背景变化引起误动作。
在进行任何环境试验期间，探测器都不应产生报警状态。每次环境试验之前和之后，都应该进行6.2.1.1和6.2.1.2测试。每次测试中产生报警状态的移动距离的变化都不应超过初始距离的10%。如果可以证明用模拟的方法能给出与规定试验方法相同的试验结果并在室温下得到验证，则环境试验可用模拟方法进行。干热和低温试验后，应在探测器仍处于试验温度时进行上述试验。545
235mmm
a）参考目标
GB 10408. 5—2000
探测型
b）测试装置
图 1参考目标
探测器
窗玻璃
3000mm
灯光装置
图2抗车头灯（光）试验的试验装置参考目标
