【国家标准(GB)】 二氧化铀粉末和芯块的氧铀原子比测定 热重法

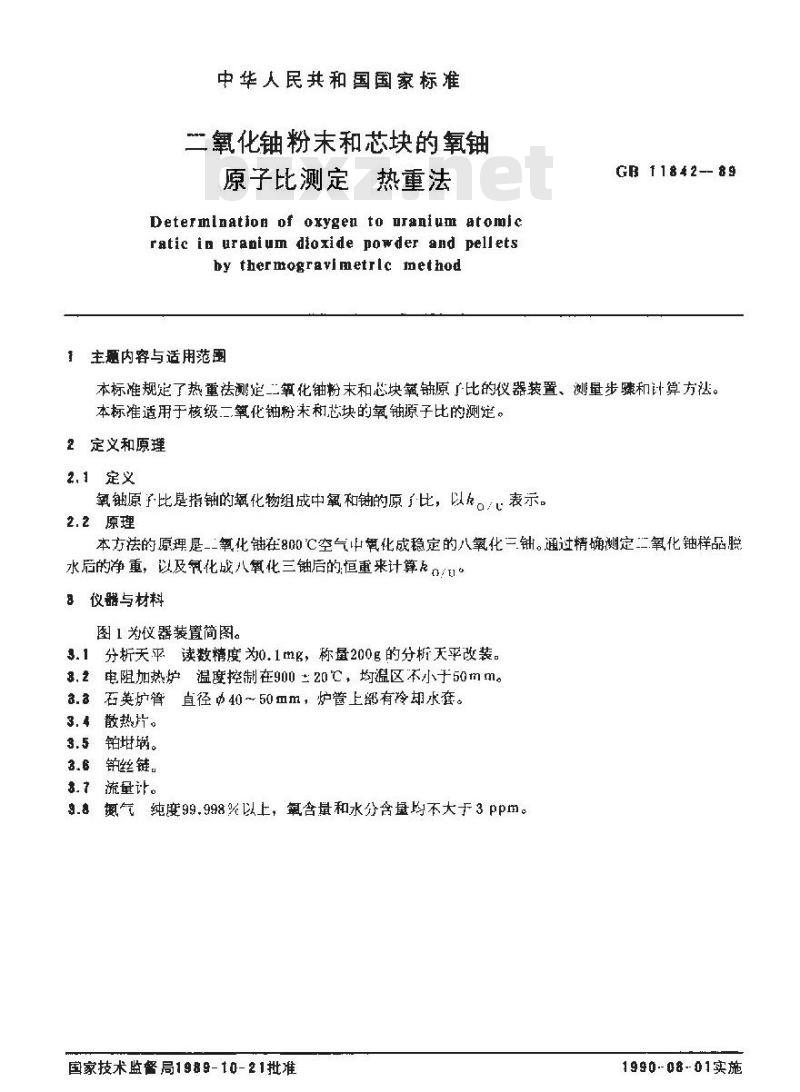

中华人民共和国国家标准
氧化铀粉未和芯块的氧铀
原子比测定热重法
Determlnation of oxyge to uranium atomicratic in uranium dioxide powder and pelletsby thermogravimetrlc method
主题内容与适用范围
GB 118±2-- 89
本标准规定了热重法测定二氧化粉末和芯块箍缺原广比的仪器装置、测量步骤和计算方祛。本标准适用干核级二氧化铀粉未和芯块的氧源子比的测定。2定义和原理
2.1 定义
氧原子比是指钿的氧化物组成中氧和钠的原了比，以。：表示。2.2原理
本方法的原理-二氧化铀在800℃空气中氧化成稳定的八氧化二钳。通过精确测定二氧化铀样品脱水后的净重，以及氧化成八氧化三铀后的;恒重来计算n/1°8仪器与材料
图1器装置简图。
3.1分析天平读数精度为0.1mg，称量200g的分析天平改装。8.2电阻加热炉温度控制在900 =20℃，均温区不小于50mm。3.3石英炉管直径Φ40～50血㎡，炉莹上部有冷却水套。3.4散热片。
3.5铂埚。
3.6铂丝链。
8.7 流量计。
9.8氮气纯度99.998%以上，氧含量和水分含量均不大于3ppm。国家技术监督局1989-10-21批准1990-08-01实施
4测量;步骤
4.1称样。

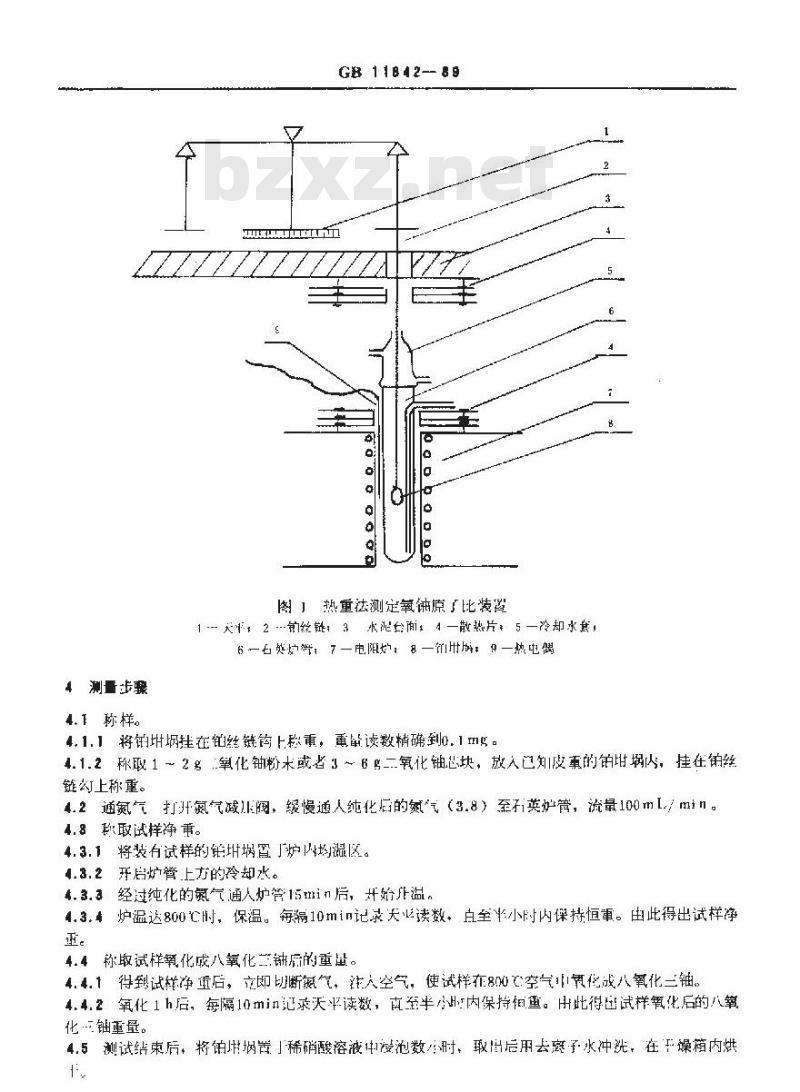

GB11B42-89
图】热重法测定氧铺原「比装翼1天，2铂丝，3水泥台面，4—散热片5—冷却水套！6一突觉：7—电阻均，8—：9—热电偶4.1.1将铂埚挂在铂丝链钩上称重，重鼠读数精确到0.1mg。4.1.2称取1～2g氧化钳粉木或者3～6g二氧化铀心块，放入巴知皮重的铂甘埚内，挂在铂丝链勾上称重。
4.2通氮气打开氮气减小阀，缓慢通人纯化后的氮气（3.8）至英炉管，瓷量100mL/mn。4.8致取试样净重。
4.3.1将装有试样的铂埚胃炉叫塔温区。1.3.2开虑炉管上方的冷却水。
.3.a经过纯化的氮气通人炉答15min后，并始片温。4.3.炉温达800℃时，保温。每漏10min记录天读数，直至半小时内保持恒重。由此得出试样净。
4.4称取试样氧化成八氧化三钟屑的重量。4.4.1得到试样净重后，立即切断氮气，注人空气，使试样在800空气负化成八氧化三铀。4.4.2氧化1h后，每隔10min记录天平读数，直至半小H内保持恒重。H此得出试样氧化后的八氧化·钳重量。
4.5测试结束后，将馅埚置」稀硝酸溶液中没泡数删、取出后用去离子水冲洗，在干燥箱内烘5测重结果的计算

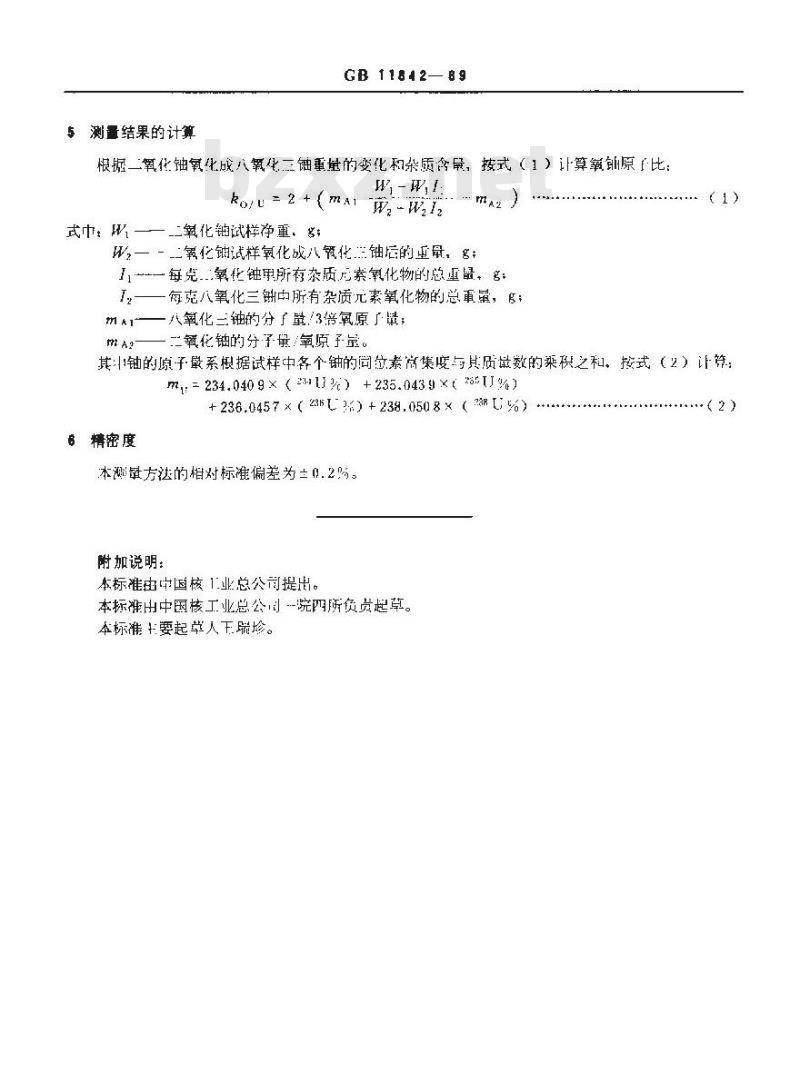

GB11842—89
根锯二氧化轴氧化成八算化三铀重量的变化和杂质含最，按式（1）让算氧销原「比：-W
ko)u=2 +(mAl )-wI)
式中：W一一二氧化铂试样净重，多；mA2免费标准bzxz.net
W，一一二氧化铂试样氧化成八简化铀后的重量，g；I1+一每克氧化铀果所有杂质尼素氧化物的总重鼠，名：I一一每克八氧化三钳中所有杂质元素氧化物的总重量，；八氧化三铀的分了量/3倍氧原了：mt Ag
一二氧化铀的分子量/氧原子量。(1)
其：1轴的原子系根据试样中各个钳的同位素高集度与其质数的乘积之和。按式（2）计等：m= 234.0409× (2313%) +235.0439×( 285U%)+236.0457×（2363）+238.0508×（38%)6精密度
本测最方法的相对标准偏差为主们.2购。附加说明：
本标准由中国核1.业总公司提出。本标准出中国核工业总公司院四所负贞起草。本标准士要起草人王瑞诊。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
