【国家标准(GB)】 绝热用挤塑聚苯乙烯泡沫塑料(XPS)

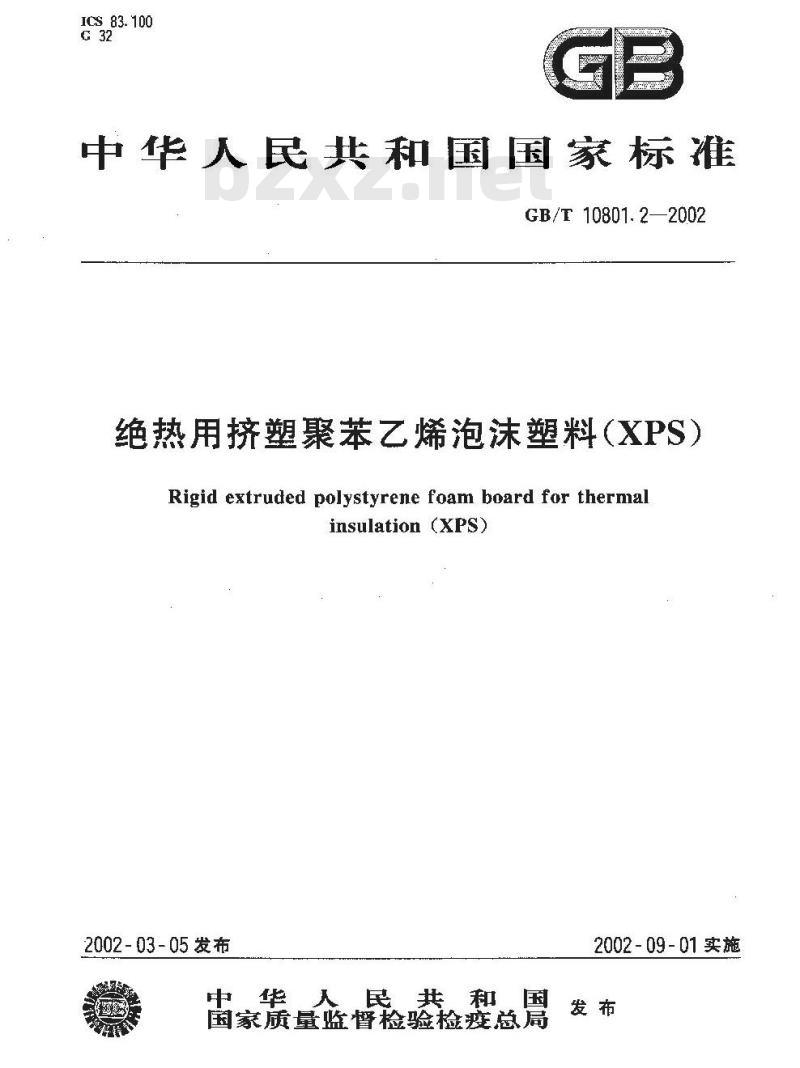

ICS83.100
中华人民共和国国家标准
GB/T10801.2—2002
绝热用挤塑聚苯乙烯泡沫塑料（XPS）Rigid extruded polystyrene foam board for thermalinsulation (XPS)
2002-03-05发布此内容来自标准下载网
中华人民共和国
国家质量监督检验检疫总局
2002-09-01实施

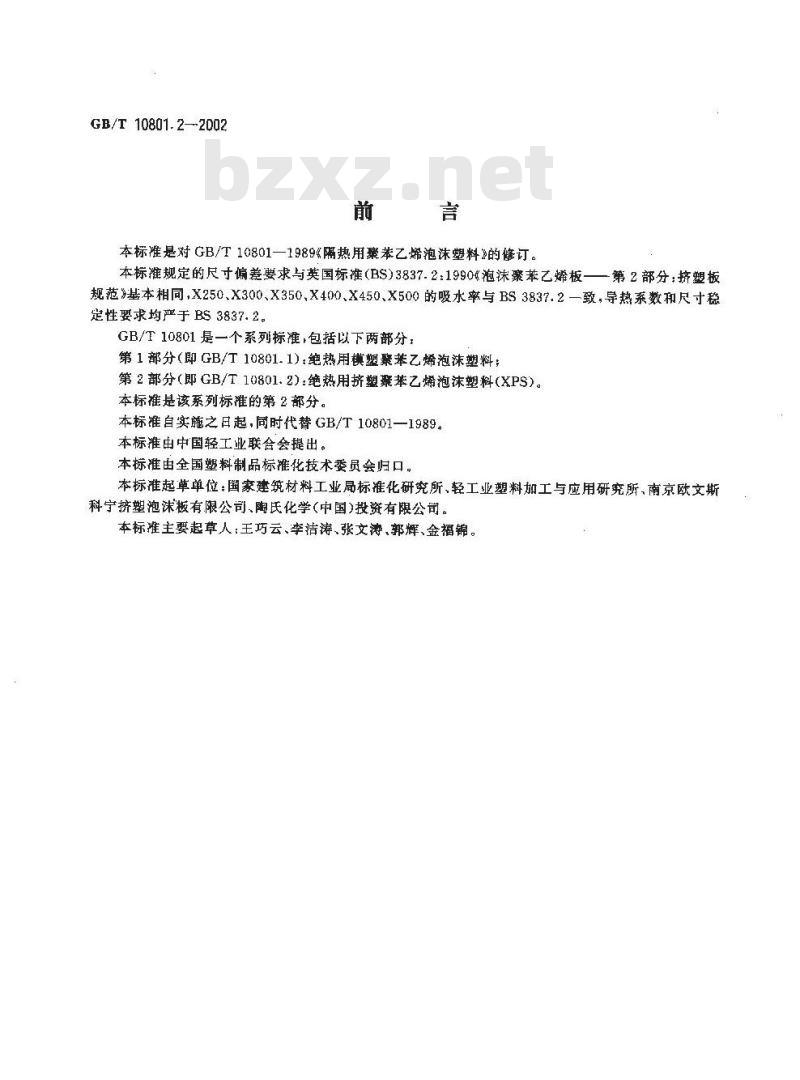

GB/T10801.22002
本标准是对GB/T10801—1989隔热用骤苯乙烯泡沫塑料》的修订。本标准规定的尺寸偏差要求与英国标准（BS）3837.2:1990%泡沫骤苯乙烯板—第2部分：挤塑板规范》基本相同，X250、X300、X350.X400、X450、X500的吸水率与BS3837.2一致，导热系数和尺寸稳定性要求均严于BS3837.2。
GB/T10801是一个系列标准，包括以下两部分：第1部分（即GB/T10801.1）：绝热用模塑聚苯乙烯泡沫塑料；第2部分（即GB/T10801.2)：绝热用挤塑苯乙烯泡沫塑料(XPS)。本标准是该系列标准的第2部分。本标准自实施之日起，同时代替GB/T10801—1989。本标准由中国轻工业联合会提出。本标准由全国塑料制品标推化技术委员会归口。本标准起革单位：国家建筑材料工业局标准化研究所、轻工业塑料加工与应用研究所、南京欧文斯科宁挤塑泡沫板有限公司、陶氏化学(中国)投资有限公司。本标准主要起草人：王巧云、李洁涛、张文涛、郭辉、金福锦。1范围
中华人民共和国国家标准
绝热用挤塑聚苯乙烯泡沫塑料（XPS）Rigid extruded polystyrene foam board for thermalinsulation (XPS)
GB/T10801.2—2002
代替GB/T10801-1989
本标准规定了绝热用挤塑聚苯乙烯泡沫塑料（XPS）的分类、规格、要求、试验方法、检验规则、标志、包装，运输、贮存。
本标准适用于使用温度不超过75℃的绝热用挤塑聚苯乙烯泡沫塑料，也适用于带有塑料、箔片贴面以及带有表面涂层的绝热用挤塑聚苯乙烯泡沫塑料。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2918
塑料试样状态调节和试验的标准环境（idtIS0）291:1997）1998
GB/T4132—1906J
绝热材料及相关术语（neqISO7345：1987）GB/T6342
1996泡沫塑料与橡胶线性尺寸的测定（idtIS01923：1981)GB8624-1997建筑材料燃烧性能分级方法（neqDIN4102:1981）建筑材料可燃性试验方法（cqVDIN4102-1）GB/T 8626-1988
GB/T8810—1988硬质泡沫塑料吸水率试验方法（egvISO2896:1986）GB/T8811-1988硬质泡沫塑料尺寸稳定性试验方法（eqvISO2796：1980）GB/T8813-1988硬质泡沫塑料压缩试验方法（idtISO844:1978）GB/T10294-1988绝热材料稳态热阻及有关特性的测定防护热板法(ideISO/DIS 8302:1986)
GB/T10295—1988
热流计法（idtISO/DIS8301：1987)绝热材料稳态热阻及有关特性的测定QB/T24111998硬质泡沫塑料水蒸气透过性能3定义
本标准采用GB/T4132和下述定义。3.1挤塑聚苯乙烯泡沫塑料rigidextrudcdpolystyrenefoamboard以聚苯乙烯树脂或其共聚物为主要成分，添加少量添加剂，通过加热挤塑成型而制得的具有闭孔结构的硬质泡沫塑料。
4分类
4.1类别
4.1.1按制品压缩强度p和表皮分为以下十类。a）X150p≥150kPa带表皮
中华人民共和国国家质量监督检验检疫总局2002-03-05批准2002-09-01实施

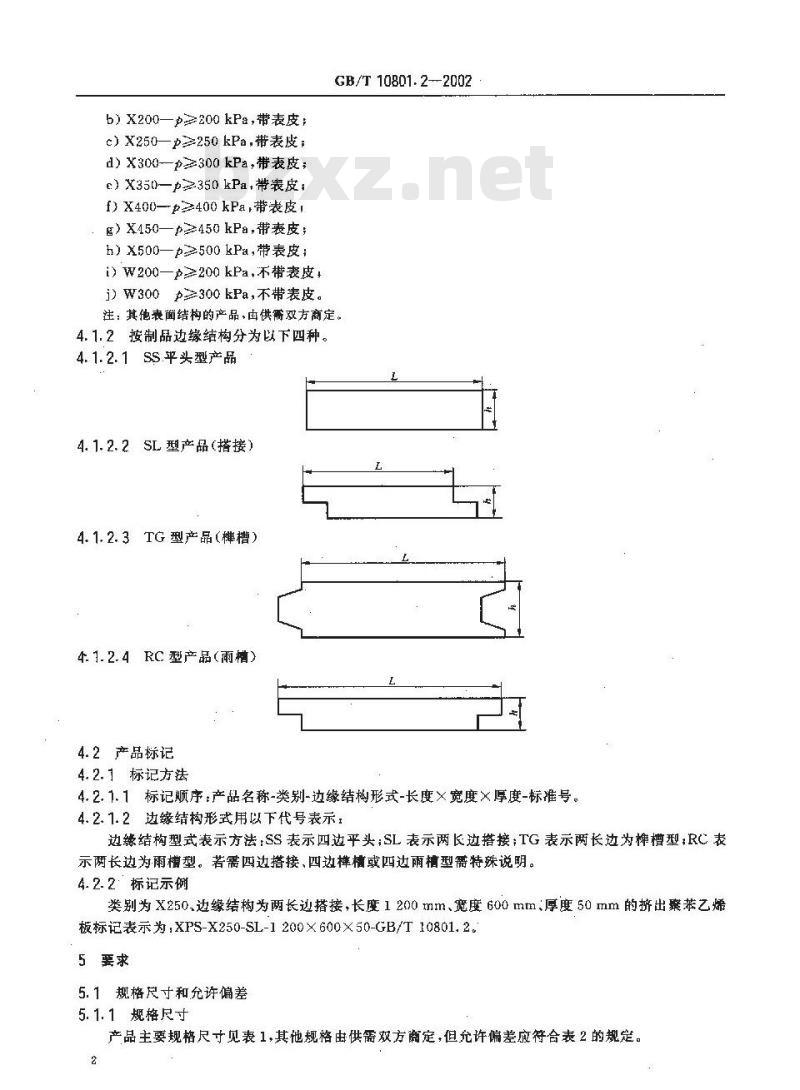

b）X200—p=200 kPa，带表皮:
c）X250—p≥250kPa,带表皮；
d)x300—p≥300 kPa,带表皮；
e）X350—p2350kPa，带表皮;
f)X400—p2400kPa带表皮，
g）X450—p2450kPa,带表皮：
h）X500—p≥500kPa，带表皮；i）W200—p=200 kPa，不带表皮，i）W300p=300kPa，不带表皮。
GB/T 10801.2-2002
注：其他表面结构的产品，由供需双方商定。4.1.2按制品边缘结构分为以下四种。4.1.2.1SS.平头型产品
4. 1.2.2SL型产品(搭接）
4.1.2.3TG型产品（样槽）
4.1.2.4RC型产品（雨糟）
4.2产品标记
4.2.1标记方法
4.2.1.1标记顺序：产品名称-类别-边缘结构形式-长度×宽度×厚度-标准号。4.2.1.2缘结构形式用以下代号表示：边续结构型式表示方法:SS 表示四边平头;SL 表示两长边搭接;TG 表示两长边为槽型;RC 表示两长边为雨型。若需四边搭接，四边样或四边雨型需特殊说明。4.2.2标记示例
类别为X250,边缘结构为两长边搭接，长度1200mm、宽度600mm、厚度 50mm的挤出骤苯乙烯板标记表示为,XPS-X250-SL-1200×600X50-GB/T10801.25要求
5. 1规格尺寸和允许偏差
5.1.1规格尺寸
产品主要规格尺寸见表1，其他规格由供需双方商定，但允许偏差应符合表2的规定。公
1200,1250,2450,2500
5.1.2允许偏差
允许偏差应符合表2的规定。
长度和宽度L
1 0005L2 000
5.2外观质量
充许偏差

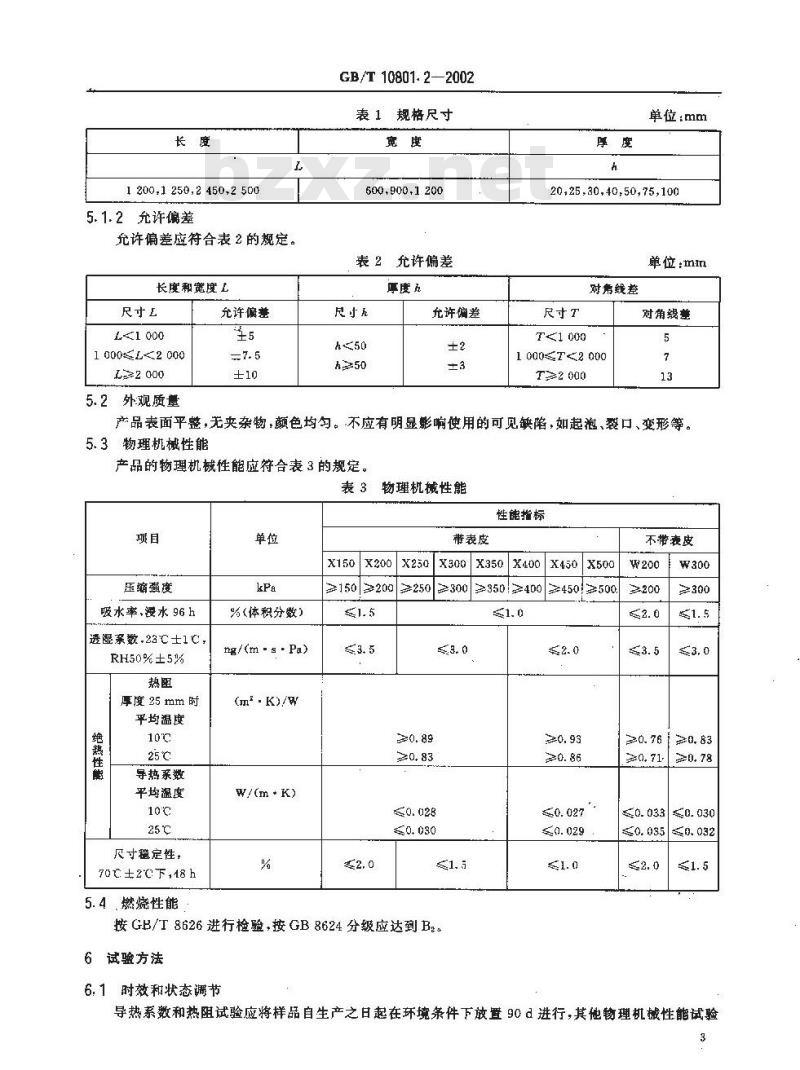

GB/T 10801.2—2002
表1规格尺寸
600,900,1 200
表 2 允许偏差
厚度h
充许偏差
单位：mm
20,25,30,40,50,75,100
单位：mm
对角线差
尺寸T
1 000≤T<2 000
T#2 000
对角线差
产品表面平整，无夹杂物，颜色均勺。不应有明显影响使用的可见缺陷，如起泡、裂口、变形等。5.3
物理机械性能
产品的物理机械性能应符合表3的规定。表 3 物理机械性能
性能指标
压缩蕴度
吸水率,浸水 96 h
透显系数,23℃士1C，
RH50%±5%
厚度 25 mm 时
平均温度
绝热性雕
导热系数
平均温度
尺寸稳定性：
70℃±2℃下,18 h
5.4 燃烧性能
%(体积分数)
ng/(m -s· Pa)
(m*-K)/w
W/(m +K)
X150X200
带表皮
X300x350
X450X500
230023502400
2150|≥200
24502500.
按GB/T8626进行检验，按GB8624分级应达到Bg6试验方法
6.1时效和状态调节
不带衰皮
20.76 20. 83
导热系数和热阻试验应将样品自生产之日起在环境条件下放置90d进行，其他物理机械性能试验3
GB/T10801.2—2002
应将样品自生产之日起在环境条件下放置45d后进行。试验前应进行状态调节，除试验方法中有特殊规定外，试验环境和试样状态调节，按GB/T2918—1998中23/50二级环境条件进行。6.2试件表面特性说明
试件不带表皮试验时，该条件应记录在试验报告中。6.3试件制备
除尺寸和外观检验，其他所有试验的试件制备，均应在距样品边缘20mm处切取试件。可采用电热丝切割试件。
6.4尺寸测量
尺寸测量按GB/T6342进行。长度、宽度和厚度分别取5个点测量结果的平均值。6.5外观质量
外观质量在自然光条件下日测，6.6压缩强度
压缩强度试验按GB/8813进行。试件尺寸为（100.0±1.0）mm×（100.0±1.0）mm×原厚，对于厚度大于100mm的制品试件的长度和宽度应不低于制品厚度。加荷速度为试件厚度的1/10（mmmin），例如厚度为50mm的制品，加荷速度为5mm/min。压缩强度取5个试件试验结果的平均值。6.7吸水率
吸水率试验按GB/T8810进行，水温为（23土2）C，浸水时间为96h。试件尺寸为（150.0±1.0）mm×（150.0士1.0）mm×原厚。吸水率取3个试件试验结果的平均值6.8 透湿系数
透湿系数试验按QB/T2411进行，试验工作室（或恒温恒湿箱）的温度应为（23士1）C，相对湿度为50%土5%.透湿系数取5个试件试验结果的平均值。6.9绝热性能
导热系数试验按GB/T10294进行，也可按GB/T10295进行，测定平均温度为（10士2）C和（25土2）C下的导热系数，试验温差为15C～25C。仲裁时按GB/T10294进行热阻值按公式)计算：
式中：R
热阻，m2
厚度.m：
导热系数，w/(m.K)。
6.10尺寸稳定性
+（1)
尺寸稳定性试验按GB/8811进行，试验温度为（70士2)C,48h后测量。试件尺寸为(100.0土1.0）mm×（100.0±1.0）mm×原厚。尺寸稳定性取3个试件试验结果绝对值的平均值。6.11燃烧性能
燃烧性能试验按GB/T8626进行，按GB8624确定分级。7检验规则
7.1出厂检验
7.1.1产品出厂时必须进行出厂检验。7.1.2出厂检验的检验项目为：尺寸、外观、压缩强度、绝热性能7.1.3组批：以出厂的同一类别、同一规格的产品300m2为-3批，不足300m2的按一批计，7.1.4抽样：尺寸和外观随机抽取6块样品进行检验，压缩强度取3块样品进行检验，绝热性能取两块样品进行检验。
GB/T10801.2—2002
7.1.5尺寸、外观、压缩强度、绝热性能按第6章规定的试验方法进行检验，检验结果应符合第5章的规定。如果有两项指标不合格，则判该批产品不合格。如果只有一项指标（单块值）不合格，应加倍抽样复验。复验结果仍有一项(单块值)不合格，则判该批产品不合格。7.1.6出厂检验的组批、抽样和判定规则也可按企业标准进行。7.2型式检验
7.2.1有下列情况之一时，应进行型式检验。a）新产品定型鉴定；
b）正式生产后，原材料、工艺有较大的改变，可能影响产品性能时；c）正常生产时，每年至少进行一次；d）出厂检验结果与上次型式检验有较大差异时：e）产品停产6个月以上，恢复生产时。7.2.2型式检验的检验项目为第5章规定的各项要求：尺寸，外观、压缩强度、吸水率、透湿系数、绝热性能、燃烧性能、尺寸稳定性。7.2.3型式检验应在工厂仓库的合格品中随机抽取样品，每项性能测试1块样品，按第6章规定的试验方法切取试件并进行检验，检验结果应符合第5章的规定8标志、标签、使用说明书
在标签或使用说明书上应标明
a）产品名称（品标记、商标；
b）生产企业名称、详细地址；
c）产品的种类、规格及主要性能指标；d）生产日期：
e）注明指导安全使用的警语或图示。例如：本产品的燃烧性能级别为B，级，在使用当中应远离火源；
f）包装单元中产品的数量。
标志文字及图案应醒目清晰，易于识别，且具有一定的耐久性。9包装、运输、贮存
9.1产品需用收缩膜或塑料捆扎带等包装，或由供需双方协商当运输至其他城市时，包装需适应运输的要求。
9.2产品应按类别、规格分别难放，避免受重压，库房应保持干燥通风。9.3运输和贮存中应远离火源，热源和化学溶剂，避免日光曝晒，风吹雨淋，并应避免长期受重压和其他机械损伤。
GB/T 10801. 2-2002
中华人民共和国
国家标推
绝热用挤塑聚苯乙烯泡沫塑料（XPS）GB/T 10801.2—2002
中国标准出版社出版
北京基兴门外三里河北街16号
邮政编码：100045
电话：6852394668517548
中国标推出版社秦皇岛印刷厂印刷新华书店北京发行所发行各地新华书店经售+
开本880×12301/16印张3/4
字13千字
2002年7月第一版2002年7月第一次印刷印数12000
书号：155066·1-18507定价10.00元网址bzcbs.com
科 耳 608—-685
版权专有侵权必究
举报电话：（010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
