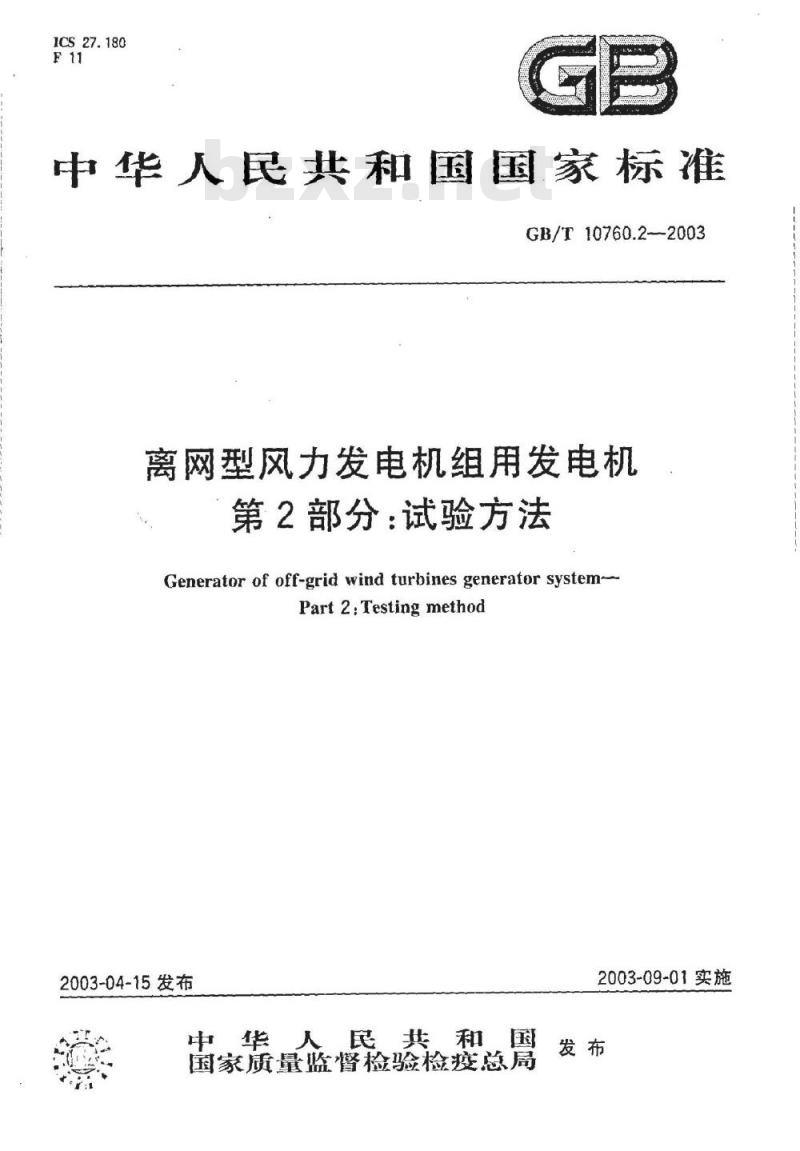

ICS27.180
中华人民共和国国家标准
GB/T10760.22003
离网型风力发电机组用发电机
第2部分：试验方法
Generator of off-grid wind turbines generator system-Part2:Testing method
2003-04-15发布
中华人民共和国
国家质量监督检验检疫总局
2003-09-01实施
GB/T 10760.2-2003

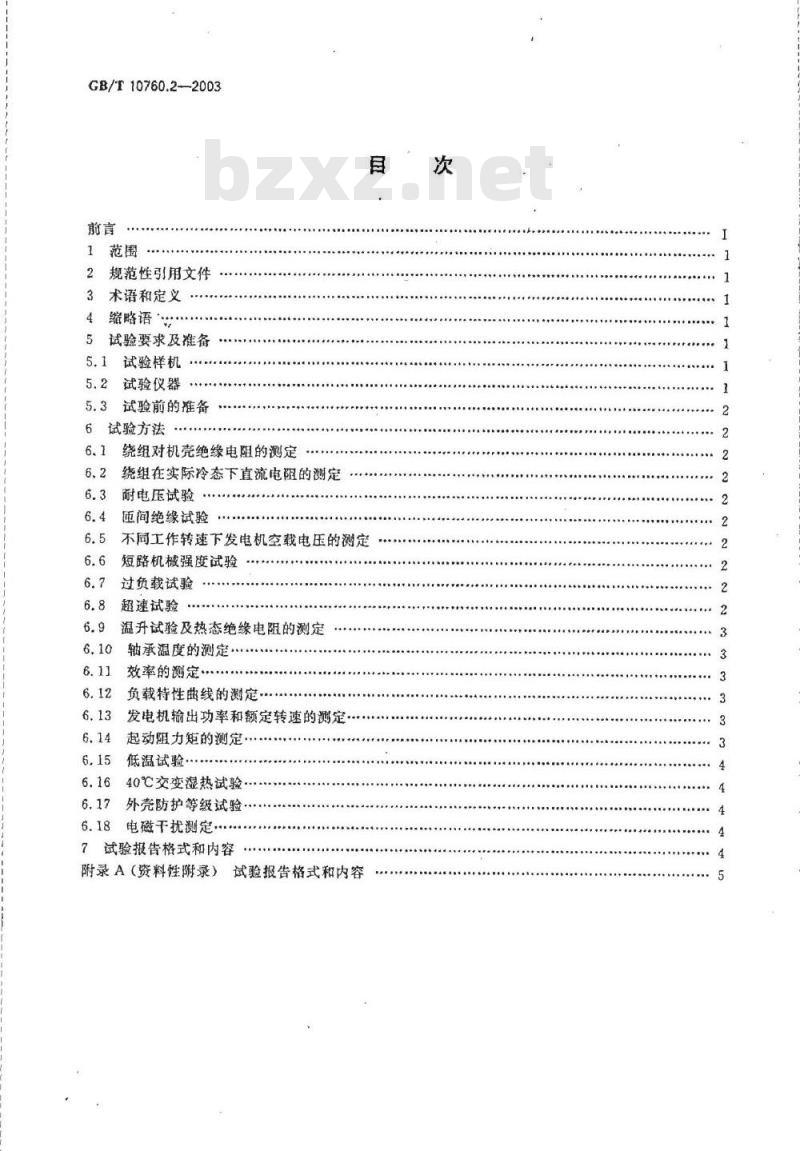

规范性引用文件
术语和定义
缩略语
试验要求及准备
试验样机
试验仪器
试验前的推备
试验方法
绕组对机壳绝缘电阻的测定
绕组在实际冷态下直流电阻的测定耐电压试验
匝间绝缘试验
不同工作转速下发电机空载电压的测定短路机械强度试验
过负载试验
超速试验
温升试验及热态绝缘电阻的测定轴承温度的测定
效率的测定
负载特性曲线的测定，
发电机输出功率和额定转速的测定起动阻力矩的测定
低温试验·
40℃交变湿热试验
外壳防护等级试验·
6.18电磁干扰测定
7试验报告格式和内容
附录A（资料性附录）
试验报告格式和内容

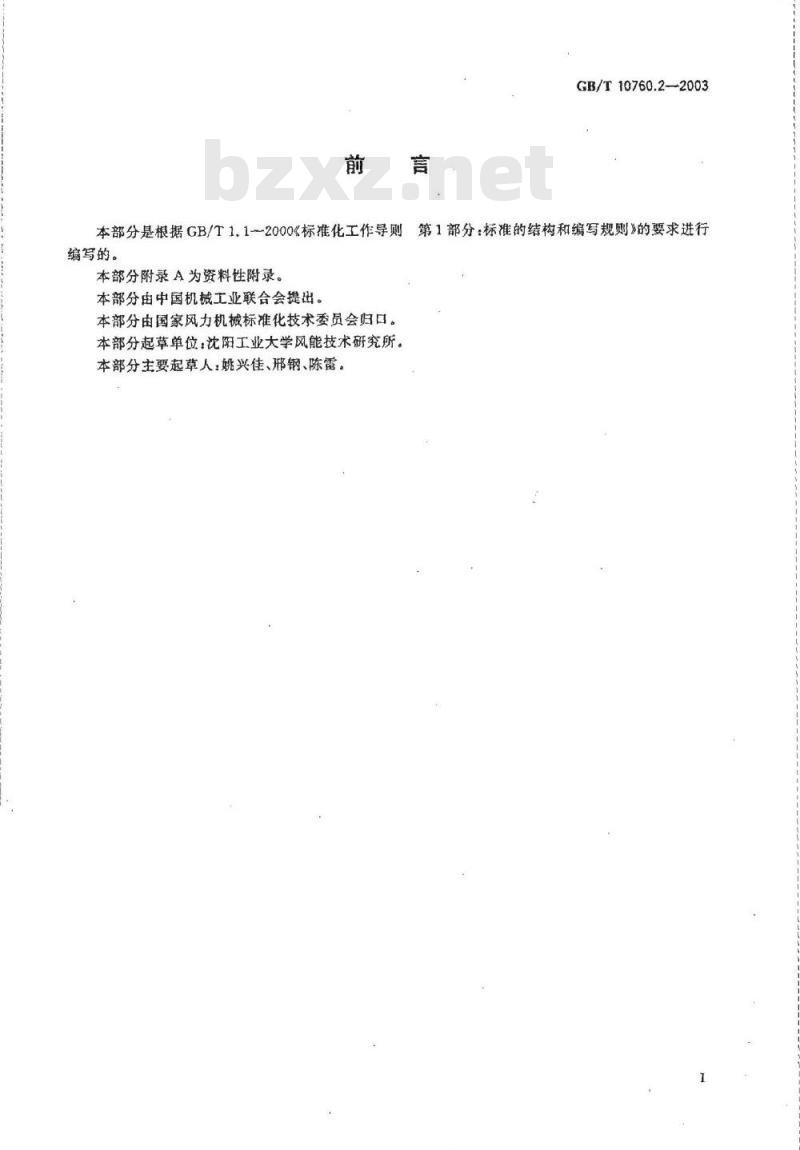

本部分是根据GB/T1.12000标准化工作导则编写的。
本部分附录A为资料性附录。
本部分由中国机械工业联合会提出。本部分由国家风力机械标准化技术委员会归口。本部分起草单位：沈阳工业大学风能技术研究所。本部分主要起草人：姚兴佳、邢钢、陈雷。GB/T10760.22003
第1部分：标准的结构和编写规则》的要求进行1范围

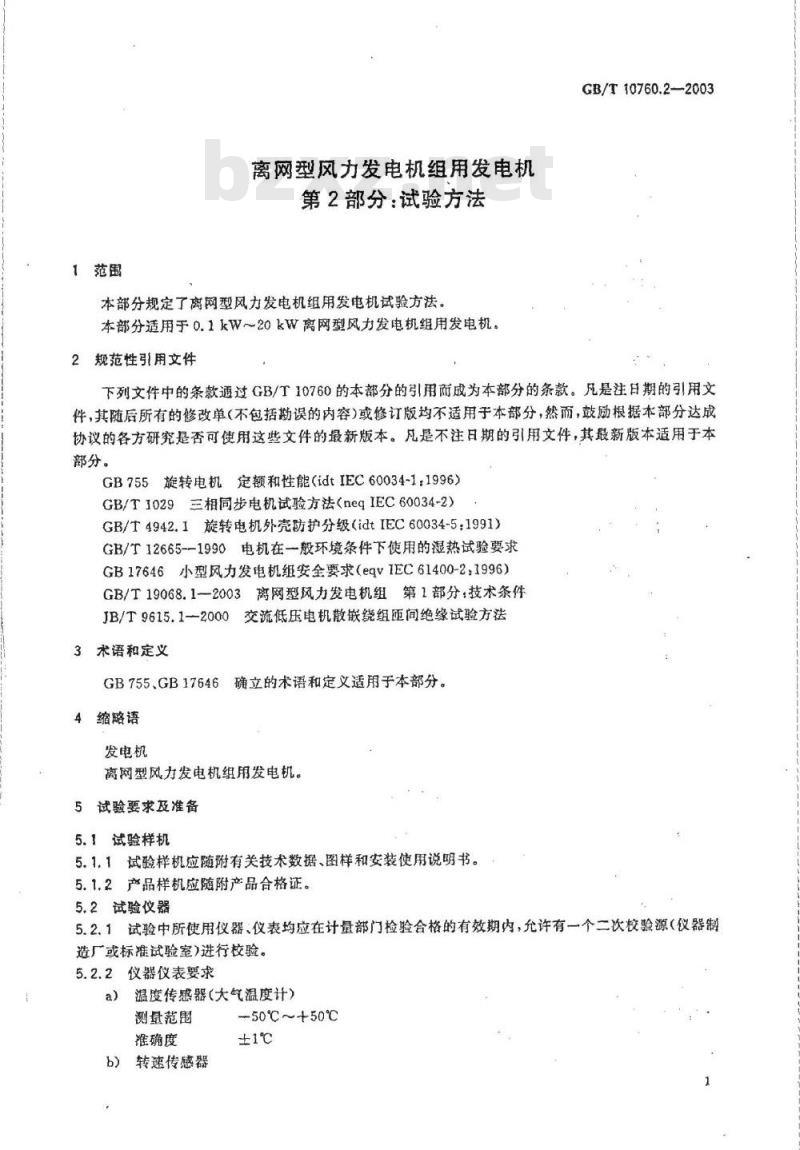

离网型风力发电机组用发电机
第2部分：试验方法
本部分规定了离网型风力发电机组用发电机试验方法。本部分适用于0.1kW~20kW离网型风力发电机组用发电机。2规范性引用文件
GB/T10760.2—2003
下列文件中的条款通过GB/T10760的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB755旋转电机定额和性能（idtIEC60034-1：1996）GB/T1029三相同步电机试验方法（negIEC60034-2）GB/T4942.1旋转电机外壳防护分级（idtIEC60034-5：1991）GB/T12665--1990电机在—般环境条件下使用的湿热试验要求GB17646小型风力发电机组安全要求（eqv1EC61400-2，1996）GB/T19068.1—2003离网型风力发电机组第1部分：技术条件JB/T9615.1-2000交流低压电机散嵌绕组匝间绝缘试验方法3术语和定义
GB755、GB17646确立的术语和定义适用于本部分。4缩略语
发电机
离网型风力发电机组用发电机。5试验要求及准备
5.1试验样机
5.1.1试验样机应随附有关技术数据、图样和安装使用说明书。5.1.2产品样机应随附产品合格证。5.2试验仪器
5.2.1试验中所使用仪器、仪表均应在计量部门检验合格的有效期内，允许有一个二次校验源（仪器制造厂或标准试验室)进行校验。
5.2.2仪器仪表要求bzxZ.net
a）温度传感器（大气温度计）
测量范围
准确度
b）转速传感器
-50℃~+50℃
±1℃
GB/T.10760.2-2003

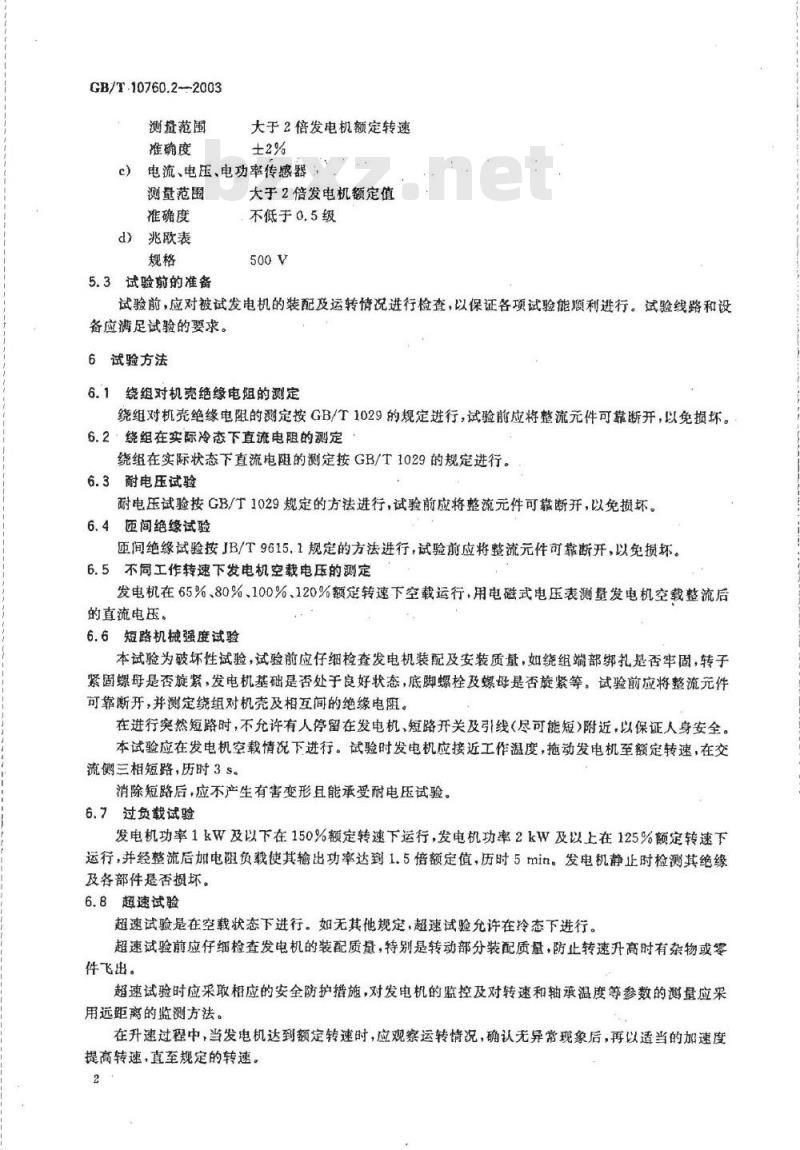

测盘范围
推确度
大于2倍发电机额定转速
c）电流、电压、电功率传感器
测量范围
准确度
d）兆欧表
5.3试验前的准备
大于2倍发电机额定值
不低于0.5级
试验前，应对被试发电机的装配及运转情况进行检查，以保证各项试验能顺利进行。试验线路和设备应满足试验的要求。
6试验方法
6.1绕组对机壳绝缘电阻的测定
绕组对机壳绝缘电阻的测定按GB/T1029的规定进行，试验前应将整流元件可靠断开，以免损坏。6.2绕组在实际冷态下直流电阻的测定绕组在实际状态下直流电阻的测定按GB/T1029的规定进行。6.3耐电压试验
耐电压试验按GB/T1029规定的方法进行，试验前应将整流元件可靠断开，以免损坏。6.4匝间绝缘试验
匝间绝缘试验按JB/T9615.1规定的方法进行，试验前应将整流元件可靠断开，以免损坏。6.5不同工作转速下发电机空载电压的测定发电机在65%、80%、100%、120%额定转速下空载运行，用电磁式电压表测量发电机空载整流后的直流电压。
6.6短路机械强度试验
本试验为破坏性试验，试验前应仔细检查发电机装配及安装质量，如绕组端部绑扎是否牢固，转子紧固螺母是否旋紧，发电机基础是否处于良好状态，底脚螺栓及螺母是否旋紧等。试验前应将整流元件可靠断开，并测定绕组对机壳及相互间的绝缘电阻。在进行突然短路时，不允许有人停留在发电机、短路开关及引线（尽可能短附近，以保证人身安全。本试验应在发电机空载情况下进行。试验时发电机应接近工作温度，拖动发电机至额定转速，在交流侧三相短路，历时3s。
消除短路后，应不产生有害变形且能承受耐电压试验。6.7过负载试验
发电机功率1kW及以下在150%额定转速下运行，发电机功率2kW及以上在125%额定转速下运行，并经整流后加电阻负载使其输出功率达到1.5倍额定值，历时5min。发电机静止时检测其绝缘及各部件是否损坏。
6.8超速试验
超速试验是在空载状态下进行。如无其他规定，超速试验允许在冷态下进行。超速试验前应仔细检查发电机的装配质量，特别是转动部分装配质量，防止转速升高时有杂物或零件飞出。
超速试验时应采取相应的安全防护措施，对发电机的监控及对转速和轴承温度等参数的测量应采用远距离的监测方法。
在升速过程中，当发电机达到额定转速时，应观察运转情况，确认无异常现象后，再以适当的加速度提高转速，直至规定的转速。
超速试验采用原动机拖动法。
GB/T10760.2-2003
超速试验后应仔细检查发电机的转动部分是否有损坏或产生有害的变形，紧固件是否松动以及其他不允许的现象出现。
6.9温升试验及热态绝缘电阻的测定温升试验时应尽可能使发电机外部散热符合其实际工作状态。即用风机或风扇欧其外表面，使发电机表面风速达到风力发电机组的额定工作风速。温升试验及热态绝缘电阻的测定按GB/T1029的规定进行。6.10轴承温度的测定
轴承温度用温度计测量。对于滑动轴承，度计效人轴承的测量孔中或者放在接近滑动轴承的表面处。对滚动轴承，温度计放在最接近轴承外圈处。6.11效率的测定
效率测定采用直接法。发电机在额定电压、额定功率下运行，此时发电机转速应不大于105%额定转速，当温度基本上达到稳定以后，测定发电机输人功率、直流输出功率，电流、热稳态电阻以及冷却空气温度。将绕组的损耗按式(1)换算到冷却空气温度为25℃时的数值。235+48+25×(IR）
式中：
235+40+t
40,绕组的温升值，单位为开尔文(K)；I,~发电机输出电流，单位为安培（A)：R绕组热态电限，单位为欧姆（Q)：to-冷却空气温度，单位为摄氏度（℃）。换算到冷却温度为25℃时的发电机效率n按式（2)计算：×100%
P2P2(IR)2+(1R)
Pi---—发电机输人功率，单位为瓦（W)；P，一换算后的发电机输出功率，单位为瓦(W)；P,发电机直流输出功率，单位为瓦（W)。发电机效率测定时，应包括整流桥和连接线的损耗，连接线应符合GB/T19068.1的规定。6.12负载特性曲线的测定
·（3)
发电机分别在65%、80%、100%、125%、150%额定转速下，用直接负载法（电阻负载）测定此时发电机的输出功率和发电机的实测效率，额定转速以下时，保持输出电压为额定值，额定转速以上保持额定功率时的负载电阻不变，以转速为横坐标，效率和输出功率为纵坐标作出关系曲线，2kW及以上的发电机不做150%额定转速试验。6.13发电机输出功率和额定转速的测定发电机输出端应符合GB/T19068.1规定的连接线连接，经整流后加电阻负载，保持发电机的电压为额定电压，当发电机的输出功率为额定值时，测得的转速即为发电机的额定转速。6.14起动阻力矩的测定
发电机轴伸上固定安装一已知直径的圆盘，在圆盘的切线方向加力，通过力矩传感器测出圆盘开始转动时所加力的数值，转动圆盘一周，其最大读数与圆盘半径的乘积即为起动阻力矩。一周内测点应不少于3点。
GB/T10760.2--2003
6.15低温试验
发电机在规定的最低环境温度下静置不少于4h，测定发电机的起动阻力矩，然后拖动发电机使其转速为65%额定转速，测量发电机空载电压。停机后检查外观、塑料件.橡胶件、金属件及润滑油等。6.1640℃交变湿热试验
40℃交变湿热按GB/T12665的规定进行。试验后应检查绝缘电阻，并进行耐电压试验，试验电压应为规定值的85%。
6.17外壳防护等级试验
发电机外壳防护等级的试验按GB/T4942.1的规定进行。试验时其安装方式需与发电机的安装结构一致。进行防水试验时，发电机静止和运转各进行10min。6.18电磁干扰测定
a）10kW以下发电机用视、听法检测200m距离内电视图像和声音的质量（图像清晰、稳定性、噪声、失真)。
10kW及以上发电机在静止、工作状态，分别在SW、FM、VHF、UHF频段，用场强仪器测取b)
信号强度及其变化。
试验报告格式和内容
编写试验报告格式和内容参见附录A。A.1格式
A.1.1封面
附录A
（资料性附录）
试验报告格式和内容
正上方标明发电机的型号，正下方署编写报告单位全称和日期。A.1.2封二
报告名称
报告编号
试验地点
试验负责人
试验日期
参加人员
协作单位
年月日
年月日
出报告日期
拟稿人
专业室
总工程师
报告内容
A.2.1前言
任务来源；
试验性质和目的；
试验场地概述；
试验起、止时间；
试验简介。
A.2.2技术参数和特征
对被试样机综述，特点，依据设计资料或制造厂说明书，列出主要技术参数。A.2.3试验依据
试验方法及有关标准代号，名称。GB/T10760.2--2003
A.2.4试验用仪器和装置
试验期间所用主要仪器、仪表、装置的名称、型号、规格、精度等级、检验日期，各传感器安装情况等。A.2.5试验条件、数据和结果
按第6章所做的试验，分别列出试验项目名称、条件、原始数据、表格。经整理、修正、计算和处理得出结果，并绘制必要的特性曲线图。A.2.6结论和建议
按有关技术资料文件，分析试验的数据。结论要科学、真实、可靠。对发电机性能、指标和技术参数按有关技术文件进行认真的评价，并对试验过程中、考核期中所发生的问题进行分析，提出改进意见或建议。
GB/T10760.22003
A.3其他
较有特色的发电机和重要试验，应在报告中附有照片。试验发生中断或重要故障，应在报告中明确中断原因，继续试验的时间和情况。重要故障应较详细地说明情况和处理办法。
GB/T10760.2-2003
中华人民共和国
国家标准
离网型风力发电机组用发电机
第2部分：试验方法
GB/T10760.2--2003
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷新华书店北京发行所发行各地新华书店经售*
开本880×12301/16邱张3/4字数15千字2003年8月第一版2003年8月第一次印刷印数1~1500
书号：155066·1-19722定价10.00元网址bzcbs.com
