【国家标准(GB)】船用扁圆形焊接钢法兰

本网站发布时间： 2024-07-27 00:27:41

GB10751-1989
已作废
　点击下载此标准

基本信息

标准号：
GB 10751-1989
标准名称：
船用扁圆形焊接钢法兰
标准类别：
国家标准(GB)
标准状态：
已作废
发布日期：
1989-03-27
实施日期：
1989-12-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
193.52 KB

标准分类号

标准ICS号：
造船和海上建筑物>>船舶和海上建筑物综合>>47.020.30管路系统
中标分类号：
船舶>>船舶管路附件>>U55船用管件

关联标准

出版信息

出版社：
中国标准出版社
页数：
4页
标准价格：
8.0 元

其他信息

首发日期：
1989-03-31
复审日期：
2004-10-14
起草人：
俞伟海、孙镜明、昊绍曾
起草单位：
中华造船厂
归口单位：
甲华造船厂
提出单位：
中国船舶工业总公司六○三所
发布部门：
中国船舶工业总公司
主管部门：
中国船舶工业集团公司
相关标签：
船用焊接法兰

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了船用扁圆形焊接钢法兰(以下简称法兰)的产品分类。本标准适用于公称压力不大于0.6MPa，工作温度不大于200℃的法兰。 GB 10751-1989 船用扁圆形焊接钢法兰 GB10751-1989

标准内容

部分标准内容：

UDC 621.643.4 : 629.4
中华人民共和国国家标准
GB10745~10751-89
GB2501~2508—89
船用法兰
(四进位)　
Marine pipe flanges
1989-03-31发布
1989-12-01实施
国家技术监督局发布
中华人民共和国国家标准

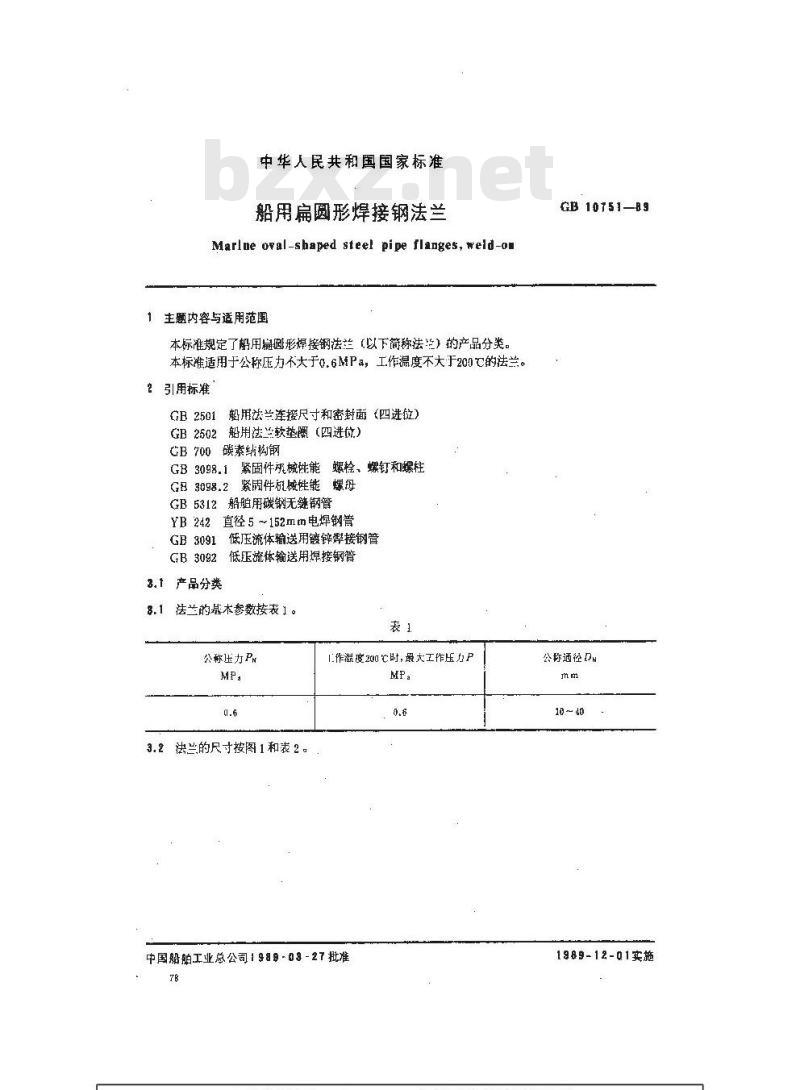

船用扁圆形焊接钢法兰
Marlne oval-shaped steel pipe flanges, weld-o.主题内容与适用范围
本标准规定了船用鼎圆形焊接钢法兰【以下简称法兰】的产品分类。本标准适用于公称压力不大于0.6MPa，工.作温度不大于200的法兰。2引用标准
船用法兰连接尺寸和密封面(四进放）GB2501
GB2502船用法兰软垫圈（四进位）GB700碳素结构钢
GB3098.1紧固件翊械供能螺栓、螺钉和螺柱GB3098.2紧周件机械性能螺母
GB5312船胆用碳钢无缝钢管
YB242直径5~152mm电焊钢管
GB3091低压流体输送用镀锌焊接钢管GB3092
低压流体输送用焊接钢管
3.1产品分类
8.1 法兰的基术参数按表 1 。
公称压力Ph

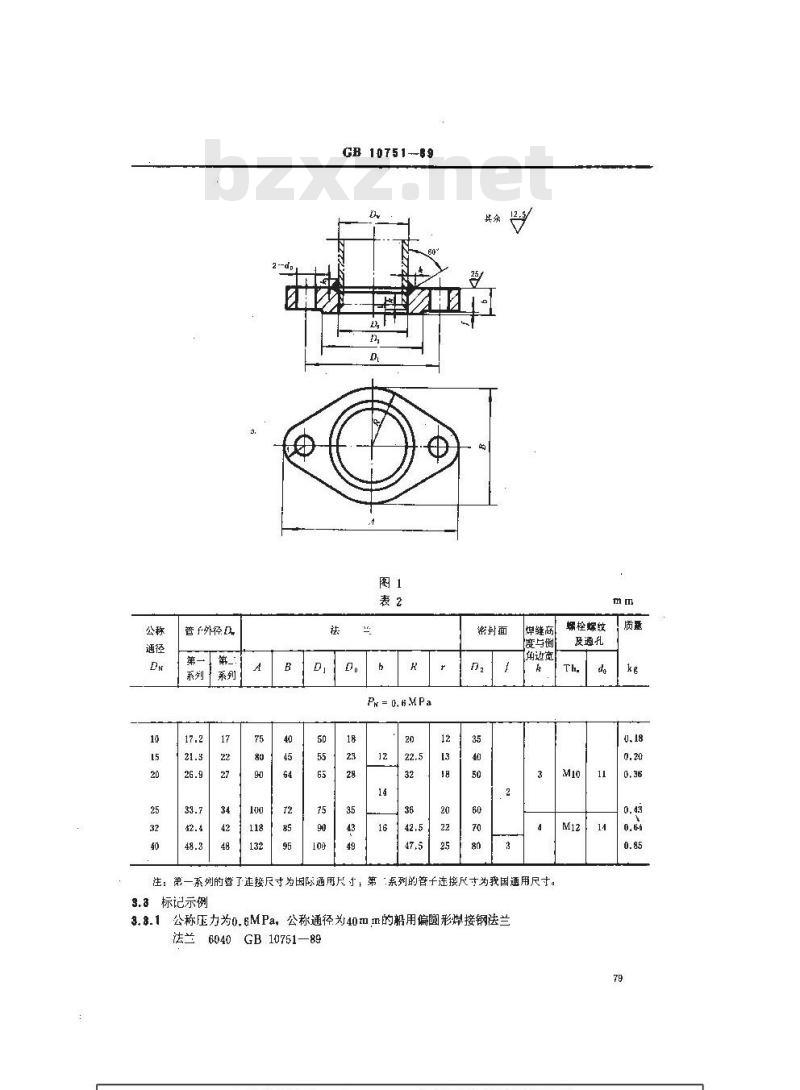

3.2法兰的尺寸按图1和表 2 。
1.作温度200时，最大工作压力PMPa
中国船舶工业总公司1989-08-27批准78
GB 10151—89
公称通径DH
1989-12-01实施
管于外径
CB 10751--89
EETHA-
密封面
P = 0. 6M Pa
度与倒
角达宽
注：第一系刻的誉了连接尺寸为因际通用尺寸，第系列的管子连接尺寸为我国通用尺寸。3.3标记示例
3.8.1公称压力为0.6MPa，公称通径为40Ⅱm的船用偏圆形焊接钢法兰法兰6040GB10751—89
螺栓螺纹
及通孔
！质题
4技术要求
4.1法兰，螺栓和螺母的材料按表3。零件名称
GB 10751-89
牌号或性能等级
Q235-Awww.bzxz.net
1级或5级
标准号
GR700—88
GB 3098.1—B2
GB 3098.2-82
无缝钢管按GB53121焊接钢管按YB242水、煤气钢管按GB3091、GB3092.焊接的机械性能，不得低于强度较低的被焊接零件（法兰或管子）的机械性能下限。法兰表面应光滑，不得有降低法兰强度和影响密封性的缺陷。法兰的端面应与其轴线垂直，偏差不得大于30°。4.5
法兰使用的软垫圈按GB2502。
法兰连接尺寸和密封面按GB 2501。5检验规则
5.1法兰由制造厂技术检验部门验收，并出具合格证书。5.2验收时的检查内容包材质证书、尺寸和外观。6标志、包装
6.1法兰的侧面上，应打出下列标志；8、制造厂商标；
b.本标准规定的规格和标准号：c．生产批号；
d，检查合格印章。
6.2法兰的加L而包装前应涂工业从土林。附加说明：
本标准由中国船舶工业总公司六○三所提出。本标准江中华造船厂归口。
本标准出中华造船厂负责起草。本标准七要起草人俞伟海、孙镜明、吴绍曾。太标准由统施工图样提供。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
