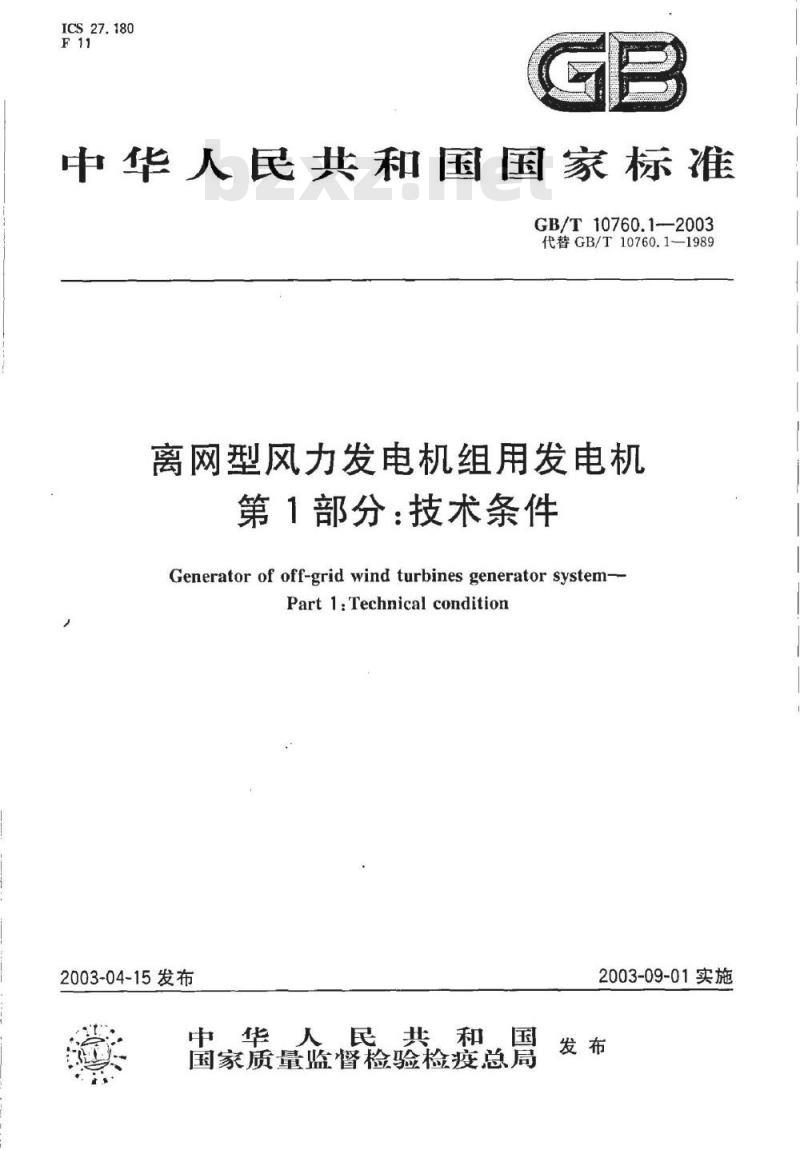

【国家标准(GB)】 离网型风力发电机组用发电机 第1部分: 技术条件

ICS27.180
中华人民共和国国家标准
GB/T10760.1-—2003
代替GB/T10760.1-1989
离网型风力发电机组用发电机
第1部分：技术条件
Generator of off-grid wind turbines generator system-Part 1:Technical condition
2003-04-15发布
中华人民共和国
国家质量监督检验检疫总局
2003-09-01实施

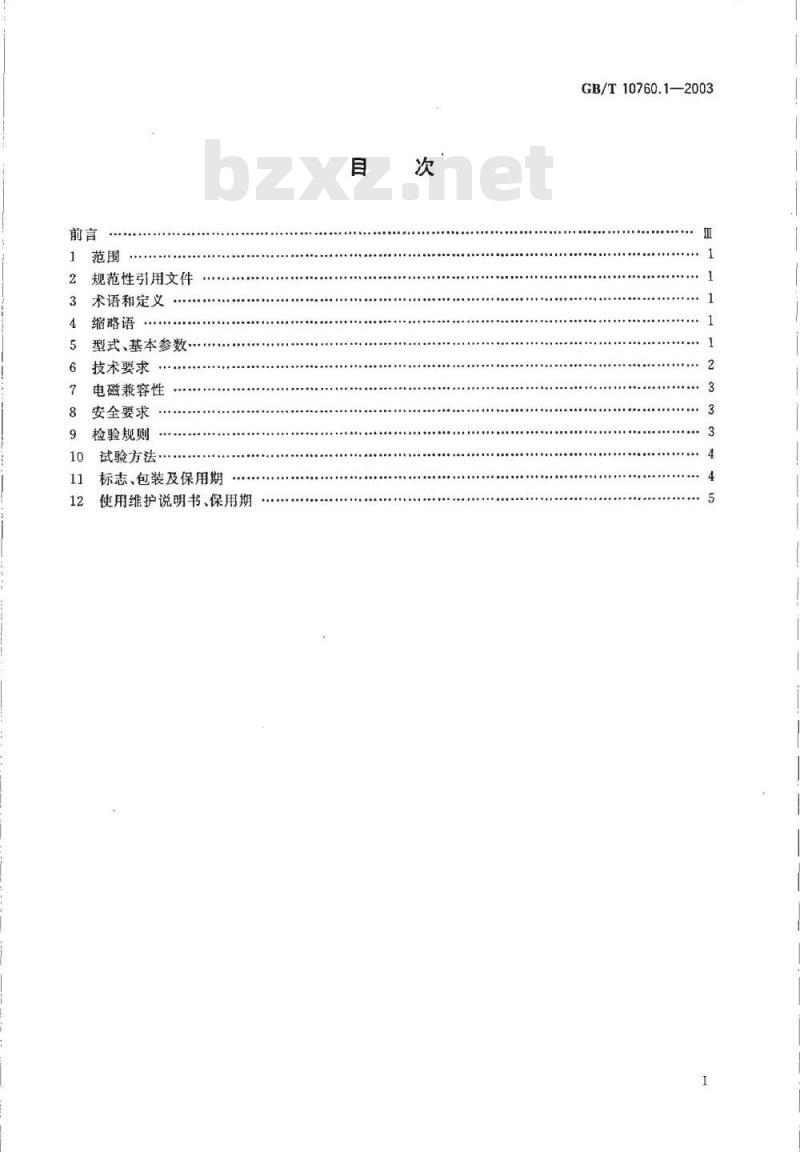

规范性引用文件
术语和定义
缩略语
型式、基本参数
技术要求
电磁兼容性
安全要求
检验规则
试验方法
标志、包装及保用期
使用维护说明书、保用期
GB/T10760.1—2003
GB/T10760.1—2003

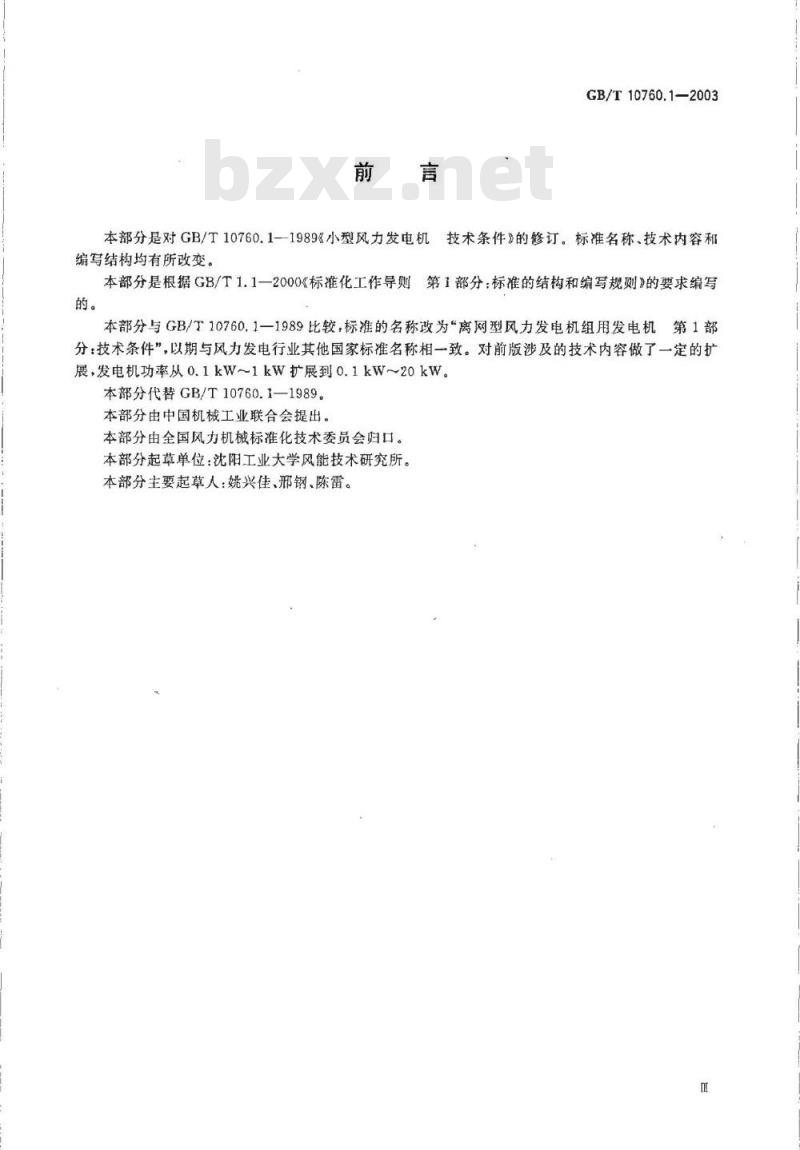

本部分是对GB/T10760.1-1989《小型风力发电机技术条件》的修订。标准名称、技术内容和编写结构均有所改变。
本部分是根据GB/T1.1一2000《标准化工作导则第1部分：标准的结构和编写规则》的要求编写的。
本部分与GB/T10760.1一1989比较，标准的名称改为“离网型风力发电机组用发电机第1部分：技术条件”，以期与风力发电行业其他国家标准名称相一致。对前版涉及的技术内容做了一定的扩展，发电机功率从0.1kW~1kW扩展到o.1kW~20kW。本部分代替GB/T10760.1—1989。本部分由中国机械工业联合会提出。本部分由全国风力机械标准化技术委员会归口。本部分起草单位：沈阳工业大学风能技术研究所。本部分主要起草人：妩兴佳、邢钢、陈雷。m

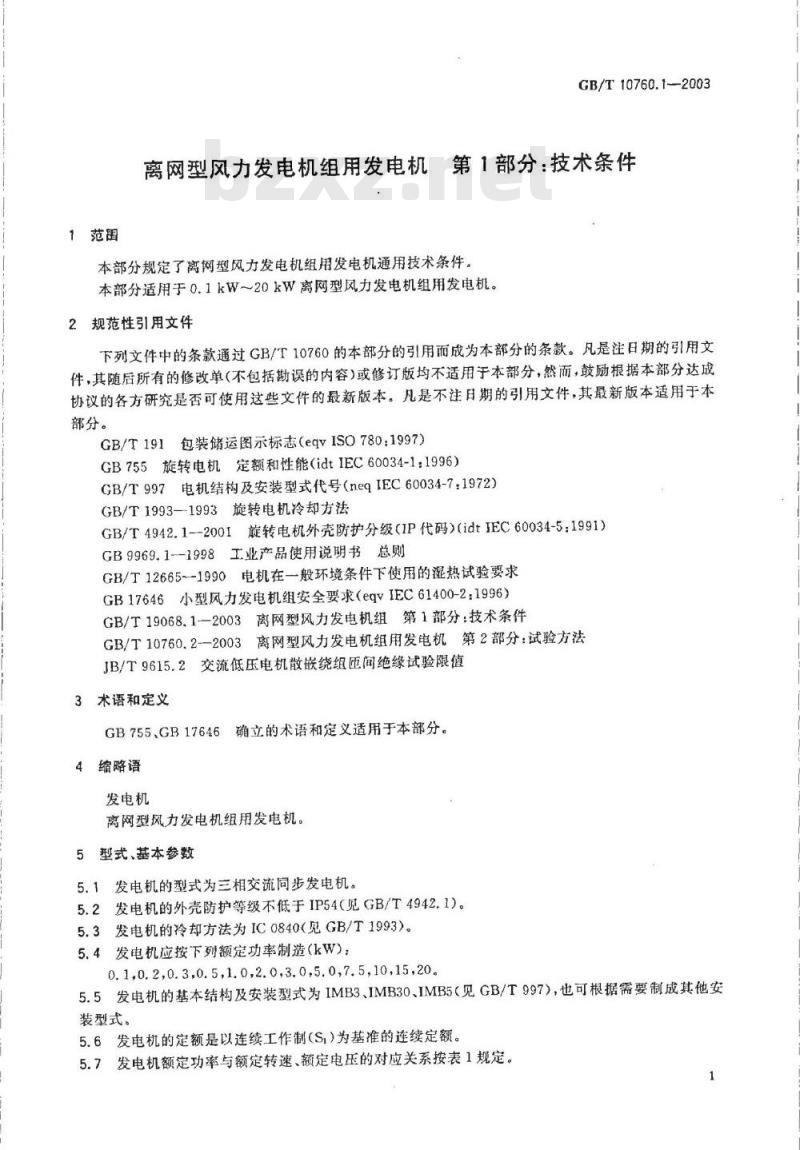

1范围
GB/T10760.1-2003
离网型风力发电机组用发电机第1部分：技术条件本部分规定了离网型风力发电机组用发电机通用技术条件。本部分适用于0.1kW~20kW离网型风力发电机组用发电机。2规范性引用文件
下列文件中的条款通过GB/T10760的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。bZxz.net
GB/T191包装储运图示标志（eqvISO780：1997）GB755旋转电机定额和性能（idtIEC60034-1:1996）GB/T997电机结构及安装型式代号（neqIEC60034-7:1972)GB/T1993-1993旋转电机冷却方法GB/T4942.1--2001旋转电机外壳防护分级（IP代码）(idtEC60034-5：1991）GB9969.1--1998工业产品使用说明书总则GB/T12665--1990电机在一般环境条件下使用的湿热试验要求GB17646小型风力发电机组安全要求（eqvIEC61400-2：1996）GB/T19068.12003离网型风力发电机组第1部分：技术条件GB/T10760.2—2003离网型风力发电机组用发电机第2部分：试验方法JB/T9615.2交流低压电机散嵌绕组匝间绝缘试验限值3术语和定义
GB755.GB17646确立的术语和定义适用于本部分。4缩略语
发电机
离网型风力发电机组用发电机。5型式、基本参数
5.1发电机的型式为三相交流同步发电机。5.2发电机的外壳防护等级不低于IP54（见GB/T4942.1)。5.3发电机的冷却方法为IC0840（见GB/T1993）。5.4发电机应按下列额定功率制造（kW)：0.1,0.2,0.3.0.5,1.0,2.0,3.0,5.0,7.5,10,15,20。5.5发电机的基本结构及安装型式为IMB3、IMB30、IMB5（见GB/T997），也可根据需要制成其他安装型式。
5.6发电机的定额是以连续工作制（S）为基准的连续定额。5.7发电机额定功率与额定转速、额定电压的对应关系按表1规定。1

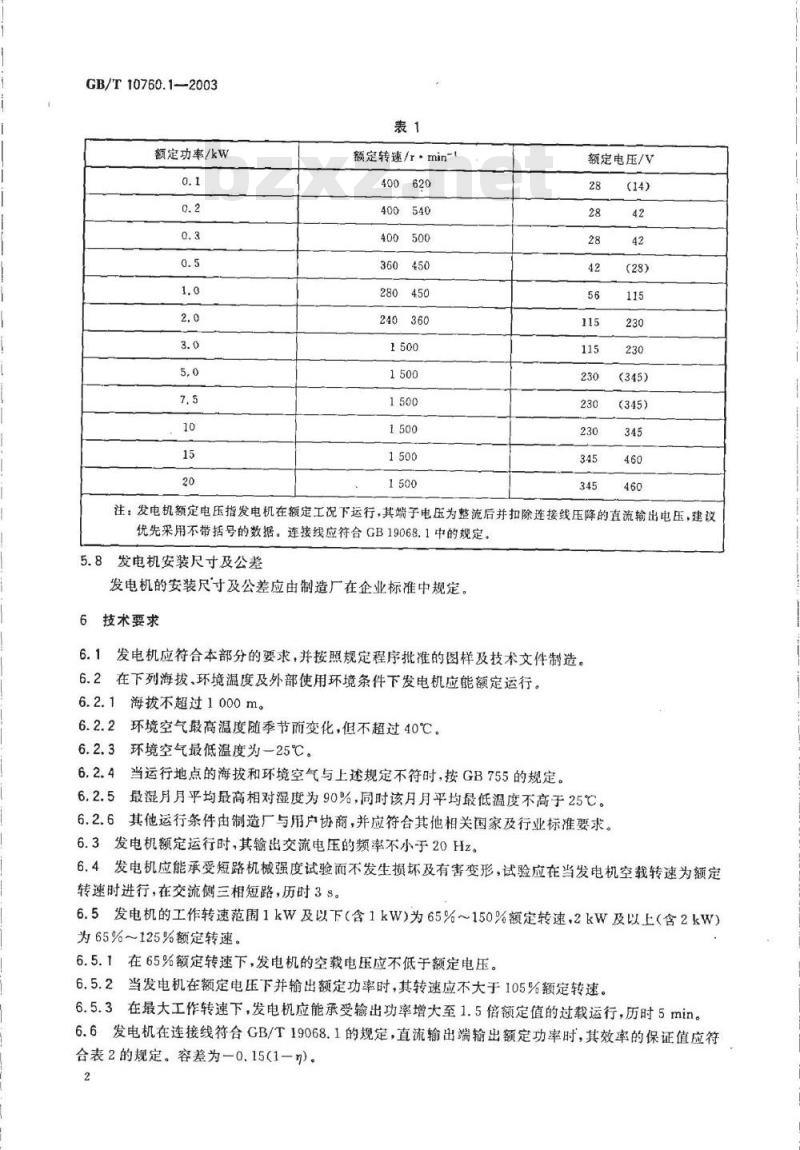

GB/T10760.1-2003
额定功率/kw
额定转速/r·min-!
400620
400540
400500
360450
280450
240360
额定电压/V
注：发电机额定电压指发电机在额定工况下运行，其端子电压为整流后并扣除连接线压降的直流输出电压，建议优先采用不带括号的数据。连接线应符合GB19068.1中的规定。5.8发电机安装尺寸及公差
发电机的安装尺寸及公差应由制造厂在企业标准中规定。6技术要求
6.1发电机应符合本部分的要求，并按照规定程序批准的图样及技术文件制造。6.2在下列海拔、环境温度及外部使用环境条件下发电机应能额定运行。6.2.1海拔不超过1000m。
6.2.2环境空气最高温度随季节而变化，但不超过40℃。6.2.3环境空气最低温度为一25℃。6.2.4当运行地点的海拔和环境空气与上述规定不符时，按GB755的规定。6.2.5最湿月月平均最高相对湿度为90%，同时该月月平均最低温度不高于25℃。6.2.6其他运行条件由制造厂与用户协商，并应符合其他相关国家及行业标准要求。6.3发电机额定运行时，其输出交流电压的频率不小于20Hz。6.4发电机应能承受短路机械强度试验而不发生损坏及有害变形，试验应在当发电机空载转速为额定转速时进行，在交流侧三相短路，历时3S。6.5发电机的工作转速范围1kW及以下（含1kW）为65%~150%额定转速，2kW及以上（含2kW）为65%~125%额定转速。
6.5.1在65%额定转速下，发电机的空载电压应不低于额定电压。6.5.2当发电机在额定电压下并输出额定功率时，其转速应不大于105%额定转速。6.5.3在最大工作转速下，发电机应能承受输出功率增大至1.5倍额定值的过载运行，历时5min。6.6发电机在连接线符合GB/T19068.1的规定，直流输出端输出额定功率时，其效率的保证值应符合表2的规定。容差为一0.15(1—n）。2
功率/kw
效率%
注：效率用直接法确定（冷却空气换算到25℃)。表2
GB/T10760.1—2003
6.7发电机在空载情况下，应能承受2倍的额定转速，历时2min，转子结构不发生损坏及有害变形。6.8在空载条件下，发电机的起动阻力矩应不大于表3的规定。表3
功率/kw
最大起动阻力矩/N·m
6.9发电机采用B级绝缘，当海拔和环境温度符合6.2规定时，发电机定子绕组的温升（电阻法）按80K考核，其数值修约间隔为1。如试验地点的海拔或环境空气温度与6.2规定不同时，温升限值应按GB755的规定。6.10发电机轴承的允许温度（温度计法）应不超过95℃。6.11发电机定子绕组绝缘电阻在热状态时和按GB/T12665所规定的40℃交变湿热试验方法进行6周期试验后，应不低于U/1350（U为额定电压）MQ。6.12发电机定子绕组应能承受历时1min的耐电压试验而不发生击穿，试验电压的频率为50Hz，并尽可能为正弦波形，试验电压的有效值对功率小于1kW且额定电压低于100V的发电机为500V加2倍额定电压，其余为1000V加2倍额定电压。6.13发电机定子绕组应能承受匝间冲击耐电压试验而不击穿，其试验冲击电压峰值按JB/T9615.2的规定。
6.14发电机的外壳防护试验，除应符合GB/T4942.1的规定外，尚能满足下列要求：a）经防尘试验后，轴承无沙尘进人。b）经防水试验后，接线盒、轴承及端盖止口部位不应有水进入。6.15发电机应能承受一25℃的耐低温试验。在试验温度下，轴承润滑脂不得凝固，发电机应能正常起动，发电机的全部零、部件及引出线不应有开裂现象。此时，发电机的起动阻力矩应不大于常温下2倍的起动阻力矩，并应符合6.5.1的规定。6.16发电机的端盖止口等接合面应涂有防锈油脂或半干性密封胶油。6.17发电机的表面应喷涂防腐漆，油漆表面干燥完整，无污损、碰坏、裂痕现象。6.18发电机应制成具有六个出线端。从轴伸端视之，发电机的接线盒应置于机座右侧或顶部，2kW及以下的发电机也可制成三个出线端，在不影响防护性能的条件下，直接从机壳下部引出。6.19发电机运行时，从轴伸端视之，其旋转方向为顺时针。7
电磁兼容性
发电机的电磁兼容性应符合GB755的规定。8安全要求
发电机的安全要求应符合GB17646的规定。9检验规则
9.1每台发电机须经检验合格后才能出厂，并应附有产品合格证。9.2每台发电机应经过出厂检查试验，出厂检查试验项目包括：GB/T10760.1-—2003
机械检查（按本部分9.5的规定）：b)
定子绕组对机壳及绕组相互间绝缘电阻的测定（检查试验时可测量冷态绝缘电阻，但应保证热状态时绝缘电阻不低于本部分6.11的规定）：c)
定子绕组在实际冷状态下直流电阻的测定；耐电压试验；
匝间绝缘试验；
发电机输出功率和额定转速的测定；空载超速试验；
h）起动阻力矩的测定。
9.3凡遇下列情况之一者，必须进行型式试验：经鉴定定型后制造厂第一次试制或小批试生产时a）
发电机设计或工艺上的变更足以引起某些特性和参数变化时；e
当检查试验结果和以前进行的型式试验结果发生不可容许的偏差时；d)
成批生产的发电机的定期抽试，每年抽试一次。当需要抽试的数量过多时，抽试间隔时间可适当延长，但至少每二年抽试一次。9.4发电机的型式试验项目包括：出厂检查试验的全部项目；
b）温升试验；
效率的测定；
空载特性曲线的测定；
负载特性曲线的测定：
过负载试验：
短路机械强度试验：
h）低温试验。
9.5发电机的机械检查项目包括：a）转动检查：发电机转动时，应平稳轻快，无机械障碍；b）外观检查：检查发电机的装配是否完整正确，发电机表面油漆应干燥、完整、均勾，无污损、碰坏、裂痕等现象。
9.6发电机外壳防护等级试验、40℃交变湿热试验可在产品结构定型或当结构和工艺及所用材料改变时进行。
10试验方法
发电机的试验方法按GB/T10760.2的规定。11标志，包装及保用期
11.1铭牌材料及铭牌上数据的刻划方法应保证其字迹在发电机整个使用时期内不易磨灭。11.2铭牌应固定在发电机机座明显位置，应标明的项目如下制造厂名：
发电机名称；
发电机型号：
外壳防护等级；
额定转速（r/min）
额定功率(kW)；
额定电压（V)：
-绝缘等级；
一接线方法；
一出品年月和出品编号：
一质量（kg）；
标准编号。
GB/T10760.1—2003
11.3发电机定子绕组的出线端应有相应标志（Ui，V.，W，，U，V2，W，），并应保证其字迹在发电机整个使用时期内不易磨灭。
11.4发电机的轴伸应加防锈及保护措施。凸缘式发电机应在凸缘的加工面上加防锈及保护措施。11.5发电机的使用维护说明书（同用户同一型式的一批发电机至少供应一份），及产品合格证随同每台发电机供给用户。
11.6发电机的包装应能保证在正常的储运条件下自发货之日起一年时间内不致因包装不善而导致受潮与损坏。
11.7包装箱外壁的文字和标志应清楚整齐，内容如下：一发货站及制造厂名称，
一收货站及收货单位名称；
-发电机型号及出品编号；
-发电机的质量及连同包装箱的质量；包装箱尺寸；
在包装箱外的适当位置应标有“小心轻放”、“防湿”等字样，其图形应符合GB/T191的规定。12使用维护说明书、保用期
12.1发电机使用维护说明书
12.1.1发电机使用维护说明书的目的是提供正确使用和维护发电机的必需说明。12.1.2发电机使用维护说明书的格式按GB/T9969.1的规定。12.1.3发电机使用维护说明书应包括下列内容：制造厂；
名称、型号，
发电机描述；
一发电机安装尺寸；
一发电机技术数据；
一发电机接线及安装原理图：
一发电机安装要求；
一发电机使用维护要求。
12.2保用期
在用户按照使用维护说明书的规定，正确地使用与存放发电机的情况下，制造厂应保证发电机在使用一年内，但自制造厂起运的日期不超过二年的时间内能良好地运行。如在此规定的时间内发电机因制造质量不良而发生损坏或不能正常工作时，制造厂应无偿地为用户修理或更换发电机。GB/T10760.1-2003
