【国家标准(GB)】 船用对焊钢法兰(四进位)

UDC 821.643.4 : 629. 4

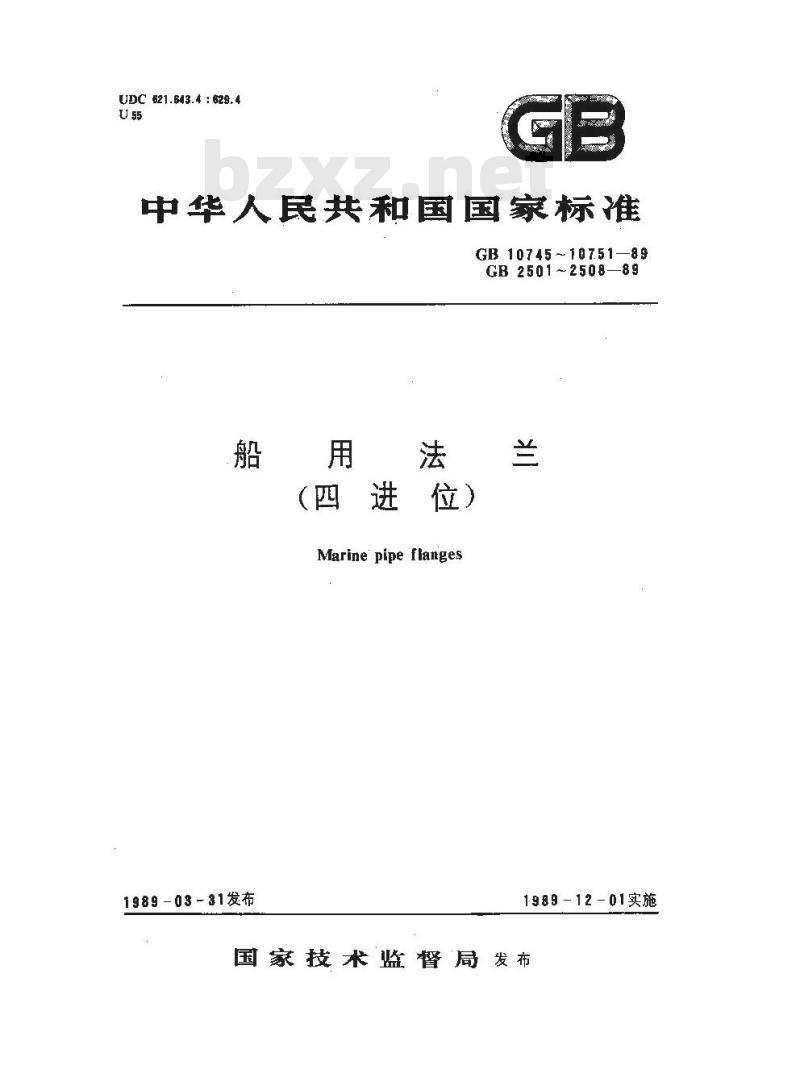

中华人民共和国国家标准
GB10745107.51—89
GB25012508—89
月法兰
(四进　位)　
Marine pipe flanges
1989-03-31发布
1989-12-01实施
国家技术监督局发布

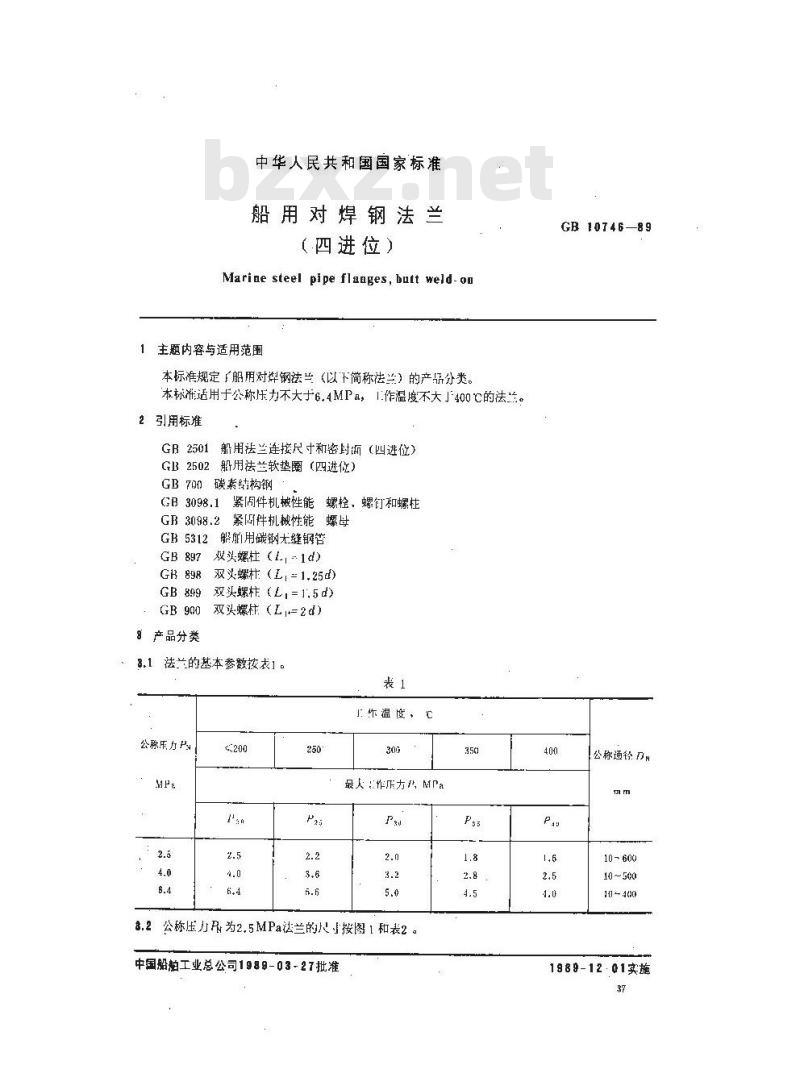

中华人民共和国国家标准
船用对焊钢法兰
（四进位）
Marine steel pipeflages,buttweld.on1主题内容与适用范围
本标准规定「船用对弹钢法兰（以下简称法兰）的产品分类。本标准适用于公称压力不大于6.4MPa，1作温度不大」400C的法益。2引用标准
GB2501船用法兰连接尺寸和密封面（四进位）GB2502船用法兰软垫圈（四进位）GB 700
碳素续构钢
GB 3098.1
GB 3098.2
紧闹件机械性能螺轻，螺钉和螺柱紧件机械性能螺母
船舶用碳钢缝钢普
GB 5312
双头螺杜柱（1\1d)）
GB 897
GB 898
双头螺柱（L,=1.25d）
双头螺柱（L,=1.5 d)
GB 899
双头螺柱（L=2d）
GB 900
8产品分类
8.1法兰的基本参数按表1。
1作温度、C
公称乐力
最人：作压方片MPa

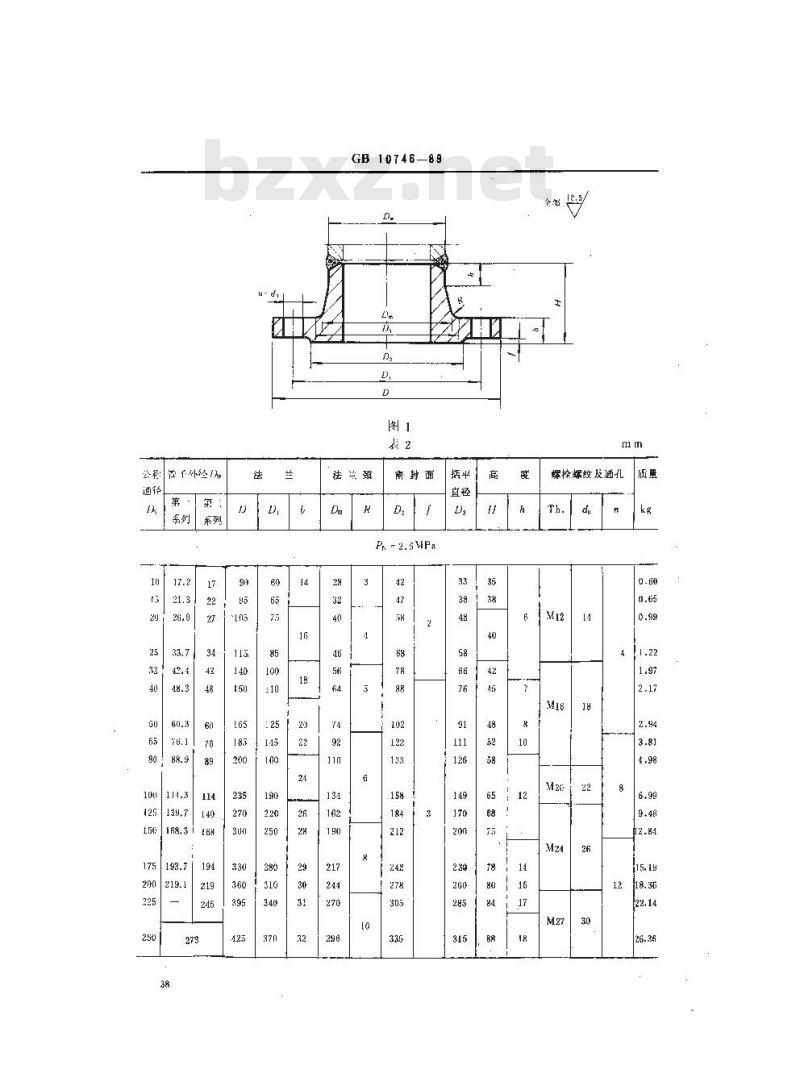

8.2公称压力R为2.5MPa法兰的尺按图1和表2。中国船舶工业总公司1989-03-27批准350
GB 1074689
公称通径DN
10-600
10 ~ 500
11--400
1989-12-01实施
适外经
公程：
GB 10746-89
祛兰颈
Ph - 2.s MPa
螺拎爆纹及通孔
公称你曾了外径D
600610
GB 10146-89

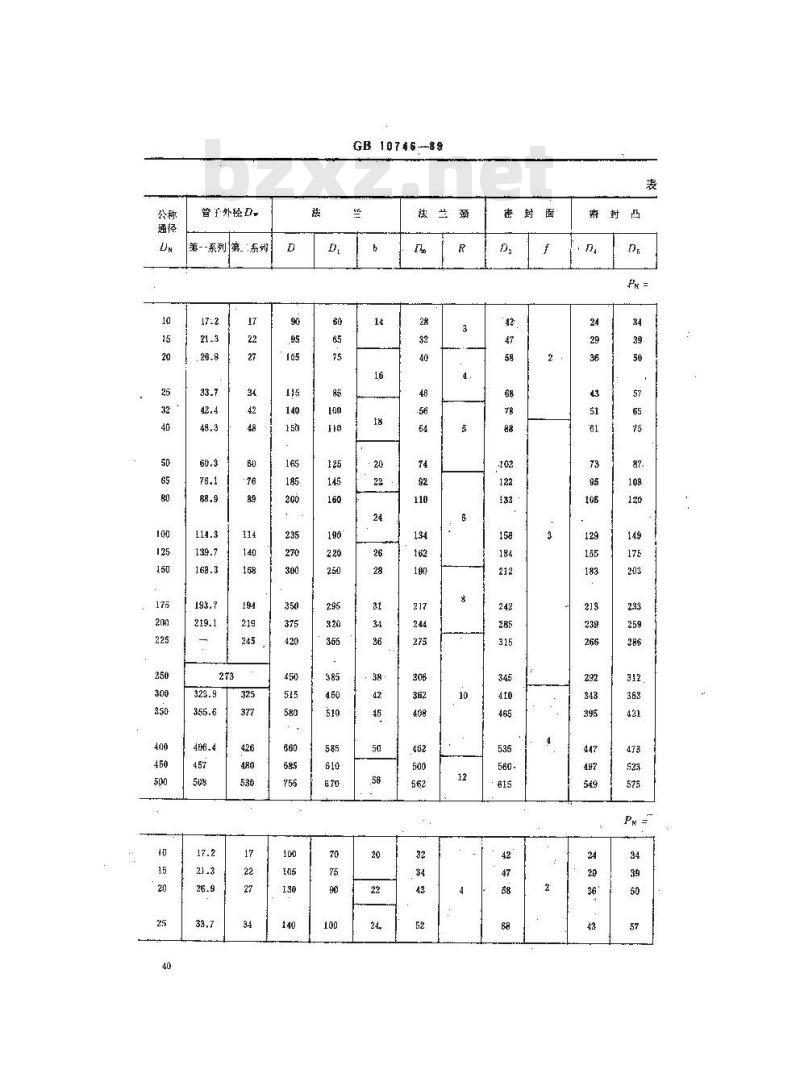

续表2
法兰额
密封面
螺检纹及通孔

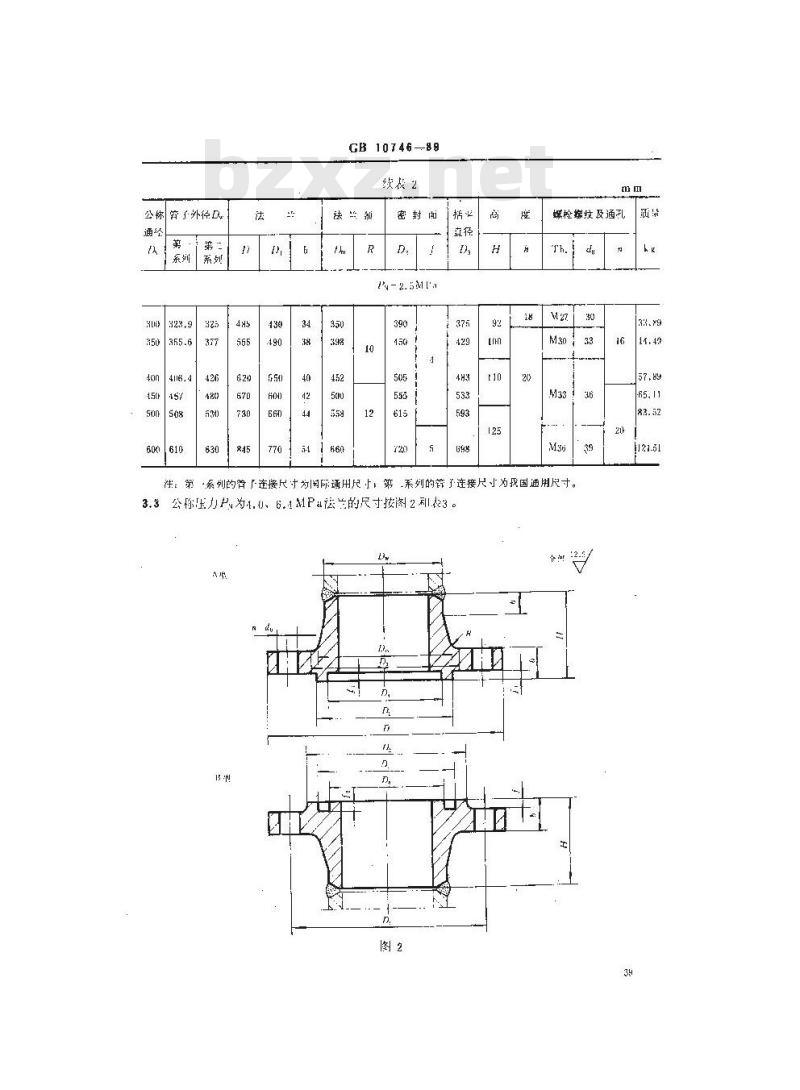

注：第“系列的管「连接尺计为间际通用尺：第系列的管了连接尺寸为我国通用尺寸。3.3公称压力为4.U、6.1MPu法的尺寸按阁2利表3。A
57, 89
管于外徐D.
第--系列第系列
GB10746--89
美封面
封引面
括平直径
GB 10746--89
螺栓螺蚊皮通孔
质尴，kg
管了外径
范·系列我系列
GB 10746—89
注，第系列的管「连接尺润际通用尺寸，第系列的普了连接尺寸为我润通用只寸。3、表标记示例
3.4.1公称压力为2.5MPa，公称通径为150mm的船用对焊钢法兰法兰25150GB10746—89
3.4.2公称压×4.0MPa，公称通径为50m的船用对炽凸密封钢法兰法兰A40050GR10746—89
公称压力>6.4MPa，公称径为50mm的船用对焊凹密封i钢法兰3.4.3
法\B64050GB 10746—89
4技术要求
4.1法兰、螺栓、双头螺柱和螺母的材料按表。42www.bzxz.net
GB 10746~-89
括平直经
螺控螺纹皮逆孔
质，kz
军件名称
双头蝶住
公称压力PN
4.0、6.4
GB 10746--89
牌号或性能等级
Q235-A
1级或占级
称准号
GB 700—88
GB-3098.1—82
GB 3098.2—82
4.2在.工作温度超过300C时，法兰使用的双头螺栏按GB897、GB898、GB899，GB900，其中部直径按螺纹内径车削。
4.3无缝钢管按GB5312。
焊条的机械性能，不得低强度较低的被焊接零件（法兰或管子）的机械性能的下限。4
法兰的表面应光滑，不得有降低强度和影密封性的缺陷。4.5
4.6法兰的端面应与其轴线垂直，偏差不得大于30。4.7法兰内径利焊缝处外径应等于管了的实际内外径。内径的允许偏差：当管子外径D219mm时，为-0.5mm，当D>219mm时，为-【mm。4.8法兰厚度允许的负偏差为0.5mm。4.9法兰使用的软垫圈按GH 2502。4.10法兰的连接尺寸和密封面按GB2501。5检验规则
5.1法兰由制造」技术检验部门验收，并出具合格证书。5.2验收时的检查内容包括材质证书、尺寸和外观。6标志、包装
6.1法兰的外圆杜面上，应打山下列标志！。制造广商标；
b。 本标准规定的规格利1标准号1生产批号，
d。检查合格印章。
6.2法兰加工表面包装前应涂工业凡士林。44
附加说明：
GB 10746—B9
本标准由中国船舶工业总公司六〇三所提出。本标准由中华造般」口。
本标准由中华造船厂负责起草。本标准土要起草人俞伟海、孙镜明、吴绍曾。本标准由统一施工图样提供。
