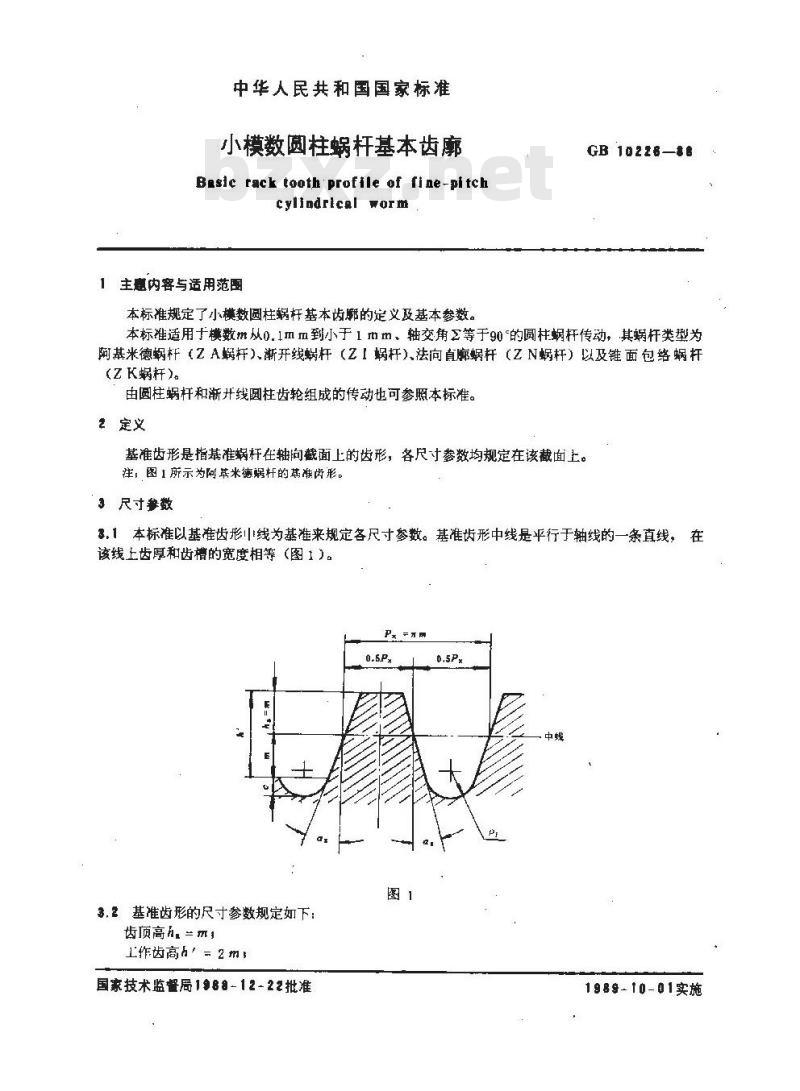

中华人民共和国国家标准
小模数圆柱蜗杆基本齿廓
Basic rack tooth profile of fine-pitchcylindrical worm
主题内客与适用范图
本标准规定了小模数圆柱蜗杆基本齿的定义及基本参数。GB 10226—6
本标准适用于模数m从0.1mm到小于1mm、轴交角Z等于90的圆柱蜗杆传动，其蜗杆类型为阿基米德蜗杆（ZA蜗杆）、渐开线蜗杆（Z『蜗杆）法向直廓蜗杆（ZN蜗杆）以及锥面包络蜗杆(ZK蜗杆）
由圆柱蜗杆和渐开线柱齿轮组成的传动也可参照本标准。2定义
基准齿形是指基准蜗杆在轴向截面上的齿形，各尺寸奏数均规定在该截面上。注，图1所示为阿革米德竭杆的基准齿形。3尺寸参数www.bzxz.net
3.1本标准以基准齿形线为基准来规定各尺寸参数。基准齿形中线是平行于轴线的一条直线，在该线上齿厚和齿槽的宽度相等（图1）。3.2基准齿形的尺寸参数规定如下：齿顶高h，=，
工作齿高，=2m，
国家技术监督局1988-12-22批准图1
1989-10-01实施

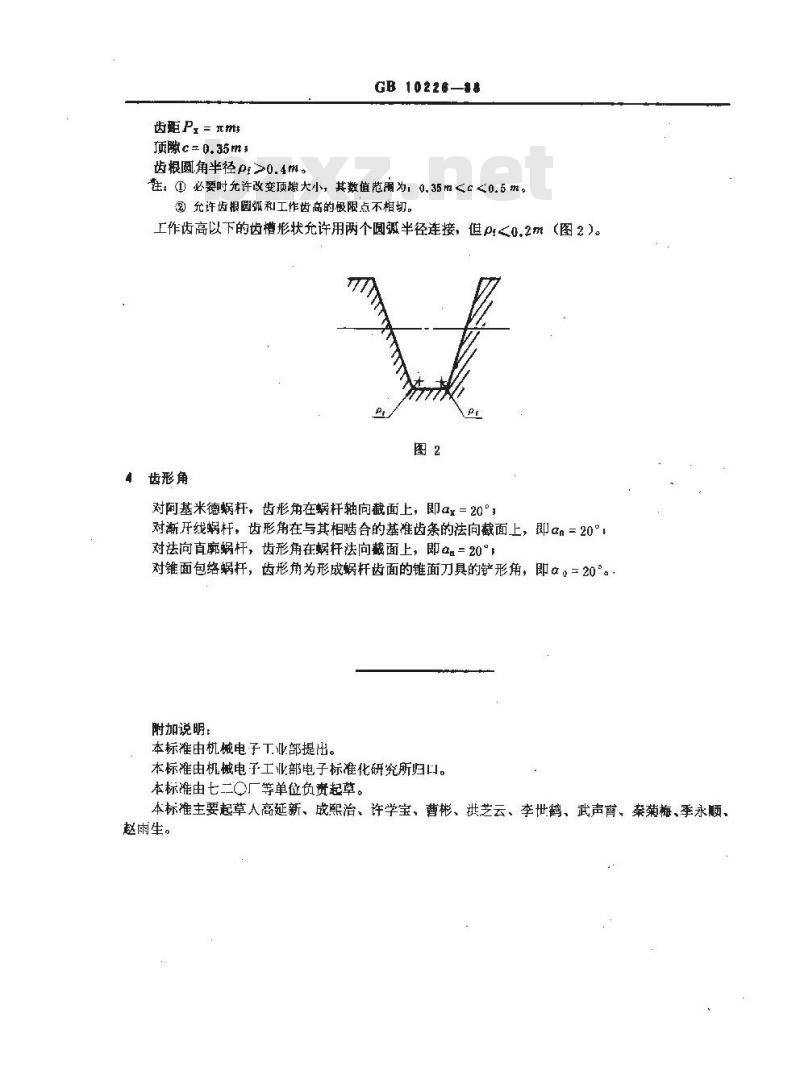

齿距P，=元m
项c=0.35ms
GB 10226—$8
齿根圆角半径p:>0.4m。
往；①必要时允许改变顶隙大小，其数值范病为，0.35 m齿形角
对阿基米德蜗杆，齿形角在蜗杆轴向截面上，即α×=20°对渐开线蜗杆，齿形角在与其相啮合的基准齿条的法向截面上，即αn=20°，对法向直廓蜗杆，齿形角在蜗杆法向截面上，即α=20；对锥面包络蜗杆，齿形角为形成蜗杆齿面的锥面刀具的铲形角，即。=20°。附加说明：
本标准由机械电子T业部提出。
本标准由机械电子工业部电子标准化研究所归口。本标准由七二○厂等单位负资起草。本标准主要起草人高延新、成熙治、许学宝、曹彬、洪芝云、李世鹤、武声宵、案菊梅、季永顺、赵雨生。
