【国家标准(GB)】 小模数锥齿轮基本齿廓

中华人民共和国国家标准
小模数锥齿轮基本齿廊wwW.bzxz.Net
Basic rack tooth proflle of
fine-pitch bevel gears
1. 主题内容与适用范围
本标准规定了小模数齿轮基本齿感的定义及基本参数。本标准适用于中点模数mm<1 mm的直齿锥齿轮。2定义
GB10224—88
小模数直齿锥齿轮的基本齿廊是指在锥齿轮齿宽中点的当虽阅柱齿轮的基本齿痴。事参数

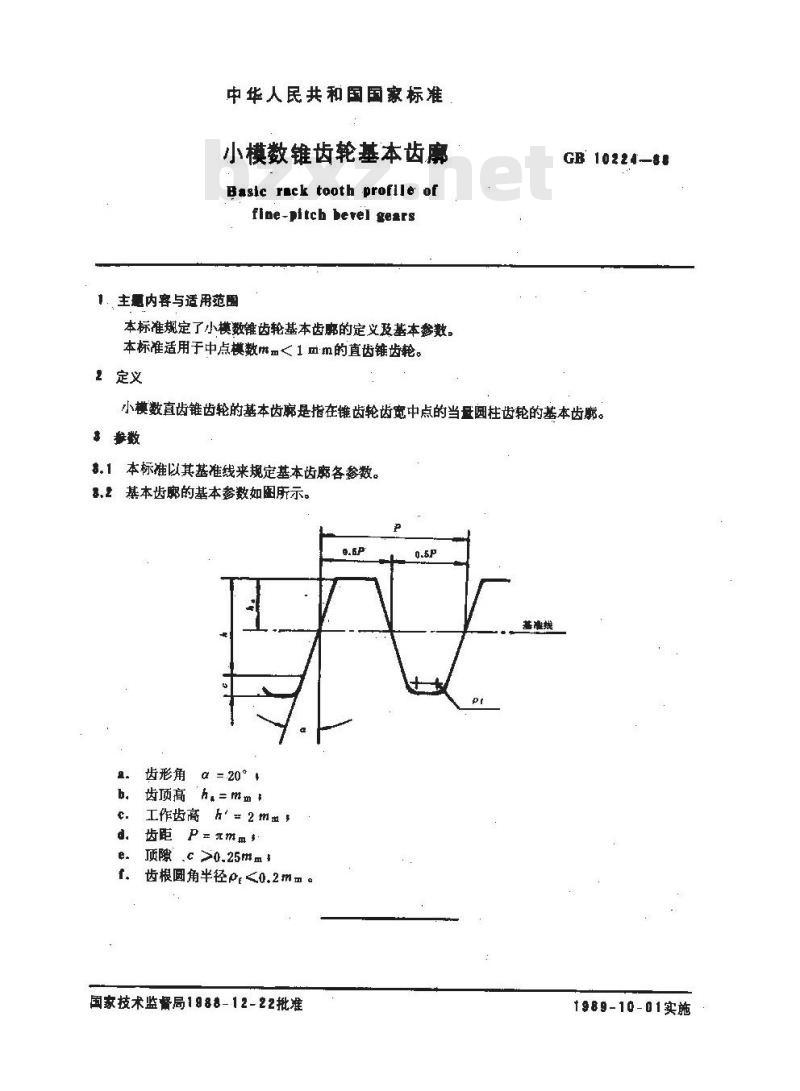

.1本标准以其基准线来规定基本齿廊各参数。8,2基本齿廊的基本参数如图所示。0.5:
齿形角
α = 20° *
齿顶高“ha=mm+
工作齿高h=2m
齿距 P=元mm$
顶隙c≥0.25mml
齿根圆角半径<0.2m
国家技术监督局1988-12-22批准1989-10-01实施

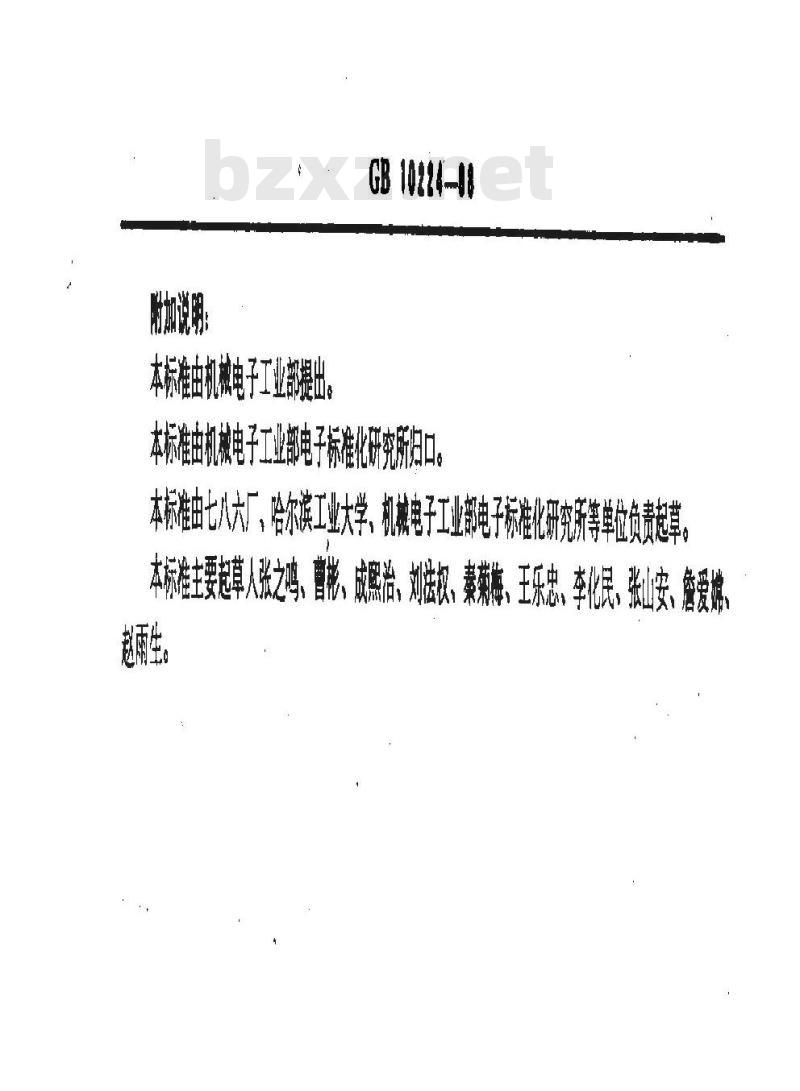

时加说期
本标准由机橡电子工业部提出
GB 10224-18
本标准由机械电子工业部电子标准化研究所归口本标准由七八六厂、哈尔滨工业大学、机械电子工业部电子标准化研究所等单位负责起草本标准主要起草人张之鸣、曹彬、成照治、刘法权、秦菊梅、王乐忠、李化民、张山安、磨爱娣赵雨生
