【国家标准(GB)】 通信用单模光纤系列 第2部分：截止波长位移单模光纤特性

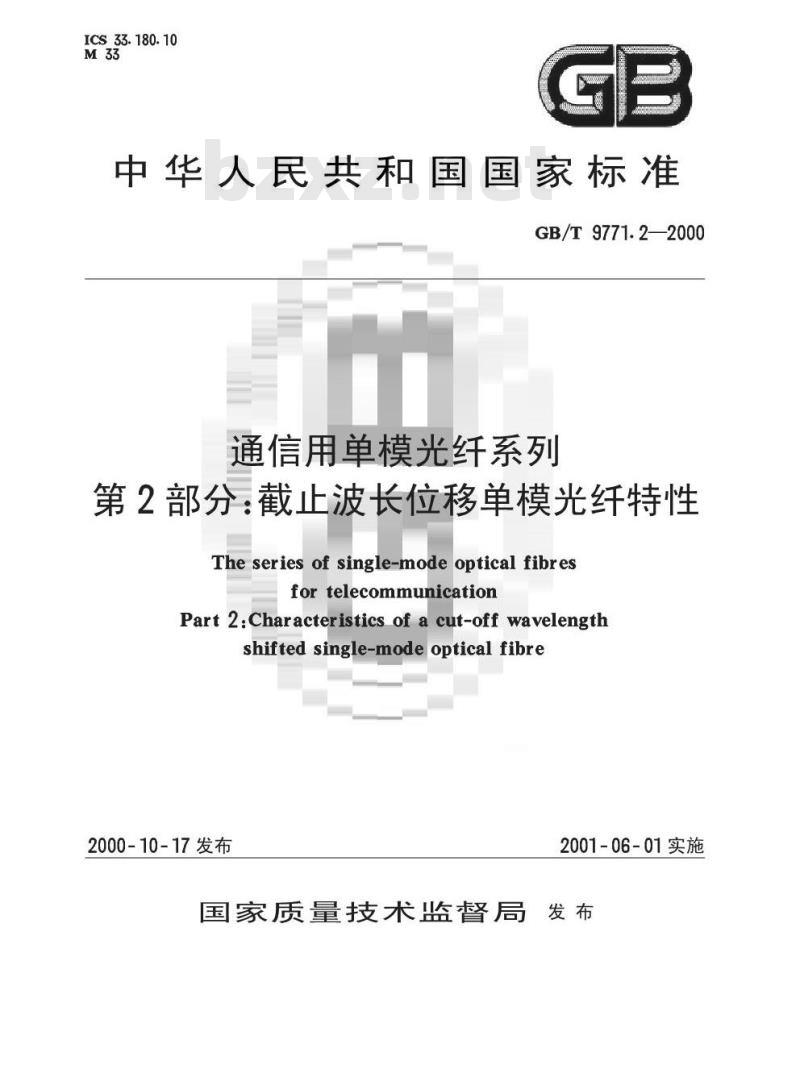

ICS 33.180.10
中华人民共和国国家标准
GB/T9771.2—2000
通信用单模光纤系列
第2部分：截止波长位移单模光纤特性Theseries of single-modeoptical fibresfortelecommunication
Part 2:Characteristics of a cut-off wavelengthshifted single-modeoptical fibre2000-10-17发布
2001-06-01实施
国家质量技术监督局wwW.bzxz.Net
GB/T9771.2—2000

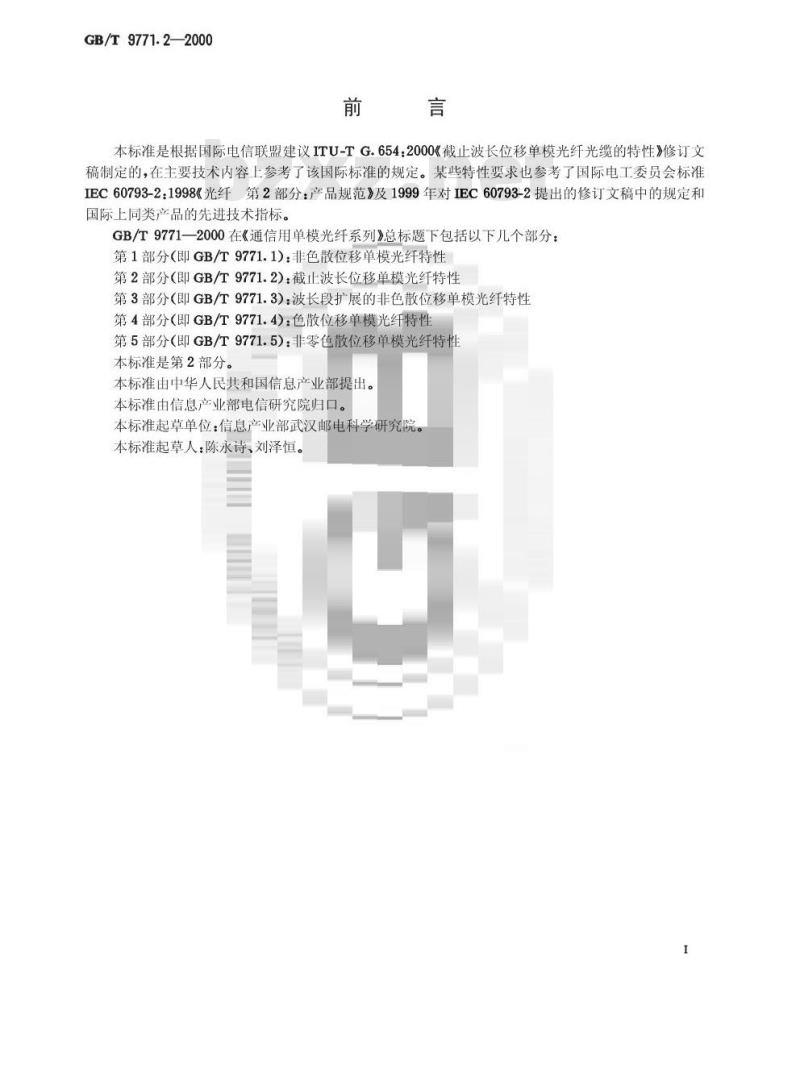

本标准是根据国际电信联盟建议ITU-TG.654：2000《截止波长位移单模光纤光缆的特性》修订文稿制定的，在主要技术内容上参考了该国际标准的规定。某些特性要求也参考了国际电工委员会标准IEC60793-2：1998《光纤第2部分：产品规范》及1999年对IEC60793-2提出的修订文稿中的规定和国际上同类产品的先进技术指标。GB/T9771一2000在《通信用单模光纤系列》总标题下包括以下几个部分：第1部分（即GB/T9771.1)：非色散位移单模光纤特性第2部分（即GB/T9771.2)：截止波长位移单模光纤特性第3部分（即GB/T9771.3）：波长段扩展的非色散位移单模光纤特性第4部分（即GB/T9771.4)：色散位移单模光纤特性第5部分（即GB/T9771.5)：非零色散位移单模光纤特性本标准是第2部分。
本标准由中华人民共和国信息产业部提出。本标准由信息产业部电信研究院归口。本标准起草单位：信息产业部武汉邮电科学研究院。本标准起草人：陈永诗、刘泽恒。I

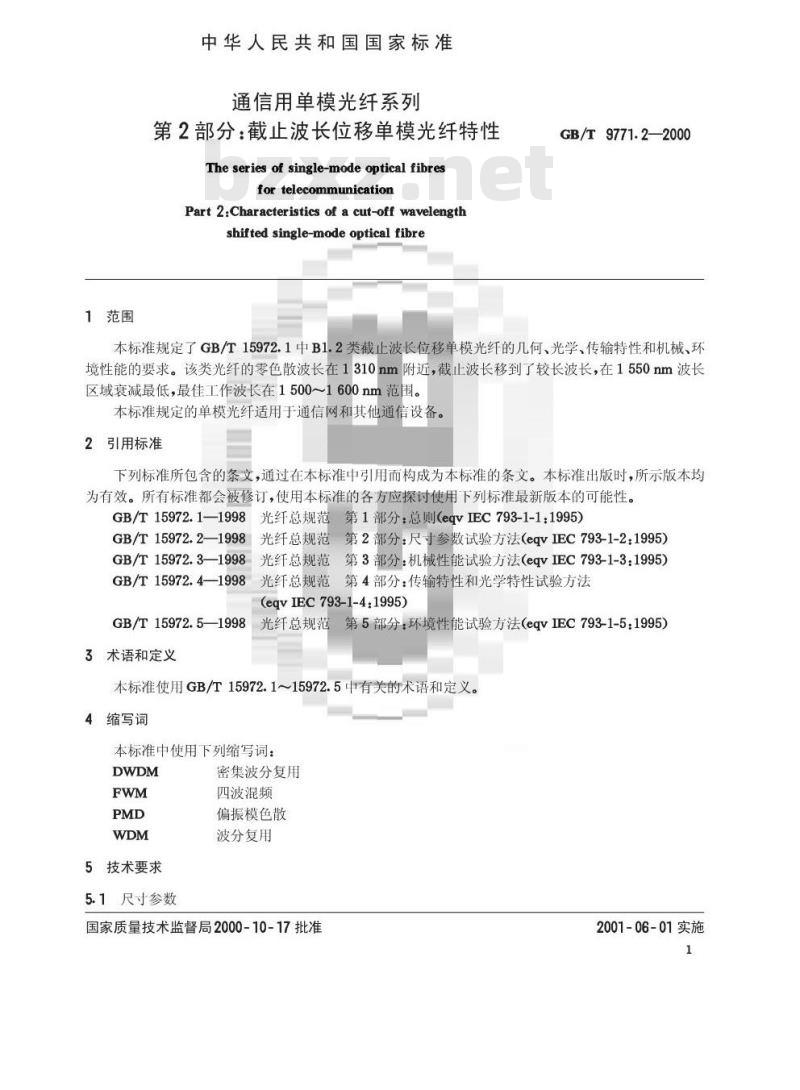

1范围
中华人民共和国国家标准
通信用单模光纤系列
第2部分：截止波长位移单模光纤特性The series of single-mode optical fibresfortelecommunication
Part 2:Characteristics of a cut-off wavelengthshifted single-mode optical fibreGB/T 9771.2—2000
本标准规定了GB/T15972.1中B1.2类截止波长位移单模光纤的几何、光学、传输特性和机械、环境性能的要求。该类光纤的零色散波长在1310nm附近，截止波长移到了较长波长，在1550nm波长区域衰减最低，最佳工作波长在1500~1600nm范围。本标准规定的单模光纤适用于通信网和其他通信设备。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T15972.1—1998光纤总规范第1部分：总则(eqvIEC793-1-1：1995)GB/T15972.2--1998光纤总规范
第2部分：尺寸参数试验方法（eqvIEC793-1-2：1995）GB/T15972.3—1998
光纤总规范第3部分：机械性能试验方法(eqvIEC793-1-3：1995)GB/T15972.4—1998光纤总规范第4部分：传输特性和光学特性试验方法(eqvIEC793-1-4：1995)
GB/T15972.5—1998光纤总规范
第5部分：环境性能试验方法（eqvIEC793-1-5：1995)3术语和定义
本标准使用GB/T15972.1~15972.5中有关的术语和定义。4缩写词
本标准中使用下列缩写词：
5技术要求
5.1尺寸参数
密集波分复用
四波混频
偏振模色散
波分复用
国家质量技术监督局2000-10-17批准2001-06-01实施
GB/T9771.2—2000

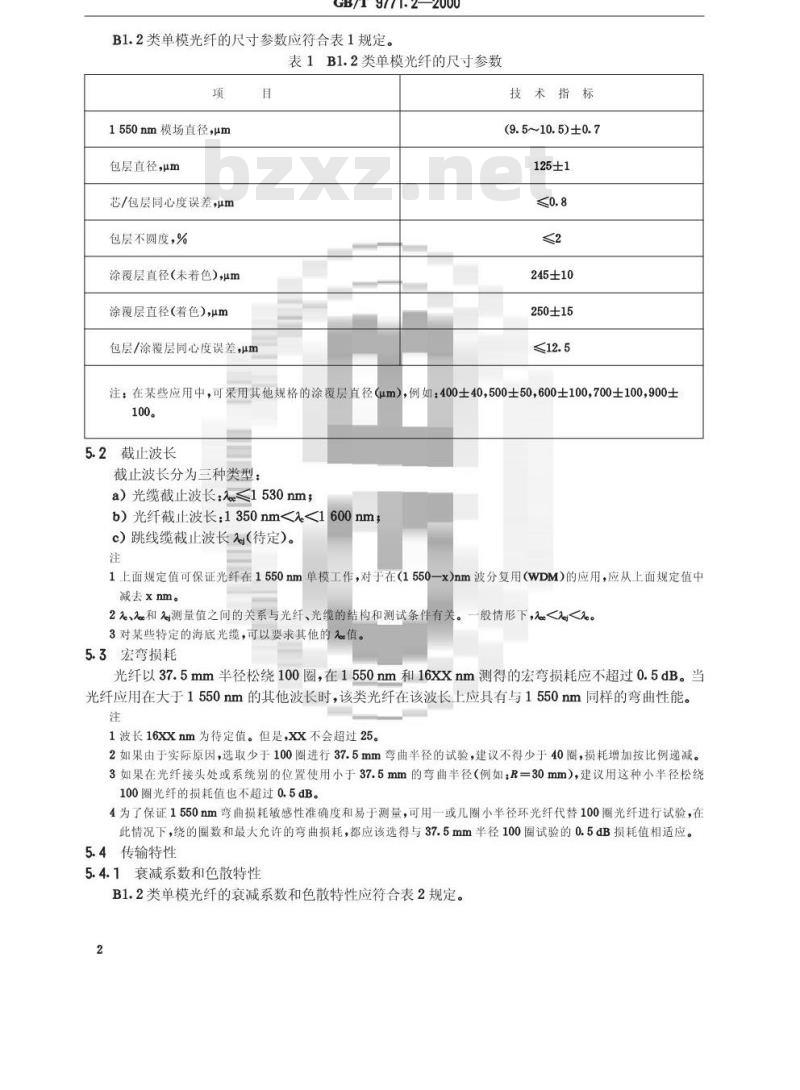

B1.2类单模光纤的尺寸参数应符合表1规定。表1B1.2类单模光纤的尺寸参数
1550nm模场直径，um
包层直径，μm
芯/包层同心度误差，μm
包层不圆度，%
涂覆层直径(未着色）)，μm
涂覆层直径（着色）,μm
包层/涂覆层同心度误差，um
技术指标
(9.5~10.5)±0.7
125±1
245±10
250±15
注：在某些应用中，可采用其他规格的涂覆层直径（μm），例如：400士40，500士50，600士100，700士100，900士100。
5.2截止波长
截止波长分为三种类型
a）光缆截止波长：<1530nm，
b）光纤截止波长：1350nm<<1600nmc）跳线缆截止波长（待定）。
1上面规定值可保证光纤在1550nm单模工作，对于在（1550一x）nm波分复用（WDM）的应用，应从上面规定值中减去xnm。
2、和测量值之间的关系与光纤、光缆的结构和测试条件有关。—般情形下，<<。3对某些特定的海底光缆，可以要求其他的Ae值。5.3宏弯损耗
光纤以37.5mm半径松绕100圈，在1550nm和16XXnm测得的宏弯损耗应不超过0.5dB。当光纤应用在大于1550nm的其他波长时，该类光纤在该波长上应具有与1550nm同样的弯曲性能。注
1波长16XXnm为待定值。但是，XX不会超过25。2如果由于实际原因，选取少于100圈进行37.5mm弯曲半径的试验，建议不得少于40圈，损耗增加按比例递减。3如果在光纤接头处或系统别的位置使用小于37.5mm的弯曲半径（例如：R一30mm），建议用这种小半径松绕100圈光纤的损耗值也不超过0.5dB。4为了保证1550nm弯曲损耗敏感性准确度和易于测量，可用一或几圈小半径环光纤代替100圈光纤进行试验，在此情况下，绕的圈数和最大允许的弯曲损耗，都应该选得与37.5mm半径100圈试验的0.5dB损耗值相适应。5.4传输特性
5.4.1衰减系数和色散特性
B1.2类单模光纤的衰减系数和色散特性应符合表2规定。2
GB/T9771.2—2000

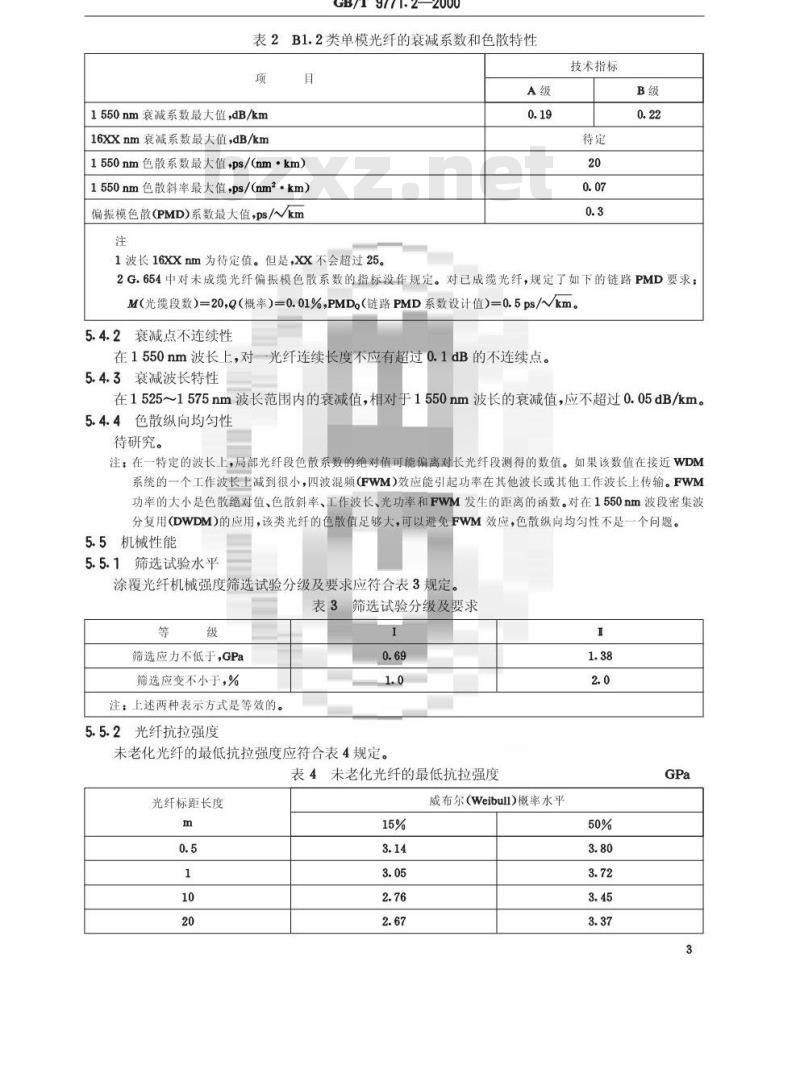

表2B1.2类单模光纤的衰减系数和色散特性项
1550nm衰减系数最大值，dB/km
16XXnm衰减系数最大值，dB/km
1550nm色散系数最大值，ps/（nm·km）1550nm色散斜率最大值，ps/（nm2·km）偏振模色散(PMD)系数最大值，ps/Vkm注
1波长16XXnm为待定值。但是，XX不会超过25。技术指标
2G.654中对未成缆光纤偏振模色散系数的指标没作规定。对已成缆光纤，规定了如下的链路PMD要求：M（光缆段数）=20,Q（概率）=0.01%，PMD（链路PMD系数设计值）=0.5ps/Vkm。5.4.2衰减点不连续性
在1550nm波长上，对光纤连续长度不应有超过0.1dB的不连续点。5.4.3衰减波长特性
在1525～1575nm波长范围内的衰减值，相对于1550nm波长的衰减值，应不超过0.05dB/km。5.4.4色散纵向均匀性
待研究。
注；在一特定的波长上，局部光纤段色散系数的绝对值可能偏离对长光纤段测得的数值。如果该数值在接近WDM系统的一个工作波长上减到很小，四波混频（FWM）效应能引起功率在其他波长或其他工作波长上传输。FWM功率的大小是色散绝对值、色散斜率、工作波长、光功率和FWM发生的距离的函数。对在1550nm波段密集波分复用（DWDM)的应用，该类光纤的色散值足够大，可以避免FWM效应，色散纵向均匀性不是一个问题。5.5机械性能
5.5.1筛选试验水平
涂覆光纤机械强度筛选试验分级及要求应符合表3规定，表3
筛选应力不低于，GPa
筛选应变不小于，%
注：上述两种表示方式是等效的。5.5.2光纤抗拉强度
筛选试验分级及要求
未老化光纤的最低抗拉强度应符合表4规定表4未老化光纤的最低抗拉强度
光纤标距长度
威布尔(Weibull)概率水平
5.5.3光纤动态疲劳参数
光纤动态疲劳参数nd应不小于20。5.5.4光纤翘曲特性参数
光纤翘曲半径R应不小于4m。
5.5.5光纤涂覆层剥离力
GB/T9771.2—2000
剥除涂覆层所需的剥离力其峰值宜在1.3～8.9N范围之内。5.6环境性能
5.6.1衰减温度特性
在一60～十85℃范围内，在1550nm波长，涂覆光纤相对于室温允许的附加衰减应不大于0.05dB/km。
5.6.2浸水性能
光纤试样在23℃士2℃温度下，浸泡在水中30天后，在1550nm波长允许的附加衰减应不大于0.05dB/km。
5.6.3湿热性能
光纤试样在温度为85℃士2℃和相对湿度不低于85%条件下，放置30天后，在1550nm波长允许的附加衰减应不大于0.05dB/km。5.6.4热老化性能
光纤试样在温度为85℃士2℃条件下，放置30天后，在1550nm波长允许的附加衰减应不大于0.05dB/km。
