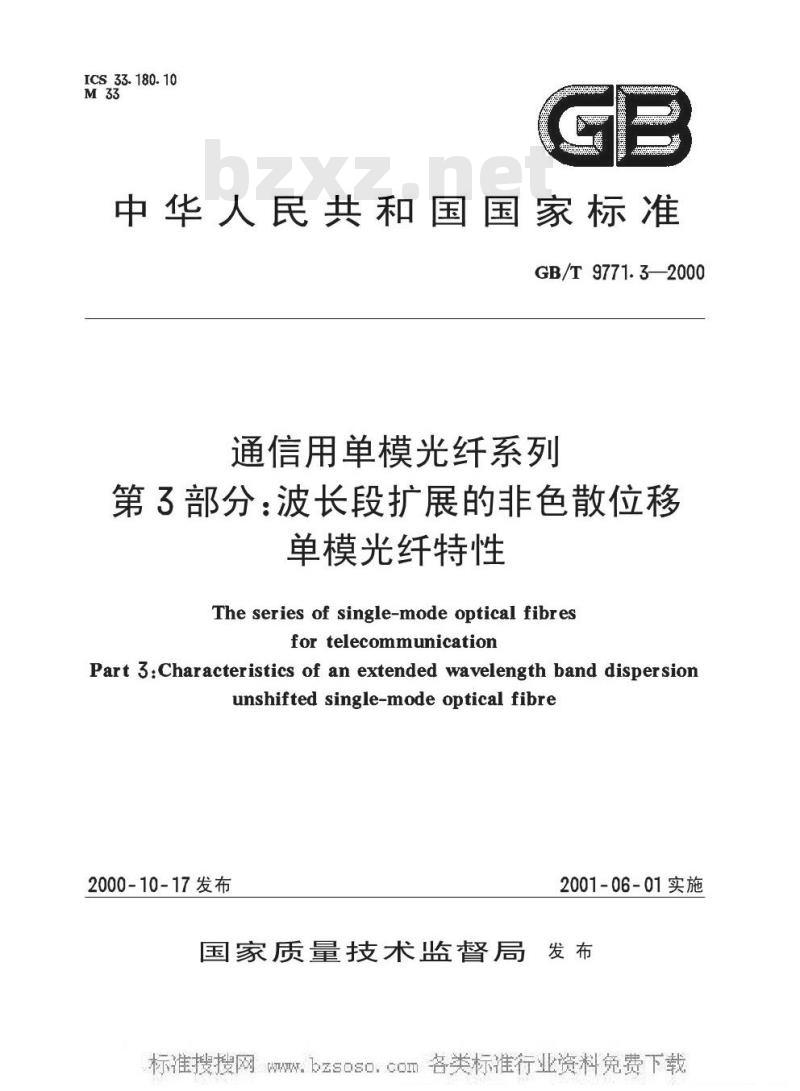

【国家标准(GB)】 通信用单模光纤系列 第3部分：波长段扩展的非色散位移单模光纤特性

ICS33.180.10
中华人民共和国国家标准
GB/T 9771.3—2000
通信用单模光纤系列
第3部分：波长段扩展的非色散位移单模光纤特性
The series of single-mode optical fibresfortelecommunication
Part 3:Characteristics of an extended wavelength band dispersionunshifted single-mode optical fibre2000-10-17发布
2001-06-01实施
国家质量技术监督局发布
W.bzsoso.coDGB/T9771.3—2000
本标准是根据国际电信联盟建议ITU-TG.652：2000《单模光纤光缆的特性》修订文稿中G.652C类光纤制定的，在主要技术内容上参考了该国际标准的规定。某些特性要求也参考了国际电工委员会标准EC60793-2：1998《光纤第2部分：产品规范》及1999年对IEC60793-2提出的修订文稿中的规定和国际上同类产品的先进技术指标。GB/T9771一2000在《通信用单模光纤系列》总标题下包括以下几个部分：第1部分（即GB/T9771.1)：非色散位移单模光纤特性第2部分（即GB/T9771.2）：截止波长位移单模光纤特性第3部分（即GB/T9771.3)：波长段扩展的非色散位移单模光纤特性第4部分（即GB/T9771.4)：色散位移单模光纤特性第5部分（即GB/T9771.5)：非零色散位移单模光纤特性本标准是第3部分。
本标准由中华大民共和国信息产业部提出。本标准由信息产业部电信研究院归口。本标准起草单位：信息产业部武汉邮电科学研究院。本标准起草人：陈永诗、刘泽恒。W.c
w。iZW.nhei
.bzsoso.coI中华人民共和国国家标准

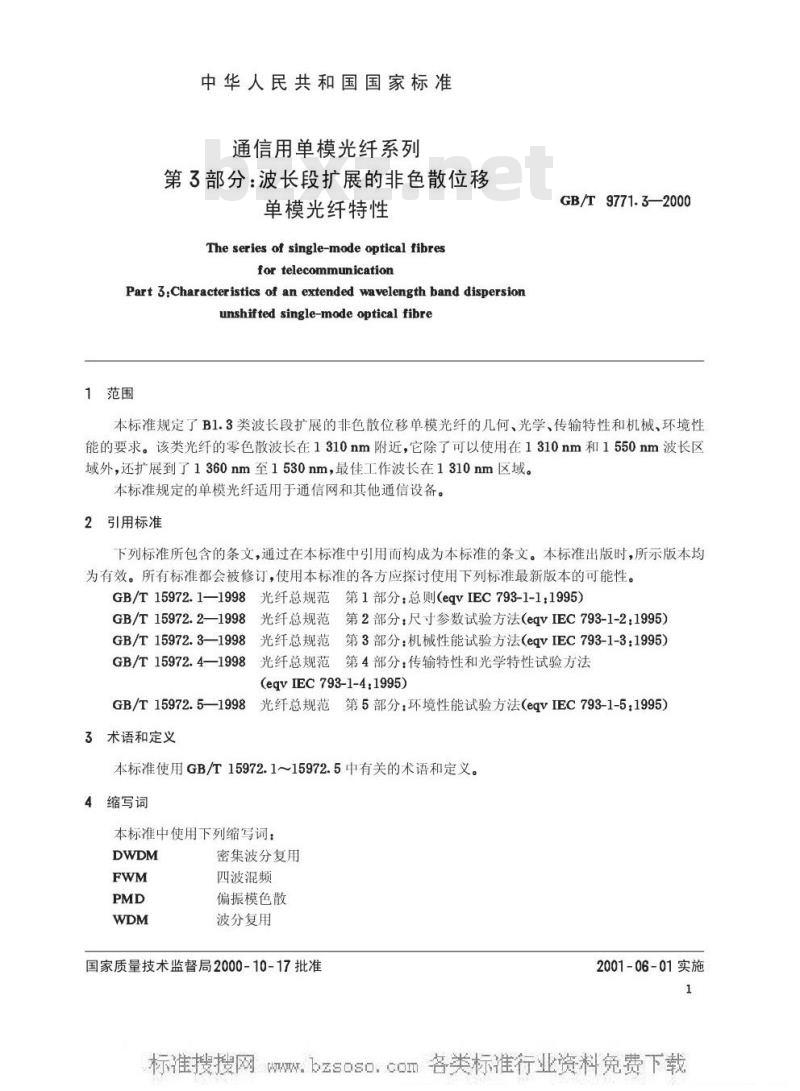

通信用单模光纤系列
第3部分：波长段扩展的非色散位移单模光纤特性
The series of single-mode optical fibresfor telecommunication
Part 3:Characteristics of an extended wavelength band dispersionunshiftedsingle-modeopticalfibre1范围
GB/T9771.3—2000
本标准规定了B1.3类波长段扩展的非色散位移单模光纤的几何、光学、传输特性和机械、环境性能的要求。该类光纤的零色散波长在1310nm附近，它除了可以使用在1310nm和1550nm波长区域外，还扩展到了1360nm至1530nm，最佳工作波长在1310nm区域。本标准规定的单模光纤适用于通信网和其他通信设备。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T15972.1—1998光纤总规范第1部分：总则（eqvIEC793-1-1：1995）GB/T15972.2—1998光纤总规范第2部分：尺寸参数试验方法（eqVIEC793-1-2：1995）3光纤总规范第3部分：机械性能试验方法(eqvIEC793-1-3：1995）GB/T15972.3—1998
GB/T15972.4—1998
3光纤总规范第4部分：传输特性和光学特性试验方法(eqvIEC793-1-4：1995）
GB/T15972.5—1998光纤总规范第5部分：环境性能试验方法（eqVIEC793-1-5：1995）3术语和定义
本标准使用GB/T15972.115972.5中有关的术语和定义。4缩写词
本标准中使用下列缩写词：
密集波分复用
四波混频
偏振模色散
波分复用
国家质量技术监督局2000-10-17批准2001-06-01实施

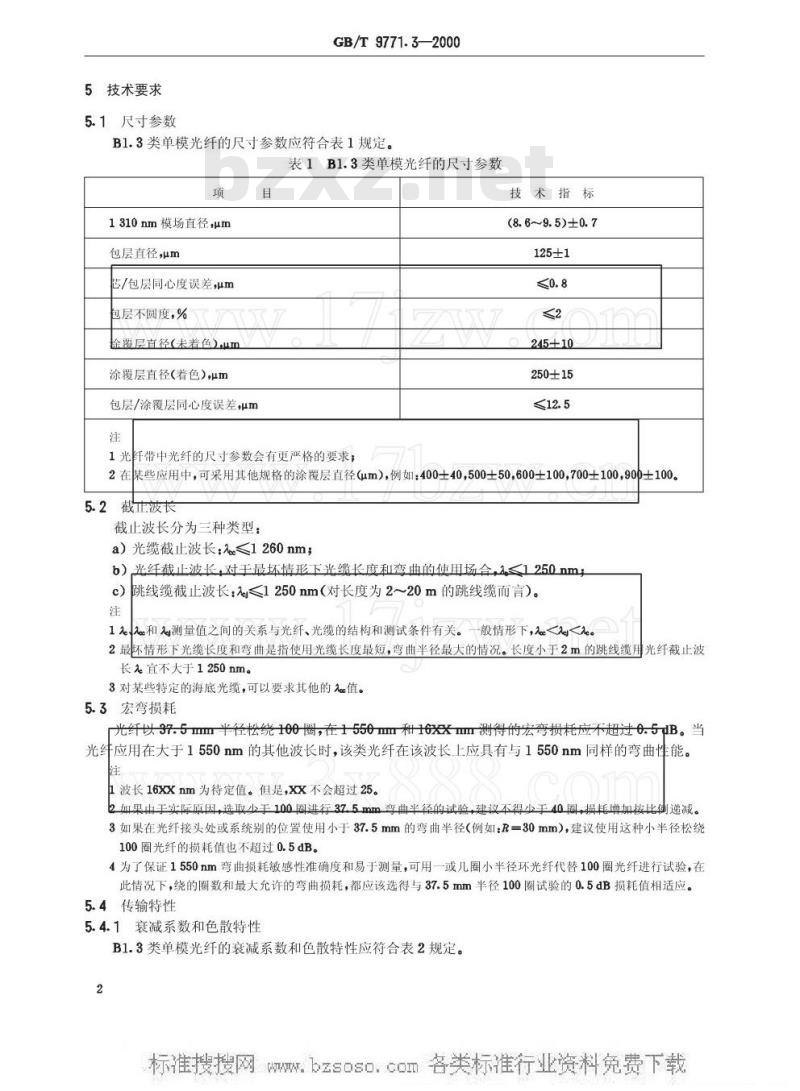

W5技术要求
5.1尺寸参数
GB/T9771.3—2000
B1.3类单模光纤的尺寸参数应符合表1规定。表1B1.3类单模光纤的尺寸参数
1310nm模场直径，μm
包层直径，um
芯/包层同心度误差um
包层不圆度，%
徐覆层直径（未着色）m
涂覆层直径（着色）,μm
包层/涂覆层同心度误差，m
1光纤带中光纤的尺寸参数会有更严格的要求；技术指标
(8.6~9.5)±0.7
125±1
245±10
250±15
2在某些应用中，可采用其他规格的涂覆层直径（μm），例如：400±40,500±50，600100,700±100,900±100。5.2
截止波长
截止波长分为三种类型：
a）光缆截止波长：<1260nm；
b）光纤裁止波长，对于最坏情形下光缆长度和弯曲的使用场合，4<1250.nmc）跳线缆截止波长：<1250nm（对长度为2～20m的跳线缆而言）。注
1和测量值之间的关系与光纤、光缆的结构和测试条件有关。—般情形下，<<2最环情形下光缆长度和弯曲是指使用光缆长度最短，弯曲半径最大的情况。长度小于2m的跳线缆用光纤截止波长宜不大于1250nm。
3对某些特定的海底光缆，可以要求其他的值。5.3宏弯损耗
光纤以37.5mm半径松绕100圈，在1550mm和16XXmm测得的宏弯损耗应不超过0.5dB。当光纤应用在大于1550nm的其他波长时，该类光纤在该波长上应具有与1550nm同样的弯曲性能。1波长16xxnm为待定值。但是，xx不会超过25。2如果中于实际原因，选取小手100圈进行37.5mm弯曲半径的试验，建议不得少手40圈，损耗增加按比例递减。3如果在光纤接头处或系统别的位置使用小于37.5mm的弯曲半径（例如：R=30mm），建议使用这种小半径松绕100圈光纤的损耗值也不超过0.5dB。4为了保证1550nm弯曲损耗敏感性准确度和易于测量，可用一或几圈小半径环光纤代替100圈光纤进行试验，在此情况下，绕的圈数和最大允许的弯曲损耗，都应该选得与37.5mm半径100圈试验的0.5dB损耗值相适应。5.4传输特性
5.4.1衰减系数和色散特性
B1.3类单模光纤的衰减系数和色散特性应符合表2规定。2
GB/T9771.3—2000

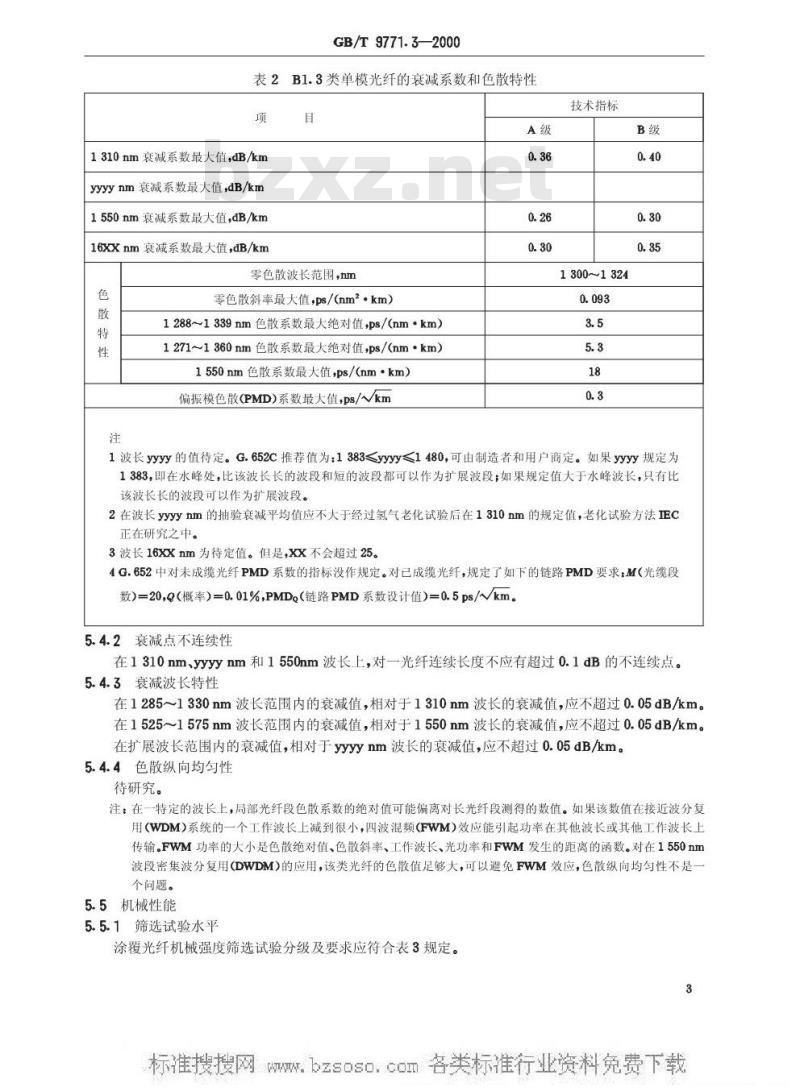

表2B1.3类单模光纤的衰减系数和色散特性项
1310nm衰减系数最大值，dB/km
yynm衰减系数最大值，dB/km
1550nm衰减系数最大值，dB/km
16XXnm衰减系数最大值，dB/km
零色散波长范围，nm
零色散斜率最大值，ps/(nm2·km）12881339nm色散系数最大绝对值，ps/（nm·km）1271~1360nm色散系数最大绝对值，ps/（nm?km）1550nm色散系数最大值，ps/（nm·km）偏振模色散(PMD)系数最大值，ps/Vkm技术指标
13001324
1波长yyyy的值待定。G.652C推荐值为：13833波长16XXnm为待定值。但是，xX不会超过25。4G.652中对未成缆光纤PMD系数的指标没作规定。对已成缆光纤，规定了如下的链路PMD要求：M（光缆段数）=20,Q（概率）=0.01%，PMD（链路PMD系数设计值）=0.5ps/Vkm。5.4.2衰减点不连续性
在1310nm、yyyynm和1550nm波长上，对一光纤连续长度不应有超过0.1dB的不连续点。5.4.3衰减波长特性
在1285~1330nm波长范围内的衰减值，相对于1310nm波长的衰减值，应不超过0.05dB/km。在1525～1575nm波长范围内的衰减值，相对于1550nm波长的衰减值，应不超过0.05dB/km。在扩展波长范围内的衰减值，相对于yyyynm波长的衰减值，应不超过0.05dB/km。5.4.4色散纵向均匀性
待研究。
注：在一特定的波长上，局部光纤段色散系数的绝对值可能偏离对长光纤段测得的数值。如果该数值在接近波分复用（WDM)系统的一个工作波长上减到很小，四波混频（FWM）效应能引起功率在其他波长或其他工作波长上传输。FWM功率的大小是色散绝对值、色散斜率、工作波长、光功率和FWM发生的距离的函数。对在1550nm波段密集波分复用(DWDM)的应用，该类光纤的色散值足够大，可以避免FWM效应，色散纵向均匀性不是一个问题。
5.5机械性能
5.5.1筛选试验水平
涂覆光纤机械强度筛选试验分级及要求应符合表3规定。3
W.bzsoso.coD等
筛选应力不低于，GPa
筛选应变不小于，%
注，上述两种表示方式是等效的。5.5.2光纤抗拉强度
GB/T9771.3—2000wwW.bzxz.Net
表3筛选试验分级及要求
未老化光纤的最低抗拉强度应符合表4规定，表4未老化光纤的最低抗拉强度
光纤标距长度
光纤动态疲劳参数
光纤动态疲劳参数na应不小于20。5.5.4
光纤翘曲特性参数
光纤翘曲半径R应不小于4m。
匕纤涂覆层剥离力
威布尔（Weibull)概率水平
剥除涂覆层所需的剥离力其峰值宜在1.3～8.9N范围之内。5.6环境性能
衰减温度特性
在十60～+85℃范围内，在1310nm和1550nm波长，涂覆光纤相对于室温允许的附加衰减应不大于0.05dB/km。
浸水性能
光狂试样在23℃±2℃温度下浸泡在水中30天后，在1310nm和1550nm波长允许的附加衰减应不大于0.05dB/km。
5.6.3湿热性能
光纤试样在温度为85℃土2℃和相对湿度不低于85%条件下，放置30天后，在1310nm和155Dnm波长允许的附加衰减应不大于0.05dB/km。5.64热老化性能
光纤试样在温度为85℃士2℃条件下，放置30天后，在1310nm和1550nm波长允许的附加衰减应不大于0.05dB/km。
bzSoO，co现
