【国家标准(GB)】 通信用单模光纤系列 第4部分：色散位移单模光纤特性

ICS 33.180.10

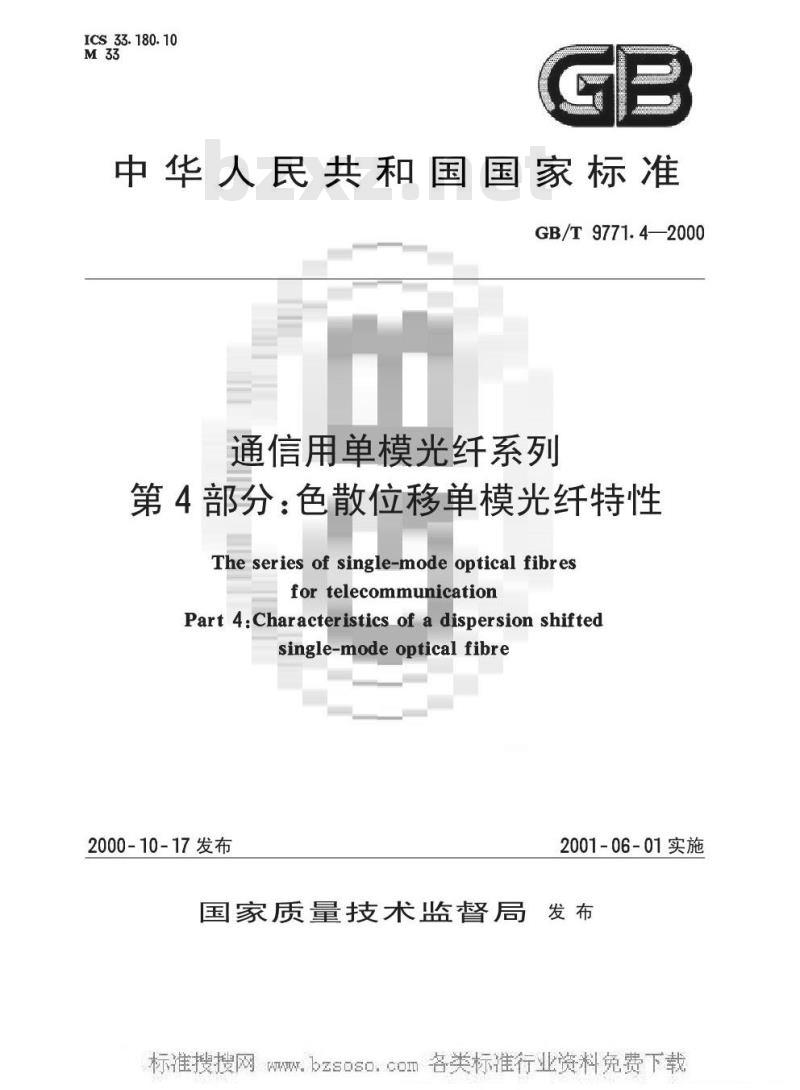

中华人民共和国国家标准　
GB/T9771.4—2000
通信用单模光纤系列
第4部分：色散位移单模光纤特性Theseries of single-modeoptical fibresfor telecommunication
Part 4:Characteristics of a dispersion shiftedsingle-mode optical fibre
2000-10-17发布
2001-06-01实施
国家质量技术监督局
W.bzsoso.cOIGB/T9771.4—2000
本标准是根据国际电信联盟建议ITU-TG.653：2000《色散位移单模光纤光缆的特性》修订文稿制定的，在主要技术内容上参考采用了该国际标准的规定。某些特性要求也参考了国际电工委员会标准IEC60793-2：1998《光纤第2部分：产品规范》及1999年对IEC60793-2提出的修订文稿中的规定和国际上同类产品的先进技术指标。GB/T9771一2000在《通信用单模光纤系列》总标题下包括以下几个部分：第1部分（即GB/T9771.1)：非色散位移单模光纤特性第2部分（即GB/T9771.2)：截止波长位移单模光纤特性第3部分（即GB/T9771.3）：波长段扩展的非色散位移单模光纤特性第4部分（即GB/T9771.4)：色散位移单模光纤特性第5部分（即GB/T9771.5）：非零色散位移单模光纤特性本标准是第4部分。
本标准的附录A是提示的附录。
本标准由中华人民共和国信息产业部提出。本标准由信息产业部电信研究院归口本标准起草单位：信息产业部武汉邮电科学研究院，本标准起草人：陈永诗、刘泽恒。I
Wbzsoso，cO1范围

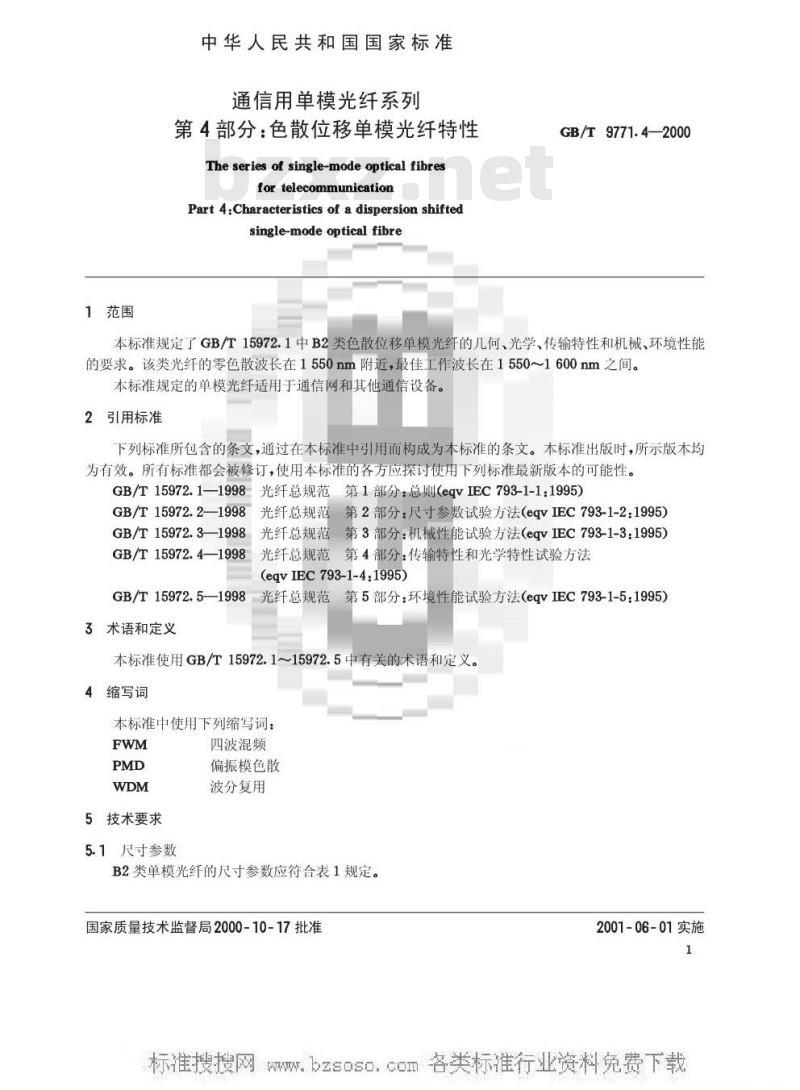

中华人民共和国国家标准
通信用单模光纤系列
第4部分：色散位移单模光纤特性The series of single-mode optical fibresfor telecommunication
Part 4:Characteristics of a dispersion shiftedsingle-modeoptical fibre
GB/T9771.4—2000
本标准规定了GB/T15972.1中B2类色散位移单模光纤的几何、光学、传输特性和机械、环境性能的要求。该类光纤的零色散波长在1550nm附近，最佳工作波长在15501600nm之间。本标准规定的单模光纤适用于通信网和其他通信设备。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T15972.1—1998光纤总规范第1部分：总则(eqvIEC793-1-1：1995)GB/T15972.2—1998光纤总规范第2部分：尺寸参数试验方法（eqvIEC793-1-2：1995）GB/T15972.3—1998光纤总规范第3部分：机械性能试验方法（eqvIEC793-1-3：1995)GB/T15972.4—1998光纤总规范第4部分：传输特性和光学特性试验方法(eqvIEC793-1-4:1995)
GB/T15972.5—1998光纤总规范第5部分：环境性能试验方法（eqvIEC793-1-5：1995)3术语和定义
本标准使用GB/T15972.1～15972.5中有关的术语和定义。4缩写词
本标准中使用下列缩写词：
5技术要求
5.1尺寸参数
四波混频
偏振模色散
波分复用
B2类单模光纤的尺寸参数应符合表1规定。国家质量技术监督局2000-10-17批准2001-06-01实施
W.bzsoso.cOI项
1550nm模场直径，um
包层直径，μm
模场同心度误差，um
包层不圆度，%
涂覆层直径（未着色），μm
徐覆层直径（着色），um
包层/涂覆层同心度误差，um
GB/T9771.4—2000
表1B2类单模光纤的尺寸参数
1光纤带中光纤的尺寸参数会有更严格的要求；技术指标
(7.8~8.5)±0.8
125±1
245±10Www.bzxZ.net
250±15
2在某些应用中，可采用其他规格的涂覆层直径（μm），例如：400士40，500士50，600±100700士100，900士100。5.2截止波长
截止波长分为三种类型：
a）出缆截止波长，21270nm
b）光纤截止波长：对于最坏情形下光缆长度和弯曲的使用场合，^<1250nm，c）跳线缆截止波长：g<1270nm（对长度为2~20m的跳线缆而言）注
1和为测量值之间的关系与光纤、光缆的结构和测试条件有关。股情形下，<。
2最环情形下光缆长度和弯曲是指使用光缆长度最短，弯曲半径最大的情况。长度小于2m的跳线缆用光纤截止波长入宜不大于1250nm。
3对某些特定的海底光缆，可以要求其他的值。5.3宏弯损耗
光纤以37.5mm半径松绕100圈，在1550nm测得的宏弯损耗应不超过0.2dB。当光纤应用在大于1550nm的其他波长时，该类光纤在该波长上应具有与1550nm同样的弯曲性能。注
1如果由于实际原因，选取少于100圈进行37.5mm弯曲半径的试验，建议不得少于40圈，损耗增加按比例递减。2如果在光纤接头处或系统别的位置使用小于37.5mm的弯曲半径（例如：R=30mm），建议使用这种小半径松绕100圈光纤的损耗值也不超过0.2dB。3为了保证1550nm弯曲损耗敏感性准确度和易于测量，可用一或几圈小半径环光纤代替100圈光纤进行试验，在此情况下，绕的圈数和最大元许的弯曲损耗，都应该选得与37.5mm半径100圈试验的0.2dB损耗值相适应。5.4传输特性
5.4.1衰减系数和色散特性
B2类单模光纤的衰减系数和色散特性应符合表2规定。2
Wbzsoso，cOGB/T9771.4—2000
表2B2类单模光纤的衰减系数和色散特性项
1550nm衰减系数最大值，dB/km
1310nm衰减系数最大值，dB/km
零色散波长最大容差，nm
零色散斜率最大值，ps/(nm2.km）1525~1575nm色散系数最大绝对值，ps/(nm·km）特定窗口宽度，nm
偏振模色散(PMD）系数最大值，ps/Vkm1△Aomx、Somx、Dmax、A2w物理量的详细说明见本标准的附录A（提示的附录）。技术指标
AA0mm50
Som≤0.085
2G.653中对未成缆光纤PMD系数的指标没作规定。对已成缆光纤，规定了如下的链路PMD要求：M（光缆段数）=20,Q（概率）=0.01%，PMDo（链路PMD系数设计值）=0.5ps/Vkm。5.4.2衰减点不连续性
在1550nm波长上，对任一光纤连续长度不应有超过0.1dB的不连续点。5.4.3衰减波长特性
在1525~1575nm波长范围内的衰减值，相对于1550nm波长的衰减值，应不超过0.05dB/km。5.4.4色散纵向均匀性
待研究。
注：在一特定的波长上，局部光纤段色散系数的绝对值可能偏离对长光纤段测得的数值。如果该数值在接近波分复用（WDM）系统的一个工作波长上减到很小，四波混频（FWM）效应能引起功率在其他波长或其他工作波长上传输。FWM功率的大小是色散绝对值、色散斜率，工作波长、光功率和FWM发生的距离的函数。5.5机械性能
5.5.1筛选试验水平
涂覆光纤机械强度筛选试验分级及要求应符合表3规定表3
筛选应力不低于，GPa
筛选应变不小于，%
注：上述两种表示方式是等效的。5.5.2光纤抗拉强度
筛选试验分级及要求
未老化光纤的最低抗拉强度应符合表4规定。表4未老化光纤的最低抗拉强度
光纤标距长度
光纤动态疲劳参数
威布尔(Weibull)概率水平
Wbzsoso，com光纤动态疲劳参数nd应不小于20。5.5.4光纤翘曲特性参数
光纤翘曲半径R应不小于4m。
5.5.5光纤涂覆层剥离力
GB/T9771.4—2000
剥除涂覆层所需的剥离力其峰值宜在1.3～8.9N范围之内。5.6环境性能
5.6.1衰减温度特性
在一60～十85℃范围内，在1550nm波长，涂覆光纤相对于室温允许的附加衰减应不大于0.05dB/km。
5.6.2浸水性能
光纤试样在23℃士2℃温度下，浸泡在水中30天后，在1550nm波长允许的附加衰减应不大于0.05dB/km。
5.6.3湿热性能
光纤试样在温度为85℃土2℃和相对湿度不低于85%条件下，放置30天后，在1550nm波长允许的附加衰减应不大于0.05dB/km。5.6.4热老化(又称干热)性能
光纤试样在温度为85℃士2℃条件下，放置30天后，在1550nm波长允许的附加衰减应不大于0.05dB/km。
Wbzsoso，cOA1波长色散系数
GB/T9771.4—2000
附录A
（提示的附录）
ITU-TG.653：1997第6.2节译文
下面方程规定了以ps/(nm·km）为单位的波长色散系数D（a)为：D()=(-2)S0
这里入是感兴趣的波长，以nm为单位，2是零色散波长，以nm为单位，S。是零色散斜率，以ps/（nm2·km）为单位。斜率S。由它的最大值规定：S另外，色散系数的最大绝对值Dmx（以ps/（nm·km）为单位），是在规定的高于和低于155dnm整个窗口宽度△上规定的，即
[D（2)Dm（）-Dmax(+2omax)/(w+omax）对T0≤A
及Dm（）=Dmax十Somax（△—Aw）4≤50nm)
这里DmxDm（△）。G.653的图1以图解方式说明了这个技术规范。本建议色散系数的技术规范如下：2max<50nm
Somx≤0.85ps/(nm2.km)
3.5ps/(mm
A元=25nm
1575mm
1上述值是为了给光纤和系统设计者以指导而暂时规定的，对以后改善在工作波长窗口内光纤色散性能，需要进一步研究和权衡Aa与S的值
2日常不需要测量波长色散系数。ata a,
图A1G.653色散系数最大绝对值
bzsos，m
