【石油化工行业标准(SH)】 石油化工工程建设交工技术文件规定

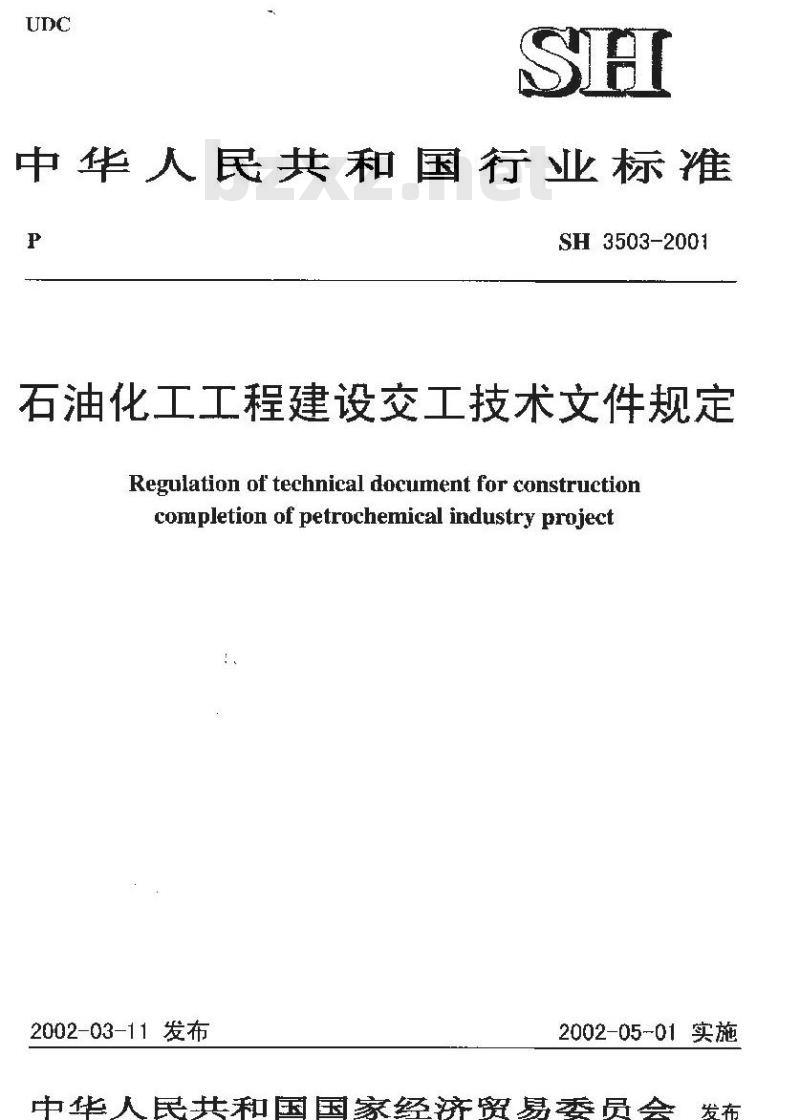

中华人民共和国行业标准
SH 3503-2001
石油化工工程建设交工技术文件规定Regulation of technical docunent for constructioncompletion of petrochemical industry project2002-03-11发布
2002-05-01实施
中华人民共和国国家经济贸易委员会发布

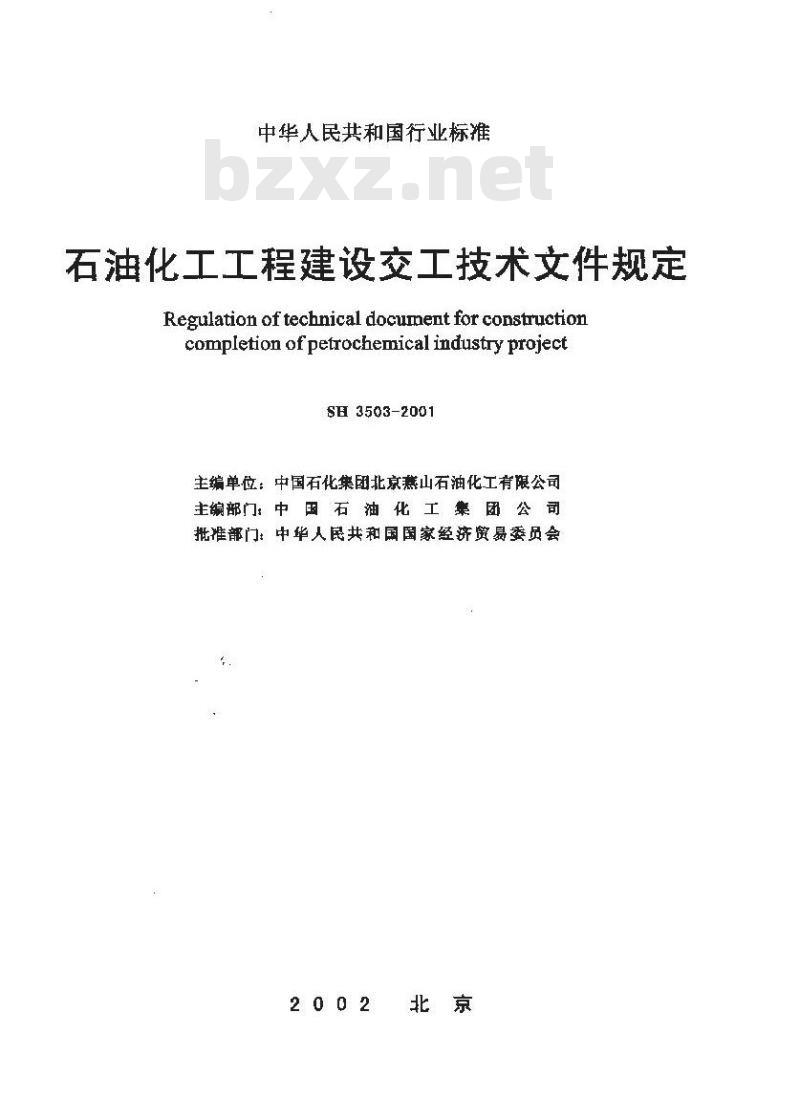

中华人民共和国行业标推
石油化工工程建设交工技术文件规定Regulation of technical docunentfor constructioncompletion of petrochemical industry projectSE3503-2001
主编单位：中国石化集团北京燕山石油化工有限公司主编部门中国石油化工业团公司批推部门中华人民共和国国家经济贸易委员会2002

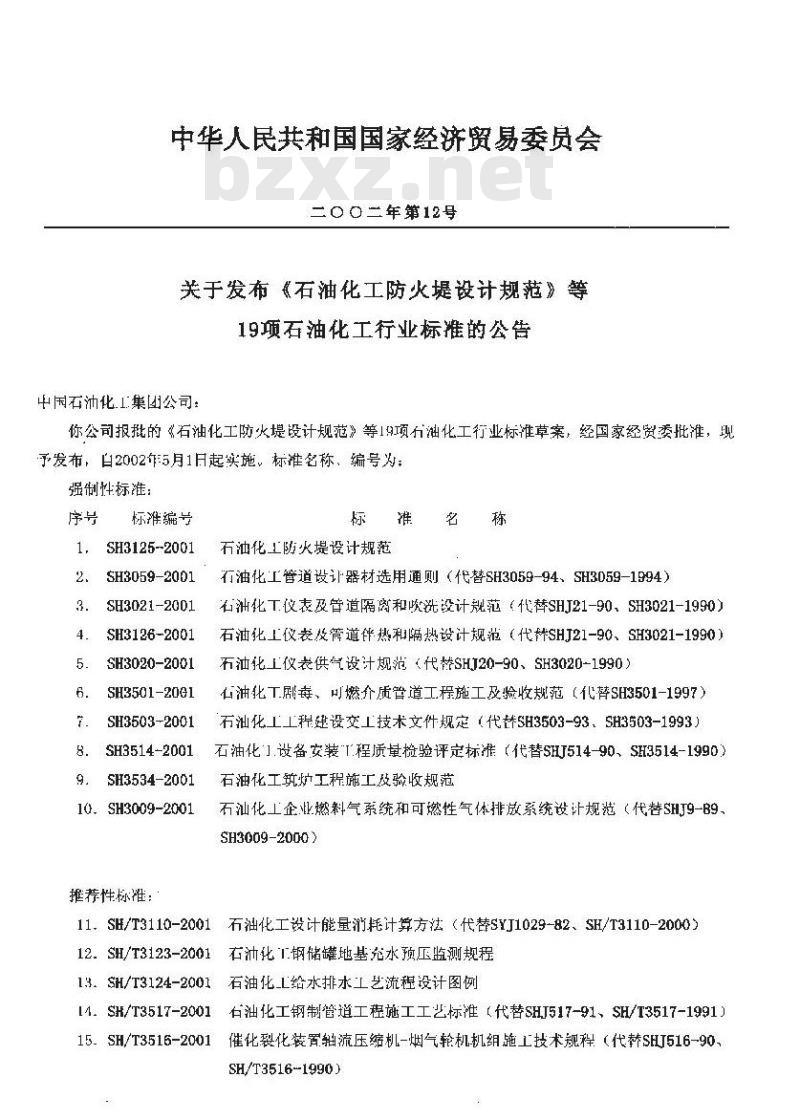

中华人民共和国国家经济贸易委员会二0〇二年第12号
关于发布（石油化工防火堤设计规范》等19项石油化工行业标准的公告
中国石油化.1.集团公司：
你公司报批的《石油化工防火堤设计规范》等19项石油化工行业标准草案，经国家经贸委批准，现予发布，白2002年5月1日起实施，标准名称，编号为：强制性标准：
标准编号
SH3125-2001
标准名称
石油化工防火堤设计规范
SH3059-2001
行油化工管道设计器材选用通则（代替SH3059-94、SH3D59-1994）SH3021-2001
SH3126-2001
SH3020-2001
SH3501-20G1
SH3503-2001
SH3514-2001
SH3534-2001
10,SH3009-2001
推荐性标雄：
石油化T仪表及管道隔离和吹洗设计规范（代替SHJ21-90、SH3021-1990）石油化上仪表及管道伴热和隔热设计规范（代SHJ21-90、SH3021-1990）石油化工仪表供气设计规范（代替SHJ20-90、SH3020-1990）石油化T剧毒、可燃介质管道工程施工及验收规范（化替SH3501-1997）石油化工工程建设交上技术文件规定（代梵SH3503-93，SH3503-1993）石油化1.设备安装\T程质量检验评定标准（代替SHJ514-90、SH3514-1990）石油化工筑炉工程施工及验收规范石汕化工企业燃料气系统和可燃性气体排放系统设计规范（代替SHJ9-B9-SH3009-2000)
11、S/T3110-2001石油化工设计能量耗计算方法（代替SYJ1029-82、SH/T3110-2000）12.SH/T3123-2001右冲化T钢储罐地基充水预压监测规程13SH/T3124-2001石油化_L给水排水工艺流程设计图例4.SH/T3517-2001右油化工钢制管道工程施工工艺标准（代替SHJ517-91、SH/T3517-1991）15-SH/T3516-2001
催化裂化装置轴流压缩机-烟气轮机机组施工技术规程（代替SHJ516-90-SH/T3516-1990)

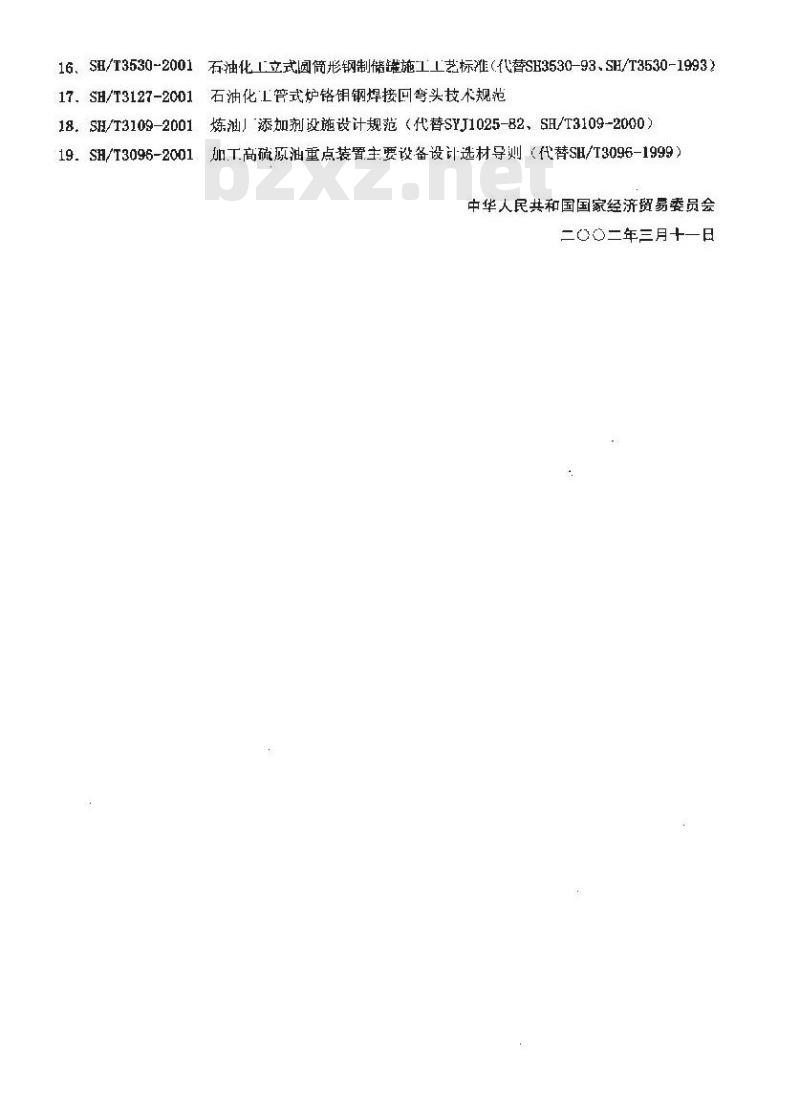

16、SH/T3530-2001石油化工立式圆筒形钢制储罐施工上艺标准（代替SH3530-93、SH/T3530-1993）17、SH/T3127-2001石油化L管式炉铬钥钢焊接回弯头技术规范18，SH/T3109-2001炼油）添加剂设施设计规范（代替SYJ1025-82、SH/T3109-2000）19.SH/T3096-2001加T高硫原油重点装置主要设备设计选材导则（代替SH/T3096-1999）中华人民共和国国家经济贸易委员会二0〇二年三月十一日

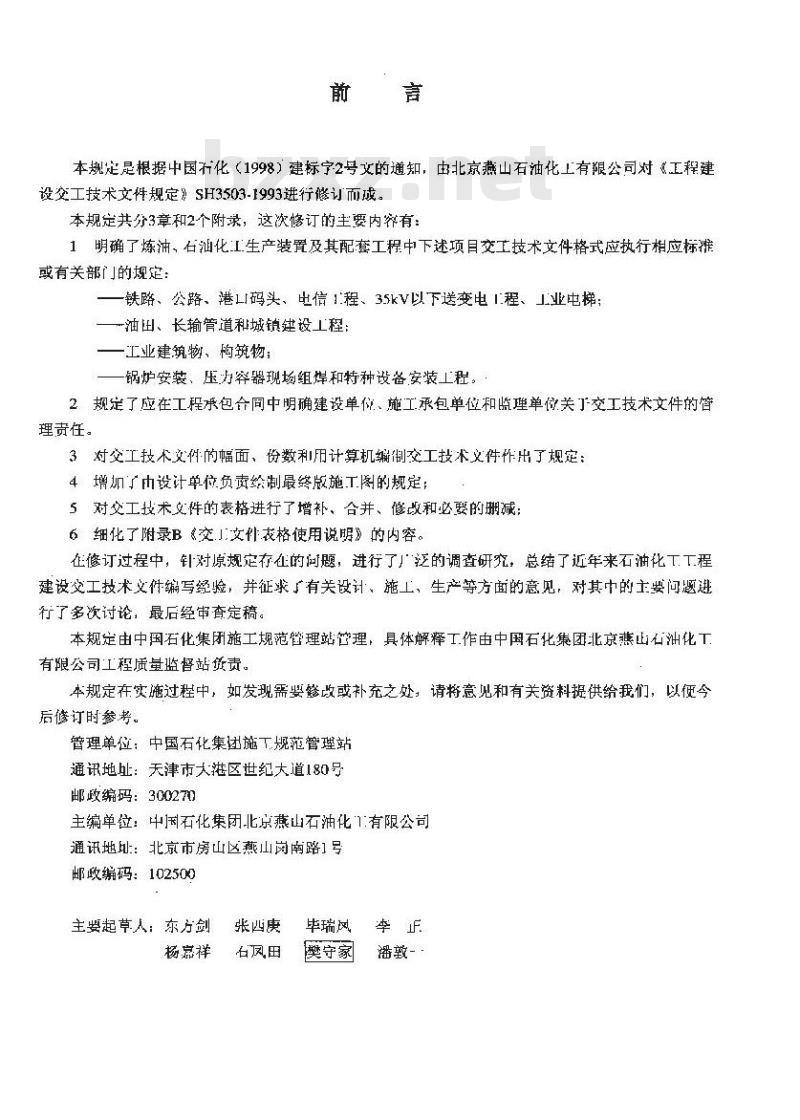

本定是根据中国行化（1998）建标字2号文的通知，由北京燕山石油化上有限公司对《工程建设交工技术文件规定》SH3503-1993进行修而成。本规定共分3章和2个附录，这次修订的主要内察有：1明确了炼油，石油化工生产装置及其配套工程中下述项目交工技术文件格式应执行相应标摊或有关部门的规定：
一铁路、公路、港LI码头、电信1程、35kV以下送变电1程、」业电梯：一油田、长输管道和城镇建设工程：一工业建筑物、构筑物：
一锅炉安装、压力穿器现场组焊和特种设备安装工程。2规定了应在工程承包合同中明确建设单位、施工承包单位和监理单位关丁交工技术文件的管理责任。
3对交工技术受件的幅面、份数和用计算机编制交工技术义件作出了规定：4增加了中设计单位负声绘制最终版施工图的规定：5对交工技术义件的表格进行了增补、合并、修改和必要的珊减；6细化了附录B交」文件表格使用说明》的内容。在修订过程中，针对原规定存在的何题，进行了！泛的调查研究，总结了近年来石油化丁下程建设交工技术义件编写经验，并征求广有关设计，施工，生产等方面的意见，对其中的主要问题进行了多次讨论：最后经查定稿。本规定由中国石化集团施工规范留理站管理，具体解释工作由中国石化集团北京蕉石油化下有限公司工程质量监督站资责。本规定在实施过程中，如发现需要然改或补充之处，请将意见和有关资料提供给我们，以便今后修订时参考。
管理单位：中国石化集团施工舰范管理站通讯地址：天津市大港区世纪大道180号邮政编码：300270
主编单位：中国石化集团北京燕山石油化1有限公司通讯地址：北京市房山区燕山岗南路1号邮政编码：102500
主要起草人：东方剑
杨嘉祥
张西庚
毕瑞风
樊守家
潘教-
交工文件的内容及份数
交工,文件的编制及交村
交工文件的编制及整理
3. 2交 1,文件的分类利组者
3. 3激工图的编制
3. 4交,工文件的交付利责任
附录A
附录B
变工文件的格式及编号
交下文件表格使用说明
用词说明
附条文说明
SH3503-2001
1总则
1.0.1为加强基本建设工程管埋，保证程质量，根据国家有关部门对基本建设工程竣工验收的有关规定科标准的要求，结合石油化工工程建设的实际情况，特制定本规定！1.0.2本规定适用于炼油、石油化上牛产装置（以下简称石汕化工装置）及其配套设施的新建、扩建和改建工程。
1.0.3石油化工工程建设中有关铁路、公路、港[码头、电信工程、35kV以上送变电7程、工业电梯以及涉及油田、长输管道和城镇建设等工程的交工文件内容及格式应按机关行业标准或有关部门的规定执行
石油化工工程中的工业建筑物、构筑物所用的交工文件内容和格式，除本规定所列表格外，还应按国家标及有关行业标准或工程所在地建设行政生管部门的规定执行。1.0.4锅炉安装、斥力容器现场组焊和特种设备安装工程的交工文件应按建设单位所在地锅炉压力容器和特种设备安仑监察机构认可的内客和格式执行：1.0.5木规定所列的交工文件是施工承包单位在施工过程中形成的技术资料，应做灯工程竣工档案资料的一部分，在办理工程交工时，施T承包单位应按本规定的要求向建设单位提交工程建设交工接术文性（以下简称交「文件）1.0.6建设单位与施工承包单位签订工程承发包合同或与工程承包单位签订工程项目总承包合同时应在承包合同中明确规定对交工文件的要求和参与工程建设各方关于交工文件的管理责任1.0.7交工文件应具有真实性、完整性和系统性、建设单位、监理单位和施工承包单位应从工程开始就指定有关部门和人员负贵交工文件的编写，整理、签证和汇总，并负责办理交接，2交工文件的内容及份数
2.0.1交工支件应包括下列内容：1施工组织设让：
2二程技术专题洽商记录：
3设备、材料代用单：
4设备、材料、半成品的质量证明文件和按规定进行抽查的检测、复验报告：5
合及通用部分的交工文件：
建筑丁程交工文件：bzxz.net
设备安装T程交工文件：
管追安装工程交工文件：
9电气安装工程交F义件；
10仪表安装工程交工文件：
设计变更文件：
12 竣工图，
2.0.2各类工程交工文件的内容和格式除必须符合本规定的要求外，遇有下列情况之一时，按下列规定确定：
1H前尚无适用规范的工程，应由施T承包单位与建设单位参照设计规定或设备说明书协商确定；
2有关现范已有规定而本规定未列入（见1.0.3条、1.0.4条）：应采用相应规范的规定或有关部门颁发的规定：
3有关规范和本规定同时列有同类表格时。应优先选用本规定列入的表格（见附录A），表格的使用说明参见附录B。
2.0.3施工承包单位向建设单位提供交工文件的份数为一份，但其甲设备、材料，半成品的质量证明文件可只提供一份原件。当承包合同对交工文件份数另有规定时，应按合同规定执行。除向建设单位提交的交L文件外，施1承包单位应自行保存份交工文件（可不包括設工图），以备查阅：2.0.4国外引进工程交工支件的内容、格式及份数，除外承包离有特殊要求外，应按本规定执行
3交工文件的编制及交付
3.1交工文件的编制及整理
3.1：1施工承包单位应根锯本规定和有关标准，规范的要求，在施工过程中，组织施下人员及时认真填写施原始记求，并在交工前出施工技术人员铵本规定第2章的要求编制各专业的交工义件。3.1.2所有原始记录及有关资料均由施工承包单位自行保存，其保存期限应按有关规定执行。当建设单位有特殊要求需施」承包单位提供某些原始施工记录时，应经双方协前同意，并由施工承位单优一并编入交丁安件有关案卷。3.1.3建设单位在施工过程中应协助施工承包单位及时整理交工文件，并按规定会同有关单位（如设计单位、监理单位、工程质量监督机构，生产单位等）办理签证确认手续，客方均不得拖延。凡需两个以上单位见证确认的交工文件，施工承包单位应按合同规定的提前时间书面通知对方，如对方不能按时到达：即作为放行处理，并在该交工文件中签字确认：3.1.4隐蔽工程施工记录应由施工承包单位在施工过程中会同建设/监理单位及相关部门及时确认。3.1.5对技术比较复杂的关键部位以及完1后雄以复还的工程，是检查项目和内容应在下程施工前出建设单位和施工承包单位双方商定：3.1.6交工文件应用计算机编制打印，由责任人用符合档案要求的书写工具签字确认，且应做到字迹清晰、签章完整，不得用铅笔、一般圆珠笔和易褪色的墨水填写和绘制当交工文件以只读光盘形式提供时、必须提供一份经责任人员签字确认的原件，并确保光盘的内容与原件一致。
3.1.7变工文件的整埋应符合工程档案组卷要求，除另有规定外，交I.文件表格的纸张尺寸为A4其页边距设置为左30mm，.上20mm，下20mm，右20mm，左边界装订，字体为标准宋休字，宁号及表格宽度应按程规定的样表格式制作，3.1.8交工文件的编制、整理、汇总责任应符合下列规定：1施工承包单位负责编制、汇总，审核承包工程范画内的工程变工文件！2实行工程总承包的工程项目，总承包单位应负责审核、汇编客分包单位所编制的有关工程的交工文件，并统一提交给建设单位3由建设单位直接分包给若干施工承包单位的建设项目，建设单位应负责对各分包单位编制的交工文件进行汇总，审核。
3.1.9交工文件编制完成后，应经各级施上技术负责人审核，最后由施工承包单位、监理单位和建设单位负责人（或顽日负责人）签字并靠公章。3.2交工文件的分类和组卷
3.2.1交T文件应按专业工程分类组卷，按单位上程或单元工程组册，并符合下列要求：1建筑T程类（包括钢构和水暖卫设备、管逍）应按中位下程编制，设备附属的钢操作半台应分别编入设各安装上科类交工文件中：2设备安装下程类应按设备位号顺序、安装工序顺序编制。同一台设备的记录放置在一起，辅3
SH 3503-2001
机应编入主机设备项目巾，不系统设备的保温，保冷，脱脂，防腐等交工文件应一开编入：3管道安装工程类（包拓外给排水工程）应按安装工序顺序编制。阀门检验、调试、保温、保冷、脱脂、防腐等交工文件应一并编入4电气安装工程类应按供配电系统每台设备和系统位号顺编制5仪表安装工程淡降按控制、检测系统位号顺序编制：3.2.2交工文件组卷、组册的次序和要求应符合下列规定：1交工支件第一卷为综会卷，依次为链筑上程卷、设备安装工程卷、芦道安装上程卷、电气安装工程卷、仪表安装工程卷，竣工图卷；2综合卷内穿包括交文件总目录、交上文件说明、施下纠织设计综合性【程技术专题沿商记录、开工报告、重大质量事故处理鉴定报件，1程小间交接证书、联动试车合格证书、工程交T，验收证书，交工支件移交证等综合性交工支件，联动试车合格证书和下程交.［验收证书可单独提变；
3各专业二程卷的组册次序为综合册、设备科料利平成品质证明支件册（包插按见进行抽查的检测、复验报告、各单续上程或单元工程施工交1记录支件册，各册可根据工程规模大小设立分册：
4、每卷综合册应包括该专业下程交1.技术义件总目录、变下技术文件目录、交［文件说明、专业开工报告，综合性工程投术专题治商记录、人质量事故处理鉴定报告，、上程中间交接证书等；5设备/原材料和半成品频垫证明文件册宜按品种．规格、材质、质量证明文件类型等分类、顺序编制，列明日录：便于查找：质单证叫文件上需注明原材料使用部位（或区域）及使用数量；6各专业程厨应包括交工文件目求、交工.文件说明、专业工程技术沿商记录、设计变更支件、设备材料科代间单。1程质量事故处理鉴定报件、1程联终单及本与的施「记求利检测战验报告：了峻工图应单独组卷，按设让图纸编号顺序组装成册3.3竣工图的编制
3.3.1用」编制婆上图的施工图（通用图、标准图除外），成由建设单位按本规是第2.0.3条规定的份数，提供给施工承创单位，施工承包中位应要善保存，不得作现均施工图用。3.3.2或1.图应加盖發1.图专用章<以下简称践工图章，峻工图章应符合《廷设工程文件归档理规范》GB/T50238的规建：
3.3.3竣工图的编制应符合下列要求：1凡按图施工无变动的，由施工承包单位在原施工图上加盖竣工图章：2在施工中发生过设计变更的：应由设计单位按最终修改状况绘制最终版施工图，加盖终版图章后发施工承包单位由施工承包单位核对确认后加盖竣工图章：3设计单位的最终版施工图应在工程中间交接后一个月内发给施工承包单位：4凡新建工程涉及原有工程内容变更时·应由建设单位负贵在相关的竣工图瓷料案卷中增补必要的资料或说明：
5引进工程竣工图应在国外承包商提供的最终版施工图上按上述规定编制，较下图的审核人成为施1承也单位专业接术负资人：3.3.4
SH3503-2001
3.3.5建设/监理单位应及时协助施工承包单位、设计单位接规定做好峻工图的编制工作。3.4交工文件的交付和责任
3.4.1施工承包单位按照工程承包合同规定的内容设计文件、施工图等完成所承担的全部建筑安装工程，宜在工程中间交接后两个月内向建设单位提交装训成册的全套交工文件。建设单位应在个月内完成对交工文件的审核、签竞工作，并签署交工文件移交证书。3.4.2当少数设备或材料在短期内不能解决，丑不影响试运行、投产和使用时，以及必须用物料进行联动试车时，经建设单位和施工承包单位协商，在提交的交工文件中，应的安工文件可暂缺，但应在交工文件中加以说明。当未完上程完工或联动试车完成后，施工承包单位应补交有关交工文件，并入原交工文件案卷中。
3.4.3凡未按木规定提交交工文件或因交工文件内容不准确而造成损失的，应出编制单位投有关人员承担卡要责任，审核单位及有关人员也应承担应责任，序号
附录A
交工技术文件总日录
交工技术文件目求
交T技术文件说明
开工报告
工程中间交接证书
联动试运行合格证书
工程交工证-
交1技术文件移交证书
未完工程项目明细表
术人质量事故处理鉴定报告
T程联络单
设计变史一览表
工程联络单一览表
隐蔽7程记求
合格堤暨记表
防腐工程施！质革检查记录
隔热工程施工质量检查记录
防腐绝缘层电火花测报告
安全阅调整试验记录
安全附件安装检查记录
热处理报告
射线检测报告？-）
射线检测报告（-）
超声波检测报估
甜声波检测报告（续表）
超声波测厚报告
磁粉检测报告
磁粉检测报牛【续表）
渗透检测报告
渗透检测报告（续表）
安装检查记求
SH 3503-2001
交工文件的格式及编号
A.1综合与通用
J123-1
J123-2
J124-I
J126-F
J127-F
