【纺织行业标准(FZ)】 纺织机械 产品图样及设计文件的借用与保管

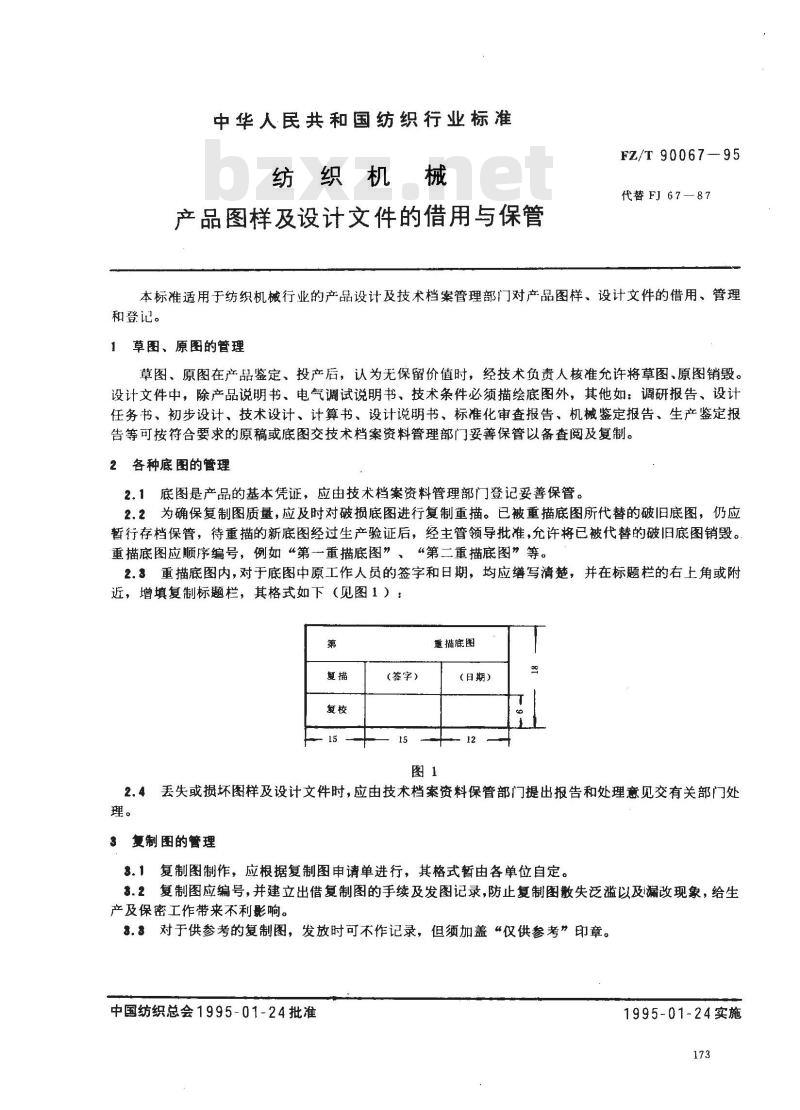

中华人民共和国纺织行业标准
纺织机械
产品图样及设计文件的借用与保管FZ/T90067—95
代替 FJ67—87
本标准适用于纺织机械行业的产品设计及技术档案管理部门对产品图样、设计文件的借用、管理和登记。
草图、原图的管理
草图、原图在产品鉴定、投产后，认为无保留价值时，经技术负责人核准允许将草图、原图销毁。设计文件中，除产品说明书、电气调试说明书、技术条件必须描绘底图外，其他如：调研报告、设计任务书、初步设计、技术设计、计算书、设计说明书、标准化审查报告、机械鉴定报告、生产鉴定报告等可按符合要求的原稿或底图交技术档案资料管理部门妥善保管以备查阅及复制。2各种底图的管理
2.1底图是产品的基本凭证，应由技术档案资料管理部门登记妥善保管。2.2为确保复制图质量，应及时对破损底图进行复制重描。已被重描底图所代替的破旧底图，仍应暂行存档保管，待重描的新底图经过生产验证后，经主管领导批准，允许将已被代替的破旧底图销毁。重描底图应顺序编号，例如“第一重描底图”、“第二重描底图”等。
2.3重描底图内，对于底图中原工作人员的签字和日期，均应写清楚，并在标题栏的右上角或附近，增填复制标题栏，其格式如下（见图1）：第
（签字）
重描底图
（日期）
2.4丢失或损坏图样及设计文件时，应由技术档案资料保管部门提出报告和处理意见交有关部门处理。
3复制图的管理
8.1复制图制作，应根据复制图申请单进行，其格式暂由各单位自定。3.2复制图应编号，并建立出借复制图的手续及发图记录，防止复制图散失泛滥以及漏改现象，给生产及保密工作带来不利影响。
3.3对于供参考的复制图，发放时可不作记录，但须加盖“仅供参考”印章。中国纺织总会1995-01-24批准
1995-01-24实施
图样及设计文件的登记与管理
FZ/T 90067—95

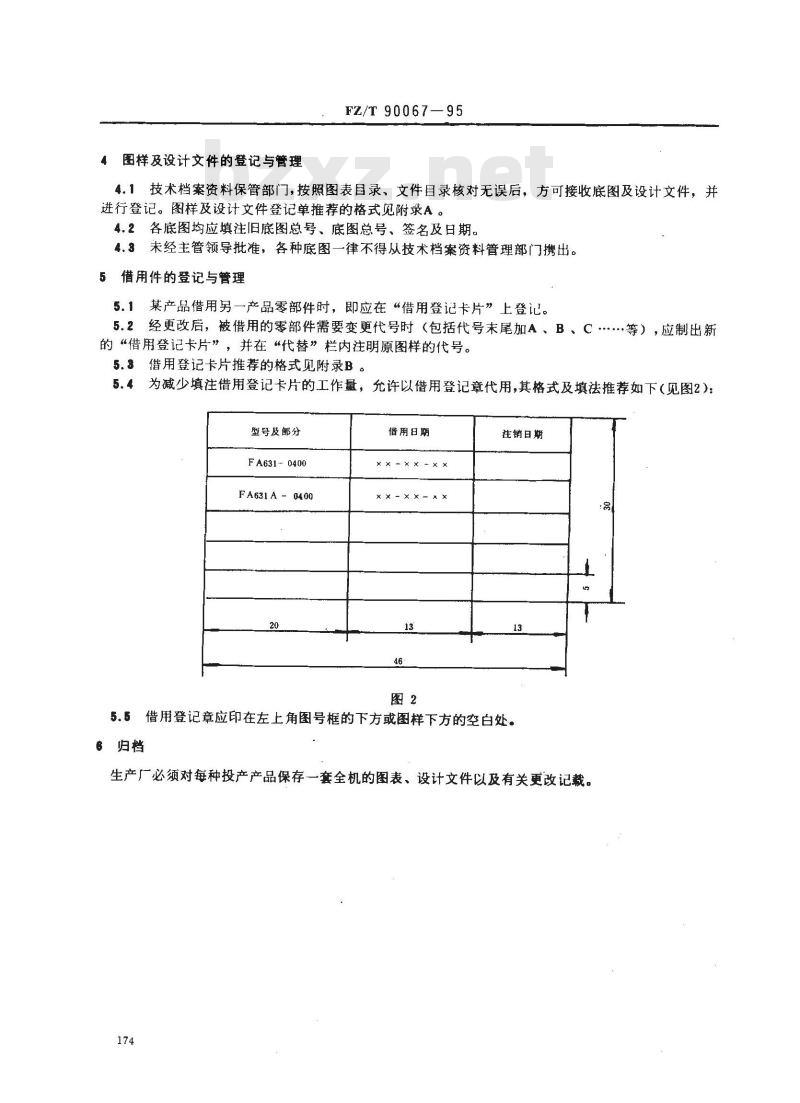

4.1技术档案资料保管部门，按照图表目录、文件目录核对无误后，方可接收底图及设计文件，并进行登记。图样及设计文件登记单推荐的格式见附录A。4.2各底图均应填注旧底图总号、底图总号、签名及日期。4.3未经主管领导批准，各种底图一律不得从技术档案资料管理部门携出。5借用件的登记与管理

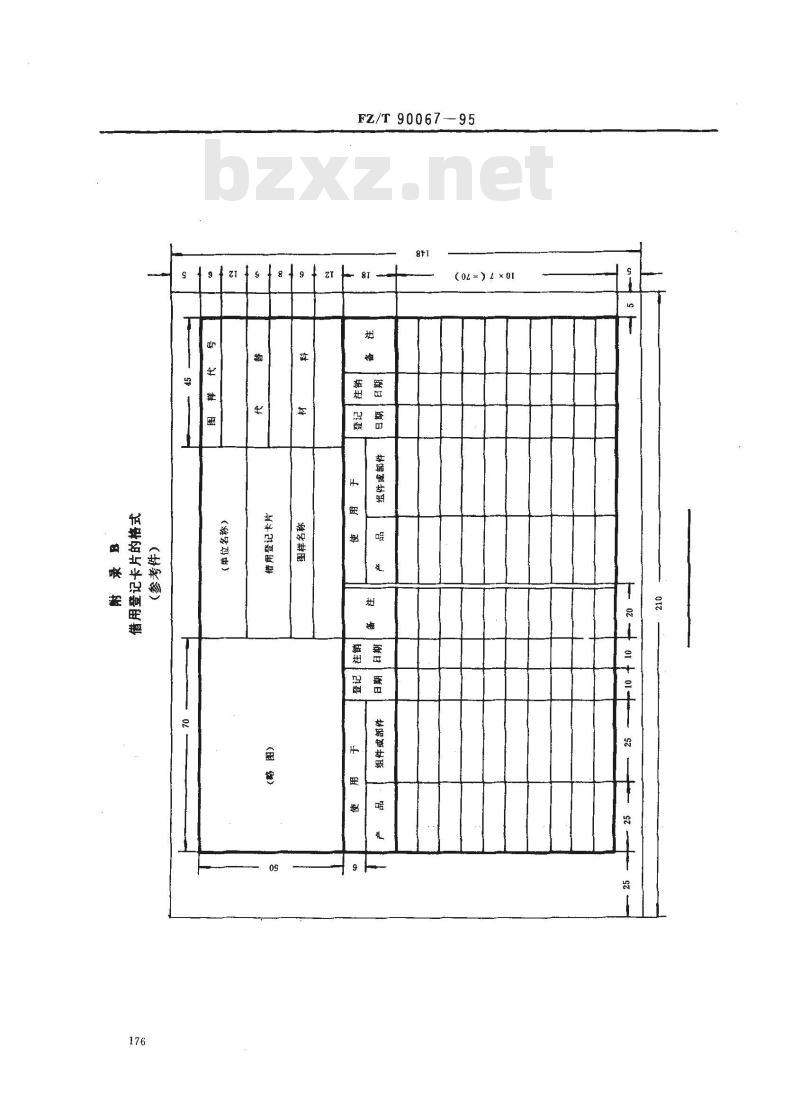

5.1某产品借用另一产品零部件时，即应在“借用登记卡片”上登记。5.2经更改后，被借用的零部件需要变更代号时（包括代号末尾加A、B、C等），应制出新的“借用登记卡片”，并在“代替”栏内注明原图样的代号。5.3借用登记卡片推荐的格式见附录B。5.4为减少填注借用登记卡片的工作量，允许以借用登记章代用，其格式及填法推荐如下（见图2）：型号及部分
FA631-0400
FA631A-0400
借用日期
XXXXIXX
X×-x×-xx
往销日期
5.5借用登记章应印在左上角图号框的下方或图样下方的空白处。６归档
生产厂必须对每种投产产品保存一套全机的图表、设计文件以及有关更改记裁。174wwW.bzxz.Net
图样或设计
文件的代号
移交者
图样或设计
文件的名称
接收者
FZ/T 90067-95

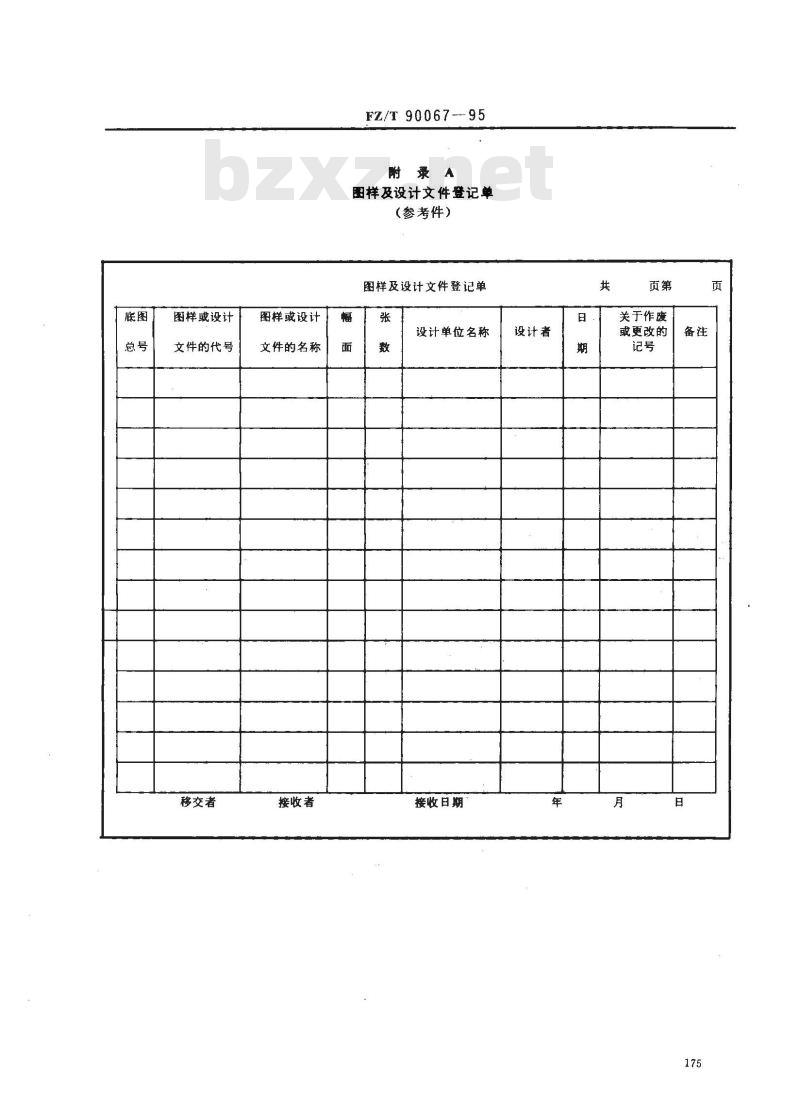

附录A
图样及设计文件登记单
（参考件）
图样及设计文件登记单
设计单位名称
接收日期
设计者
关于作废
或更改的
FZ/T 90067--95
(02=) 2 ×01

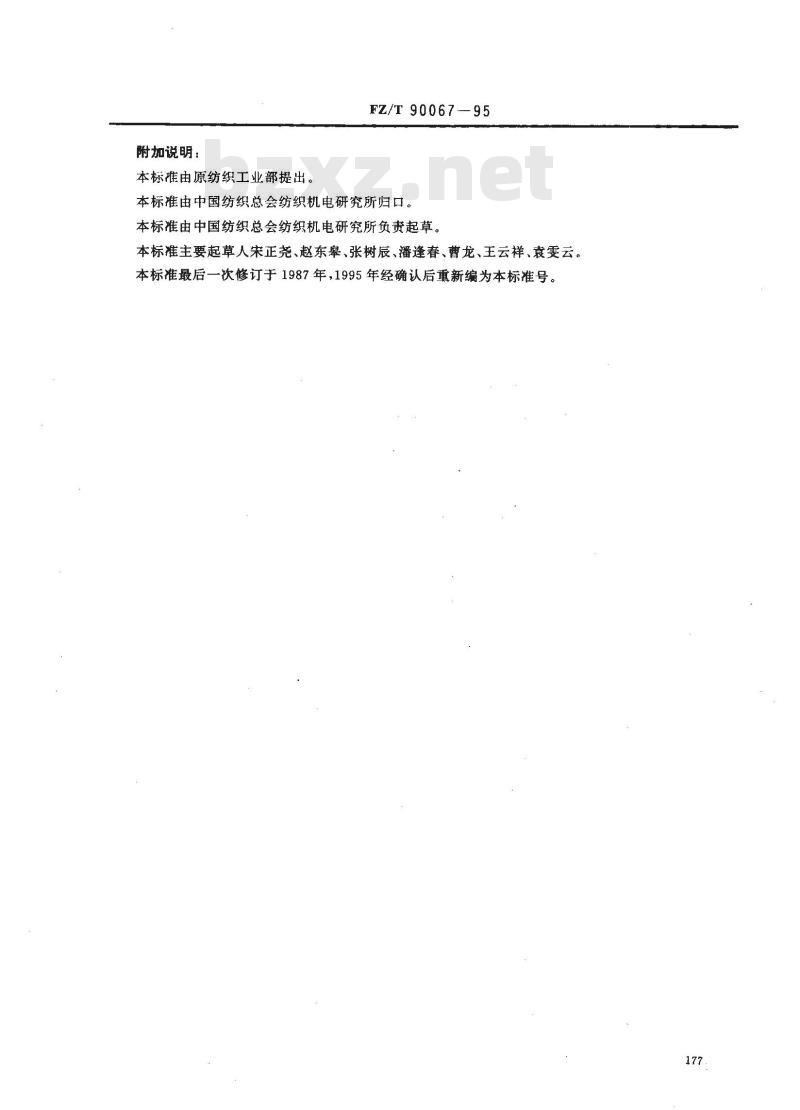

附加说明：
本标由原纺织工业部提出。
FZ/T90067-95
本标准由中国纺织总会纺织机电研究所归口。本标准由中国纺织总会纺织机电研究所负责起草。本标准主要起草人宋正尧、赵东皋、张树辰、潘逢春、曹龙、王云祥、袁雯云。本标准最后一次修订于1987年，1995年经确认后重新编为本标准号。177
