【纺织行业标准(FZ)】 条子、粗纱和纱线染色用轴

FZ/T90098—1998

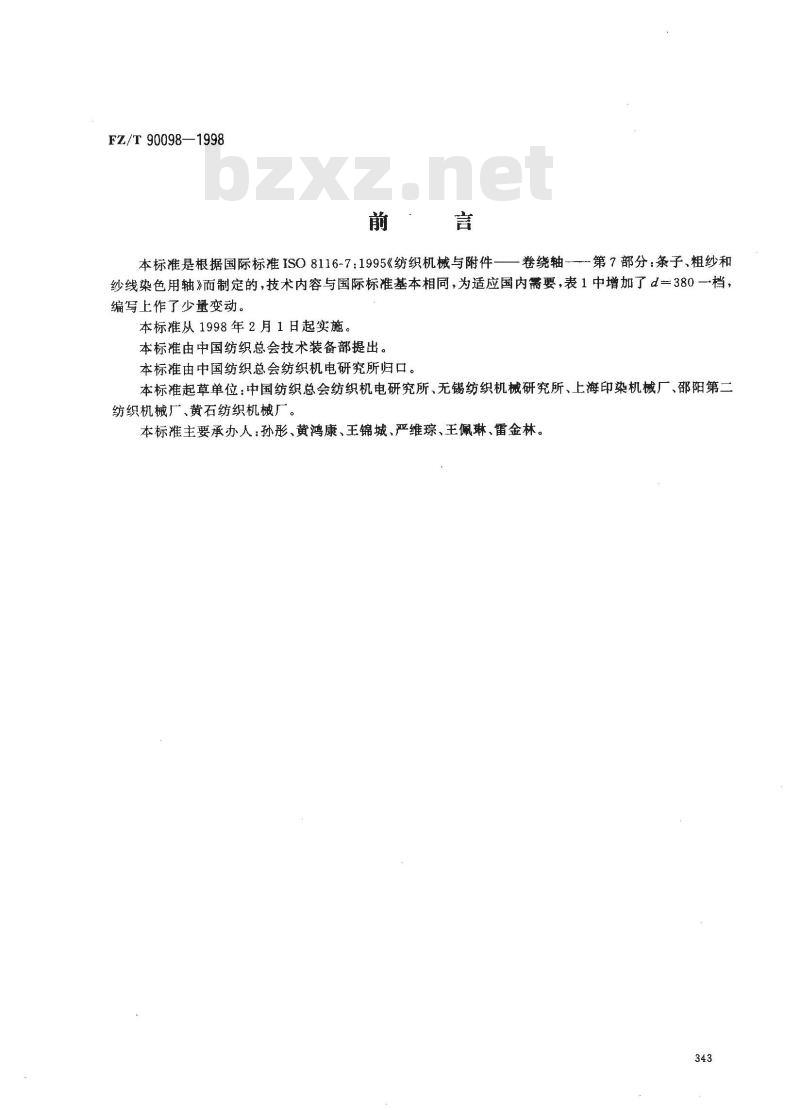

本标准是根据国际标准ISO8116-7：1995《纺织机械与附件卷绕轴—第7部分：条子、粗纱和纱线染色用轴》而制定的，技术内容与国际标准基本相同，为适应国内需要，表1中增加了d一380一档，编写上作了少量变动。
本标准从1998年2月1日起实施。本标准由中国纺织总会技术装备部提出。本标准由中国纺织总会纺织机电研究所归口。本标准起草单位：中国纺织总会纺织机电研究所、无锡纺织机械研究所、上海印染机械厂、邵阳第二纺织机械厂、黄石纺织机械厂。本标准主要承办人：孙彤、黄鸿康、王锦城、严维琮、王佩琳、雷金林。343
FZ/T90098—1998

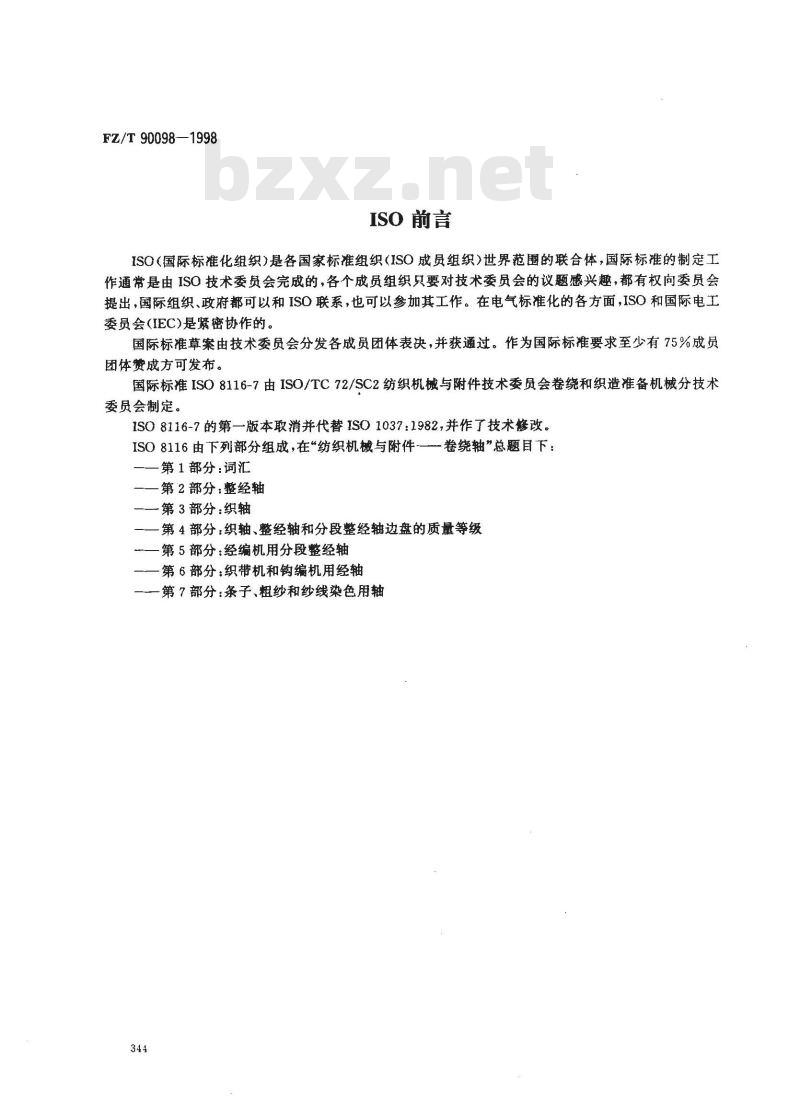

ISO前言
ISO(国际标准化组织)是各国家标准组织(ISO成员组织）世界范围的联合体，国际标准的制定工作通常是由ISO技术委员会完成的，各个成员组织只要对技术委员会的议题感兴趣，都有权向委员会提出，国际组织、政府都可以和ISO联系，也可以参加其工作。在电气标准化的各方面，ISO和国际电工委员会(IEC)是紧密协作的。
国际标准草案由技术委员会分发各成员团体表决，并获通过。作为国际标准要求至少有75%成员团体费成方可发布。
国际标准ISO8116-7由ISO/TC72/SC2纺织机械与附件技术委员会卷绕和织造准备机械分技术委员会制定。
ISO8116-7的第一版本取消并代替ISO1037：1982，并作了技术修改。ISO8116由下列部分组成，在“纺织机械与附件一卷绕轴”总题目下：第1部分：词汇
一第2部分：整经轴
—第3部分：织轴
一第4部分织轴、整经轴和分段整经轴边盘的质量等级一第5部分：经编机用分段整经轴一第6部分：织带机和钩编机用经轴第7部分：条子、粗纱和纱线染色用轴344

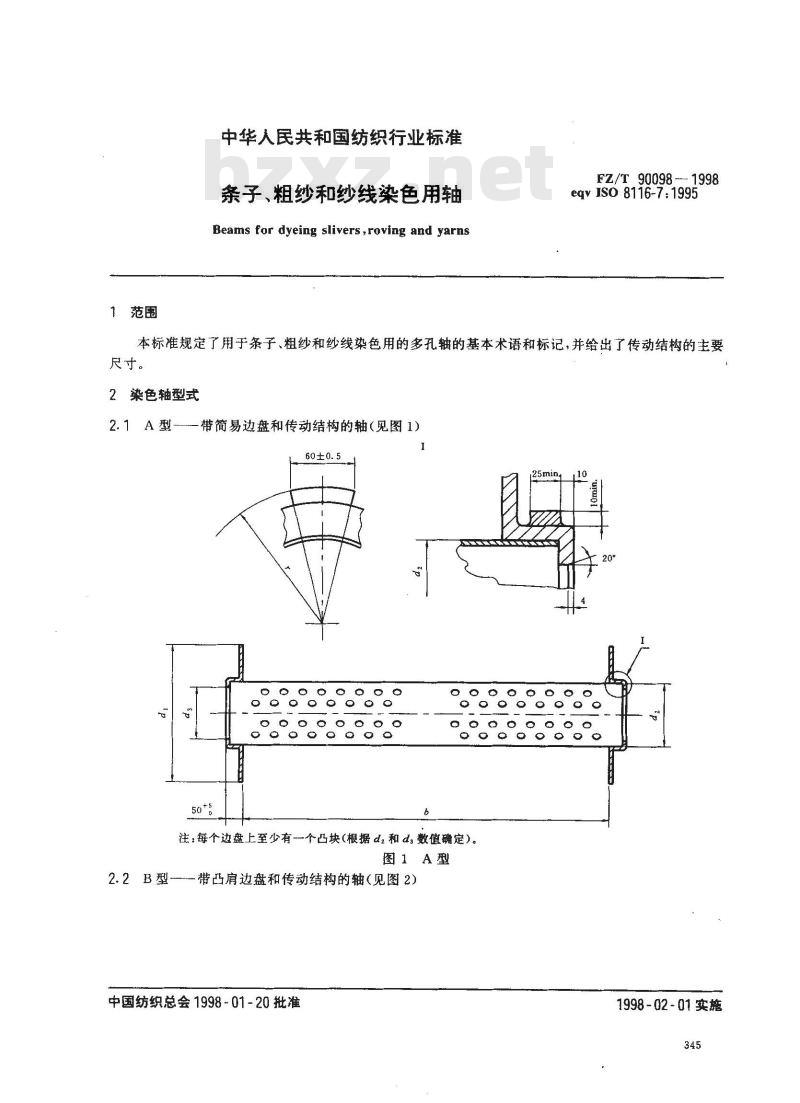

1范围
中华人民共和国纺织行业标准
条子、粗纱和纱线染色用轴
Beams for dyeing slivers,roving and yarnsFZ/T 90098 - 1998
eqvIso8116-7:1995
本标准规定了用于条子、粗纱和纱线染色用的多孔轴的基本术语和标记，并给出了传动结构的主要尺寸。
2染色轴型式
一带简易边盘和传动结构的轴（见图1）2. 1 A型-
注：每个边盘上至少有一个凸块(根据dz和d数值确定）。图1A型
一带凸肩边盘和传动结构的轴（见图2）2. 2 B型-—
中国纺织总会1998-01-20批准
1998-02-01实施
FZ/T90098—1998

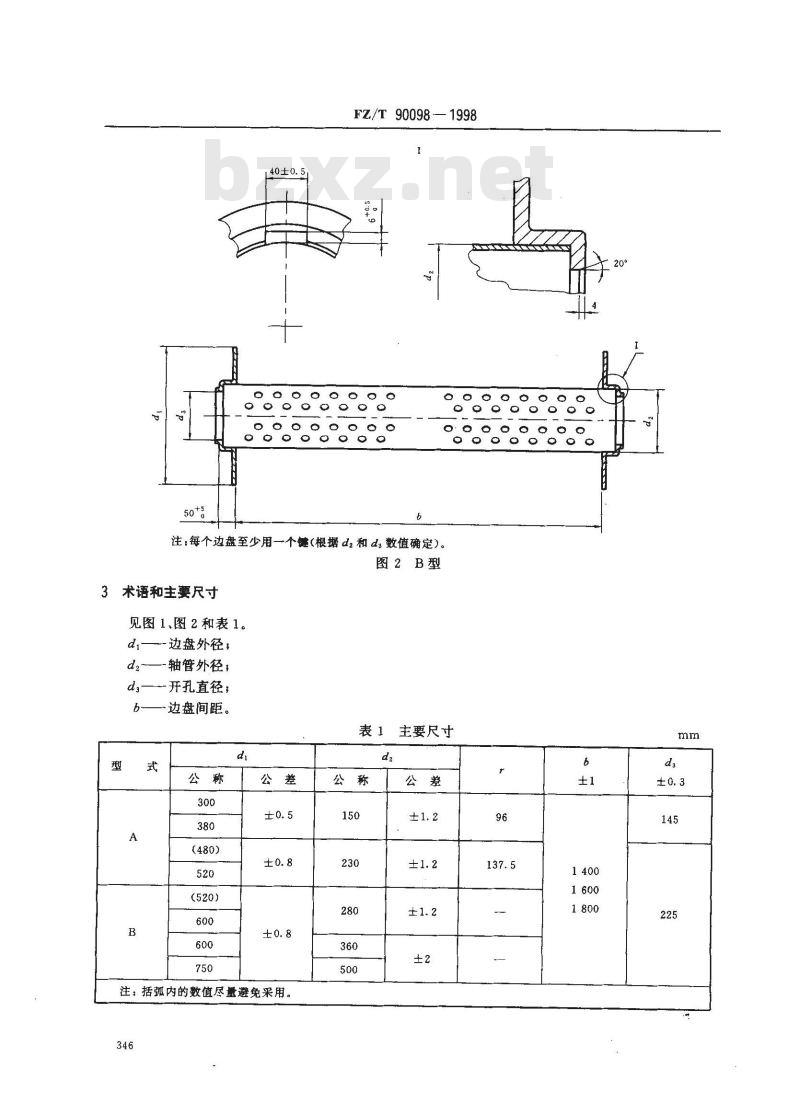

注：每个边盘至少用一个键（根据d2和d：数值确定）。图２B型
3术语和主要尺寸
见图1、图2和表1。
边盘外径，
d 轴管外径;
d.—-开孔直径,
b-边盘间距。
（520）
注：括弧内的数值尽量避免采用。346
主要尺寸

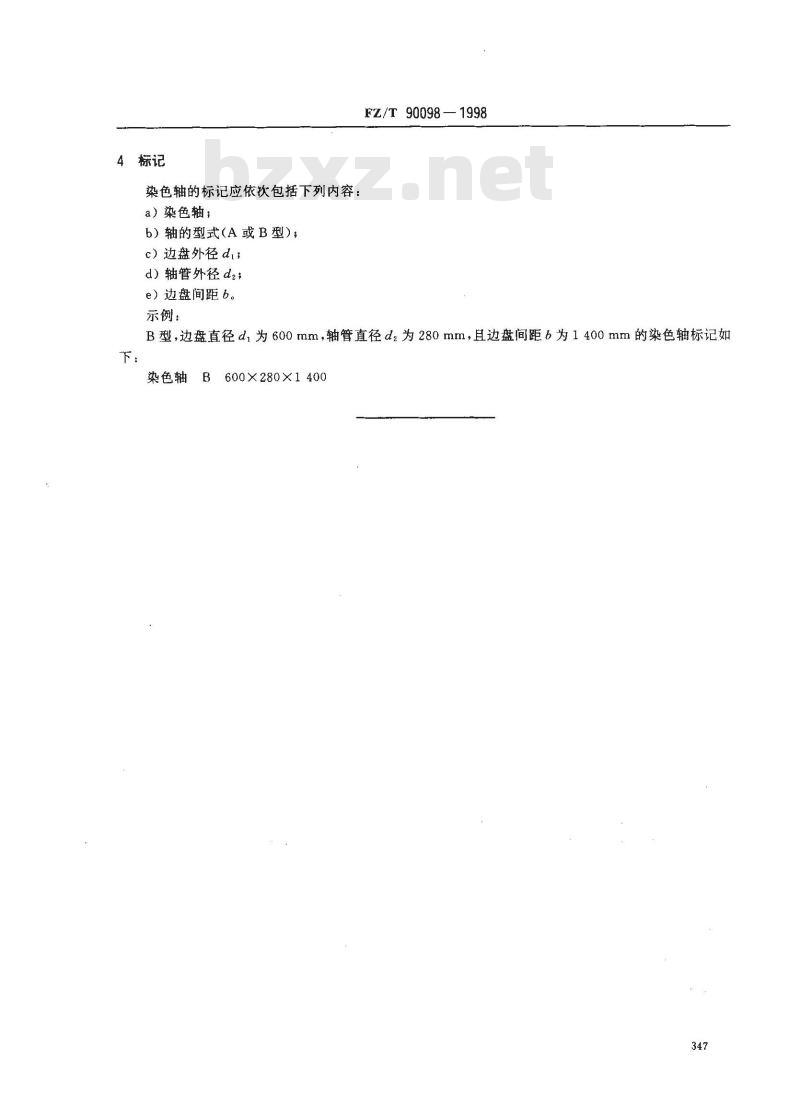

染色轴的标记应依次包括下列内容：a）染色轴；
b）轴的型式（A或B型)；
c）边盘外径di；
d）轴管外径d2；
e）边盘间距b。
示例：免费标准bzxz.net
FZ/T 90098-
3—1998
B型，边盘直径d，为600mm，轴管直径d，为280mm，且边盘间距6为1400mm的染色轴标记如下：
染色轴
600×280×1.400
