【纺织行业标准(FZ)】 染整机械安装中心尺寸

FZ/T90096—1998

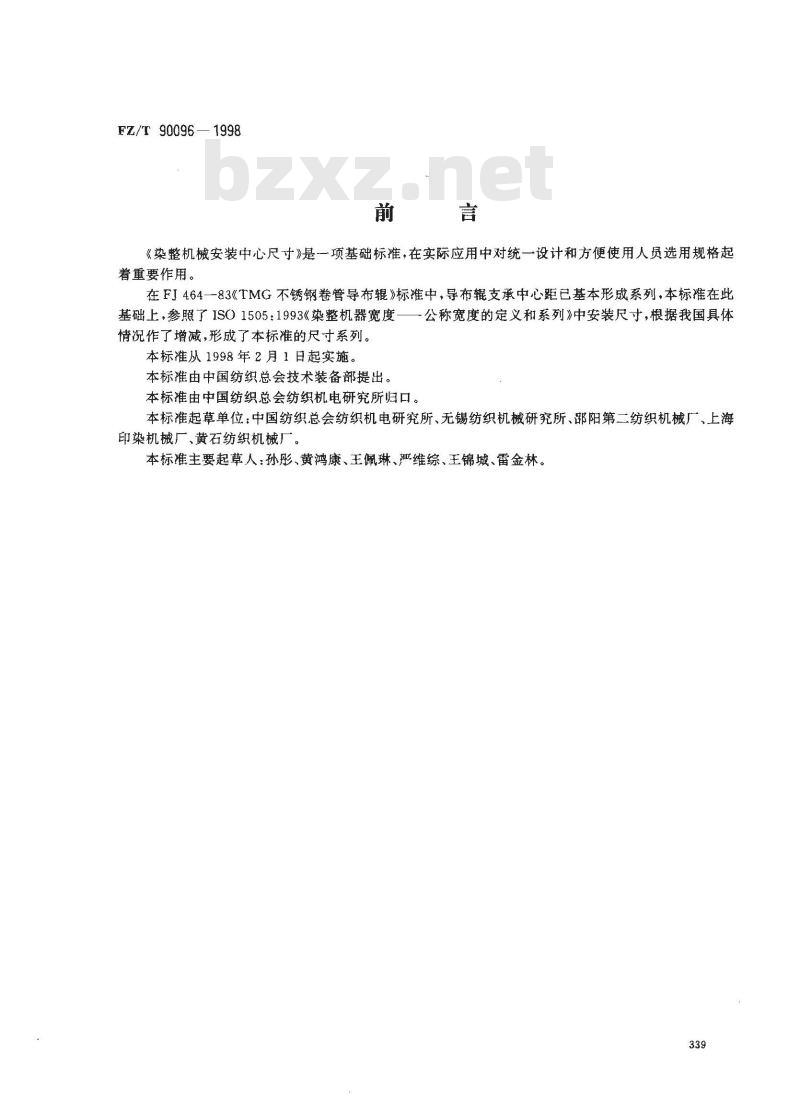

《染整机械安装中心尺寸》是一项基础标准，在实际应用中对统一设计和方便使用人员选用规格起着重要作用。
在FJI464-83《TMG不锈钢卷管导布辑》标准中，导布辊支承中心距已基本形成系列，本标准在此基础上，参照了ISO1505：1993《染整机器宽度一一公称宽度的定义和系列》中安装尺寸，根据我国具体情况作了增减，形成了本标准的尺寸系列。本标准从1998年2月1日起实施。本标准由中国纺织总会技术装备部提出。本标准由中国纺织总会纺织机电研究所归口。本标准起草单位：中国纺织总会纺织机电研究所、无锡纺织机械研究所、邵阳第二纺织机械厂、上海印染机械厂、黄石纺织机械厂。本标准主要起草人：孙彤、黄鸿康、王佩琳、严维综、王锦城、雷金林。339

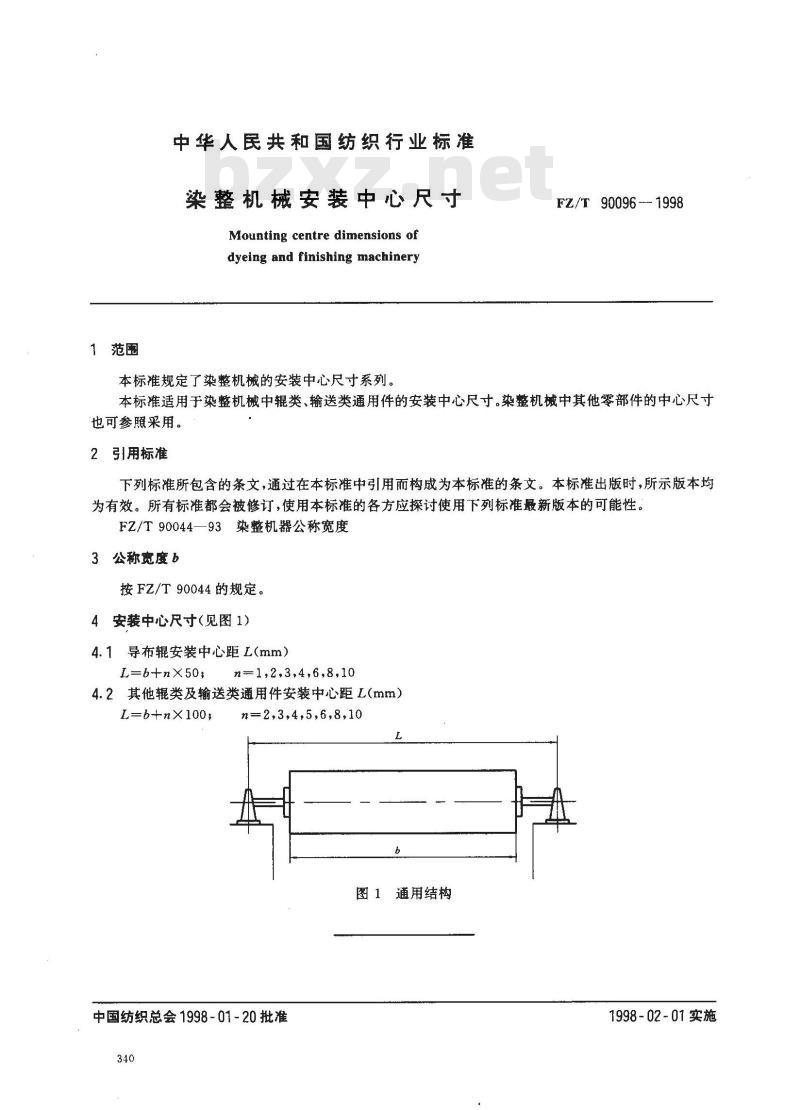

1范围
中华人民共和国纺织行业标准
染整机械安装中心尺寸
Mounting centre dimensions ofdyeing and finishing machinery本标准规定了染整机械的安装中心尺寸系列。FZ/T90096 - 1998
本标准适用于染整机械中辊类、输送类通用件的安装中心尺寸。染整机械中其他零部件的中心尺寸也可参照采用。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。FZ/T90044—93染整机器公称宽度3公称宽度b
按FZ/T90044的规定。
4安装中心尺寸（见图1）此内容来自标准下载网
4.1导布辊安装中心距L(mm）
L=b+nX50;
n-1,2,3,4,6,8,10
4.2其他辊类及输送类通用件安装中心距L（mm）L=b+nX100;
n-2,3,4,5,6,8,10
中国纺织总会1998-01-20批准
通用结构
1998-02-01实施
