【纺织行业标准(FZ)】 纺织机械卷布辊术语和主要尺寸

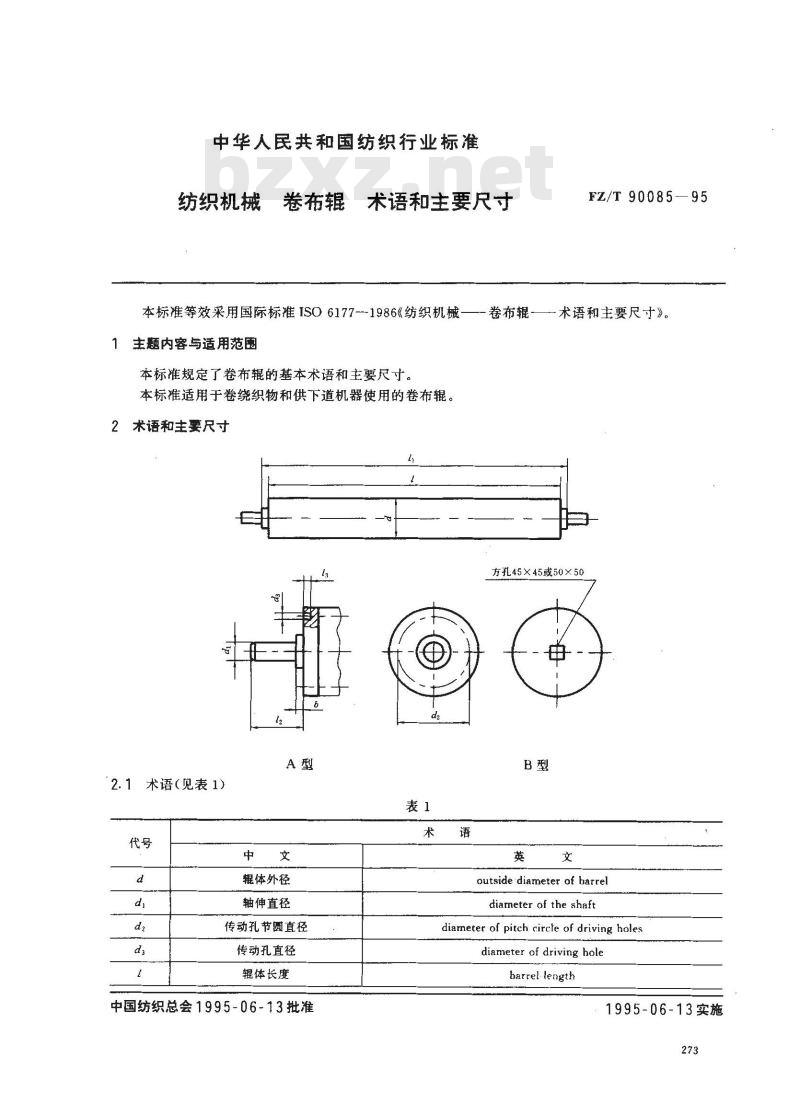

中华人民共和国纺织行业标准
纺织机械
术语和主要尺寸
卷布辊
FZ/T 90085—95
本标准等效采用国际标准ISO6177--1986《纺织机械—-卷布辑—术语和主要尺寸》。击题内容与适用范围Www.bzxZ.net
本标准规定了卷布辊的基本术语和主要尺寸。本标准适用于卷绕织物和供下道机器使用的卷布辊。2术语和主要尺寸
方孔45×45或50×50
2.1术语（见表1）
辊体外径
轴伸直径
传动孔节圆直径
传动孔直径
辊体长度
中国纺织总会1995-06-13批准
outside diameter of harrel
diameter of the shaft
dianeter of pitch circte of driving holesdiameter of driving hole
barrel length
1995-06-13实施
两轴肩外端面间长度（A型）
轴伸长度
传动孔深度
轴肩长度

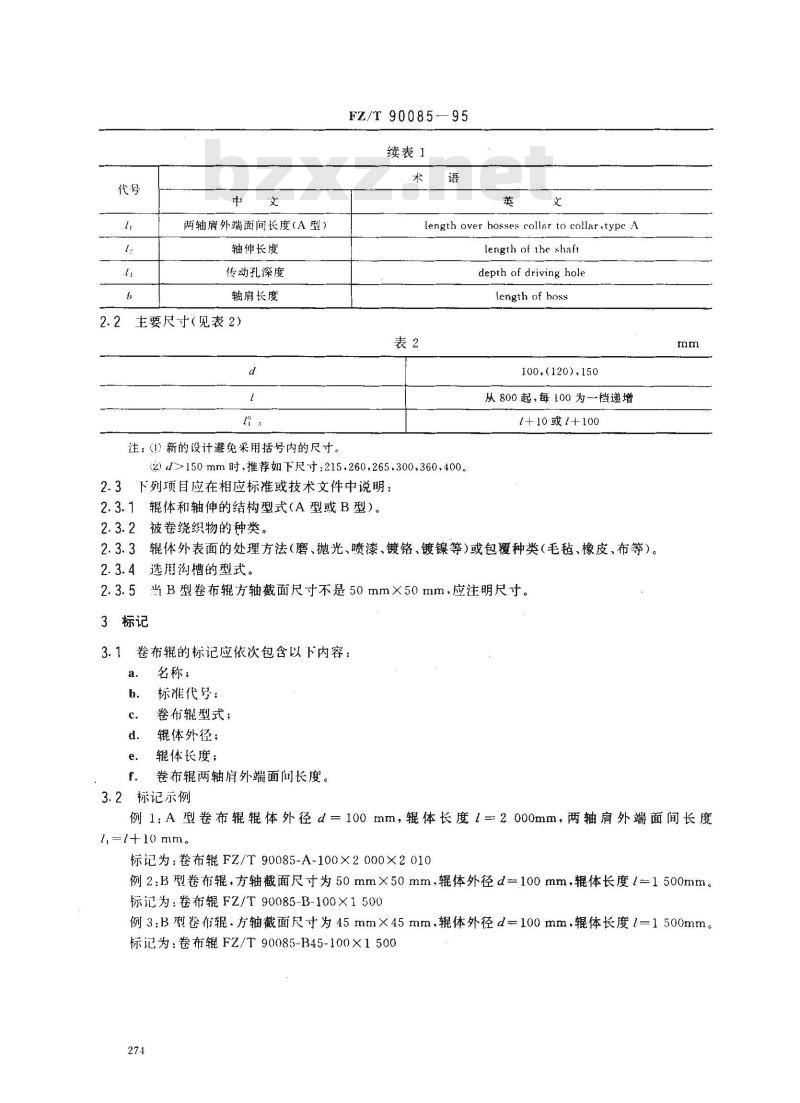

2.2主要尺寸（见表2）
注：（1）新的设计避免采用括号内的尺寸。FZ/T 90085-95
续表1
length over hosses collar to collaritypeAlength of the shaft
depth of driving hole
length of boss
100,(120),150
从800起，每100为档递增
t+10 或1+100
2）d>150mm时，推荐如下尺寸：215，260265.300，360、400。“下列项目应在相应标准或技术文件中说明：2.3
2.3.1辊体和轴伸的结构型式（A型或B型）。被卷绕织物的种类。
辊体外表面的处理方法（磨、抛光、喷漆、镀铬、镀镍等）或包覆种类（毛毡、橡皮、布等）。2.3.3
选用沟槽的型式。
当B型卷布辊方轴截面尺寸不是50mm×50mm.应注明尺寸。3标记
3.1卷布辊的标记应依次包含以下内容：a.
名称：
标准代号：
卷布辊型式；
辊体外径：
辊体长度；
卷布辊两轴肩外端面间长度。
2标记示例
例1：A型卷布辊辑辊体外径=100mm，辊体长度l=2000mm，两轴肩外端面间长度1,=1+10 mm。
标记为：卷布辑FZ/T 90085-A-100×2000×2010例2：B型卷布辊，方轴截面尺寸为50mm×50mm，辊体外径d=100mm，辊体长度/=1500mm。标记为：卷布辑FZ/T90085-B-100×1500例3：B型卷布辊.方轴截面尺寸为45mm×45mm，辊体外径d=100mm，辊体长度l=1500mm。标记为：卷布辑FZ/T90085-B45-100×1500274
FZ/T90085—95

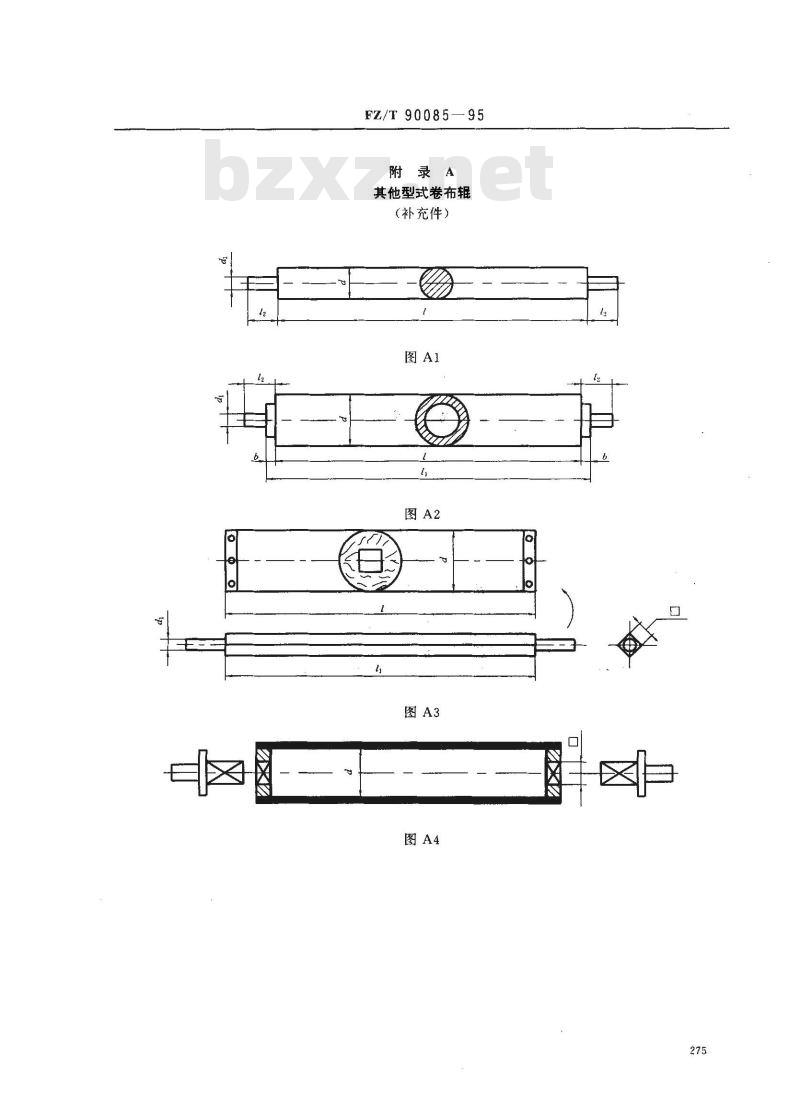

附录A
其他型式卷布辑
（补充件）

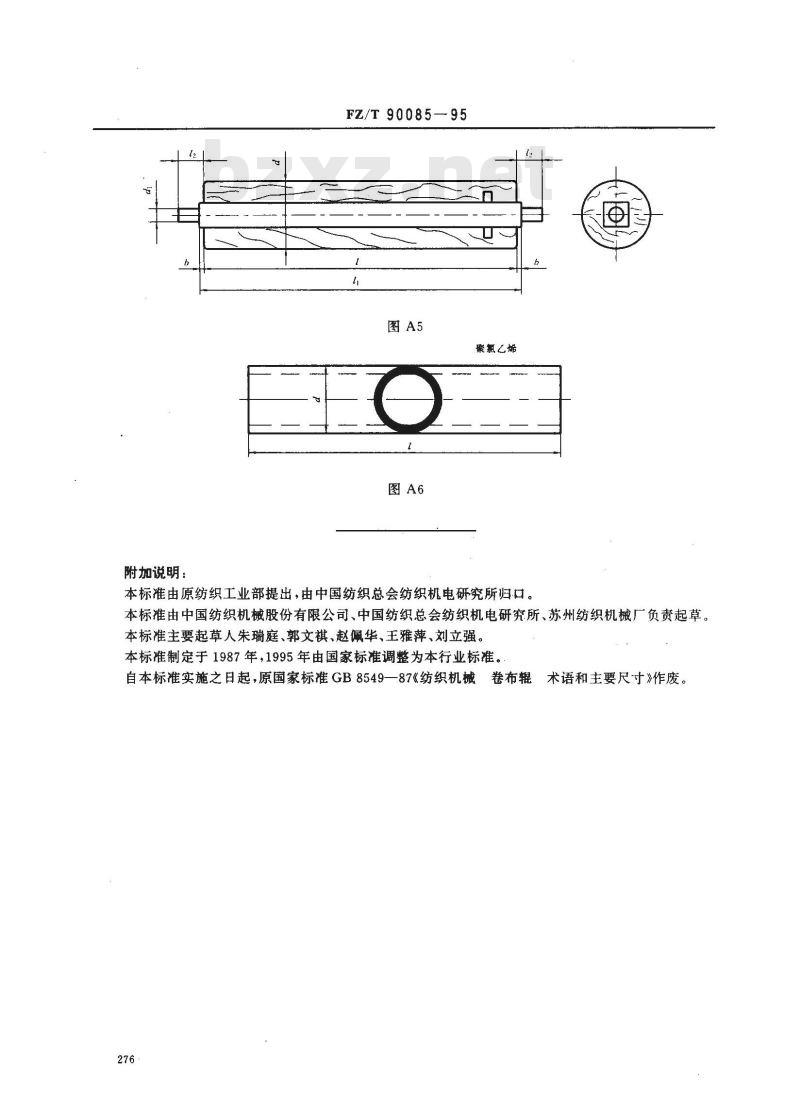

附加说明：
FZ/T90085—95
聚氯乙烯
本标准由原纺织工业部提出，由中国纺织总会纺织机电研究所归口。本标准由中国纺织机械股份有限公司、中国纺织总会纺织机电研究所、苏州纺织机械广负责起草。本标准主要起草人朱瑞庭、郭文祺、赵佩华、王雅萍、刘立强。本标准制定于1987年，1995年由国家标准调整为本行业标准。自本标准实施之日起，原国家标准GB8549—87《纺织机械卷布术语和主要尺寸》作废。276
